Предельный вакуум и производительность: что из этого важнее
Две характеристики вакуумного насоса отвечают на разные вопросы, и подбор по одной из них — частая ошибка. Предельный вакуум (в миллибарах или паскалях) говорит, до какого давления насос способен опуститься на закрытом объёме. Производительность (в м³/ч или л/мин) говорит, с какой скоростью он откачивает газ. Для откачки большого объёма или системы с натеканием решает производительность: насос с превосходным предельным вакуумом, но малым расходом будет выходить на режим часами. Для отгонки на роторном испарителе важнее не рекордный предел, а способность держать заданное давление при постоянном потоке пара — и стойкость к этому пару.
| Задача | Что решает | Куда смотреть |
|---|---|---|
| Отгонка растворителя на испарителе | стойкость к парам, стабильность | мембранные или водокольцевые |
| Фильтрация под вакуумом | производительность на умеренном разрежении | мембранные, аспиратор НС-А |
| Сушка и дегазация под глубоким вакуумом | предельный вакуум | пластинчато-роторные |
| Откачка большого объёма | производительность | одноступенчатые НС-РО |
| Агрессивные пары, унос капель | нечувствительность к среде | водокольцевые |
| Несколько рабочих мест от одного насоса | запас по расходу | НС-В |
| Возврат растворителя из выхлопа | рекуперация | НС-МС |
| Подача и дозирование жидкости | точность расхода и дозы | перистальтические |
Вакуумный насос: какой купить для лаборатории
Вакуумный насос покупают под задачу, а не под рекордную цифру: сначала тип по среде, затем предел давления, затем быстрота откачки. Сводка по типам каталога:
| Тип вакуумного насоса | Предельное давление | Быстрота откачки | Серии |
|---|---|---|---|

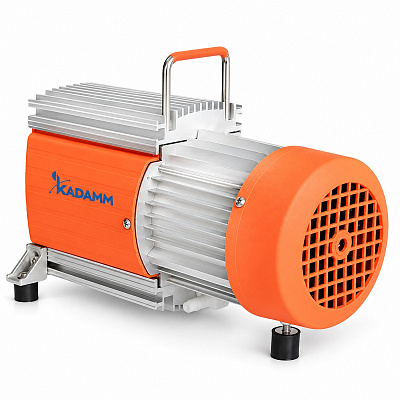

| Мембранный безмасляный | 0.6–250 мбар | 15 л/мин – 16 м³/ч | НС-М, НС-М45, НС-МХ, НС-МП |
| Пластинчато-роторный одноступенчатый | 0.1–1 мбар | 20–300 м³/ч | НС-РО, НС-РО.2 |

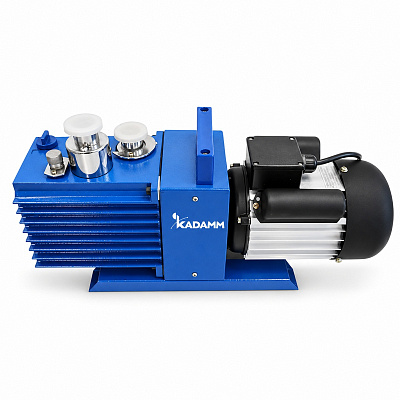

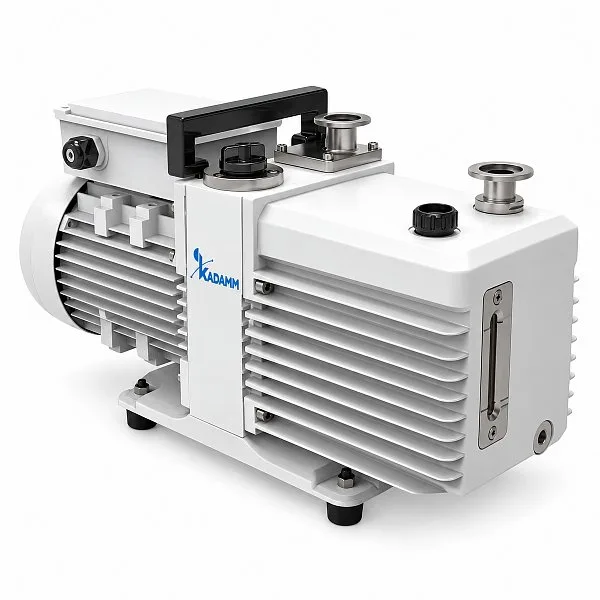

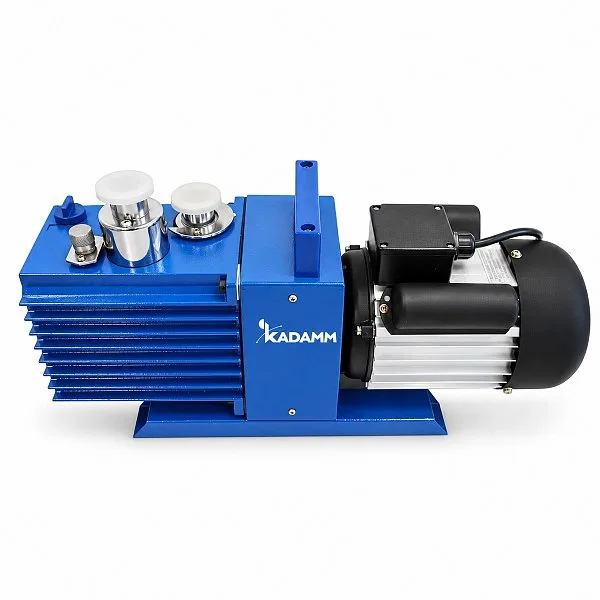

| Пластинчато-роторный двухступенчатый | сотые доли Па | 4–90 м³/ч | НС-Р, НС-Р.2, НС-РД, НС-РДК |
| Сухой: спиральный, винтовой, вихревой | до 0.1–1 мбар | 10–80 м³/ч | НС-С, НС-СВ, НС-С.2 |

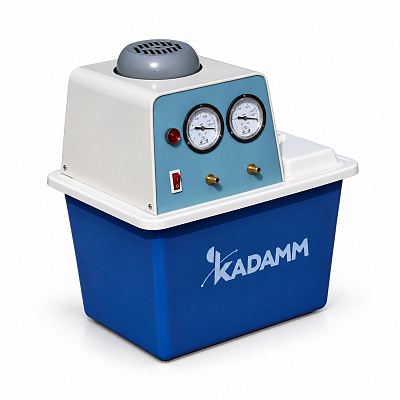

| Водокольцевой | до −0.098 МПа по паспорту | 80–100 л/мин у ряда 2 | НС-В, НС-В15.2 |

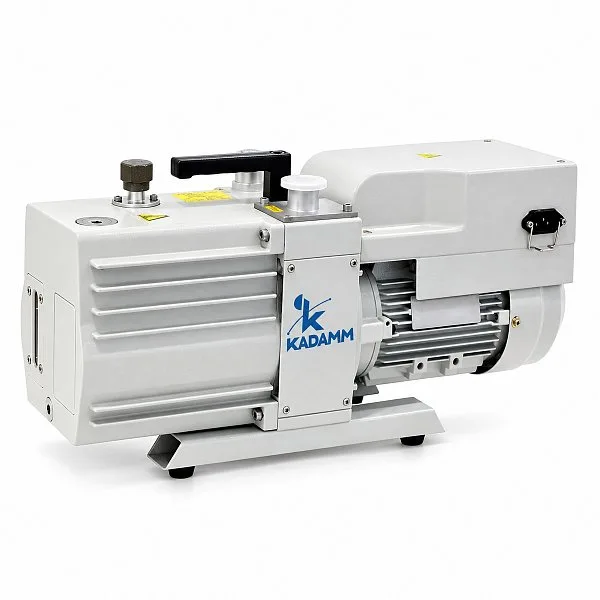

Двухступенчатый вакуумный насос — пластинчато-роторный насос с двумя ступенями сжатия: вторая откачивает выхлоп первой, поэтому предел на порядки глубже, чем у одноступенчатого. Форвакуумный насос — насос, который откачивает систему от атмосферы и создаёт предварительное разрежение для высоковакуумной ступени или работает сам; в лаборатории так называют прежде всего пластинчато-роторные. Масляный вакуумный насос даёт самый глубокий вакуум, но не переносит паров растворителя без ловушки; безмасляный и сухой вакуумный насос свободны от масла, но дают предел скромнее.

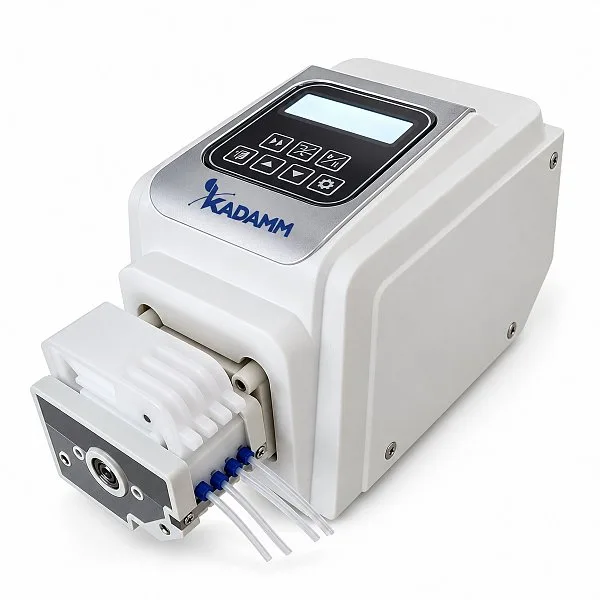

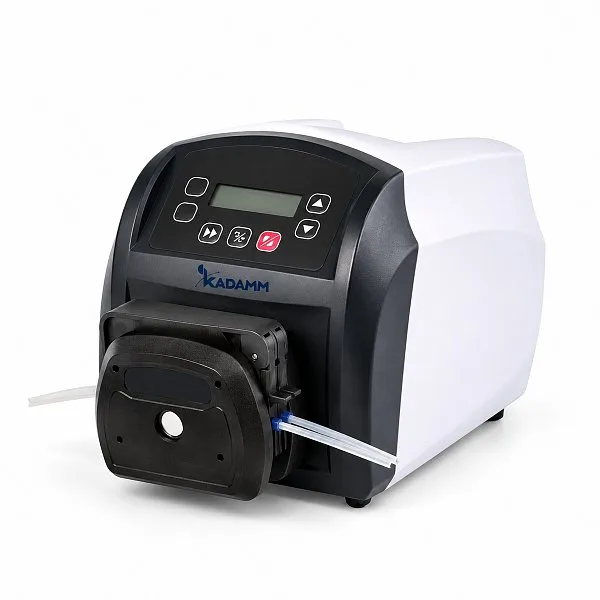

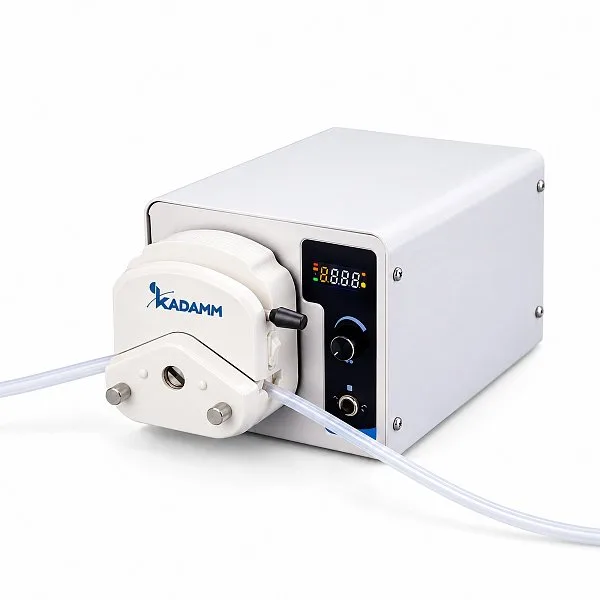

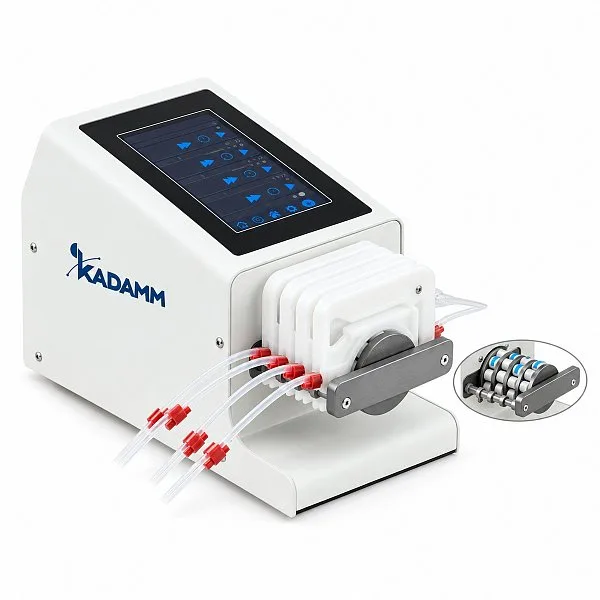

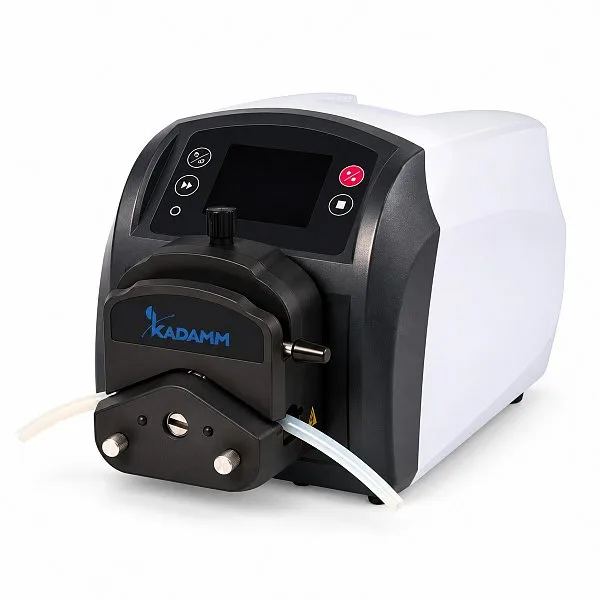

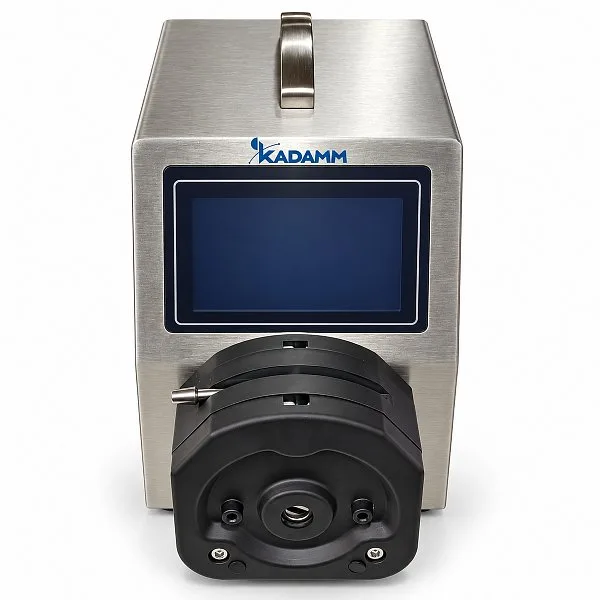

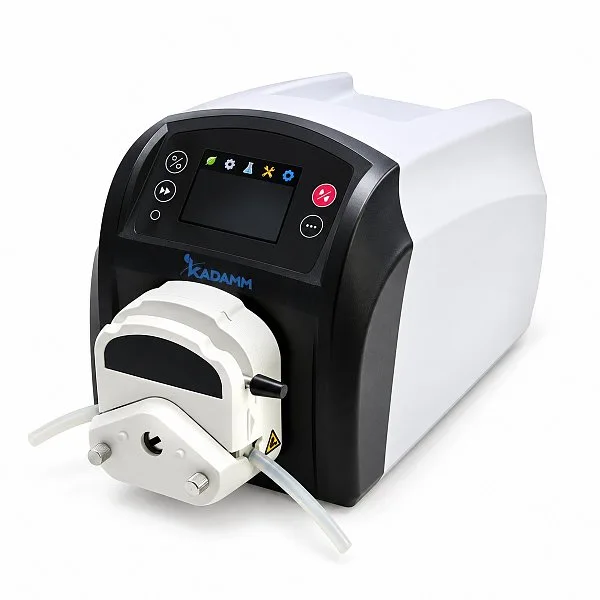

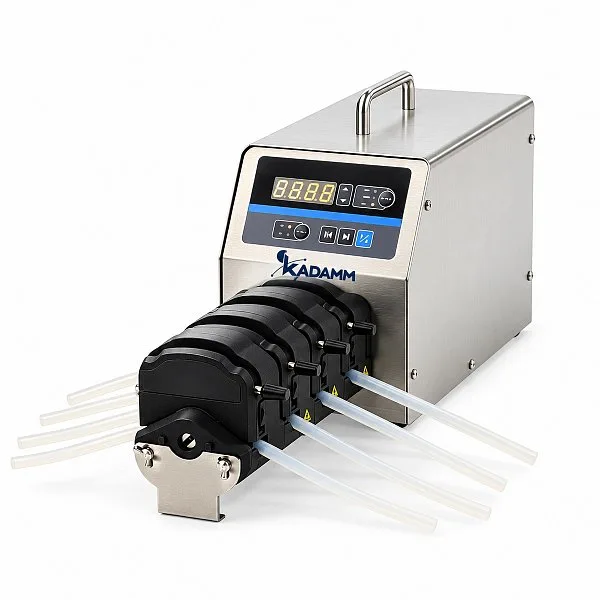

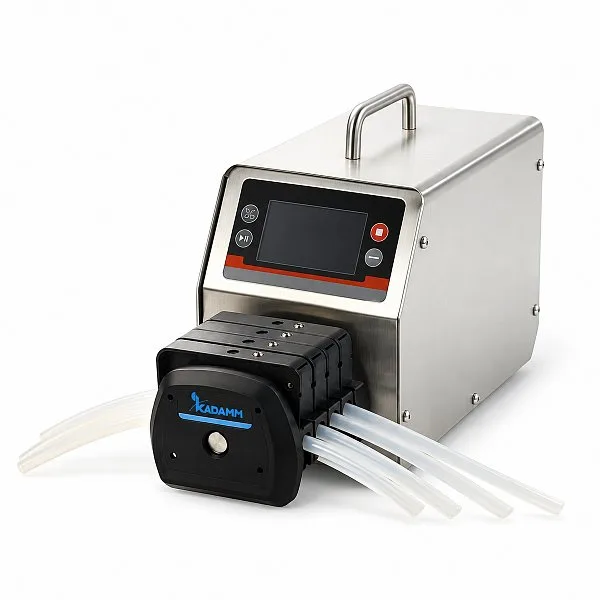

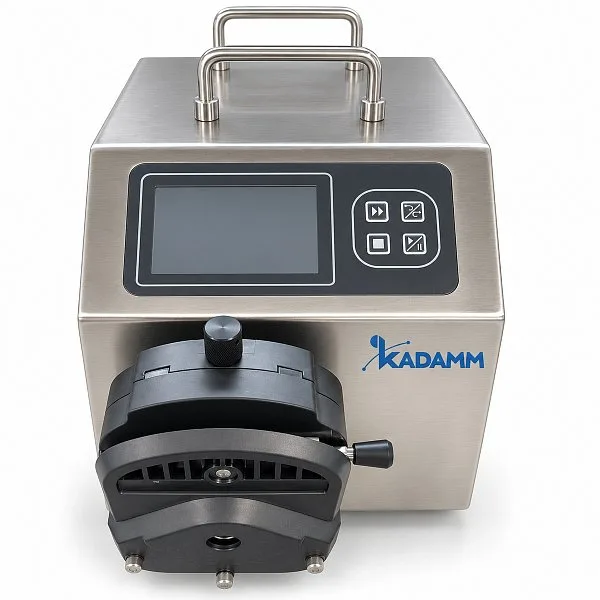

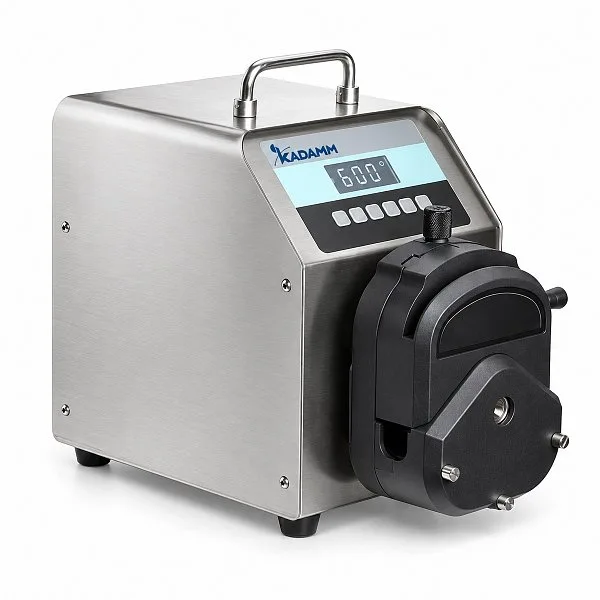

Вакуумный насос купить можно сразу с обвязкой: шланг для вакуумного насоса — толстостенный и стойкий к вашему растворителю, чтобы не сплющивался под разрежением, — ловушку, контроллер и расходники (масло и фильтры выхлопа, мембраны) поставляем вместе с насосом под заказ. Перистальтический насос купить для подачи жидкости — в подразделе перистальтических: подача от 0.0001 мл/мин до 12 л/мин, трубки под среду.
Серии этого раздела

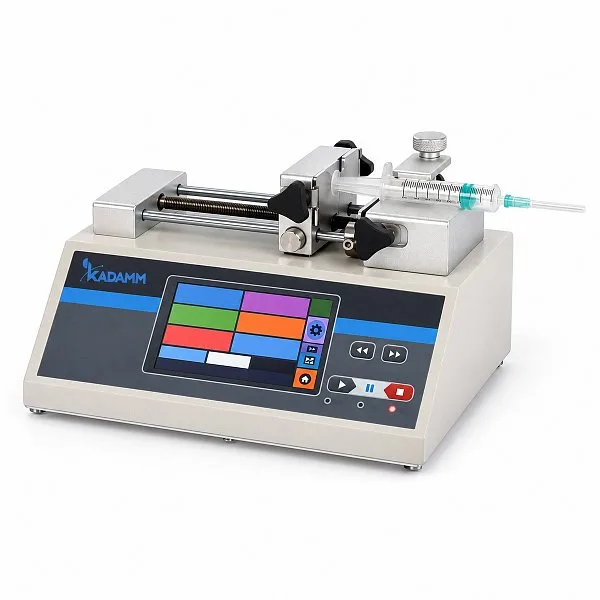

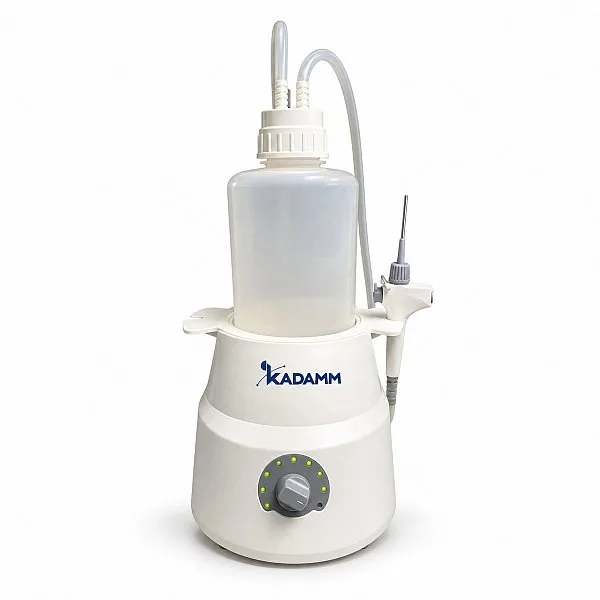

Внутри корня каталога лежат три серии, не попадающие в подразделы по принципу действия. КАДАММ НС-Ш — шприцевые насосы на 1–10 каналов с подачей от 10 мкл до 140 мл и точностью лучше 0.35 %: их берут для микродозирования, где перистальтическая трубка уже не даёт нужной повторяемости. КАДАММ НС-А — вакуум-аспираторы с бутылью 1–4 л и разрежением до 600 мбар для отбора надосадочной жидкости с автоматической остановкой. КАДАММ НС-МС — системы рекуперации: насос вместе с контроллером и узлом улавливания, возвращающим растворитель из выхлопа вместо выброса его в вытяжку.
| Серия | Тип и типоразмеры | Исполнения | Особенности | |
|---|---|---|---|---|
| НС-Ш | шприцевой · 10 мкл – 140 мл | 1–10 каналов | точность | Открыть |
| НС-А | вакуум-аспиратор · бутыль 1–4 л · до 600 мбар | 3 исполнения | автостоп | Открыть |
| НС-МС | система рекуперации · 2–12 м³/ч · 0.6–8 мбар | 5 исполнений | насос + контроллер | Открыть |
Что ставят между насосом и прибором
- Контроллер вакуума — КАДАММ ВА-К или ВА-К1: держит заданное давление клапаном, вместо того чтобы ловить режим краном.
- Ловушка с холодом — вымораживает пары до входа в насос: продлевает его ресурс и возвращает растворитель; холод даёт криостат.
- Газоочистка — когда выхлоп содержит кислые пары: скрубберы и нейтрализаторы в разделе вакуумной арматуры.
- Трубка и штуцеры — стойкие к вашему растворителю; затвердевшая трубка подсасывает воздух и съедает паспортный расход.
Комплектация и документы
Оборудование КАДАММ поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость», CE, ISO 9001. К каждой серии — техническое описание, цены и сроки — по запросу, поставка по всей России.
