Антистатическое оборудование и ESD-защита рабочего места
Подбор параметров

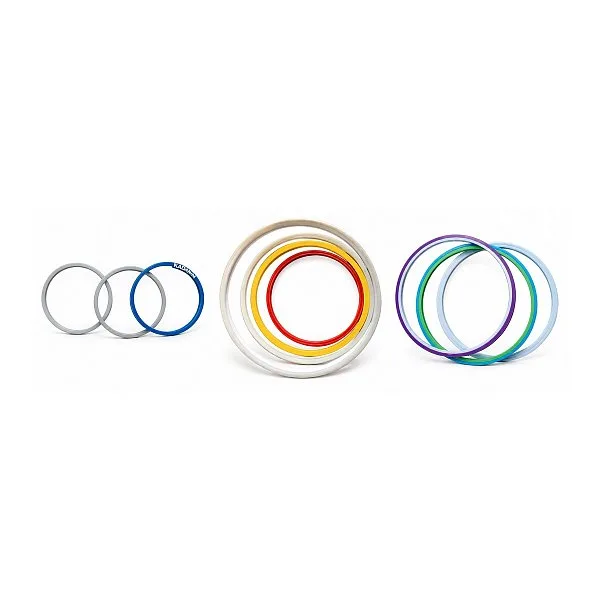

КАДАММ КПЛ-КР — кольца расширения для пластин 4″–12″
Двойные кольца для натяжения плёнки с пластиной при резке и расширении: держат плёнку ровно, не изнашиваются и не ослабевают со временем.

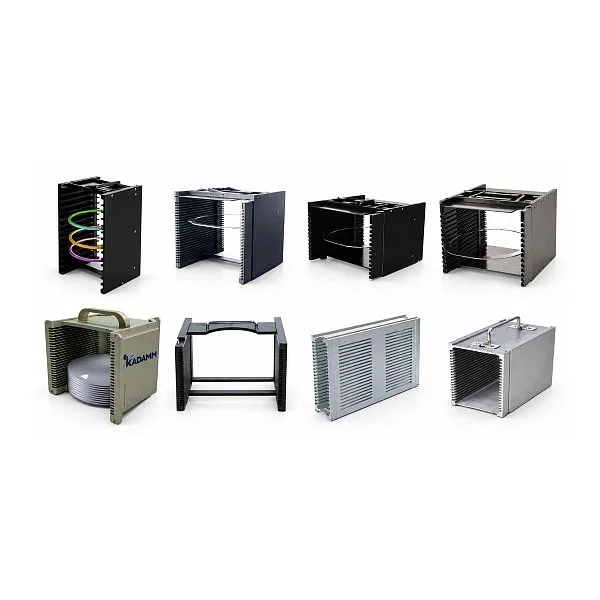

КАДАММ КПЛ-К — кассеты для пластин и колец расширения, магазины для тестирования корпусов
Алюминиевая тара полупроводникового производства: кассеты для колец расширения с пластинами на плёнке, кассеты на 25 пластин и магазины для тестирования корпусов микросхем.
КАДАММ МПК-Б — боковые панели для магазинов SMT
Сменные боковины с пазами для магазинов SMT всех форматов серии: стандартные и опциональные — с другой глубиной и шириной паза, широкие для ременных магазинов, алюминиевые под нарезку.

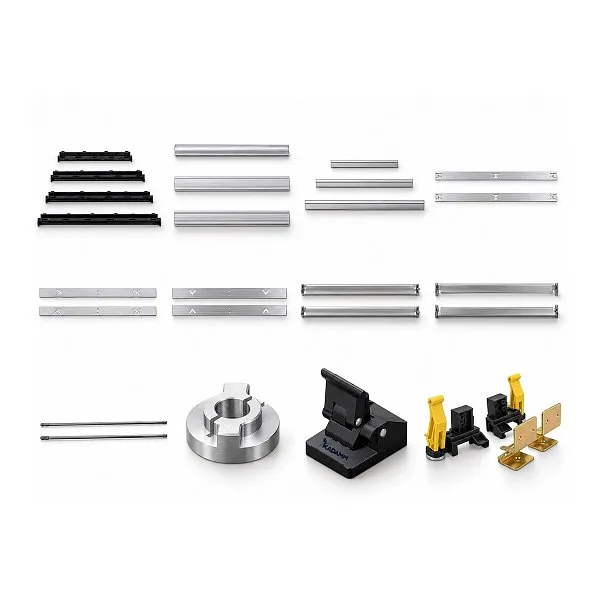

КАДАММ МПК-Д — комплектующие магазинов SMT: рейки, стойки, упоры, натяжители
Запасные части и узлы магазинов SMT: всё, что изнашивается и ломается в работе, — от зубчатой рейки до натяжителя ремня. Двенадцать позиций.

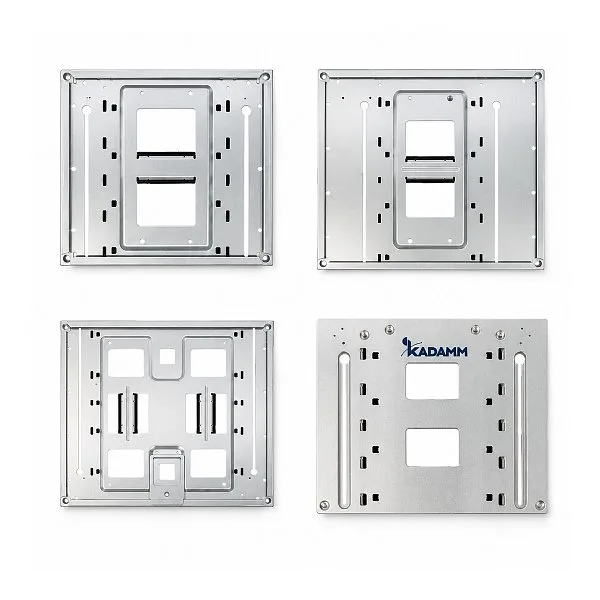

КАДАММ МПК-О — плиты основания для магазинов SMT
Запасные и сменные плиты основания для магазинов SMT всех форматов серии и фрезерованная алюминиевая плита по чертежу для нестандартных магазинов.

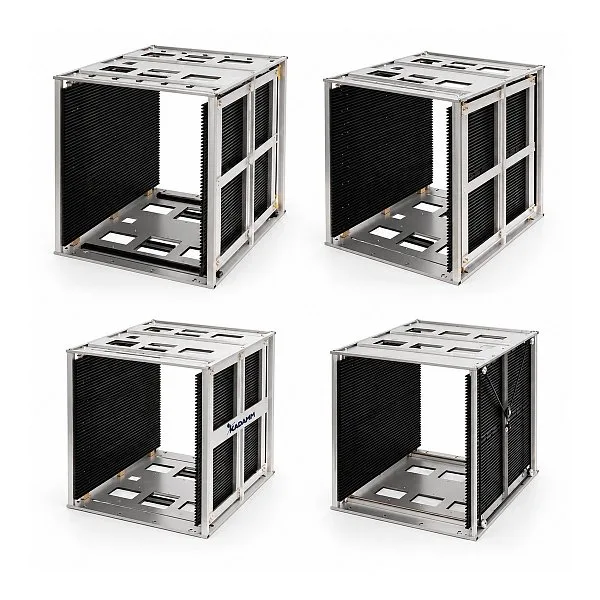

КАДАММ МПП-630 — магазины для печатных плат SMT 630×530 мм
- Размер платы (по спецификации), мм
- 630×(0–460) мм / 630×(50–460) мм
- Регулировка
- винтовая / зубчатая / односторонняя винтовая / ременная
- Термостойкость (по спецификации), °C
- 80/120 °C / 80/120 °C, сушка / 80/120 °C, сушка — опция

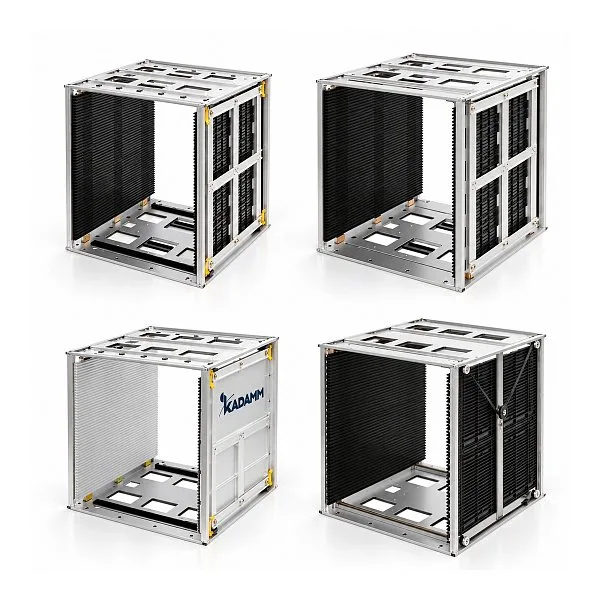

КАДАММ МПП-535Ш — магазины для печатных плат SMT 535×530 мм
- Размер платы (по спецификации), мм
- 535×(0–460) мм / 535×(50–460) мм
- Регулировка
- винтовая / зубчатая / односторонняя винтовая / ременная

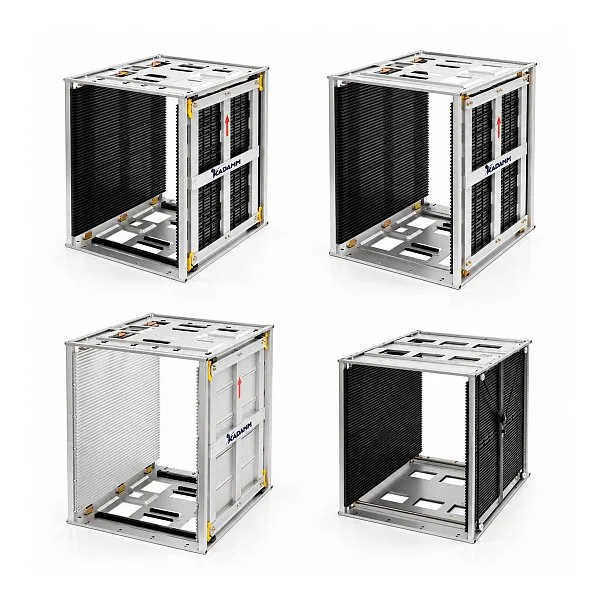

КАДАММ МПП-535 — магазины для печатных плат SMT 535×460 мм
- Размер платы (по спецификации), мм
- 535×(0–390) мм / 535×(50–390) мм
- Регулировка
- винтовая / зубчатая / односторонняя винтовая / ременная

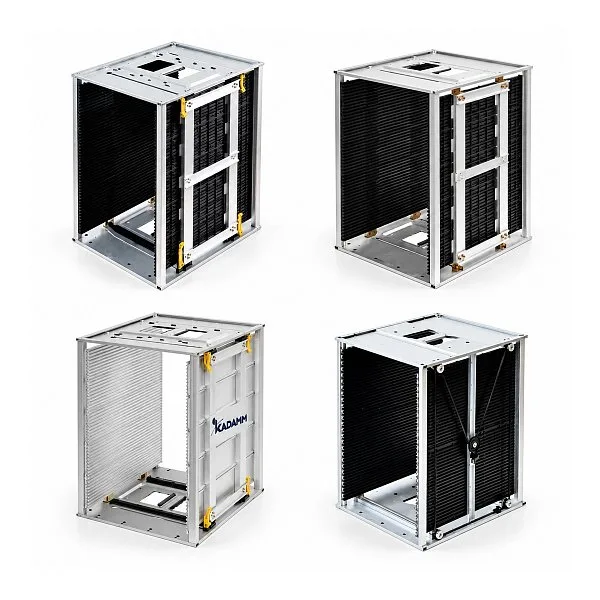

КАДАММ МПП-460 — магазины для печатных плат SMT 460×400 мм
- Размер платы (по спецификации), мм
- 460×(0–330) мм / 460×(50–330) мм
- Регулировка
- винтовая / зубчатая / односторонняя винтовая / ременная

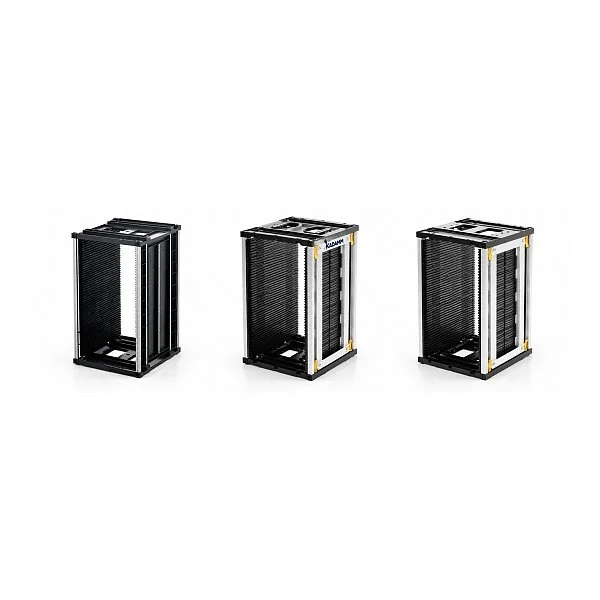

КАДАММ МПП-355П — магазины для печатных плат SMT 355 мм, пластиковое основание
- Размер платы (по спецификации), мм
- 355×(50–250) мм / 355×(80–250) мм
- Регулировка
- винтовая / зубчатая
- Термостойкость (по спецификации), °C
- 110 °C / 120 °C / 80 °C / 80/120 °C, сушка — опция

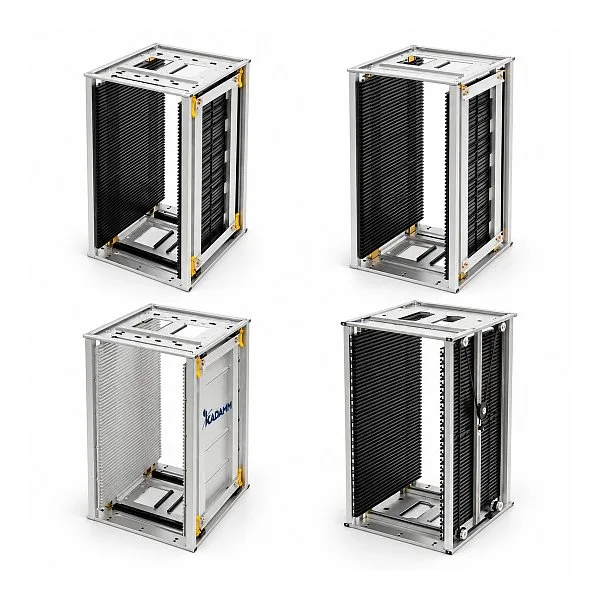

КАДАММ МПП-355 — магазины для печатных плат SMT 355×320 мм, стальное основание
- Размер платы (по спецификации), мм
- 355×(0–250) мм / 355×(50–250) мм
- Регулировка
- винтовая / зубчатая / односторонняя винтовая / ременная

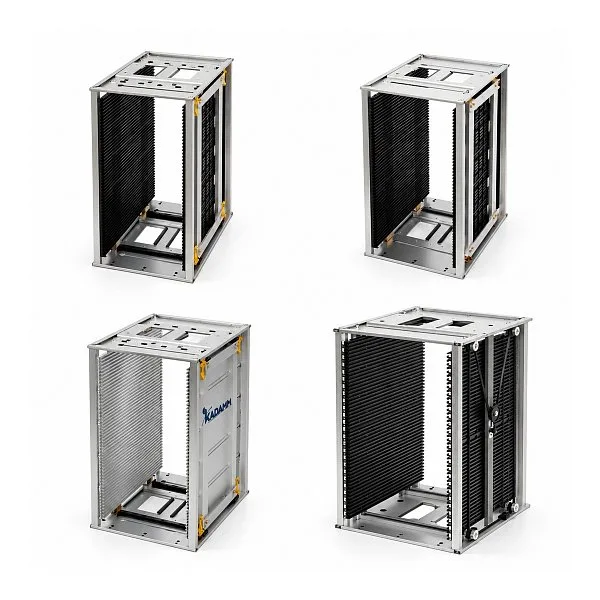

КАДАММ МПП-400 — магазины для печатных плат SMT 400×320 мм
- Размер платы (по спецификации), мм
- 400×(0–250) мм / 400×(50–250) мм
- Регулировка
- винтовая / зубчатая / односторонняя винтовая / ременная

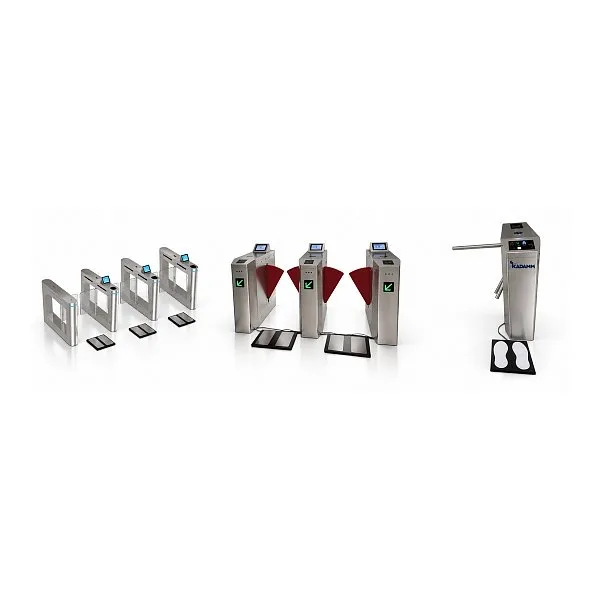

КАДАММ ТРН — турникеты с контролем ESD: маятниковый, створчатый, трёхштанговый
- Конструкция / форма
- маятниковый (распашной) / створчатый (крыльчатый) / трёхштанговый

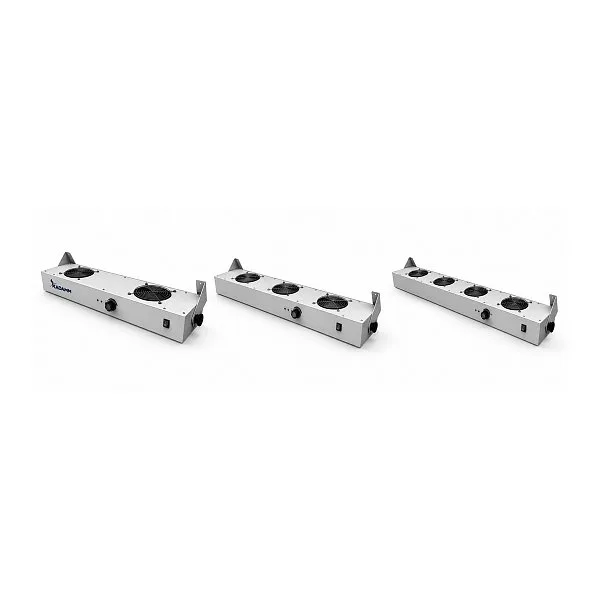

КАДАММ ИОВ-П — ионизаторы воздуха подвесные, 2–4 вентилятора
- Мощность (по спецификации), Вт
- < 15 Вт / < 18 Вт / < 25 Вт
- Напряжение питания
- AC 220 В/50 Гц или 110 В/60 Гц

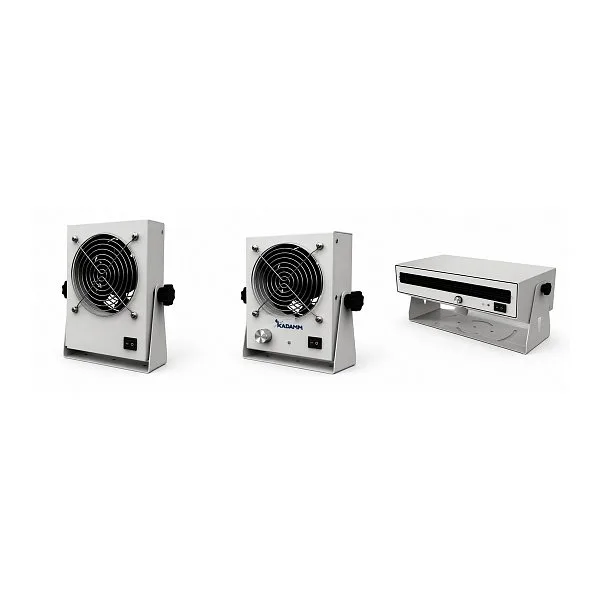

КАДАММ ИОВ-Н — ионизаторы воздуха настольные, зона до 600×1200 мм
- Мощность (по спецификации), Вт
- 5,5 Вт / 50 Вт / 250 Вт с подогревом / 9 Вт
- Напряжение питания
- AC 220 В/50 Гц или 110 В/60 Гц / DC 12 В / DC 15 В

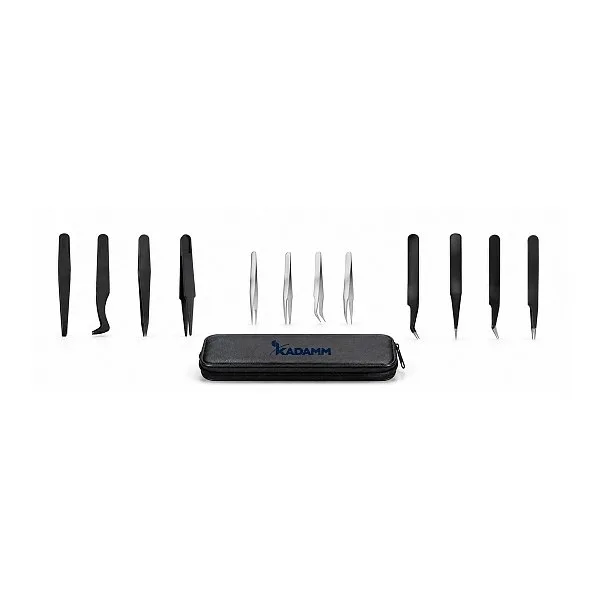

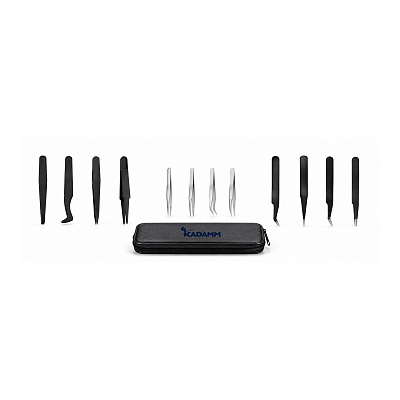

КАДАММ ЩТК-П — антистатические пинцеты: пластиковые, стальные, нержавеющие с покрытием
- Материал
- полипропилен / нержавеющая сталь с антистатическим покрытием / сталь 302
КАДАММ · ESD-защита
Электростатический разряд в несколько сотен вольт человек не чувствует, а для микросхемы на плате его хватает, чтобы вывести её из строя сразу или с отложенным отказом. Защищённая от статики зона (ESD-зона) строится из нескольких элементов: заземлённого рабочего места, рассеивающего пола, антистатической одежды и обуви, тары для хранения и перемещения плат, ионизации там, где заряд нельзя отвести на землю. Мы поставляем всё это оснащение под брендом КАДАММ — от браслета до магазина для печатных плат.
Коротко о разделе
Отвод заряда. Человек и предметы на рабочем месте соединяются с землёй через браслет, коврик, стол, стул и пол; сопротивление каждого звена ограничено, чтобы заряд стекал без искры.
Без генерации заряда. Одежда, обувь, перчатки и тара из рассеивающих материалов не электризуются при трении; изоляторы, которые нельзя заземлить, нейтрализуют ионизаторы.
Контроль. Турникеты с ESD-проверкой обуви и браслета на входе подтверждают, что защита работает каждый день, а не только при вводе участка.
Разделы
Антистатические коврики и напольные покрытия2 или 3 мм: верхний слой 1×10⁶–10⁹ Ω — рассеивающий, нижний 10³–10⁵ Ω — проводящий; заряд снимается с поверхности за доли секунды и уходит в точку заземления.12 позиций →
Безворсовые салфетки и расходники для чистых помещенийтканевые 4″, 6″ и 9″ и бумажные 10×10, 15×15, 21×21 см; рулоны для очистки трафаретов под принтеры Panasonic, Yamaha, Minami, EKRA, ASKA, MPM, DEK, Samsung.41 позиций →

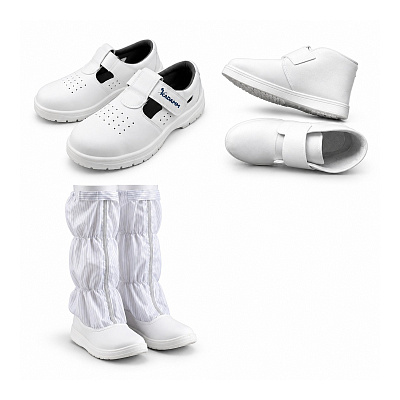

Антистатическая одежда и обувьткань с проводящей нитью полосой 0,5 мм или сеткой 0,5 и 0,25 мм; размеры XS–3XL; колпаки и капюшоны 1×10⁵–1×10⁹ Ω.34 позиций →

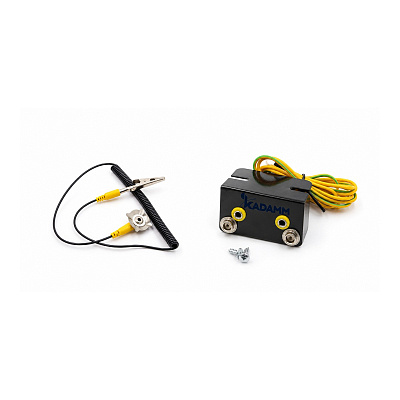

Антистатические браслеты и заземлениешесть исполнений: ремешки из ПВХ, ПУ, силикона, металла, на липучке, с пряжкой, двухпроводные; шнур 6, 8 или 10 футов, провод 2,2/2,4 мм.12 позиций →
Антистатические столы и верстаки1200, 1500 и 2400 мм при глубине 600 или 800 мм: плоские высотой 750 мм, одно- и двусторонние со стеллажом высотой 1800 мм; алюминиевый каркас, поверхность 1×10⁶–1×10⁹ Ω.66 позиций →

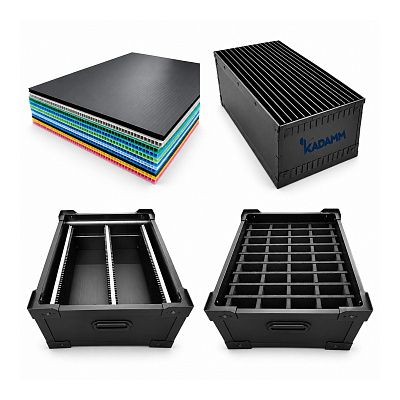

Антистатическая тара и упаковкаповерхностное сопротивление 1×10⁴–10⁶ Ω или 1×10⁶–10⁹ Ω; ящики и коробки для компонентов от 56×32 до 235×157 мм, лотки до 565×375 мм, LCD-лотки 17–70″.77 позиций →
Антистатические пинцеты и щёткиU-образные S/M/L (50–160 пучков), прямые на 3–12 пучков, с изогнутой ручкой длиной 170–225 мм.14 позиций →
Ионизаторы воздуха и ESD-турникетынастольные на зону 450×300, 750×300 и 600×1200 мм; подвесные на 2, 3 и 4 вентилятора, зона до 1020×300×750 мм; баланс ионов ±10 В.9 позиций →
Магазины и кассеты для печатных плат (SMT)355×320, 400×320, 460×400, 535×460, 535×530 и 630×530 мм; ширина платы до 250, 330, 390 и 460 мм.119 позиций →
Лабораторные стулья и креслаОтдельный раздел каталога.Перейти →
Шкафы сухого храненияОтдельный раздел каталога.Перейти →
Подбор по задаче
| Задача | Что подходит | Что есть в каталоге |
|---|---|---|
| Оснастить рабочее место монтажника | Стол, коврик, браслет, стул | столы 1200–2400 мм, коврики 2 и 3 мм, 6 браслетов |
| Сделать пол участка рассеивающим | Линолеум или плитка ПВХ | проводящий 1×10⁴–10⁶ Ω и рассеивающий 1×10⁶–10⁹ Ω |
| Одеть персонал | Халаты, комбинезоны, обувь, перчатки | размеры XS–3XL, обувь 34–48 |
| Хранить и перевозить платы | Тара, магазины SMT, тележки | ящики, лотки, магазины 355–630 мм |
| Нейтрализовать заряд на изоляторах | Ионизаторы воздуха | настольные и подвесные, зона до 1020 мм |
| Проверять заземление персонала на входе | Турникеты с контролем ESD | 30 чел./мин, RS485 |
Что входит в ESD-зону
Требования к защищённой зоне задаёт стандарт IEC 61340-5-1 (ГОСТ Р 53734.5.1): все проводники на рабочем месте заземлены, сопротивление «человек — земля» ограничено, а предметы из изоляторов либо убраны из зоны, либо нейтрализованы ионизацией. Поэтому оснащение подбирается комплектом: стол без заземлённого коврика и браслета не защищает, а антистатический стул бесполезен на обычном полу.
Мы поставляем оснащение участка целиком — по разделам ниже — и помогаем собрать спецификацию под задачу: монтаж и ремонт электроники, SMT-линии, склад компонентов, чистое помещение.
Вопросы и ответы
С чего начать оснащение ESD-участка?С заземления: шина или точка заземления, коврик на стол и браслет для каждого сидящего сотрудника. Затем — пол и обувь для тех, кто перемещается по участку, тара для плат и, при необходимости, ионизаторы.
Нужен ли антистатический пол, если у всех есть браслеты?Браслет защищает только сидящего сотрудника, привязанного к рабочему месту. Тем, кто ходит по участку, заряд отводят обувь и рассеивающий пол; без пола антистатические стулья и тележки тоже не работают.
Чем проводящий материал отличается от рассеивающего?Проводящий — с сопротивлением ниже 1×10⁶ Ω, заряд уходит быстро; рассеивающий — 1×10⁶–10⁹ Ω, заряд стекает плавно, без искры. Для покрытий рабочих мест и пола обычно берут рассеивающие.
Можно ли собрать спецификацию на весь участок сразу?Да. Опишите задачу и число рабочих мест — наши инженеры подберут столы, покрытия, средства заземления, одежду, тару и приборы контроля одним списком.
