Почему к испарителю ставят мембранный насос
Причина не в чистоте вакуума, а в судьбе масла. В пластинчато-роторном насосе рабочая камера залита маслом, и пары растворителя, дошедшие до насоса, в нём конденсируются. Масло разжижается, теряет вязкость и перестаёт уплотнять зазоры — предельный вакуум падает, а насос требует замены масла каждые несколько циклов. При работе с водой добавляется обводнение и коррозия. У мембранного насоса масла в проточной части нет: пар проходит через камеру и уходит в выхлоп, ничего не портя. Плата — более скромный предельный вакуум: 7–13 мбар у химстойких серий против долей паскаля у масляных. Для отгонки растворителей этого достаточно с запасом, а для сушки под глубоким вакуумом берут пластинчато-роторный с ловушкой.
Как подобрать
| Задача | Предельный вакуум | Серия |
|---|---|---|
| Роторный испаритель, обычные растворители | 7–13 мбар | НС-МХ |
| Вакуумная фильтрация, отсос | 50–250 мбар | НС-М или НС-М45 |
| Агрессивные пары, кислоты | по смоченным частям | НС-МХ или НС-МП |
| Глубокий вакуум без масла | до 0.6 мбар | НС-МП |
| Большой объём системы | 1–16 м³/ч | НС-МП |
| Особо агрессивные среды | уплотнения FFKM | НС-МП |
| Возврат растворителя из выхлопа | 0.6–8 мбар | НС-МС |
| Унос капель из конденсатора | нечувствительность | водокольцевые |
Что продлевает ресурс мембраны
- Ловушка с холодом перед насосом — вымораживает основную массу пара до входа; холод даёт криостат.
- Контроллер вакуума — КАДАММ ВА-К1: насос не работает постоянно на предельном режиме, а поддерживает нужное давление.
- Продувка после работы — несколько минут на атмосфере убирают конденсат из камеры; это записывают в регламент, а не вспоминают при отказе.
- Герметичная линия — натекание заставляет насос работать непрерывно; затвердевшая трубка обходится дороже, чем кажется.
- Смоченные части под среду — PTFE для большинства задач, FFKM для особо агрессивных: подбирается до заказа, а не после отказа.
Мембранный вакуумный насос: принцип работы
Привод через шатун качает мембрану: на ходе вниз объём камеры растёт, открывается впускной клапан и газ входит из линии, на ходе вверх камера сжимается и выталкивает газ через выпускной клапан. Несколько камер, включённых последовательно, — это ступени: чем их больше, тем глубже предел, от 250 мбар у простых насосов до 0.6 мбар у НС-МП. Масла в камере нет, поэтому вакуумный насос мембранного типа переносит пары растворителей, а смоченные части из PTFE и фторполимеров держат кислоты.
Мембранный вакуумный насос купить для испарителя или фильтрации можно с карточки серии вместе с контроллером ВА-К1 и ловушкой; запасные мембраны и клапаны поставляем под заказ.
Подобрать за 30 секунд
Все серии подраздела
| Серия | Тип и типоразмеры | Исполнения | Особенности | |
|---|---|---|---|---|

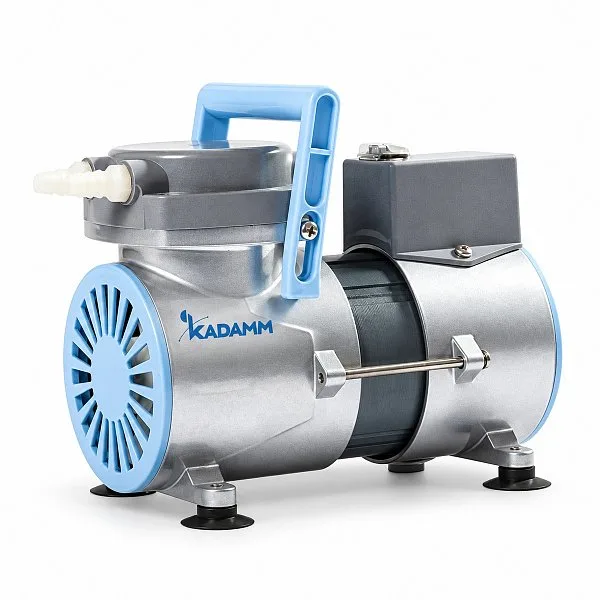

| НС-М | мембранный · 15–60 л/мин · 50–250 мбар | 4 исполнения | без масла · исполнения с давлением | Открыть |

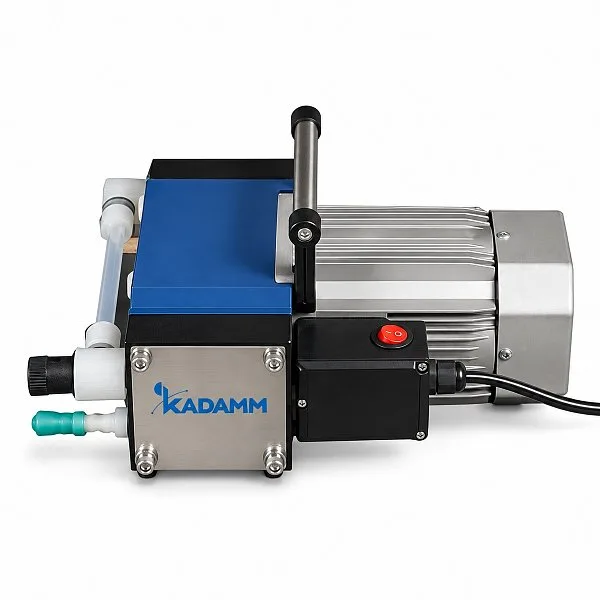

| НС-М45 | мембранный 25–45 л/мин · 50 мбар | 1 карточка | PTFE + FV | Открыть |

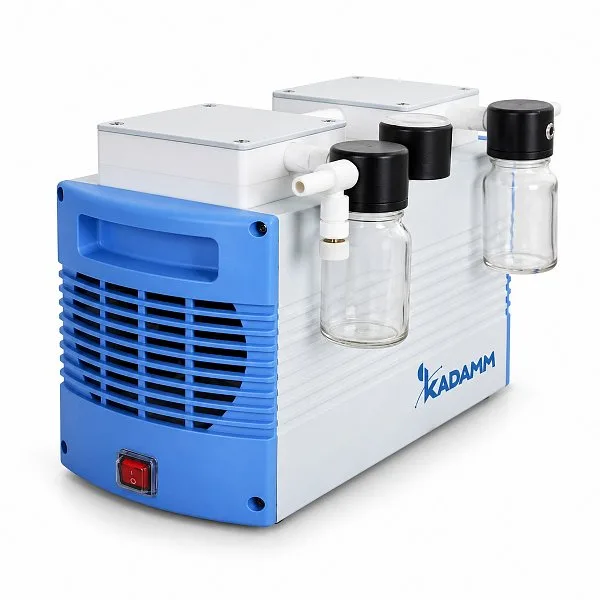

| НС-МХ | мембранный химстойкий · 18–60 л/мин · 7–13 мбар | 5 исполнений | PTFE · 50–60 дБ | Открыть |

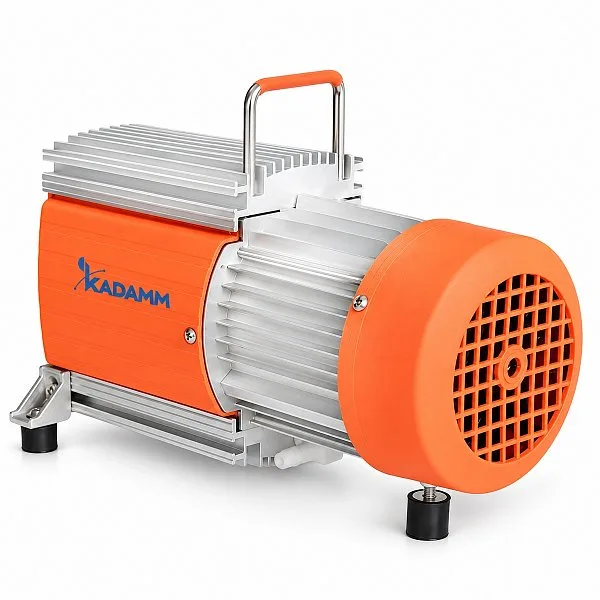

| НС-МП | мембранный PTFE · 1–16 м³/ч · до 0.6 мбар | 10 исполнений | PTFE / ECTFE | Открыть |
Комплектация и документы
Оборудование КАДАММ поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость», CE, ISO 9001. К каждой серии — техническое описание, цены и сроки — по запросу, поставка по всей России.
