Серии подраздела

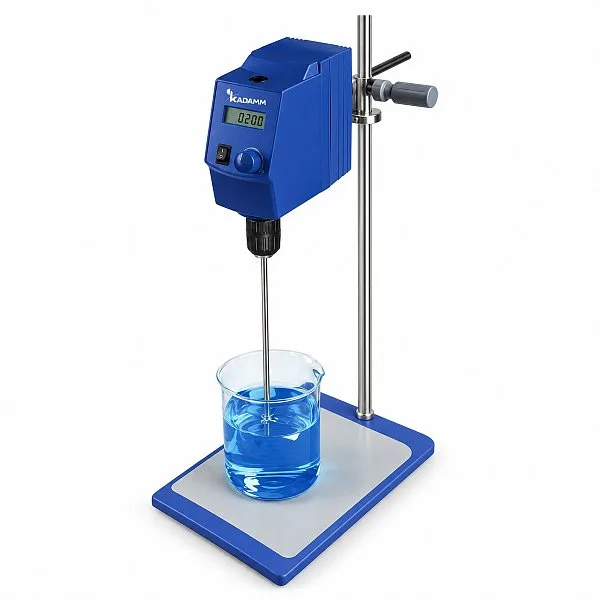

10–40 л
Момент 40–60 Н·см
МШ-В 10–40
Восемь исполнений для сред умеренной вязкости: растворение, гомогенизация, поддержание взвеси. Исполнения с интерфейсами RS232, RS485 и USB пишут обороты и время автоматически, а не переносятся оператором в журнал.

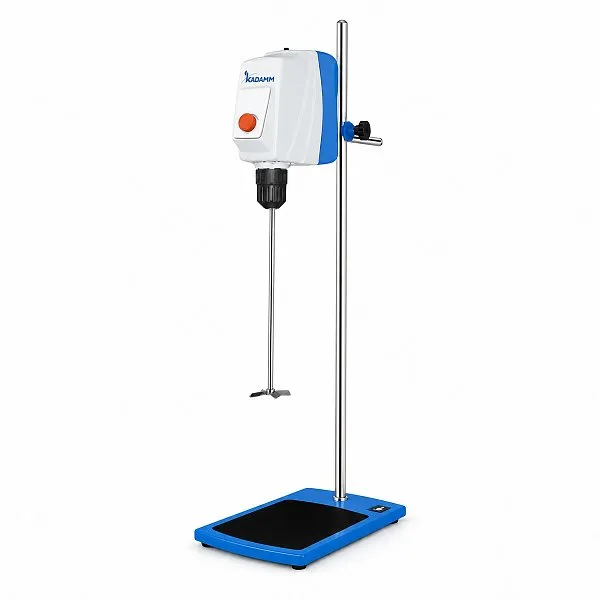

50–100 л
Момент до 400 Н·см
МШ-В 50–100
Пять исполнений для вязких сред и больших объёмов: точность оборотов ±1 об/мин у части моделей, патрон под валы Ø0.5–10 мм, индикация момента на дисплее.
Лопасти
Под среду
Якорная, рамная, турбинная, пропеллерная
Якорная и рамная снимают продукт со стенок и работают в вязком; турбинная создаёт сдвиг для эмульгирования; пропеллерная гонит поток по объёму при малом сопротивлении.
Что рядом
Реакторы и штативы
Открытые сосуды и реакторы
Мешалка ставится на штатив над открытым сосудом. Если нужен герметичный аппарат с термостатированием, смотрите реакторы: привод там уже встроен.

Момент важнее оборотов

Характеристика, по которой верхнеприводные мешалки сравнивают в первую очередь, — крутящий момент, и связан он с оборотами обратно. Один и тот же двигатель через редуктор даёт либо высокую скорость при малом моменте, либо наоборот. В ряду это видно прямо: исполнение с моментом 300 Н·см работает до 1100 об/мин, а исполнение со 100 Н·см раскручивается до 1600. Поэтому выбирать нужно по паре величин — «какой момент на нужной мне скорости», а не по максимуму каждой по отдельности. Второй практический момент: сопротивление среды растёт по ходу процесса. Полимеризация, упаривание и кристаллизация загущают содержимое, и привод, уверенно работавший на старте, останавливается к финалу. Запас по моменту считают на конечную стадию, а не на начальную — остановка посреди процесса означает потерю всей загрузки.

Как подобрать

Среда и задачаЧто нужноСерия
Водные растворы, растворениеоборотыМШ-В 10–40
Поддержание суспензиимомент на низких оборотахМШ-В 10–40
Вязкие среды, гели, пастымомент до 400 Н·смМШ-В 50–100
Эмульгированиеобороты и турбинная лопастьМШ-В 50–100
Процесс с загустеваниемзапас на финальную стадиюМШ-В 50–100
Протоколирование режимаRS232 / RS485 / USBМШ-В 10–40
Невязкая среда до 20 лпростота и герметичностьмагнитная мешалка
Герметичный аппарат с термостатомрубашка и привод в составереактор

Что записывают в методику

  • Обороты — без них режим не воспроизводится другим оператором.
  • Тип лопасти — одни и те же обороты с якорной и с турбинной лопастью дают совершенно разный характер потока.
  • Глубина погружения — положение лопасти по высоте сосуда влияет на поток не меньше скорости; его восстанавливают при каждой сборке.
  • Момент в начале и в конце — у исполнений с индикацией: объективная характеристика того, насколько среда загустела.
  • Осмотр вала и лопасти — следы скручивания вала и деформация лопасти означают, что момент был на пределе.

Купить верхнеприводную мешалку — значит выбрать привод по моменту на рабочей скорости и перемешивающий элемент (лопасть) по среде; лопасти ещё называют мешалками для верхнеприводных мешалок. Штатив входит в комплект; лопасти, муфты и сальник для закрытого сосуда добавляются в спецификацию вместе с прибором. Укажите объём, вязкость среды и характер процесса — подберём привод и лопасть.

Все серии подраздела

СерияТип и типоразмерыИсполненияОсобенности
МШ-В-10-40верхнеприводная · 10–40 л8 исполнениймомент 40–60 Н·смОткрыть
МШ-В-50-100верхнеприводная · 50–100 л5 исполнениймомент до 400 Н·смОткрыть
Составить спецификацию
Серии из таблицы и подбора, модели из конфигураторов карточек и оборудование других разделов собираются в один список: сохраните его в PDF, скачайте в Excel или отправьте нам на расчёт.

Комплектация и документы

Оборудование КАДАММ поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость», CE, ISO 9001. К каждой серии — техническое описание, цены и сроки — по запросу, поставка по всей России.
