Автоклавы — паровые стерилизаторы лабораторные

Автоклав — паровой стерилизатор: герметичная камера, в которой насыщенный водяной пар под давлением нагревает загрузку до 121 или 134 °C и за время выдержки уничтожает микроорганизмы, включая споровые формы. В каталоге КАДАММ 90 серий лабораторных автоклавов: портативные и настольные на 1,8–90 л, вертикальные на 30–200 л, горизонтальные и проходные от 60 л до 13,6 м³. Есть модели с сушкой, с импульсным вакуумом, с автоматической дверью, со встроенным парогенератором и для работы от внешнего пара. Наши инженеры подберут серию под загрузку, помещение и энергоносители и подготовят спецификацию.

Подобрать за 30 секунд

Сравнение серий раздела

Как устроен паровой стерилизатор

Принцип работы автоклава одинаков для всех типоразмеров. Вода в парогенераторе или на дне камеры нагревается, пар вытесняет воздух, камера закрыта, давление растёт, а вместе с ним и температура насыщенного пара. При избыточном давлении около 0,1 МПа пар имеет температуру около 121 °C, при вдвое большем — около 134 °C. Пар конденсируется на поверхности загрузки, отдаёт скрытую теплоту парообразования и прогревает её быстрее и равномернее, чем сухой горячий воздух. После выдержки давление сбрасывают, загрузку сушат или охлаждают, и только затем открывают дверь.

Главный враг паровой стерилизации — воздух. Воздушная подушка в пористом материале, в упаковке или в узкой трубке не даёт пару дойти до поверхности, и там температура остаётся ниже заданной. Поэтому автоклавы различаются прежде всего способом удаления воздуха: вытеснение паром самотёком (простые вертикальные и настольные модели) или предварительный импульсный вакуум, когда насос несколько раз откачивает камеру и подаёт пар. Подробно устройство разобрано в статье о том, что такое автоклав и как он работает.

Типы лабораторных автоклавов

Портативные и настольные

Портативные автоклавы серий СП-П1…СП-П7 — камеры 18 и 24 л с рабочей температурой 126 °C и давлением около 0,14 МПа, нагрев 2 кВт от розетки 220 В; у СП-П6 и СП-П7 кроме ТЭНа предусмотрен газовый нагрев, это вариант для полевой и выездной лаборатории. Настольные стерилизаторы паровые занимают место на столе и работают от однофазной сети. Серии класса N (СП-Н1…СП-Н3, СП-Н7) стерилизуют неупакованные твёрдые изделия на программах 121 и 134 °C. Серии класса B (СП-Н8…СП-Н18) имеют импульсный вакуум и вакуумную сушку, объём камеры от 8 до 80 л; у СП-Н16…СП-Н18 дверь закрывается автоматически. Кассетные СП-К1 и СП-К2 класса S на 1,8–6 л дают до 6 циклов в час для небольших партий инструмента. Все настольные серии собраны в разделе настольных и портативных автоклавов.

Вертикальные

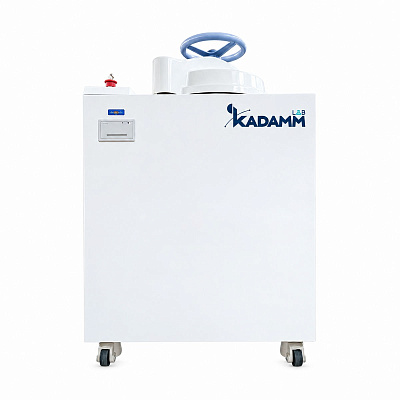

Автоклав вертикальный загружается сверху через крышку, камера стоит на полу. Объём 30–200 л, температура стерилизации у большинства серий до 134–136 °C, рабочее давление до 0,23 МПа. Это основной прибор микробиологической лаборатории: питательные среды во флаконах, посуда, пипетки, отходы в пакетах. Базовые серии (СП-В1…СП-В23) удаляют воздух вытеснением, серии СП-В24…СП-В30 добавляют сушку, СП-В31…СП-В34 и СП-В36 — импульсный вакуум с вакуумной сушкой. У СП-В35 есть сбор конденсата и фильтрация выхлопа для работы с биологически опасными материалами. Подборка — в разделе вертикальных автоклавов.

Горизонтальные и проходные

Автоклав горизонтальный загружается спереди, часто на тележках и в корзинах, и закрывает потоковую стерилизацию: от 60–450 л у СП-Г1 до 1200–13600 л у СП-Г20 со сдвижной дверью. В этом классе встречаются встроенный парогенератор (СП-Г10, СП-Г14), работа от внешнего пара (СП-Г15, СП-Г22, СП-Г23), подъёмные, автоматические и сдвижные двери, максимальная рабочая температура до 139 °C. Такие машины часто называют промышленными автоклавами: их ставят на производствах питательных сред, в виварии, в крупных лабораториях. Однодверные модели — в разделе горизонтальных автоклавов, двухдверные для установки в стену между чистой и грязной зонами — в разделе проходных автоклавов.

Как выбрать автоклав для стерилизации

Вопрос «какой автоклав купить» решается в четыре шага. Первый — что стерилизуем. Жидкости и питательные среды требуют медленного сброса давления и охлаждения без вскипания, сушка им не нужна. Пористые материалы, текстиль, фильтры и упакованные изделия требуют удаления воздуха вакуумом и сушки, иначе стерилизация не гарантирована и упаковка выйдет влажной. Твёрдые неупакованные изделия без полостей стерилизуются и в простом цикле.

Второй шаг — объём камеры. Его считают по самой крупной разовой загрузке с запасом на свободную циркуляцию пара, а не по средней. Высокие флаконы со средой определяют высоту вертикальной камеры, корзины и тележки — глубину горизонтальной. Небольшой лаборатории обычно хватает автоклава на 23 или 30 литров, микробиологической — вертикального на 50–100 л.

Третий шаг — энергоносители и помещение. Настольные и вертикальные модели работают от сети 220 В, крупные горизонтальные требуют трёхфазного питания, подвода воды, слива и вентиляции. Если на объекте есть паровая магистраль, стерилизатор от внешнего пара потребляет мало электричества. Габариты, проём двери помещения и нагрузку на пол проверяют до заказа.

Четвёртый шаг — степень автоматизации. Автоклав автоматический ведёт цикл по программе: нагрев, выдержку, сброс, сушку, с блокировкой двери под давлением и записью параметров. Простые модели с механическим управлением дешевле, но требуют присутствия оператора и ручного журнала.

Режимы автоклава и контроль стерилизации

Стандартные режимы парового метода — 121 °C и 134 °C; конкретное время выдержки зависит от вида загрузки и задаётся нормативным документом и методикой лаборатории. Для питательных сред применяют пониженные температуры и щадящие программы, для обеззараживания отходов — увеличенную выдержку, потому что прогрев плотной загрузки идёт долго. Режимы работы автоклава, связь температуры и давления, а также типовые ошибки описаны в статье о режимах стерилизации.

Контроль качества стерилизации строится на трёх уровнях: физический (запись температуры, давления и времени каждого цикла), химический (индикаторы паровой стерилизации по ГОСТ ISO 11140-1 в каждой загрузке и тест Боуи — Дика для циклов с вакуумом) и биологический (споровые индикаторы с периодичностью по регламенту). Результаты заносят в журнал контроля работы стерилизатора. Методы и порядок — в статье о контроле качества стерилизации.

Замена отечественных стерилизаторов

Лабораторные автоклавы часто ищут по обозначениям отечественных моделей: стерилизатор паровой ГК-100, ВК-75, ГП-400. Подобрать замену проще по трём признакам: форма камеры (вертикальная или горизонтальная), объём и способ удаления воздуха. Соответствие серий КАДАММ этим моделям разобрано в статье об аналогах ГК-100, ВК-75 и ГП-400.

Лабораторное назначение

Все автоклавы раздела поставляются как лабораторное оборудование: для стерилизации питательных сред, посуды, инструмента и материалов лаборатории, обеззараживания отходов. Для применения, где требуется регистрационное удостоверение, нужен стерилизатор, зарегистрированный как изделие соответствующего назначения; об этих требованиях — в статье о классах и регистрационном удостоверении.
