Морозильники ультранизкотемпературные −60…−86 °C

Ультранизкотемпературный морозильник — камера для долгого хранения образцов при −60 °C и ниже: ферментов, ДНК и плазмид, клеточных линий, тканей и реагентных запасов. В разделе 31 серия КАДАММ, объём от 2 до 938 л: вертикальные шкафы и лари, переносные модели, исполнения на −60 и −86 °C, с каскадной и автокаскадной схемой, с двумя независимыми холодильными системами, с инверторным компрессором и сенсорной панелью.

Подобрать за 30 секунд

Сравнение серий раздела

Морозильник −86 и −60 °C: чем отличаются и что выбрать

Морозильник −86 °C (в запросах его ищут как «морозильник 86» или «морозильная камера 80 градусов») нужен там, где сохранность образца определяется скоростью остаточных реакций: чем ниже температура, тем медленнее деградирует биологический материал. Серии на −86 °C КАДАММ имеют диапазон уставки −40…−86 °C. Серии на −60 °C с диапазоном −25…−60 °C (МЗ-В18, МЗ-В19, МЗ-В20, МЗ-Л10, МЗ-Л11) или −10…−60 °C (МЗ-Л8, МЗ-Л12) берут для плазмы, реагентов, ферментов и образцов, у которых режим хранения в методике записан как −60 °C и выше.

Если режим хранения не определён, сравните варианты в статье о выборе между −25, −40 и −86 °C, а общие принципы описаны в материале о низкотемпературных и ультранизкотемпературных морозильниках. Морозильники на −20…−40 °C собраны в разделе низкотемпературных морозильников.

Вертикальный морозильник или ларь

Вертикальные шкафы (серии МЗ-В и МЗ-ВА) занимают меньше площади на единицу объёма, имеют несколько полок и внутренних дверей, поэтому при открывании теряется меньше холода и удобно раскладывать штативы и коробки по зонам. Вертикальные модели в разделе — от 28 до 938 л: в МЗ-В21 объёмы 28–108 л, в МЗ-В24 — 338–838 л, в МЗ-ВА2 — 58–838 л.

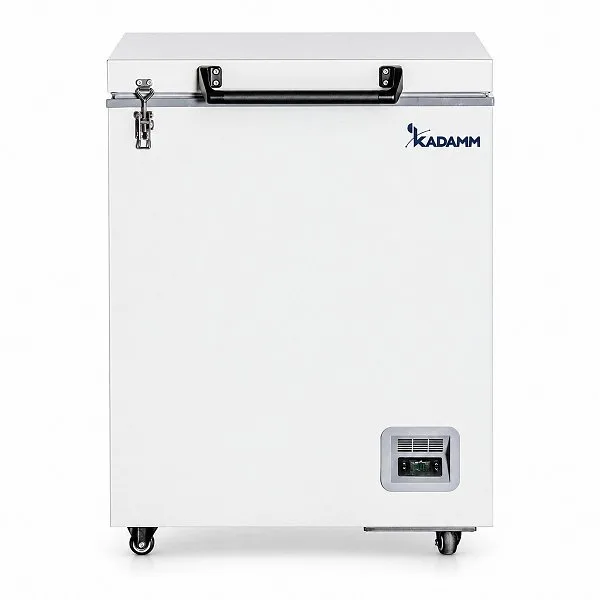

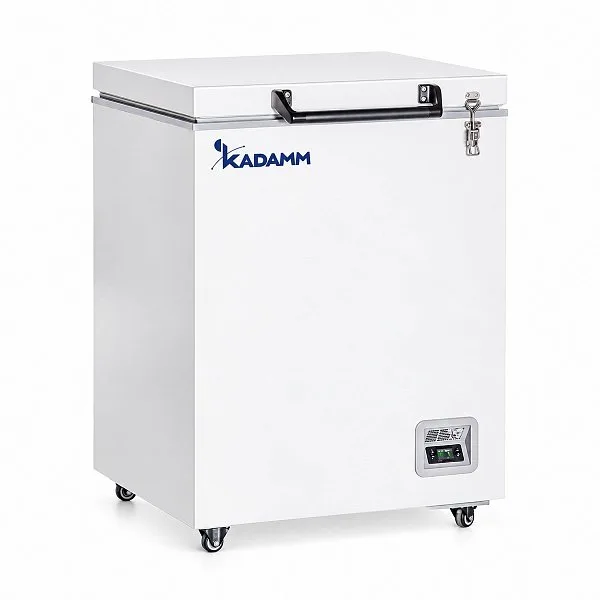

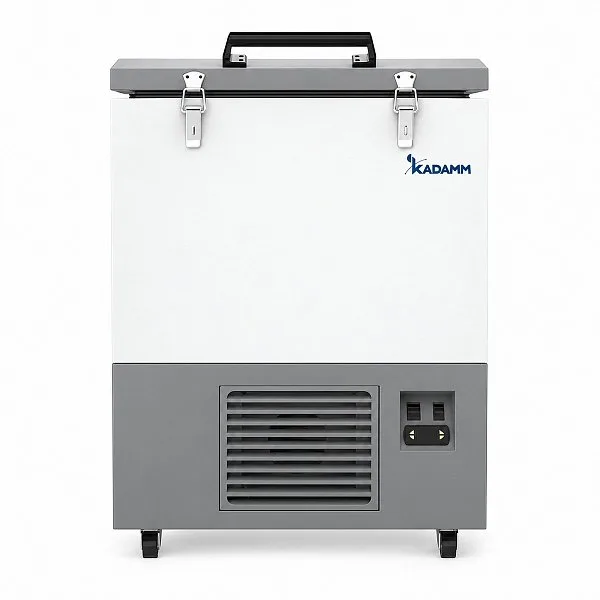

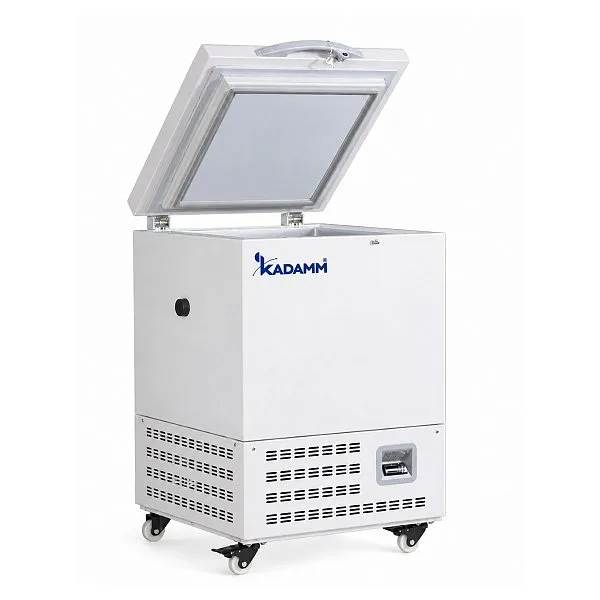

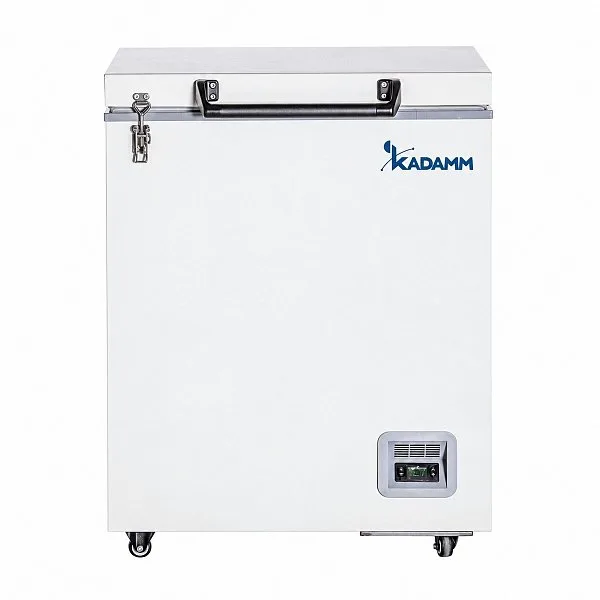

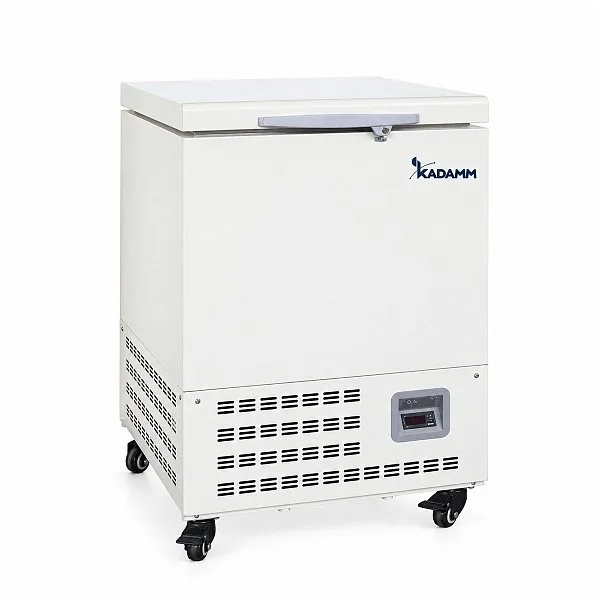

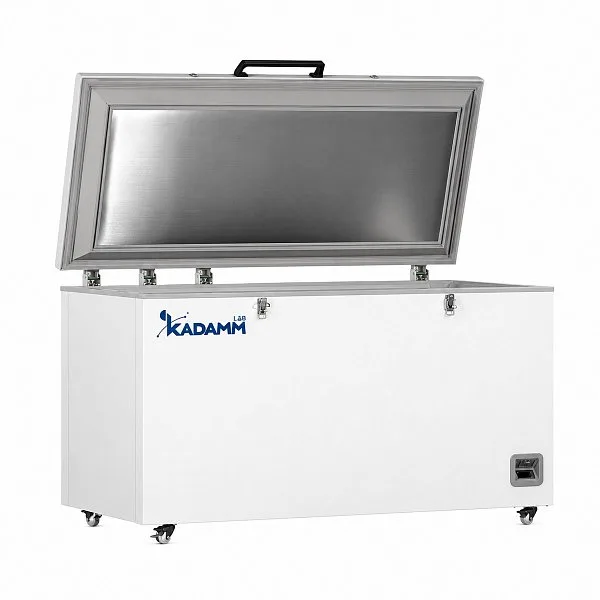

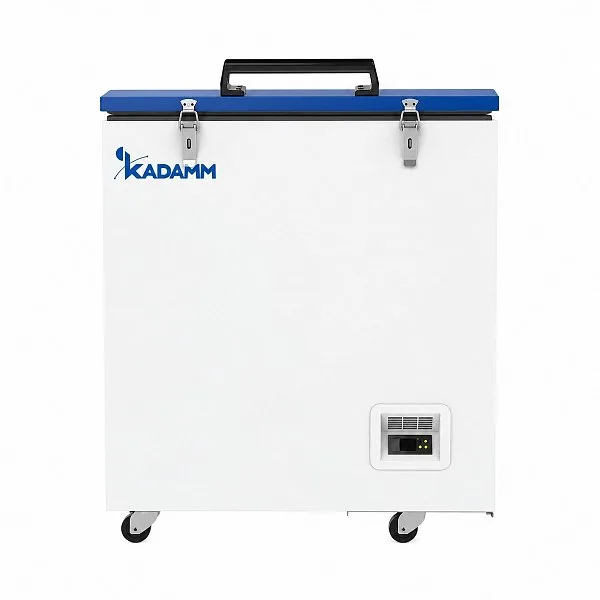

Лари (серии МЗ-Л) — ультранизкотемпературный морозильник-ларь с откидной крышкой: холодный воздух тяжелее тёплого и остаётся в камере при открывании. Серии на −86 °C: МЗ-Л13 (60 и 128 л), МЗ-Л14 и МЗ-Л15 (105–485 л); на −60 °C: МЗ-Л8, МЗ-Л9, МЗ-Л10, МЗ-Л11 и МЗ-Л12.

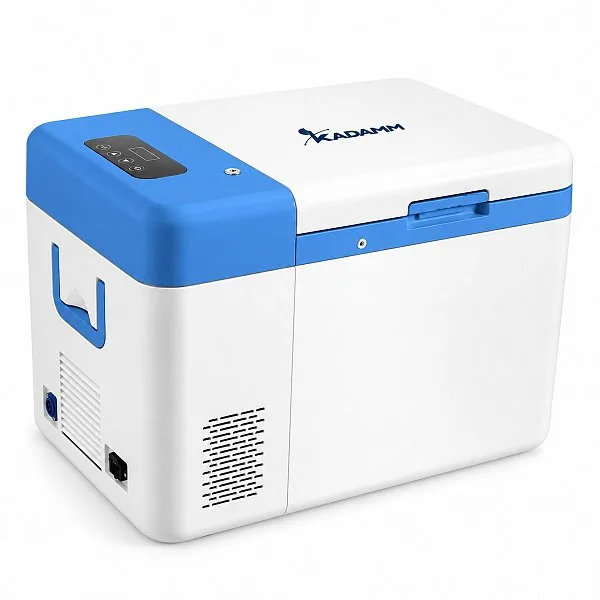

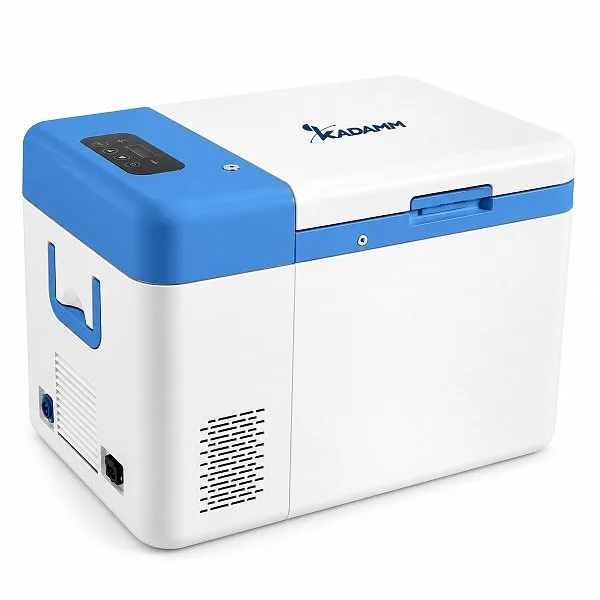

Переносные модели МЗ-П4 (25 л, до −60 °C) и МЗ-П5 (2 и 25 л, до −86 °C) — компактные морозильники для транспортировки и временного хранения образцов; потребляемая мощность 40 Вт у МЗ-П4 и 70–75 Вт у МЗ-П5.

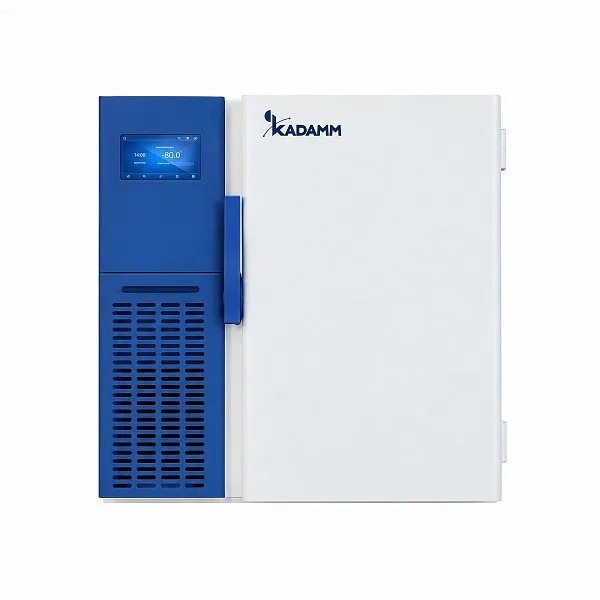

Для небольшой лаборатории подойдёт ультранизкотемпературный морозильник на 50 л: серия МЗ-В19 на −60 °C (50 л) или модели малого объёма на −86 °C в сериях МЗ-В21 (28–108 л) и МЗ-ВС1 (90 л).

Каскадная, автокаскадная и двойная система охлаждения

Чтобы получить −86 °C, одного обычного контура недостаточно: охлаждение строят по каскадной схеме или на смеси хладагентов. От схемы зависят надёжность, шум и потребление, поэтому в разделе её выделяют в отдельные исполнения.

Каскадные схемы. В серии МЗ-В25 (338–838 л) два компрессора SECOP в каскаде и резервное питание сигнализации 72 ч; серия МЗ-В28 работает на паре природных хладагентов R290 + R170.

Автокаскадные (МЗ-ВА1, МЗ-ВА2, МЗ-ВА3, буква «А» в артикуле) — вертикальные серии объёмом 28–938 л, уровень шума 50–60 дБ(А).

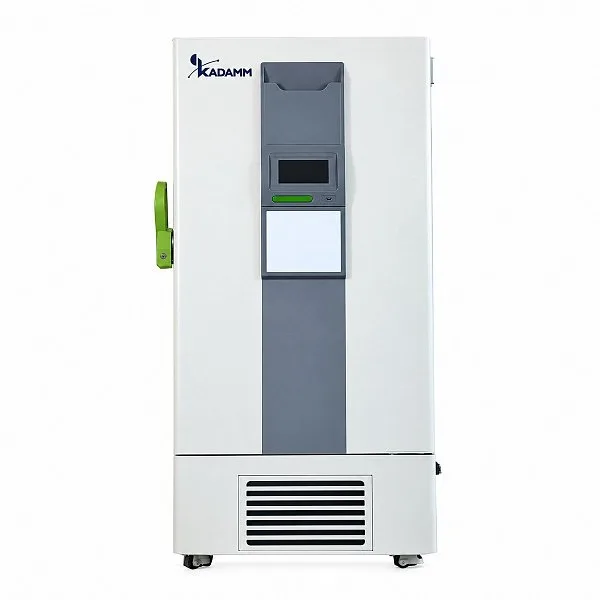

С двумя независимыми холодильными системами (МЗ-ВД1, МЗ-ВД2, буква «Д»). Если одна система откажет, вторая продолжит охлаждение: в МЗ-ВД1 вторая система удерживает −70 °C. Такую схему выбирают для ценных образцов, которые нельзя потерять при поломке компрессора. Подробно о схемах — в статье о каскадной, автокаскадной и двойной системе.

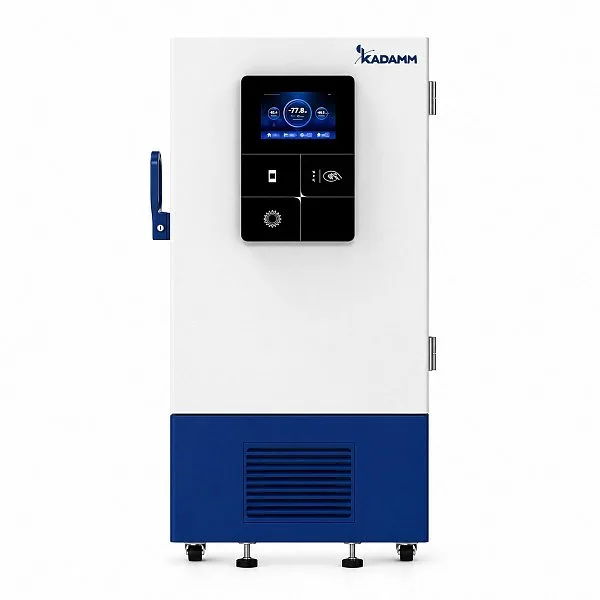

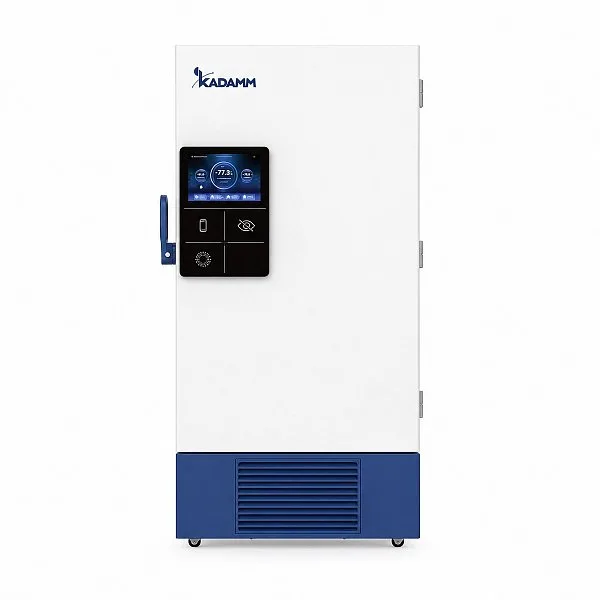

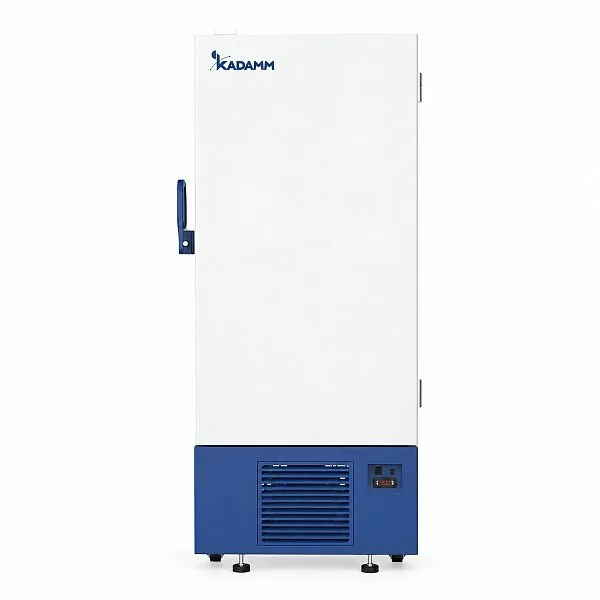

С инверторным компрессором (МЗ-ВИ1, МЗ-ВИС1, МЗ-ВИС2, буква «И»): потребляемая мощность 400–442 Вт у МЗ-ВИ1 и 400–480 Вт у МЗ-ВИС1.

Контроль, сигнализация и интерфейсы

Для образцов, которые нельзя восстановить, важнее всего не уставка, а контроль. В сериях раздела температура индицируется с шагом 0,1 °C, а исполнения с буквой «С» (МЗ-В27, МЗ-В28, МЗ-ВС1, МЗ-ВИС1, МЗ-ВИС2) комплектуются сенсорной панелью: 10,1 дюйма у МЗ-В27, МЗ-ВИС1 и МЗ-ВИС2. У серии МЗ-ВИС1 в стандарте интерфейсы RS485 и USB, у МЗ-ВИС2 — датчик PT100. В сериях МЗ-В25 и МЗ-ВД2 резервное питание сигнализации держится 72 ч, в МЗ-ВА3 сигнализация работает без сети.

Параметры, которые стоит сверить с задачей: равномерность по камере (от ±3 до ±4 °C, у переносной МЗ-П5 ±1 °C), время выхода на режим (до 4 ч у МЗ-В23 и МЗ-Л13, до 7 ч у МЗ-В22 и МЗ-В26), восстановление после открывания (до 10 мин у МЗ-Л13, до 15 мин у МЗ-В23, до 30 мин у МЗ-В22). Уровень шума — от 39–42 дБ(А) у МЗ-В27 до 60 дБ(А) у части автокаскадных серий и ларей.

Как выбрать ультранизкотемпературный морозильник

Температура. Определите режим по методике: −60 или −86 °C. Не берите −86 °C «с запасом» без необходимости: серии на −60 °C решают задачи, где режим записан как −60 °C и выше.

Объём. Считайте по стойкам и коробкам, а не по литрам: учитывайте зазоры для воздуха и запас под рост архива. Для небольшого архива хватает 28–108 л, для крупного хранилища берут 338–938 л.

Надёжность. Для ценного материала — две холодильные системы (серии МЗ-ВД) и резервное питание сигнализации 72 ч; продумайте резервное электропитание помещения и вентиляционный зазор вокруг корпуса. Температура в помещении для серий МЗ-ВА3 и МЗ-Л15 — 10…32 °C.

Энергопотребление. Суточное потребление составляет 3,8–11,5 кВт·ч у ларей МЗ-Л15, 14,13–17,07 кВт·ч у МЗ-В24 и 6,09–23,44 кВт·ч у МЗ-ВА2; при парке из нескольких морозильников эта разница заметна по счёту за электроэнергию.

Если нужна ещё более низкая температура, смотрите раздел криогенных морозильников (−105…−164 °C) и общий раздел холодильников и морозильников. Для хранения реагентов при +2…+8 °C смотрите фармацевтические холодильники.

Замена и эксплуатация

Если нужна замена морозильника конкретной модели, сравните наружные габариты и объём по карточке серии: инженеры КАДАММ подберут вариант по проёму, объёму и режиму хранения. Для установки оставьте вентиляционный зазор, поставьте морозильник на ровный пол, подключите к отдельной розетке 220 В 50 Гц (у серий МЗ-Л10 возможна также сеть 110 В) и перед загрузкой дождитесь выхода на режим. Измерительное отверстие (Ø 18 мм у МЗ-ВА1 и МЗ-Л9, Ø 25 мм у МЗ-Л11) используют для внешнего датчика, не просверливая корпус. О журнале и контроле температуры — в статье о контроле температуры в холодильнике. Цена зависит от объёма, схемы охлаждения и комплектации, поэтому её считаем по спецификации.

Как ещё называют

Ультранизкотемпературный морозильник ищут как «морозильник −86», «морозильник 86 вертикальный», «лабораторный морозильник», «низкотемпературный морозильник для образцов», «морозильная камера −80» и по обозначениям отечественных моделей, которые он заменяет.
