Почему нельзя ставить масляный насос на роторный испаритель?

Можно, но только с ловушкой и с готовностью часто менять масло. Пары растворителя конденсируются в масле, разжижают его, и насос теряет предельный вакуум за считаные циклы; при работе с водой добавляется обводнение и коррозия. Правильная схема для отгонки — мембранный химстойкий или водокольцевой насос, а масляный оставить задачам, где через него идёт сухой газ.

Что такое газобалласт и когда его открывать?

Это подмешивание воздуха в камеру на такте сжатия: парциальное давление пара не доходит до точки конденсации, и пар уходит в выхлоп, а не в масло. Открывают его при работе с влажными газами и парами, закрывают, когда нужен максимальный вакуум — открытый газобалласт снижает предел. Это штатный режим работы, а не аварийная мера: им пользуются регулярно и осознанно.

Чем одноступенчатый насос отличается от двухступенчатого?

Числом ступеней сжатия и, соответственно, предельным вакуумом. Одноступенчатые дают 0.1–1 мбар при большой производительности до 300 м³/ч — их берут для откачки объёма и как форвакуумную ступень. Двухступенчатые доходят до 4·10⁻² Па при 4–90 м³/ч — для сушки, дегазации и вакуумных установок. Выбор идёт от того, что важнее: «докуда» или «как быстро».

Стоит ли переплачивать за сухой насос?

Стоит, если масло недопустимо по сути процесса: чистые технологии, работа с продуктом, который нельзя загрязнить масляным туманом, или помещение, где выхлоп не отвести. Во всех остальных случаях масляный насос с ловушкой дешевле и даёт более глубокий вакуум. Учтите и обратную сторону: у сухих насосов малые зазоры, и полимеризующиеся пары или твёрдые частицы для них опаснее, чем для масляных.

Что даёт двухроторный насос с наддувом?

Скорость. Бустерная ступень, поставленная поверх форвакуумной, резко увеличивает производительность в области низких давлений: система выходит на рабочий вакуум значительно быстрее, а предел доходит до 5·10⁻² Па. Такая связка нужна там, где объём велик, а время откачки ограничено технологическим циклом. Присоединения KF25 и KF40 позволяют встроить агрегат в готовую линию.

Поможете подобрать под мою методику?

Да. Пришлите объём загрузки, среду, рабочую температуру и давление на info@kadamm.com — соберём спецификацию целиком, включая обвязку: термостат, вакуумный насос, посуду и расходные части.

Как узнать цену и заказать?

Добавьте серию в спецификацию: кнопкой «+ в спецификацию» в таблице раздела или на карточке серии, где выбираются модель, опции и комплект. Спецификацию можно сохранить в PDF, скачать в Excel или отправить нам на расчёт — менеджер подготовит коммерческое предложение со стоимостью, комплектацией и сроками. Поставка по всей России, info@kadamm.com, 8-499-213-05-16.

Пластинчато-роторный вакуумный насос, сухие насосы

Типы насосов в подразделе

Одноступенчатые

20–300 м³/ч

НС-РО, НС-РО.2

Большая производительность при умеренном пределе 0.1–1 мбар: откачка крупных объёмов и работа в качестве форвакуумной ступени. Мощность 0.75–7.5 кВт, присоединение KF25, частота вращения 2800 об/мин у ряда 2.

Двухступенчатые

До 4·10⁻² Па

НС-РД, НС-РДК, НС-Р, НС-Р.2

Глубокий вакуум для сушки, дегазации и вакуумных установок: 4–90 м³/ч при пределе в сотые доли паскаля, класс защиты IP44. Серия НС-РДК с коррозионностойким трактом и IP54 — под агрессивные среды.

С наддувом

8–90 м³/ч

НС-РТ

Двухроторный агрегат: бустерная ступень поверх форвакуумной даёт 5·10⁻² Па при высокой скорости откачки. Газобалласт, присоединения KF25 и KF40.

Сухие

Без масла

НС-С, НС-СВ, НС-С.2

Спиральные 10–20 м³/ч при уровне шума 55 дБА, винтовые 10–80 м³/ч с воздушным охлаждением, вихревые ряда 2 на 1500 об/мин. Там, где масляный туман в выхлопе недопустим.

Что происходит с маслом и зачем газобалласт

Масло в пластинчато-роторном насосе выполняет три работы: уплотняет зазоры между пластинами и статором, смазывает пары трения и отводит тепло. Именно поэтому насос даёт глубокий вакуум — и именно поэтому он уязвим. Пары воды и растворителей, дошедшие до камеры, сжимаются вместе с газом и конденсируются в масле: оно мутнеет, теряет вязкость и перестаёт уплотнять, предельный вакуум падает на порядок. Против этого и придуман газобалласт — подмешивание воздуха в камеру на такте сжатия, чтобы парциальное давление пара не дошло до точки конденсации и пар ушёл в выхлоп. Газобалласт снижает предельный вакуум, но сохраняет масло; его открывают при работе с влажными газами и закрывают, когда нужен максимум. Полностью задачу решает ловушка с холодом перед насосом — она вымораживает пары до входа.

Как подобрать

Задача	Что решает	Серия
Сушка и дегазация под глубоким вакуумом	предел 10⁻² Па	НС-РД
Откачка большого объёма	производительность до 300 м³/ч	НС-РО
Быстрый выход на глубокий вакуум	бустерная ступень	НС-РТ
Агрессивные газы	коррозионностойкий тракт, IP54	НС-РДК
Настольная установка, малый объём	1–4 л/с	НС-Р или НС-Р.2
Масляный туман недопустим	сухая откачка	НС-С или НС-СВ
Тихая работа рядом с оператором	55 дБА	НС-С
Пары растворителей на испарителе	стойкость к среде	мембранные насосы

Сухие насосы: что меняется без масла

Спиральные, винтовые и вихревые насосы работают без рабочей жидкости вообще: уплотнение создаётся геометрией и малыми зазорами. Плюсы очевидны — нет масляного тумана в выхлопе, нет расхода масла и его замены, нет риска обводнения. Минусы тоже есть, и знать их стоит до покупки. Предельный вакуум у сухих серий скромнее, чем у двухступенчатых масляных. Стоимость выше. И главное — к твёрдым частицам и полимеризующимся парам они чувствительнее: зазоры малы, и осаждение продукта внутри означает заклинивание, а не просто загрязнение масла. Практическое правило: сухой насос берут там, где масло недопустимо по чистоте процесса, а не «на всякий случай».

Обвязка насоса

Ловушка с холодом — обязательна при работе с парами: вымораживает растворитель до входа в насос; холод даёт криостат.
Газобалласт — открывают при влажных газах, закрывают, когда нужен максимальный вакуум. Это штатный орган управления, а не аварийный режим.
Контроллер вакуума — КАДАММ ВА-К: держит заданное давление вместо работы всегда на пределе.
Отвод выхлопа — в вытяжку: масляный туман и остатки паров не должны оставаться в помещении.
Регламент масла — смена по помутнению и по наработке; обводнённое масло уносит предельный вакуум на порядок.

Масляный, двухступенчатый, сухой: как называют насосы подраздела

Пластинчато-роторный вакуумный насос (роторно-пластинчатый) — масляный вакуумный насос с ротором и выдвижными пластинами; форвакуумный насос в большинстве лабораторных схем.
Одноступенчатый вакуумный насос — НС-РО и НС-РО.2: 20–300 м³/ч при пределе 0.1–1 мбар, откачка больших объёмов.
Двухступенчатый вакуумный насос — НС-РД, НС-РДК, НС-Р и НС-Р.2: 4–90 м³/ч, предел в сотые доли паскаля; у НС-РДК тракт коррозионностойкий.
Сухой вакуумный насос (безмасляный вакуумный насос для глубокого вакуума) — сухие серии: спиральный вакуумный насос НС-С, винтовой вакуумный насос НС-СВ и вихревой НС-С.2.

Масло для вакуумного насоса и фильтры выхлопа (масляного тумана) подбираем под серию и поставляем под заказ вместе с насосом. Пластинчато-роторный насос купить можно с карточки серии: добавьте модель в спецификацию и укажите объём системы, нужное давление и состав откачиваемого газа — подберём ловушку и режим газобалласта.

Подобрать за 30 секунд

Ответьте на вопросы: подскажем серию, а из её карточки соберёте установку целиком (модель, опции, комплект к ней).

1. Какой вакуум нужен?

Глубокий, до 0.1 мбар 0.1–1 мбар до 10 мбар достаточно

2. Быстрота откачки?

до 10 м³/ч 10–50 м³/ч больше 50 м³/ч

3. Масло в насосе допустимо?

Да, масляный подойдёт Нет, нужен сухой Не важно

Рекомендация появится, когда будут ответы на все вопросы.

Все серии подраздела

Серия	Тип и типоразмеры	Исполнения	Особенности
НС-Р	пластинчато-роторный масляный · 1–4 л/с · 6·10⁻² Па	3 исполнения	настольные	Открыть

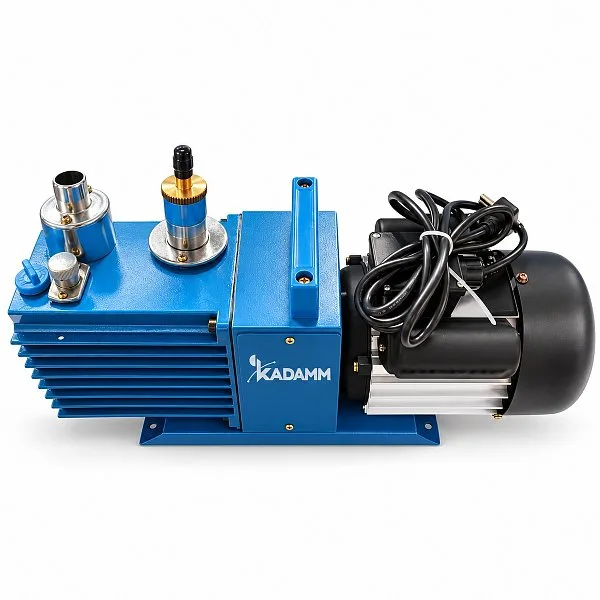

НС-Р.2	пластинчато-роторный ряда 2 · малые · 0.25–0.55 кВт	3 исполнения	масляные	Открыть
НС-РД	двухступенчатый · 4–90 м³/ч · 4·10⁻² Па	8 исполнений	IP44	Открыть

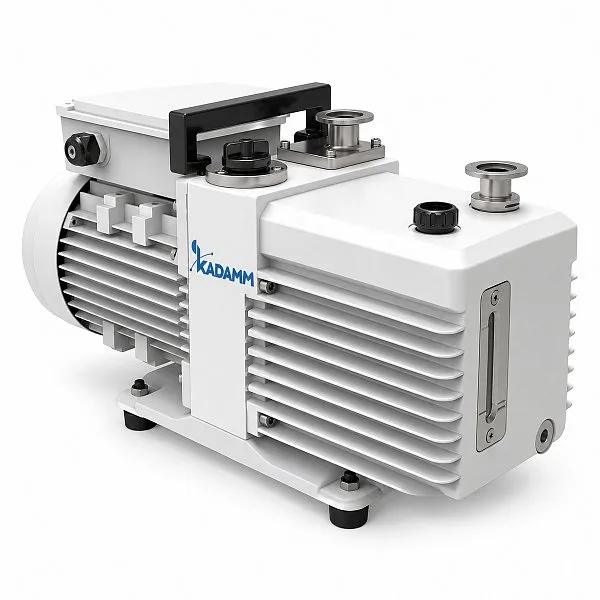

НС-РДК	двухступенчатый коррозионностойкий · 16–90 м³/ч	6 исполнений	IP54	Открыть

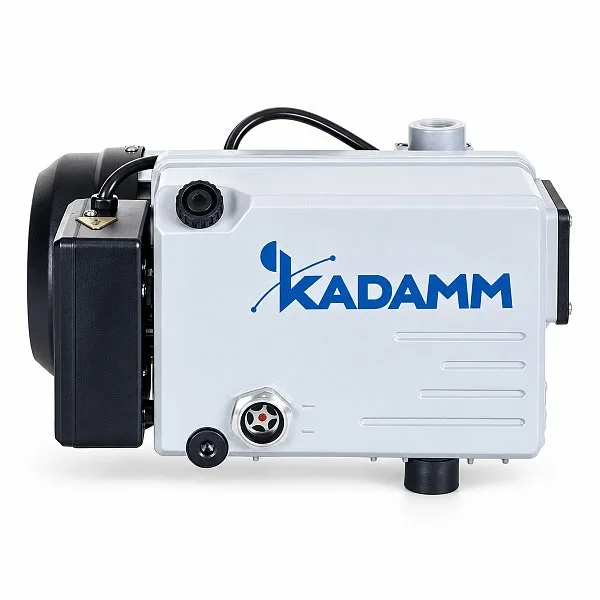

НС-РО	одноступенчатый · 20–300 м³/ч · 0.1–1 мбар	6 исполнений	0.75–7.5 кВт	Открыть
НС-РО.2	одноступенчатый ряда 2 · 10–300 м³/ч	8 исполнений	KF25 · 2800 об/мин	Открыть
НС-РТ	двухроторный с наддувом · 8–90 м³/ч · 5·10⁻² Па	7 исполнений	KF25/40 · газобалласт	Открыть

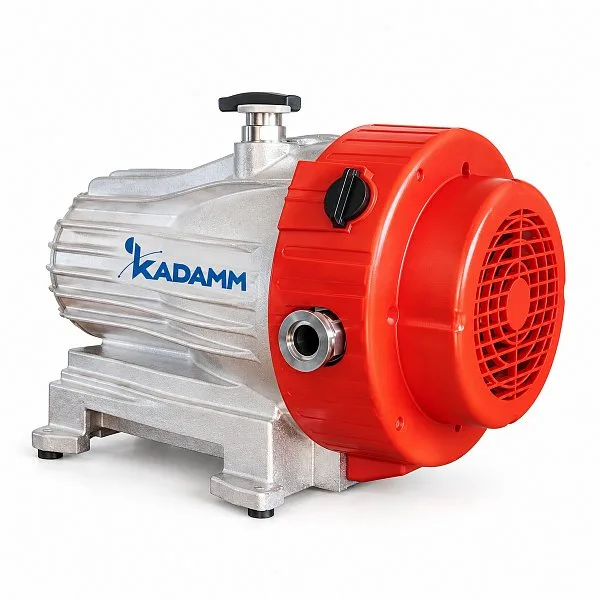

НС-С	сухой спиральный · 10–20 м³/ч	3 исполнения	KF25 · 55 дБА	Открыть

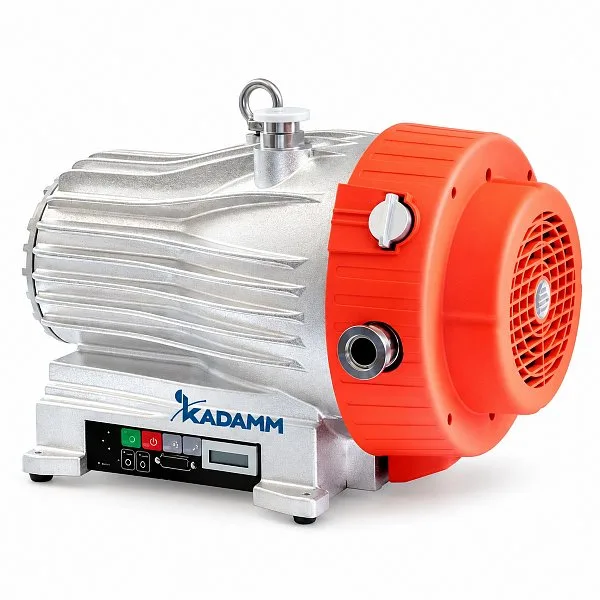

НС-С.2	сухой вихревой ряда 2 · 10–20 м³/ч	3 исполнения	1500 об/мин · KF25	Открыть

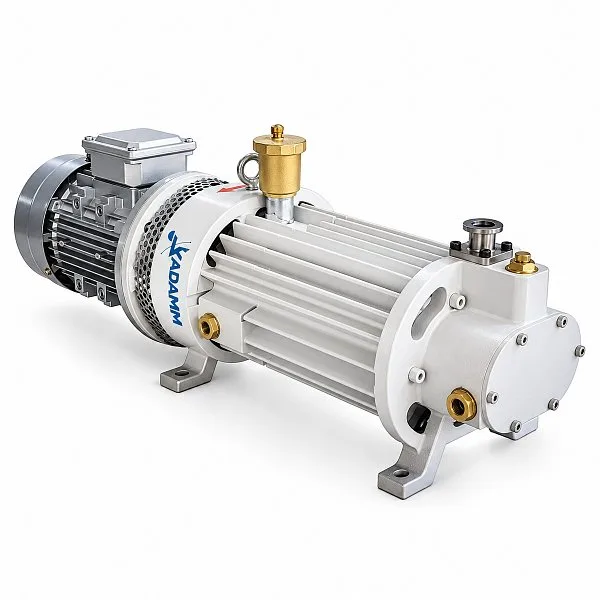

НС-СВ	сухой винтовой · 10–80 м³/ч	4 исполнения	воздушное охлаждение	Открыть

Составить спецификацию

Серии из таблицы и подбора, модели из конфигураторов карточек и оборудование других разделов собираются в один список: сохраните его в PDF, скачайте в Excel или отправьте нам на расчёт.

Комплектация и документы

Оборудование КАДАММ поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость», CE, ISO 9001. К каждой серии — техническое описание, цены и сроки — по запросу, поставка по всей России.
