Как выбрать глубину холода?

По тому, что охлаждается, а не по объёму бака. Для конденсатора испарителя температура хладагента должна быть на 20–30 °C ниже температуры кипения растворителя при рабочем давлении: воде, спиртам и ацетону хватает −10…−20 °C, эфиру и дихлорметану нужно −40 °C. Для низкотемпературного синтеза берут −60…−80 °C, а исполнения до −120 °C — под специальные задачи.

Почему при −80 °C прибор охлаждает медленнее, чем при −20?

Так устроен холодильный цикл: чем больше разница между температурой конденсации и кипения хладагента, тем меньше тепла переносит единица его массы. Паспортная холодопроизводительность всегда относится к конкретной температуре, и у нижней границы диапазона она в разы ниже. Добавьте сюда загустевший теплоноситель, который насос прокачивает хуже, — и запас по мощности у нижней границы нужен кратный.

Чем рециркуляционный охладитель отличается от криостата?

Диапазоном и задачей. Охладители ЦТ-ОП и ЦТ-ОП8 не дают минусовых температур: они держат +5…+40 °C и заменяют проточную воду в контуре прибора. Выигрыш двойной: вода не льётся в канализацию, а температура держится постоянной круглый год, тогда как в водопроводе она меняется от сезона. Для конденсации низкокипящих растворителей такого охлаждения недостаточно — нужен криостат.

Что такое ряд 2 и ряд 3 в названиях серий?

Параллельные линейки приборов другой конструкции на те же объёмы бака. У ряда 2 глубина −10…−40 °C, датчик PT100 и подача 7–60 л/мин; у ряда 3 — хладагенты R290 и R404A и баки 6.8–21 л. Сравнивать ряды нужно построчно по таблице характеристик: совпадает объём, а глубина холода, подача и холодопроизводительность различаются.

Какой теплоноситель заливать в криостат?

Для диапазона до −20…−30 °C — водно-гликолевую смесь, ниже — специальные низкотемпературные жидкости или силиконовое масло с подходящей вязкостью. Ключевой параметр не температура замерзания, а вязкость при рабочем минимуме: густая жидкость не прокачивается насосом, и прибор не выйдет на паспортную глубину. Марку подбираем под процесс — уточняйте у менеджера.

Поможете подобрать под мою методику?

Да. Пришлите объём загрузки, среду, рабочую температуру и давление на info@kadamm.com — соберём спецификацию целиком, включая обвязку: термостат, вакуумный насос, посуду и расходные части.

Как узнать цену и заказать?

Добавьте серию в спецификацию: кнопкой «+ в спецификацию» в таблице раздела или на карточке серии, где выбираются модель, опции и комплект. Спецификацию можно сохранить в PDF, скачать в Excel или отправить нам на расчёт — менеджер подготовит коммерческое предложение со стоимостью, комплектацией и сроками. Поставка по всей России, info@kadamm.com, 8-499-213-05-16.

Криостат лабораторный жидкостный до −120 °C

Группы криостатов в разделе

Компактные

Бак 4–5 л

ЦТ-О, ЦТ-ОЗ

Настольные приборы на одну колбу или один конденсатор: бак 4–4.5 л, −20 °C, подача 8–19 л/мин. ЦТ-ОЗ работает по замкнутому контуру с датчиком PT100 и потребляет 480 Вт.

Открытая баня

Бак 5–100 л

ЦТ-О 5…100

Основной ряд: шесть типоразмеров бака и до восьми глубин холода в каждом, от −10 до −120 °C, подача 20–40 л/мин. Посуду можно погружать прямо в баню, а контур одновременно питает рубашку или конденсатор.

Ряды 2 и 3

Бак 4.5–100 л

ЦТ-О.2, ЦТ-О.3

Параллельные линейки другой конструкции на те же объёмы: глубина −10…−40 °C, датчик PT100, подача 7–60 л/мин, холодопроизводительность до 6.4 кВт. Хладагенты R290 и R404A у ряда 3.

Охладители

+5…+40 °C

ЦТ-ОП, ЦТ-ОП8

Рециркуляционные охладители вместо проточной воды: держат +5…+40 °C с точностью до ±0.3 °C и гоняют воду по контуру прибора. Вместо расхода водопроводной воды — замкнутый контур и стабильная температура круглый год.

Глубина холода: по растворителю, а не по объёму

Самая частая ошибка при подборе — выбирать криостат по литражу, как термостат. Литраж определяет, сколько тепла прибор сможет отвести, а вот до какой температуры он опустится, задаёт исполнение, и его выбирают по тому, что именно конденсируется или охлаждается. Для конденсатора роторного испарителя правило простое: температура хладагента должна быть на 20–30 °C ниже температуры кипения растворителя при рабочем давлении. Иначе пар проскакивает конденсатор и уходит в вакуумный насос — это и потеря продукта, и убитый насос.

Задача	Нужная глубина	Куда смотреть
Вода, спирты, ацетон на испарителе	−10…−20 °C	ЦТ-О или ЦТ-О.2
Эфир, дихлорметан, пентан	−40 °C	ЦТ-О.2 10–20
Низкотемпературный синтез в реакторе	−60…−80 °C	ЦТ-О 20 и старше
Предельно низкие температуры	−100…−120 °C	ЦТ-О 50 или ЦТ-О 100
Ловушка вакуумной линии	−40…−80 °C	ЦТ-О 5
Замена проточной воды	+5…+40 °C	ЦТ-ОП или ЦТ-ОП8
Нужен и нагрев до +200 °C	−80…+200 °C	термостаты ЦТ-К

Почему у криостата падает производительность на морозе

Паспортная холодопроизводительность указывается для конкретной температуры, и с её понижением она резко падает: прибор, снимающий киловатт при −20 °C, при −80 °C отведёт лишь часть этого. Причина в самом холодильном цикле — чем больше разница между температурой конденсации и температурой кипения хладагента, тем меньше тепла переносит единица массы. Практический вывод: если процесс идёт у нижней границы диапазона, запас по мощности нужен кратный, а не десятипроцентный. Второй фактор — теплоноситель: у нижней границы он густеет, и падает уже подача насоса, а вместе с ней — способность контура вообще переносить тепло.

Что охлаждает криостат

Конденсатор роторного испарителя — самая частая задача: глубина по растворителю, подача по объёму колбы.
Рубашка реактора — когда нужно только охлаждение; если требуется и нагрев, смотрите термостаты ЦТ-К.
Ловушка вакуумной линии — вымораживание паров до входа в насос: продлевает его ресурс и возвращает растворитель.
Собственная баня — посуду погружают прямо в теплоноситель, если термостатировать нужно её, а не контур.
Водяной контур прибора — рециркуляционный охладитель вместо водопровода: стабильная температура круглый год.

Криостат лабораторный: как выбрать и заказать

Криостат лабораторный жидкостный подбирают по трём данным, и их же указывают в заявке: что охлаждается (конденсатор испарителя, рубашка реактора, ловушка, собственная баня), какой растворитель или какая температура нужна, и объём контура. В подразделе баки от 4 до 100 литров и глубина от −10 до −120 °C; лабораторный охладитель (циркуляционный охладитель) на +5…+40 °C — серии ЦТ-ОП и ЦТ-ОП8. Цена криостата зависит прежде всего от глубины холода, затем от объёма бака и холодопроизводительности: поэтому спрашивайте исполнение под задачу, а не самый холодный прибор. Криостаты купить можно с карточки серии вместе с шлангами и теплоносителем — одной спецификацией.

Подобрать за 30 секунд

Ответьте на вопросы: подскажем серию, а из её карточки соберёте установку целиком (модель, опции, комплект к ней).

1. Самая низкая нужная температура?

до −20 °C до −40 °C до −80 °C до −120 °C Только +5…+40 °C (охлаждение воды)

2. Объём бака?

до 10 л 11–30 л 50–100 л

Рекомендация появится, когда будут ответы на все вопросы.

Все серии подраздела

Серия	Тип и типоразмеры	Исполнения	Особенности

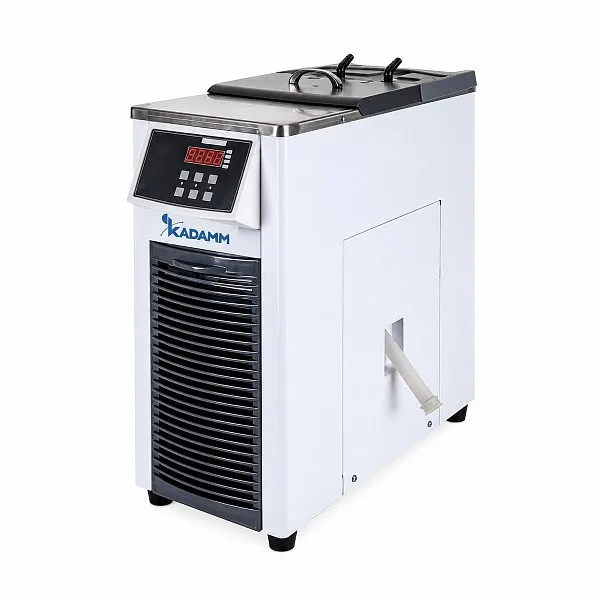

ЦТ-О	криостат компактный · бак 4 л · −20 °C	1 исполнение	8–16 л/мин · колбы 1–2 л	Открыть

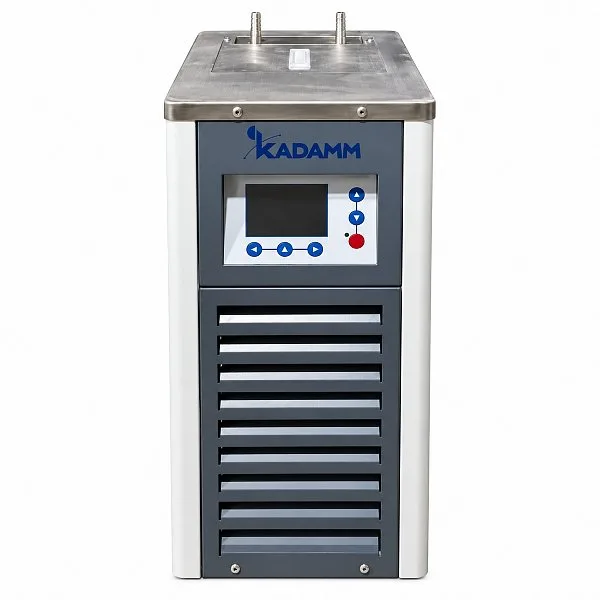

ЦТ-ОЗ	криостат замкнутого контура · бак 4.5 л · −20 °C	1 исполнение	16–19 л/мин · 480 Вт · PT100	Открыть

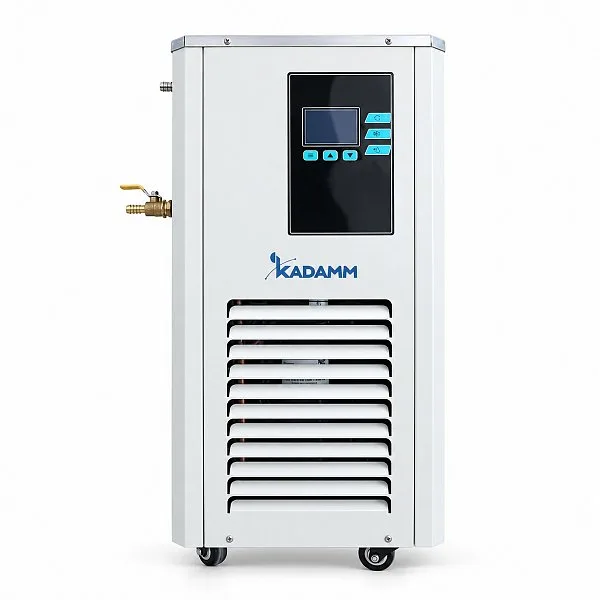

ЦТ-О-5	криостат, открытая баня · бак 5 л · −10…−120 °C	8 глубин	20 л/мин · колбы и реакторы 1–5 л	Открыть

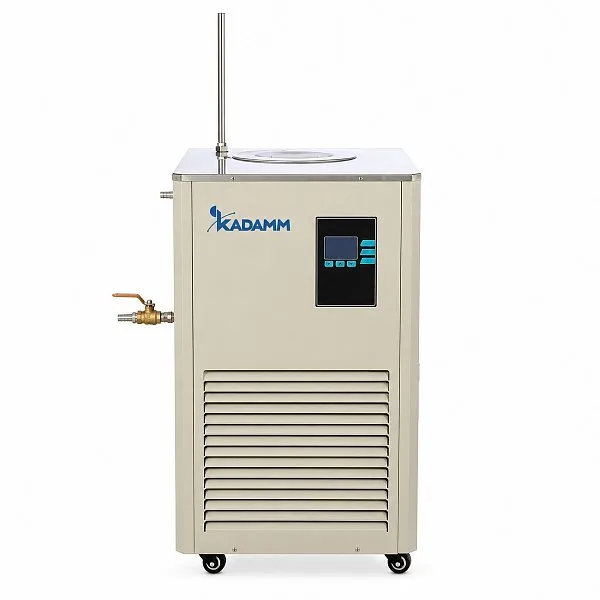

ЦТ-О-10	криостат, открытая баня · бак 10 л · −10…−120 °C	8 глубин	20 л/мин · 10 л	Открыть

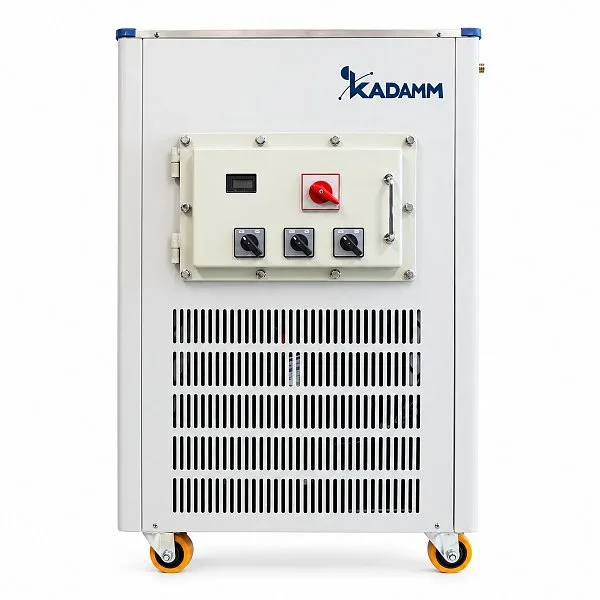

ЦТ-О-20	криостат, открытая баня · бак 20 л · −20…−120 °C	6 глубин	20 л/мин · 20 л	Открыть

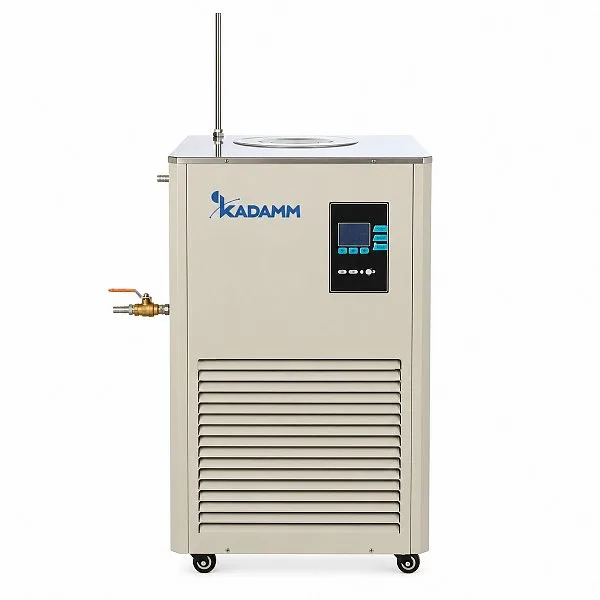

ЦТ-О-30	криостат, открытая баня · бак 30 л · −20…−120 °C	6 глубин	20 л/мин · 30 л	Открыть

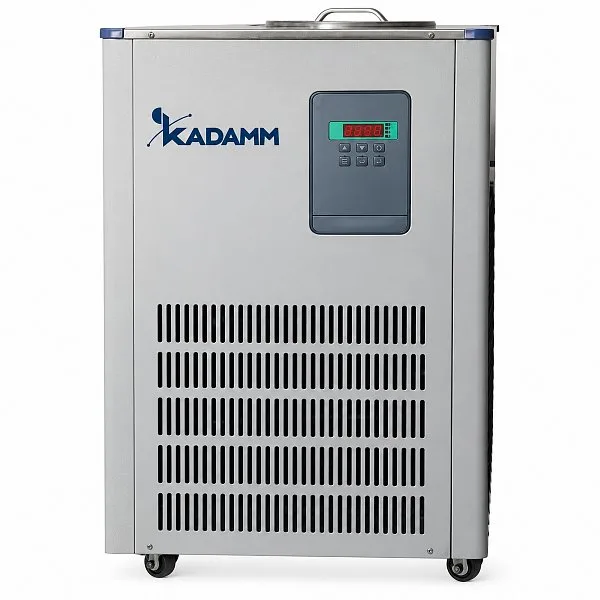

ЦТ-О-50	криостат, открытая баня · бак 50 л · −20…−120 °C	6 глубин	30 л/мин · 50 л	Открыть

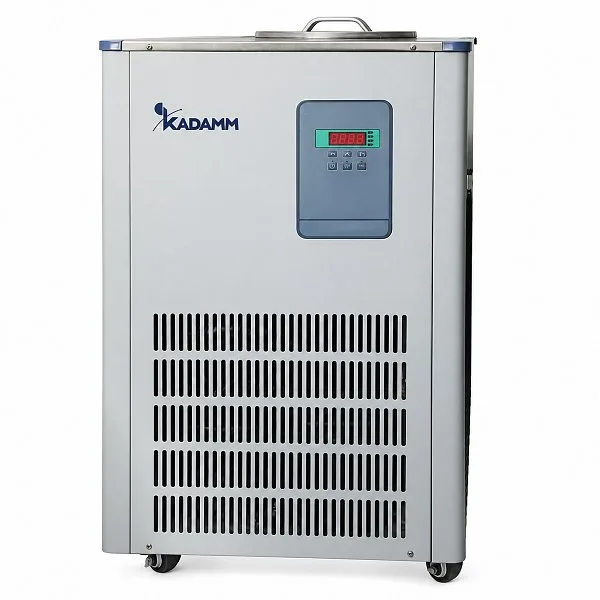

ЦТ-О-100	криостат, открытая баня · бак 100 л · −20…−120 °C	5 глубин	40 л/мин · 100 л	Открыть

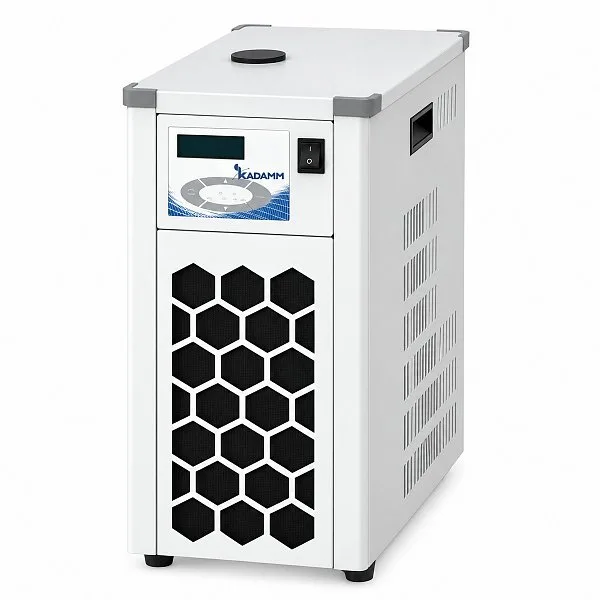

ЦТ-О.2-5	криостат ряда 2, компактный · бак 4.5–5 л · −10…−40 °C	6 исполнений	7–22 л/мин · PT100	Открыть

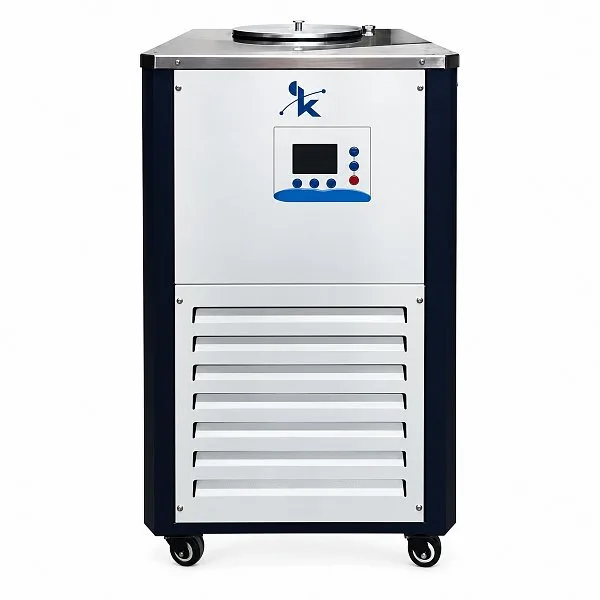

ЦТ-О.2-10-20	криостат ряда 2 · бак 10–20 л · −10…−40 °C	7 исполнений	7–22 л/мин · PT100	Открыть

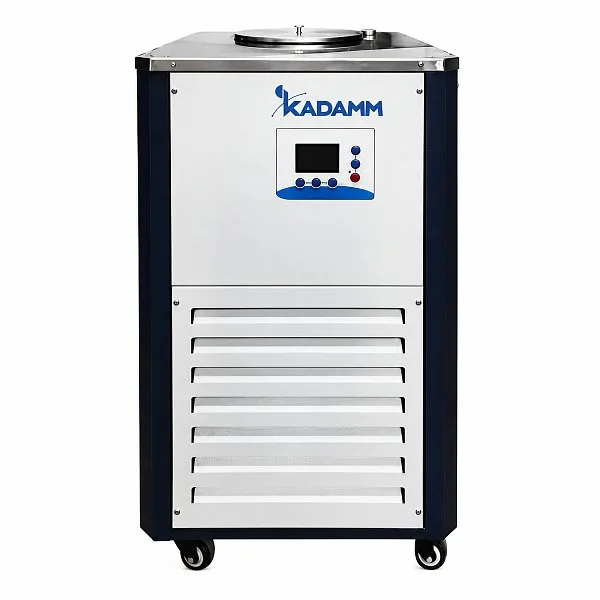

ЦТ-О.2-50-100	криостат ряда 2, напольный · бак 50–100 л · −20…−40 °C	4 исполнения	23–60 л/мин · до 6.4 кВт	Открыть

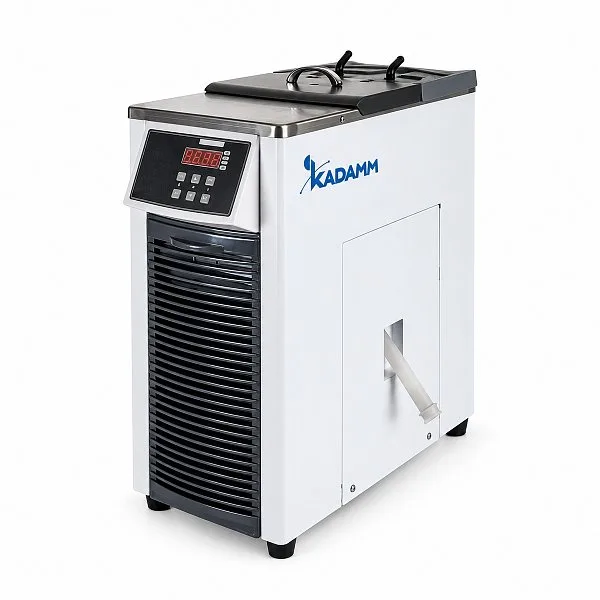

ЦТ-О.3	криостат ряда 3 · бак 6.8–21 л · −20 / −40 °C	2 исполнения	20–40 л/мин · R290 / R404A	Открыть

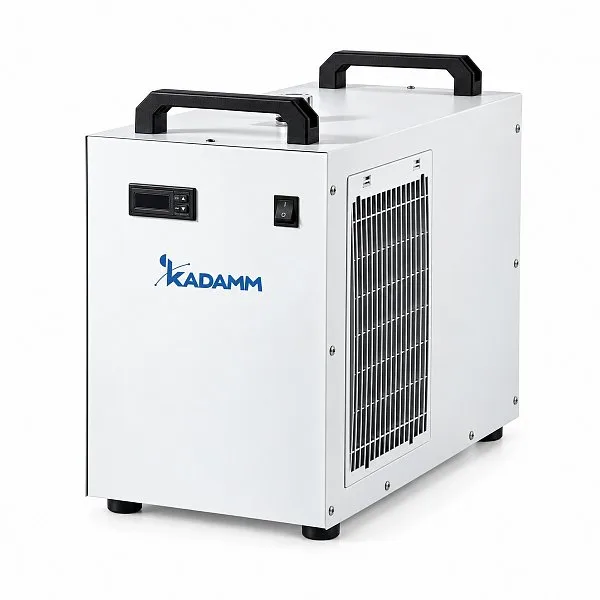

ЦТ-ОП	охладитель приборный · бак 6 л · +5…+20 °C	1 исполнение	10 л/мин · 1.49 кВт	Открыть

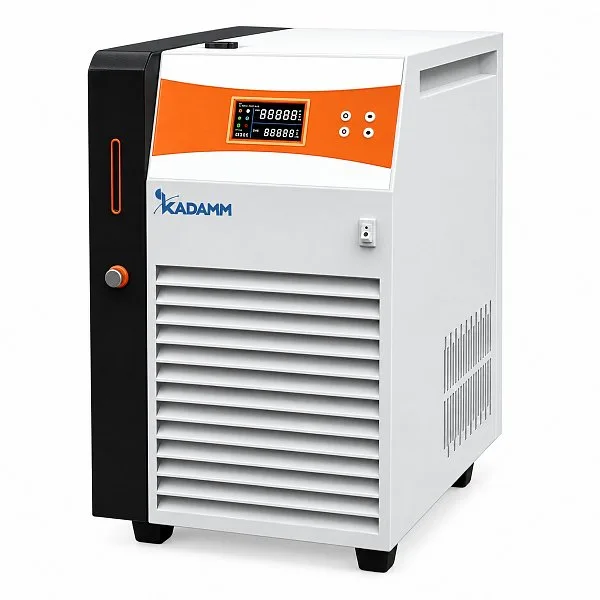

ЦТ-ОП8	охладитель рециркуляционный · бак 8 л · +5…+40 °C	1 исполнение	20 л/мин · 1.2 кВт · ±0.3 °C	Открыть

Составить спецификацию

Серии из таблицы и подбора, модели из конфигураторов карточек и оборудование других разделов собираются в один список: сохраните его в PDF, скачайте в Excel или отправьте нам на расчёт.

Комплектация и документы

Оборудование КАДАММ поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость», CE, ISO 9001. К каждой серии — техническое описание, цены и сроки — по запросу, поставка по всей России.
