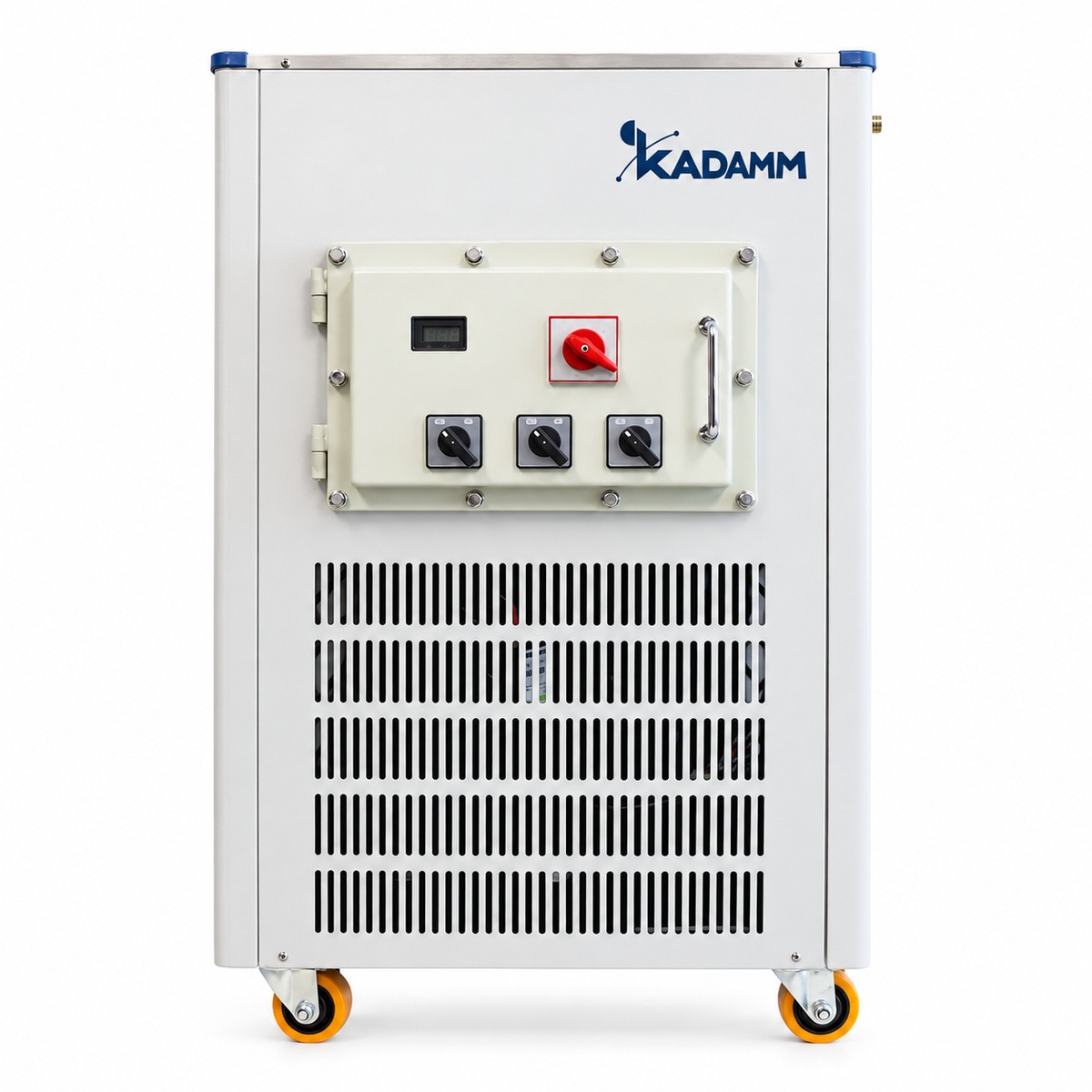

КАДАММ ЦТ-О20 — криостат циркуляционный 20 л, до −120 °C

КАДАММ ЦТ-О20 — напольные криостаты с открытой баней на 20 л для стеклянных реакторов 10 и 20 л с рубашкой 8 л и для роторных испарителей с колбой 20 л. Это первый бак основного ряда, у которого паспорт даёт габариты каждого исполнения и холодопроизводительность самого ходового — ЦТ-О20-40 отводит 6972 Вт на хладагенте R404A. Прибор только охлаждает: нагревателя нет, температура держится от комнатной вниз до предела исполнения микропроцессорным PID-регулятором с индикацией 0.1 °C; насос 20 л/мин с напором 4–6 м работает при давлении в контуре до 0.4 МПа. В карточке шесть исполнений — КАДАММ ЦТ-О20-20, ЦТ-О20-30, ЦТ-О20-40, ЦТ-О20-60, ЦТ-О20-80 и ЦТ-О20-120: глубины −10 и −25 °C, которые есть у баков 5 и 10 л, на 20 л не выпускаются, потому что укрупнённые реакторы и колбы редко обходятся столь малым запасом холода.

Шесть исполнений от 500×450×780 до 1050×800×1000 мм

Габариты ряда показывают, как растёт холодильная машина с глубиной. КАДАММ ЦТ-О20-20 и ЦТ-О20-30 на одноступенчатом компрессоре занимают 500×450×780 мм и питаются от 220 В; ЦТ-О20-40 с холодом 6972 Вт — 580×450×880 мм, тоже 220 В. Исполнения −60 и −80 °C на двухступенчатом каскаде заметно крупнее — 850×700×980 и 880×700×1000 мм — и выпускаются на 220 или 380 В по паспорту исполнения. Замыкает ряд ЦТ-О20-120 размером 1050×800×1000 мм на 380 В с каскадом глубокого холода. Бак 20 л, насос 20 л/мин, напор 4–6 м и предел 0.4 МПа у всех шести одинаковы, так что шланги, штуцеры и потребитель от выбора глубины не зависят. Холодопроизводительность и хладагент исполнений, кроме ЦТ-О20-40, указываются в паспорте при заказе. Взрывозащищённое исполнение для бака 20 л в ряду предусмотрено — его состав и маркировка уточняются у менеджера.

Реакторы 10 и 20 л: рубашка 8 л и запас по объёму бака

У реакторов КАДАММ РЕА-Р10 и РЕА-Р20 рубашка одинаковая — 8 л, и по листу подбора КАДАММ к ним закреплён криостат ЦТ-О20: бак 20 л перекрывает контур с запасом больше чем вдвое, поэтому уровень в открытой бане после заполнения рубашки остаётся высоким, а тепловой буфер не «проседает» при дозировании реагента. Отношение поверхности рубашки к объёму среды у 20 л ниже, чем у настольных колб, и охлаждение партии 10–13 л до уставки занимает больше времени — это ещё один довод в пользу бака 20 л вместо 10 л при той же глубине. Глубину выбирают с запасом 10–20 °C к температуре в среде: реакция при −20 °C — ЦТ-О20-40, при −50 °C — ЦТ-О20-80. Для стадий, где партию затем нужно греть, криостат не подходит: на реакторы 2–20 л рассчитаны криотермостаты КАДАММ ЦТ-К 20–30 л с нагревом до +200 °C.

Колба 20 л и 6972 Вт холода: под какие растворители

Испаритель КАДАММ РИ-20 основного ряда с колбой 20 л отгоняет за час объёмы, при которых теплота конденсации измеряется киловаттами, и здесь цифра 6972 Вт у ЦТ-О20-40 становится рабочим ориентиром, а не запасом. Правило выбора глубины прежнее: температура теплоносителя ниже точки кипения растворителя при рабочем давлении не менее чем на 10 °C. Вода, этанол, ацетон при бане до +60 °C — ЦТ-О20-20; этилацетат, ацетонитрил, гексан, толуол — ЦТ-О20-30; дихлорметан, эфир, пентан — ЦТ-О20-40. На колбе 20 л при высокой скорости отгонки разумно брать ступень глубже, чем на настольной: рабочая температура под нагрузкой ближе к пределу. Теплоноситель — вода с гликолем до −20…−30 °C, ниже этанол или низкотемпературное силиконовое масло; для открытой бани 20 л масло предпочтительнее, потому что не испаряется и не тянет влагу. Исполнения −60, −80 и −120 °C для отгонки не нужны — их берут под рубашки при −40…−70 °C, ловушки и криохимию.

Открытая баня 20 л как отдельное рабочее место

Бак 20 л достаточно велик, чтобы одновременно с внешним контуром охлаждать погружением приёмные колбы, ловушки перед вакуумным насосом и сосуды с образцами; крышка бани в комплекте снижает испарение и обмерзание зеркала. Одним криостатом 20 л практикуется и параллельное питание двух потребителей меньшего масштаба — например, испарителя с колбой 10 л и ловушки — через тройники, при условии, что суммарная нагрузка укладывается в холодопроизводительность, а длина шлангов не съедает напор 4–6 м. Если нужен тот же бак 20 л, но с датчиком PT100 и известными брендами компрессоров при пределе −10…−40 °C, посмотрите ряд 2 — КАДАММ ЦТ-О ряда 2 на 10–20 л — и ряд 3 КАДАММ ЦТ-О20-40.3 с ванной 21 л; для реакторов 30 л с рубашкой 9 л предназначен КАДАММ ЦТ-О30, для колб и реакторов 10 л — КАДАММ ЦТ-О10.

Криостаты КАДАММ ЦТ-О20 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Холодильная машина — герметичный компрессорный агрегат с воздушным охлаждением и защитами по давлению, перегреву и току; у ЦТ-О20-40 — хладагент R404A, холодопроизводительность 6972 Вт. Контур теплоносителя рассчитан на давление до 0.4 МПа. Стандартные исполнения не являются взрывозащищёнными: при этаноле в открытой бане обязательны крышка и вытяжка. Взрывозащищённое исполнение бака 20 л для взрывоопасных зон предусмотрено в ряду; его состав, маркировка и подтверждающие документы приводятся в паспорте конкретной поставки — уточняйте у менеджера до заказа.

• Электробезопасность — исполнения −20, −30 и −40 °C — 220 В, 50 Гц; −60 и −80 °C — 220 или 380 В по паспорту; −120 °C — 380 В; линия и автомат — по паспорту исполнения.
• Защиты холодильной машины — по давлению хладагента, перегреву и току компрессора; сигнализация при выходе за пределы.
• Гидравлическая безопасность — давление в контуре до 0.4 МПа; шланги, хомуты и тройники — по давлению и температуре; теплоизоляция на холоде.
• Механическая безопасность — напольные исполнения −60…−120 °C размером до 1050×800×1000 мм устанавливаются на ровный пол с зазором для воздушного охлаждения; перемещать только пустыми.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты, протоколы и документы Ex-исполнения — по запросу.

Стабильность температуры, мощность насоса, масса, холодопроизводительность и хладагент исполнений, кроме ЦТ-О20-40, состав Ex-исполнения — в паспорте конкретного исполнения; уточняйте у менеджера.

Криостат 20 л поставляется в сборе и устанавливается на пол рядом с реактором или испарителем; из внешней обвязки нужны два шланга, теплоноситель и, при нескольких потребителях, тройники. Порядок первого запуска для всех шести исполнений, различия — в габаритах и питании:

Обслуживание в процессе эксплуатации

• Теплоноситель — контроль уровня в открытой бане при каждом запуске; водно-гликолевые смеси и этанол набирают влагу — замена по регламенту руководства.
• Конденсатор воздушного охлаждения — чистка решётки и рёбер от пыли: у машины на 6972 Вт забитый конденсатор быстро снижает глубину холода.
• Открытая баня и крышка — иней при глубоком холоде удалять после оттаивания; крышка закрыта при работе с этанолом.
• Шланги, тройники, хомуты — осмотр на трещины и течь на холоде; замена при потере эластичности.
• Компрессор — герметичный, дозаправки не требует; при снижении глубины холода — сервис КАДАММ.
