Шаг 1. Что пойдёт через насос
Этот вопрос решает больше, чем все остальные. Пары растворителей конденсируются в масле и выводят масляный насос из режима. Унос капель из конденсатора безразличен водокольцевому и вреден мембранному. Кислые газы требуют коррозионностойкого тракта. Сухой чистый газ не создаёт проблем никому.
| Через насос идёт | Тип насоса | Серия |
|---|---|---|
| Пары органических растворителей | мембранный химстойкий | НС-МХ |
| Пары с уносом капель | водокольцевой | НС-В |
| Водяной пар | водокольцевой | НС-В |
| Кислые и агрессивные газы | коррозионностойкий | НС-РДК или НС-МП |
| Сухой газ, нужен глубокий вакуум | пластинчато-роторный | НС-РД |
| Сухой газ, масло недопустимо | сухой спиральный или винтовой | НС-С, НС-СВ |
Шаг 2. Предельный вакуум: докуда
Предельный вакуум — минимальное давление, до которого насос способен опуститься на закрытом герметичном объёме. Он определяет, какие задачи прибору вообще доступны, но брать «с большим запасом» бессмысленно и иногда вредно: для отгонки слишком глубокий вакуум означает бурное вскипание и выброс продукта.
| Задача | Нужное давление | Комментарий |
|---|---|---|
| Вакуумная фильтрация | 50–250 мбар | глубже не нужно: осадок уплотняется |
| Отгонка растворителей | 7–13 мбар | закрывает почти все растворители |
| Реактор под вакуумом | до 0.6 мбар | по методике процесса |
| Дегазация | единицы мбар | зависит от среды |
| Сушка под вакуумом | 10⁻² Па | двухступенчатый масляный |
| Вакуумные установки и печи | 10⁻² Па и глубже | с бустерной ступенью |
Шаг 3. Производительность: как быстро
Производительность — это скорость откачки газа, и именно она определяет, сколько времени система будет выходить на режим. Насос с превосходным предельным вакуумом, но малым расходом откачивает большой объём часами. Второй фактор — натекание: любая реальная система подсасывает воздух, и насос должен компенсировать это непрерывно.
Практическое правило: чем больше объём системы и чем больше в ней соединений, тем важнее производительность. Для настольного испарителя с короткой линией достаточно 18–60 л/мин; для реактора на 100 литров с длинной трассой смотрят уже на м³/ч.
Если предельный вакуум достигается, но медленно — вопрос к производительности. Если не достигается вовсе — проверьте натекание: чаще всего дело в затвердевшей трубке или лишних соединениях, а не в насосе.
Шаг 4. Обвязка
- Ловушка с холодом перед насосом: вымораживает пары, продлевает ресурс и возвращает растворитель. Холод даёт криостат.
- Контроллер вакуума — КАДАММ ВА-К или ВА-К1: насос не работает постоянно на пределе, а поддерживает заданное давление.
- Короткая герметичная линия. Каждое соединение — точка натекания; трубку берут стойкую к вашим парам.
- Отвод выхлопа в вытяжку, а при кислых парах — на газоочистку.
Типовые связки
| Прибор | Насос | Что ещё |
|---|---|---|
| Роторный испаритель | НС-МХ или НС-В | контроллер, криостат для конденсатора |
| Несколько фильтровальных установок | НС-В | 2–5 отборов от одного прибора |
| Реактор под вакуумом | НС-МП | контроллер, ловушка, газоочистка |
| Сушка под вакуумом | НС-РД | ловушка обязательна |

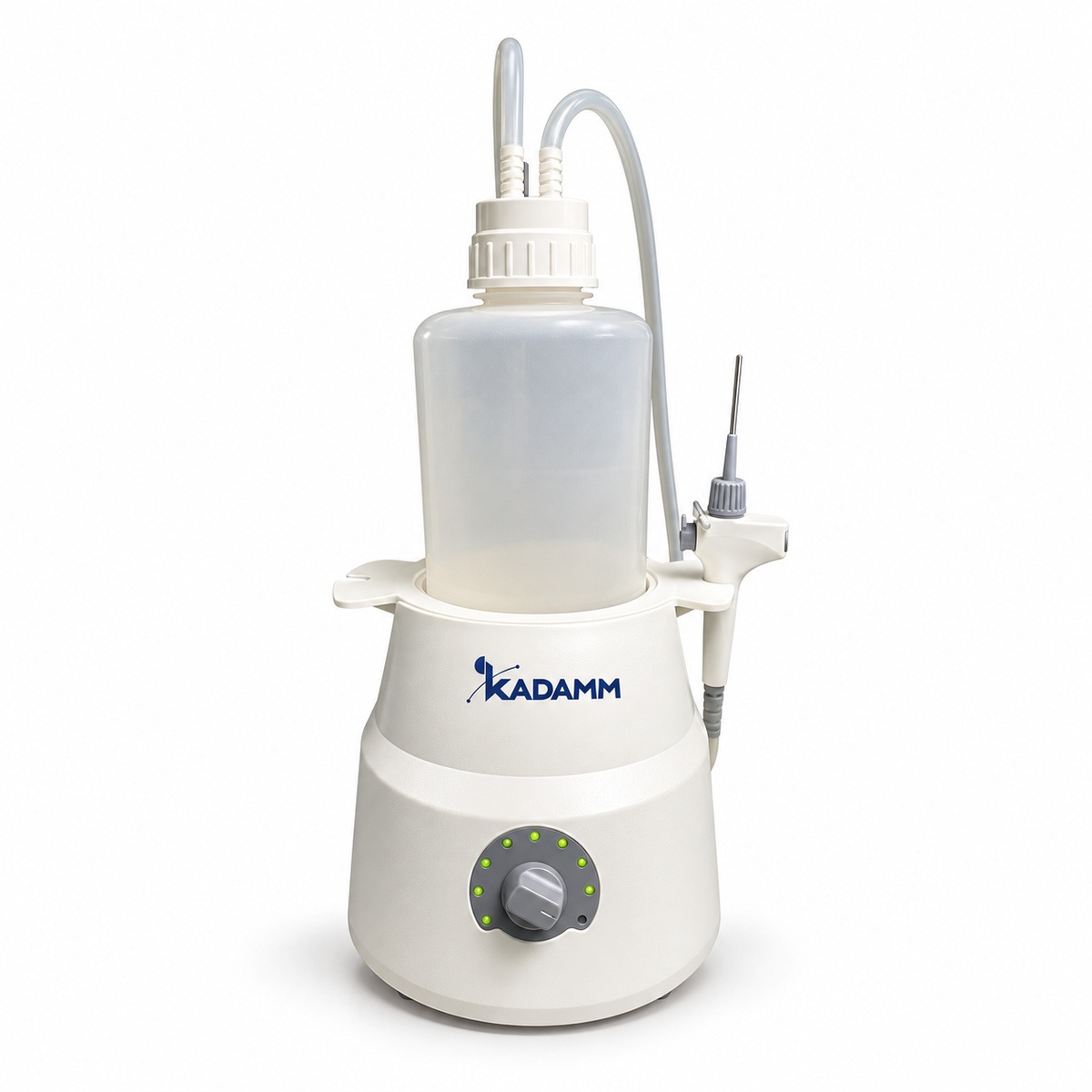

| Отсос надосадочной жидкости | аспиратор НС-А | бутыль 1–4 л, автостоп |
| Возврат растворителя из выхлопа | НС-МС | насос с узлом рекуперации |
Пять ошибок при подборе
- Смотреть только на предельный вакуум. Он говорит «докуда», но не «как быстро» и не «выживет ли насос в этой среде».
- Ставить масляный насос к испарителю без ловушки. Масло обводняется за считаные циклы.
- Брать вакуум с большим запасом для отгонки. Слишком низкое давление означает бурное вскипание и выброс в конденсатор.
- Экономить на контроллере. Без него режим невоспроизводим, а насос постоянно работает на пределе.
- Не считать натекание. Длинная линия с десятком соединений съедает производительность лучше любой ошибки в подборе.
Серии каталога
| Серия | Типоразмеры | Для чего | Ключевая особенность | |
|---|---|---|---|---|
| НС-МХ | 18–60 л/мин | Мембранный химстойкий | 7–13 мбар, PTFE | Открыть |
| НС-М | 15–60 л/мин | Мембранный компактный | 50–250 мбар, исполнения с нагнетанием | Открыть |
| НС-МП | 1–16 м³/ч | Мембранный многоступенчатый | До 0.6 мбар | Открыть |
| НС-В | 2–5 мест | Водокольцевой | Пары и капли безразличны | Открыть |
| НС-РД | 4–90 м³/ч | Двухступенчатый масляный | 4·10⁻² Па | Открыть |
| НС-РО | 20–300 м³/ч | Одноступенчатый масляный | Большой объём откачки | Открыть |
| НС-С | 10–20 м³/ч | Сухой спиральный | Без масла, 55 дБА | Открыть |
| НС-А | бутыль 1–4 л | Вакуум-аспиратор | До 600 мбар, автостоп | Открыть |
