Три серии вакуумных камер КАДАММ
Сравнение серий
| Серия | Материал | Разрежение | Размер камеры, мм | Особенности | |
|---|---|---|---|---|---|

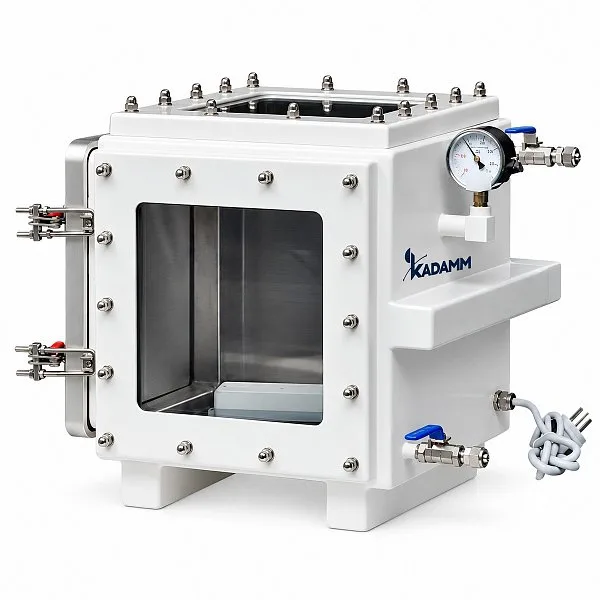

| КАДАММ ВБН вакуумная камера из нержавеющей стали | нержавеющая сталь, 3 мм | до −0,1 МПа | куб 400, 600, 800 (по внешнему габариту) | смотровая крышка, манометр; нестандартные размеры по заданию | |

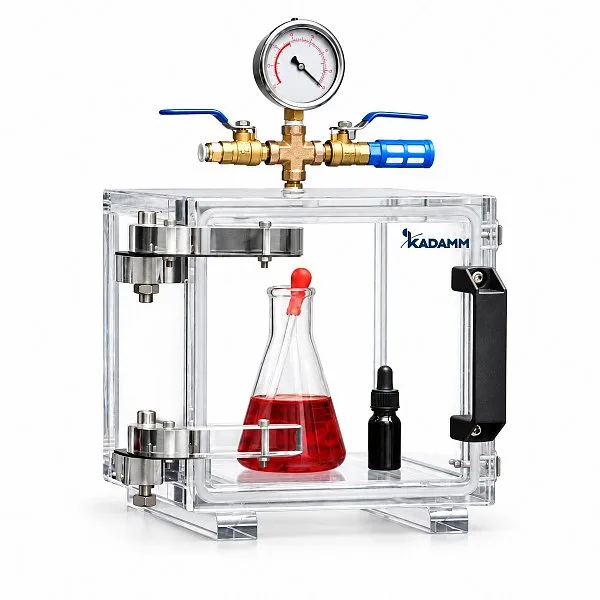

| КАДАММ ВБА прозрачная вакуумная камера из акрила | акрил 20–50 мм | до −0,1 МПа | куб 200, 300, 400, 490 | камера прозрачна целиком; нестандартные размеры по заданию | |

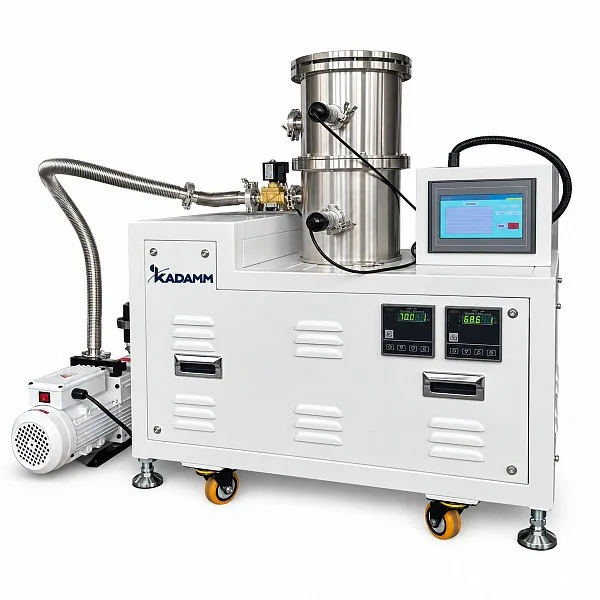

| КАДАММ ВБИ камера вакуумных испытаний | круглая камера | до 10 Па абсолютного примерно за 10 с | по заданию | молекулярный насос, программный цикл, запись кривой давления |
Зачем нужна вакуумная камера
- Дегазация компаундов и смол. Самая частая задача. Под вакуумом растворённый в смоле воздух выходит пузырьками, и отливка получается без раковин. Для эпоксидной смолы, силикона и полиуретана камера работает одинаково — меняется только время выдержки.
- Вакуумная пропитка. Под разрежением состав проникает в поры и зазоры, куда при атмосферном давлении не пускает запертый воздух.
- Литьё в силиконовые формы. Камера нужна дважды: чтобы дегазировать формовочную массу перед заливкой и саму отливку после неё.
- Сушка без нагрева. Растворитель и влагу удаляют при комнатной температуре, когда изделие греть нельзя.
- Проверка герметичности. Разрежение снаружи выдаёт негерметичный шов или уплотнение.
Нержавеющая сталь или акрил
Выбирают не по цене, а по тому, что будет происходить внутри.
Акрил — если процесс нужно видеть. В прозрачной камере видно, что происходит с материалом: на дегазации ясно, когда пузырьки перестали выходить, и выдержку заканчивают по факту, а не по таймеру наугад.
Нержавеющая сталь — если среда агрессивная или камера работает каждый день. Акрил плохо переносит растворители: от спиртов, ацетона и эфиров он мутнеет и под нагрузкой трескается. Стальной камере к тому же всё равно, сколько циклов она прошла и задели ли её при загрузке, а царапина на акриле со временем может стать трещиной.
Что понадобится кроме самой камеры
- Вакуумный насос. Выбирается по объёму камеры и нужному времени откачки, ставится рядом и подключается через фильтр масляного тумана.
- Ловушка паров. Нужна при работе с летучими растворителями: без неё пары попадают в насос и портят масло.
Поэтому камеру разумно брать сразу с насосом: время откачки будет подобрано под ваш объём, а насос — защищён от того, что вы откачиваете.
О глубине разрежения. Её определяют производительность насоса, герметичность камеры и сечение линии между ними. Решает самое слабое место: мощный насос на длинном тонком шланге откачает хуже, чем скромный на коротком и широком.
Похожие задачи, для которых нужна другая камера
Чтобы при подборе не возникло путаницы: три серии выше — это объём с разрежением для дегазации, пропитки, сушки без нагрева и испытаний. Есть смежные задачи, которые решают камерами другой конструкции:
- Сушка и стабилизация древесины. Тут нужна вакуумная сушильная камера с нагревом: разрежение лишь снижает температуру кипения воды, а тепло всё равно надо подводить.
- Вакуумное напыление. Другой уровень разрежения и своя оснастка — испарители, держатели, источники.
Если ваша задача из этого списка, опишите её в запросе — подберём решение отдельно. Камера для дегазации такой процесс не потянет, и результата не будет.
Устройство, размеры и цена вакуумной камеры
Устройство. Камера ВБН — куб из нержавеющей стали толщиной 3 мм со смотровой крышкой и манометром. ВБА — куб из акрила 20–50 мм, процесс виден со всех сторон. Обе держат разрежение до −0,1 МПа. Испытательная камера ВБИ круглая: при той же толщине стенки она выдерживает больший перепад давления, а молекулярный насос выводит её на 10 Па примерно за 10 секунд.
Нестандартные размеры. Серийные кубы — от 200 до 800 мм по стороне. Камеры другого размера, например 1000×1000×1000 мм, изготавливаются по заданию: укажите внутренний объём и что будет в камере.
Цена вакуумной камеры зависит от материала, размера и комплектации: вакуумный насос, система автоматического управления, нагрев и охлаждение камеры. Соберите позиции в спецификацию, и мы пришлём коммерческое предложение с ценой и сроком изготовления.
