Типы реакторов в разделе
Как выбрать тип и объём
Порядок простой: сначала определяется температурный режим, затем объём, затем способ выгрузки продукта. Если процесс требует охлаждения — нужен рубашечный или трёхслойный реактор и жидкостный термостат к нему. Если только нагрев до +180 °C — достаточно однослойного с баней. Объём сосуда берут с запасом 25–30 % над рабочей загрузкой: мешалка должна работать, а не гонять пену через горловину.
| Задача | Температурный режим | Тип реактора |
|---|---|---|
| Синтез с обратным холодильником | до +150 °C | однослойный РЕА-О или рубашечный РЕА-Р |
| Экзотермическая реакция с отводом тепла | −20…+100 °C | рубашечный РЕА-Р |
| Низкотемпературный синтез | −60…−80 °C | трёхслойный РЕА-Т или РЕА-ПТ |
| Кристаллизация с отделением осадка | −20…+150 °C | фильтр-реактор РЕА-К |
| Эмульгирование, гомогенизация | до +170 °C | вакуумный эмульсификатор РЕА-Э |
| Разгрузка вязкого продукта | −80…+250 °C | подъёмный поворотный РЕА-П |
| Давление выше атмосферного | до +350 °C | автоклавы РЕА-Д |
| Стекло не проходит по нагрузке | −0.1…+0.3 МПа | нержавеющие РЕА-Н |
Что нужно к реактору
Реактор сам по себе не работает: к нему подбирают обвязку. Минимальный комплект для рубашечного реактора — термостат или криостат по объёму рубашки и вакуумный насос, если процесс идёт под разрежением. Часто добавляют роторный испаритель для отгонки растворителя из полученного продукта и вакуумную арматуру: ловушки, контроллер вакуума, газоочистку.
- Термостат — по объёму рубашки и диапазону: нагрев до +250 °C, охлаждение до −80 °C. На карточке каждой серии есть шаг «Комплект» с подбором.
- Вакуумный насос — мембранный для отгонки растворителей, пластинчато-роторный для глубокого вакуума.
- Мешалка входит в реактор; отдельная верхнеприводная мешалка нужна для открытых ёмкостей.
- Ловушка и газоочистка — когда отходящие пары нельзя выпускать в вытяжку без обработки.

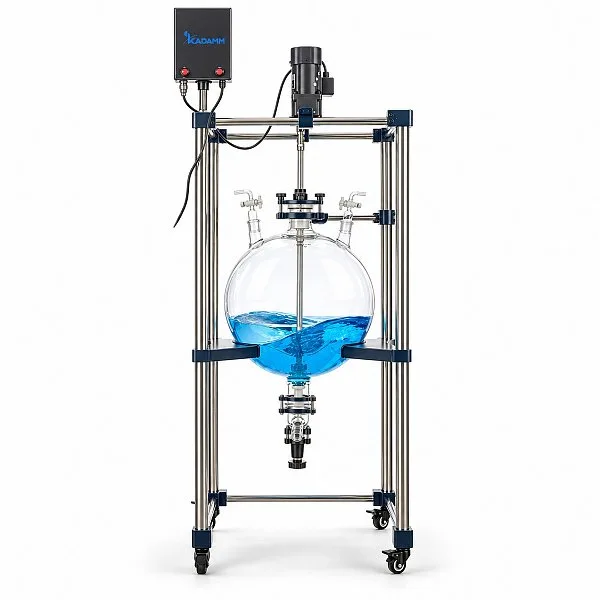

В разделе также стеклянные сепараторы с мешалкой КАДАММ ВА-С на 10–100 л — для экстракции, отстаивания и слива нижней фазы в одном сосуде.
Химический реактор в лаборатории: нагрев, давление, материал
Химический реактор — аппарат, в котором реакция идёт при заданных температуре, перемешивании и давлении; в лабораторном реакторе все три величины управляемы и воспроизводимы. Поэтому реактор для синтеза выбирают по режиму процесса — и прежде всего по тому, как он греется.
| Нагрев химического реактора | Диапазон | Охлаждение | Серии |
|---|---|---|---|
| Баня под сосудом, регулятор PID | до +180 °C | нет | однослойные РЕА-О, РЕА-О.2 |
| Рубашка и жидкостный термостат | −80…+250 °C | есть, тем же контуром | РЕА-Р, РЕА-Т, РЕА-П, РЕА-К |
| Встроенный электрический нагрев | до +350 °C | змеевик с водой (по комплектации) | автоклавы РЕА-Д |
| Рубашка нержавеющего реактора | −120…+260 °C по рубашке | от термостата; электронагрев рубашки — опция | РЕА-Н, РЕА-НП |
Отсюда три класса аппаратов раздела. Стеклянный реактор на 1–200 л работает при атмосферном давлении и под вакуумом: видно содержимое, стекло инертно почти к любой среде. Реактор из нержавеющей стали на 2–300 л держит от −0.1 до +0.3 МПа и не боится удара и абразива. Химический реактор высокого давления — лабораторный автоклав на 0.25–50 л до 22 МПа и +350 °C: гидрирование, окисление, полимеризация; гидротермальный автоклав для синтеза в водной среде под давлением — та же серия РЕА-Д. Химический автоклав не путают со стерилизационным: паровых стерилизаторов в разделе нет.
Купить реактор с мешалкой — значит выбрать серию по таблице ниже и собрать к ней комплект. Привод и мешалка входят в каждый реактор раздела, к рубашечному добавляют термостат по объёму рубашки (подача 20–80 л/мин в зависимости от объёма), к вакуумной отгонке — насос и контроллер. Всё это добавляется в спецификацию с карточки серии; по ней готовим коммерческое предложение, поставка по всей России.
Подобрать за 30 секунд
Все серии раздела
| Серия | Тип и типоразмеры | Исполнения | Особенности | |
|---|---|---|---|---|

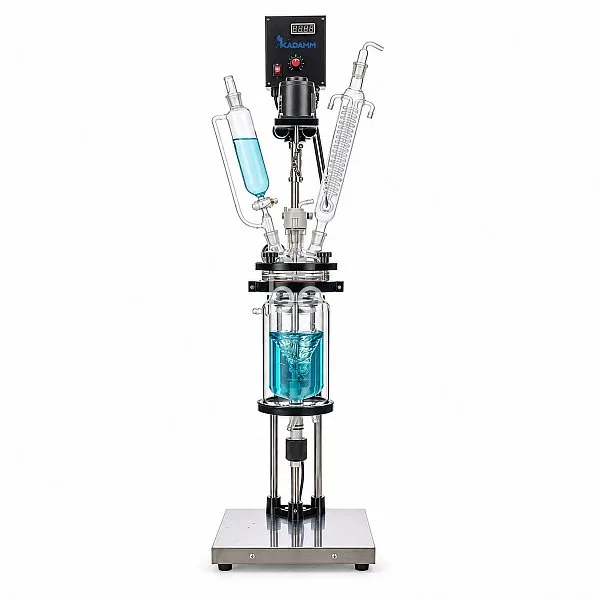

| РЕА-Р-1-5 | рубашечный, лабораторный · 1–5 л · −80…+250 °C | стандартное / Ex | 0–800 об/мин · настольная рама | Открыть |

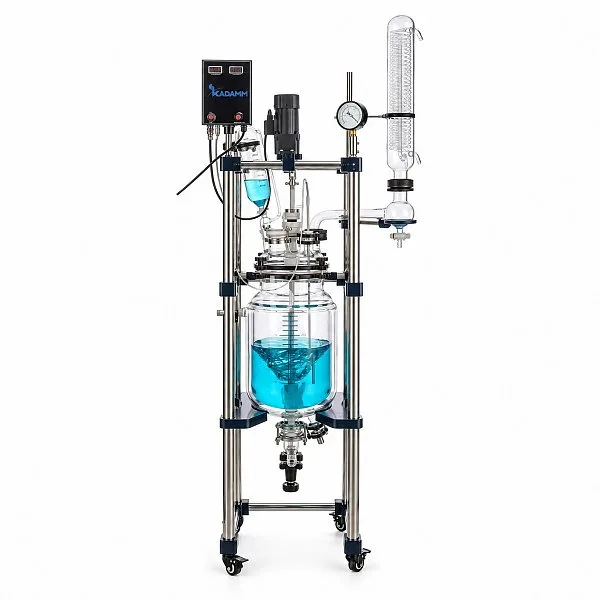

| РЕА-Р-10-100 | рубашечный, укрупнённый · 10–100 л · −80…+250 °C | стандартное / Ex | 0–450 об/мин · рама на колёсах | Открыть |
| РЕА-Р-150-200 | рубашечный, пилотный · 150–200 л · −80…+250 °C | стандартное / Ex | 0–280 об/мин · ёмкости 10 л в комплекте | Открыть |
| РЕА-Р.2 | рубашечный ряда 2, мотор-редуктор 1:3 · 1–50 л · момент до 2.42 Н·м | стандартное | 0–450 об/мин · LED-индикация | Открыть |

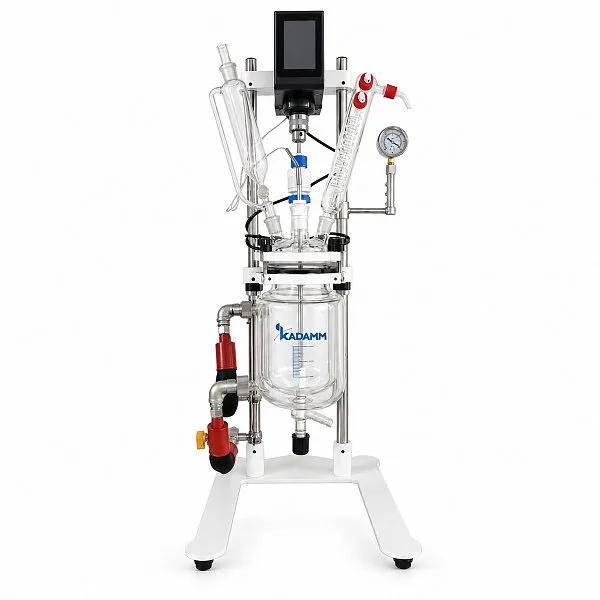

| РЕА-РН | настольный рубашечный, сенсорная панель · 1–5 л · 50–1500 об/мин | стандартное | индикация момента · таймер 99 ч | Открыть |

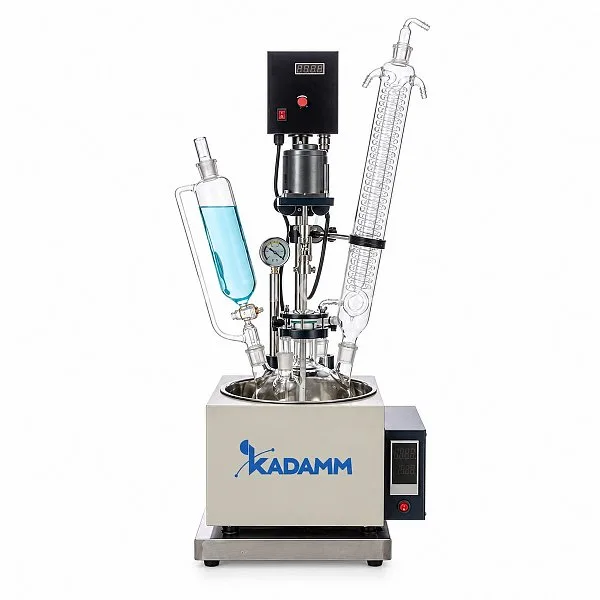

| РЕА-О-1-5 | однослойный, нагрев баней · 1–5 л · баня до 180 °C | стандартное | 0–800 об/мин · баня с PID | Открыть |

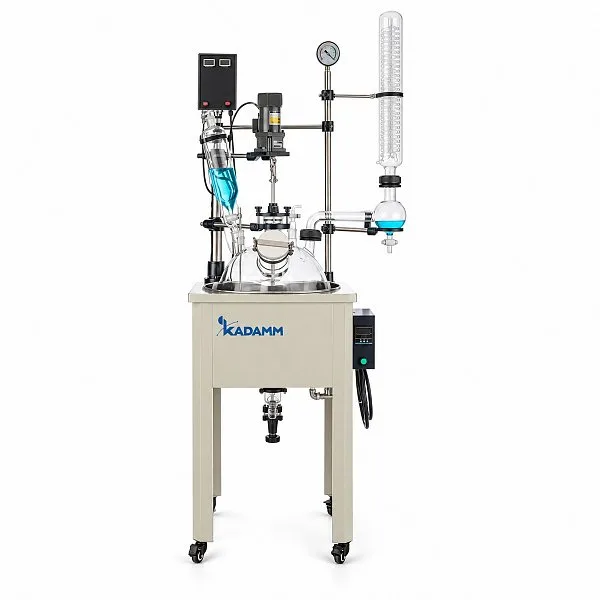

| РЕА-О-10-100 | однослойный, нагрев баней · 10–100 л · баня до 180 °C | стандартное / Ex | 0–450 об/мин · баня с PID | Открыть |

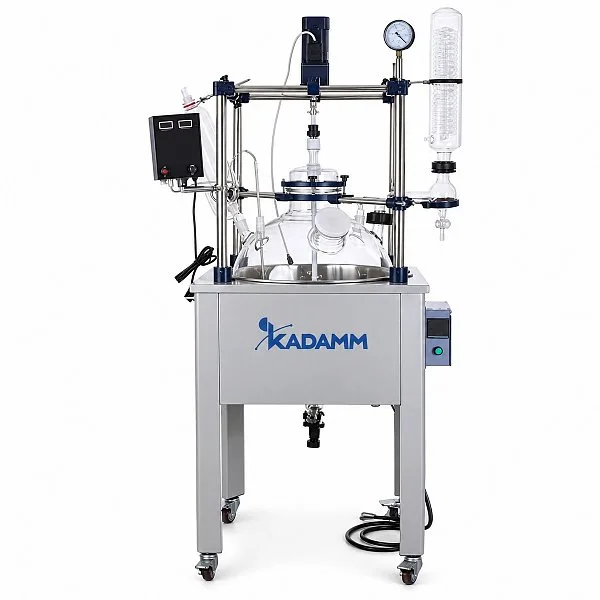

| РЕА-О-150-200 | однослойный, нагрев баней · 150–200 л · баня до 180 °C | стандартное / Ex | 0–450 об/мин · баня 10–12 кВт | Открыть |
| РЕА-О.2 | однослойный ряда 2, нагрев баней · 1–10 л · сосуд −80…+250 °C | стандартное | серповидная мешалка · вакуумметр | Открыть |

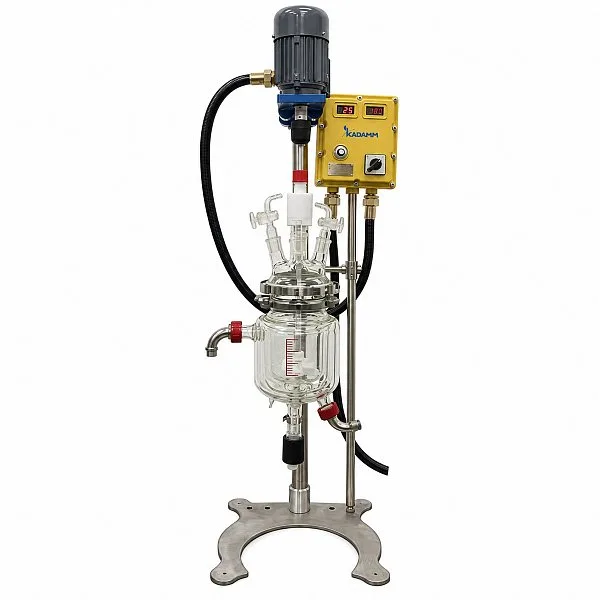

| РЕА-Т-1-5 | трёхслойный (вакуумная изоляция) · 1–5 л · −80…+250 °C | только Ex | 0–400 об/мин · мехуплотнение | Открыть |

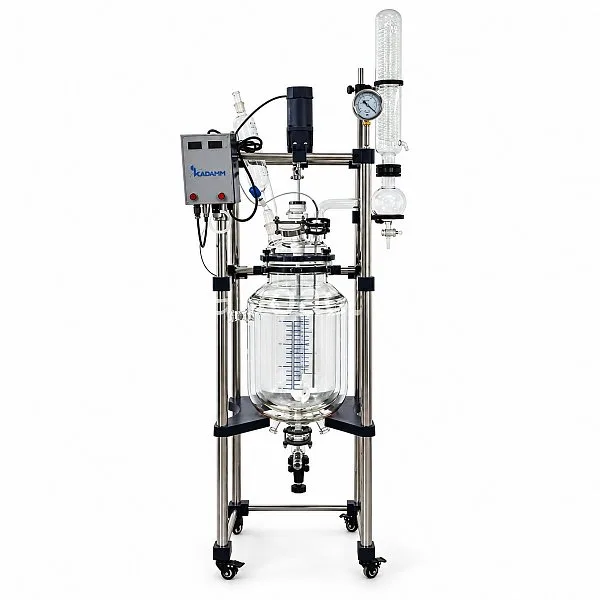

| РЕА-Т-10-100 | трёхслойный (вакуумная изоляция) · 10–100 л · −80…+250 °C | стандартное | 0–450 об/мин · мехуплотнение | Открыть |

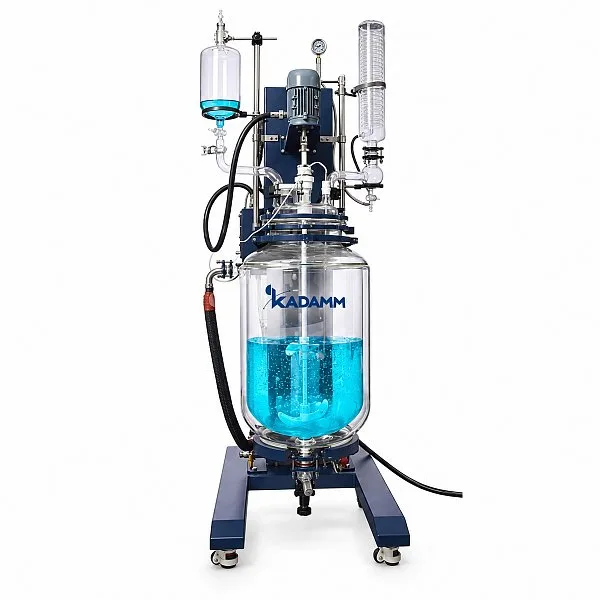

| РЕА-П-5-30 | подъёмный поворотный · 5–30 л · −80…+250 °C | стандартное / Ex | подъём крышки · поворот сосуда 360° | Открыть |

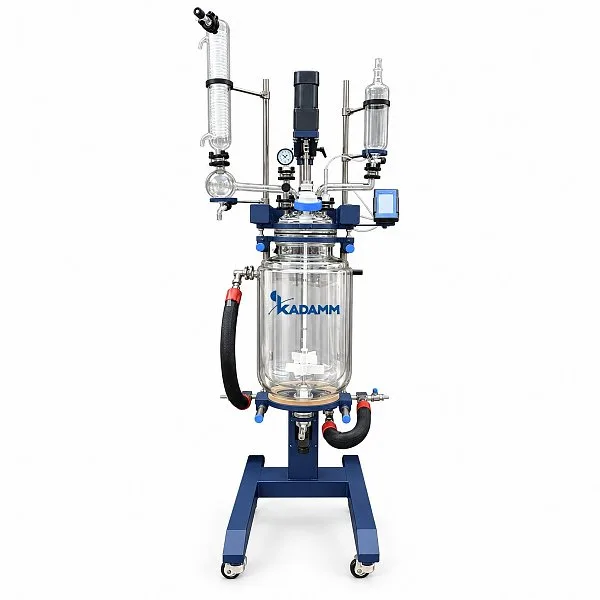

| РЕА-П-50-200 | подъёмный поворотный · 50–200 л · −80…+250 °C | стандартное / Ex (50–100 л) | подъём крышки · поворот сосуда 360° | Открыть |

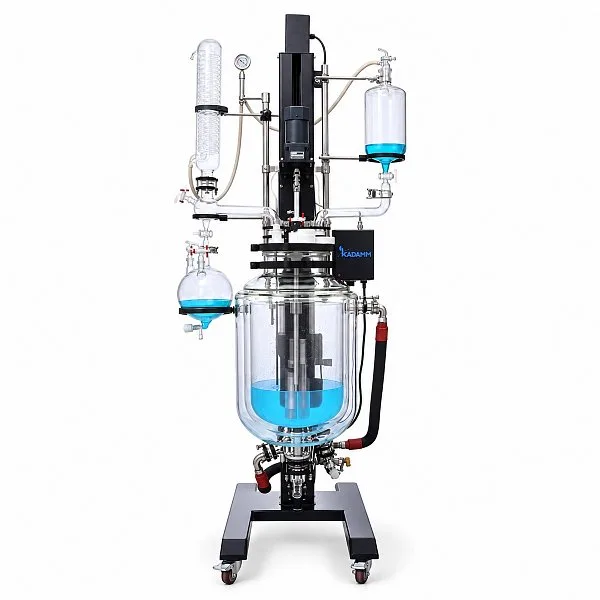

| РЕА-ПТ | подъёмный трёхслойный · 10–50 л · −80…+250 °C | стандартное | подъём крышки · вакуумная изоляция | Открыть |

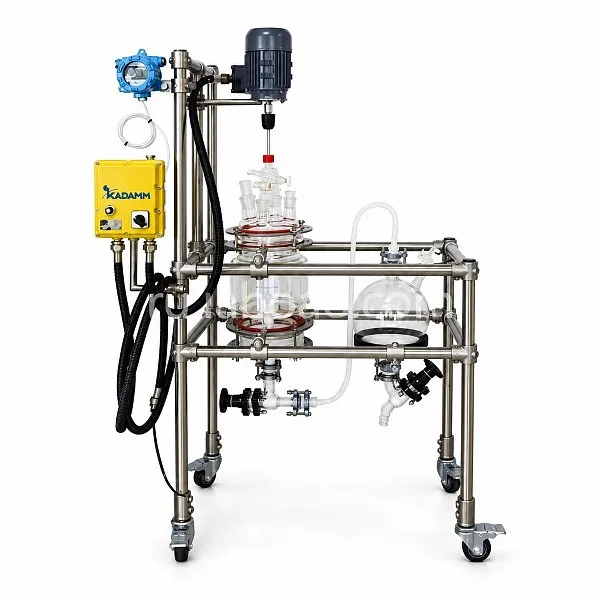

| РЕА-К-1-5 | фильтр-реактор с рубашкой · 1–5 л · фильтр 40–60 мкм | стандартное (Ex — опция) | 0–400 об/мин · трёхходовой клапан PTFE | Открыть |

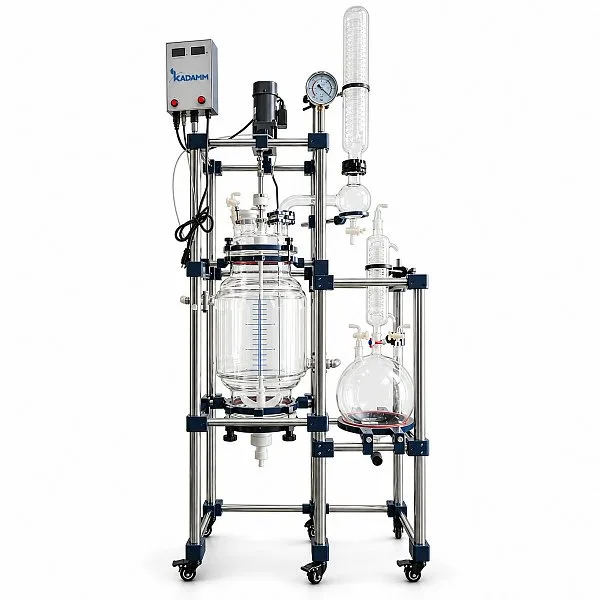

| РЕА-К-10-100 | фильтр-реактор с рубашкой · 10–100 л · фильтр 40–60 мкм | стандартное (Ex — опция) | 0–400 об/мин · двухъярусная мешалка | Открыть |

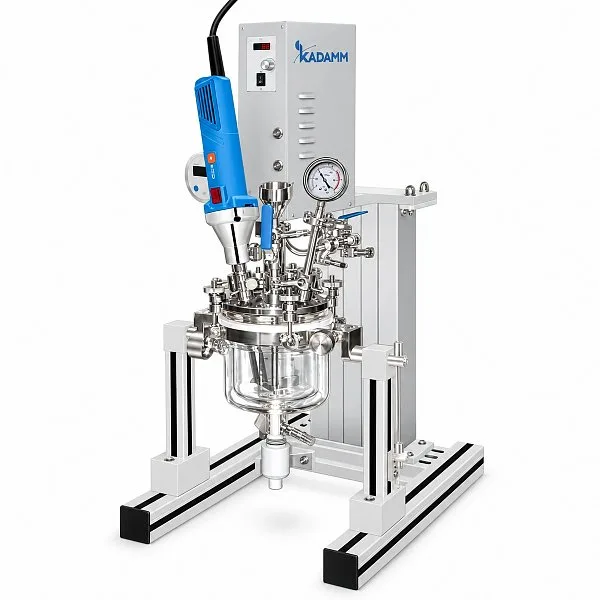

| РЕА-Э | вакуумный эмульсификатор · 0.3–5 л · до +170 °C | стандартное / А / АС | гомогенизатор до 30 000 об/мин | Открыть |

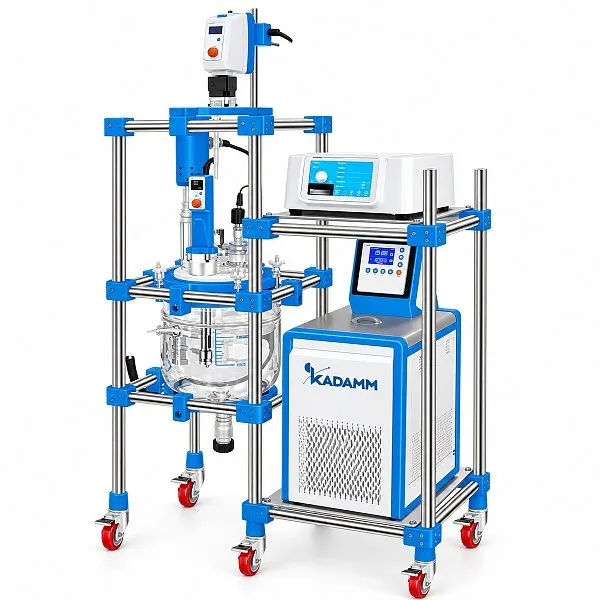

| РЕА-У | ультразвуковой · 5–20 л · 20–25 кГц | стандартное | ультразвук 2000–3500 Вт · 10–400 об/мин | Открыть |
| ВА-С | стеклянный сепаратор с мешалкой · 10–100 л | 4 исполнения | 0–450 об/мин · слив Ø33 мм | Открыть |
Комплектация и документы
Оборудование КАДАММ поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость», CE, ISO 9001. К каждой серии — техническое описание, цены и сроки — по запросу, поставка по всей России.
