Что такое рубашка и что она меняет
Рубашка — второй слой стекла вокруг рабочего сосуда, образующий замкнутую полость. По ней циркулирует теплоноситель от термостата: он либо отдаёт тепло содержимому, либо забирает его. Принципиальных отличий от нагрева в бане три.
- Двустороннее управление. Баня умеет только греть. Рубашка с термостатом греет и охлаждает, переключаясь автоматически по уставке — то есть удерживает температуру, а не просто подводит тепло.
- Скорость реакции на изменение. Теплоноситель прокачивается через рубашку постоянно, и смена его температуры доходит до содержимого за минуты. Баня инерционна: её масса сама по себе должна прогреться или остыть.
- Площадь контакта. Рубашка охватывает боковую поверхность сосуда целиком, а не только дно и нижнюю часть, как баня. При равной разнице температур тепла передаётся больше.
Практический признак, что рубашка нужна: если по ходу процесса температуру приходится не просто держать, а менять по программе — нагреть, выдержать, охладить с заданной скоростью, — однослойный реактор эту задачу не решает в принципе.
Где однослойного достаточно
Однослойный реактор — это сосуд без рубашки, который греется в бане с PID-регулятором до +180 °C. Такой конструкции хватает для заметной доли лабораторных задач, и брать рубашечный аппарат туда, где охлаждение не требуется, значит платить дважды: за сам реактор и за термостат с холодильной машиной.
| Задача | Нужна ли рубашка | Почему |
|---|---|---|
| Кипячение с обратным холодильником | нет | тепло только подводится |
| Выдержка при постоянной температуре до +180 °C | нет | баня держит уставку |
| Отгонка при атмосферном давлении | нет | охлаждение не требуется |
| Растворение и смешение | нет | тепловой эффект мал |
| Экзотермическая реакция | да | избыток тепла надо снимать |
| Кристаллизация с программой охлаждения | да | скорость охлаждения задаёт размер кристаллов |
| Процесс ниже комнатной температуры | да | баня охлаждать не умеет |
| Точное удержание при сильном тепловом эффекте | да | нужен активный отвод |
Почему у экзотермы нет вариантов
Экзотермическая реакция выделяет тепло, и если его не отводить, температура растёт. Дальше включается положительная обратная связь: скорость реакции зависит от температуры экспоненциально, поэтому нагрев ускоряет реакцию, ускорение реакции усиливает тепловыделение, и процесс разгоняется сам. В лабораторном масштабе это обычно заканчивается выбросом содержимого через горловину, в укрупнённом — хуже.
Баня здесь бесполезна принципиально: она подводит тепло, а не отводит. Даже если её выключить, инертная масса теплоносителя продолжит отдавать накопленное. Рубашка с теплоносителем от криостата снимает избыток по мере его выделения, и температура остаётся на уставке. Именно поэтому первый вопрос при выборе реактора — про тепловой эффект процесса, а не про объём.
Скорость охлаждения как параметр качества
В кристаллизации скорость охлаждения определяет размер и однородность кристаллов: медленное охлаждение даёт крупные правильные кристаллы, быстрое — мелкие, а резкое — аморфный осадок. Это не тонкость для избранных задач: от размера кристаллов зависят фильтруемость, чистота после промывки и скорость сушки продукта.
Задать скорость охлаждения можно только через рубашку с программируемым термостатом. У серий с сенсорной панелью, например КАДАММ ЦТ-КС, режим задаётся по шагам: температура, скорость перехода, выдержка. Однослойный реактор в бане остывает так, как остывает — со скоростью, которую задают масса теплоносителя и температура помещения.
Третий вариант: трёхслойный реактор
Когда процесс идёт при −60…−80 °C, обычной рубашки не хватает — и не по мощности термостата, а из-за потерь. Разница между содержимым и помещением достигает ста градусов, и тепло из воздуха идёт внутрь непрерывно. На наружной стенке конденсируется влага и намерзает иней, так что через несколько минут работы содержимое перестаёт быть видно.
Трёхслойный реактор решает обе задачи одним приёмом: между рубашкой и внешней стенкой создан вакуум, работающий как изоляция термоса. Потери резко падают, наружная стенка остаётся тёплой, конденсат не образуется, процесс виден. Для работы при комнатной температуре и выше третий слой избыточен и только удорожает аппарат.
Обратите внимание: трёхслойный реактор не даёт холод сам. Он только сохраняет то, что подаёт криостат. Глубину холода подбирают отдельно — по нижней точке процесса с запасом.
Сравнение по стоимости владения
Разница в цене между однослойным и рубашечным реактором — лишь часть картины. Считать нужно установку целиком.
| Статья | Однослойный | Рубашечный |
|---|---|---|
| Сам реактор | дешевле | дороже |
| Источник температуры | баня с PID | термостат или криостат |
| Теплоноситель | не требуется | требуется, с подбором по диапазону |
| Диапазон | до +180 °C, только нагрев | −80…+250 °C |
| Программа по температуре | нет | есть, с программируемым термостатом |
| Занимаемое место | меньше | больше на термостат |
Серии обоих типов
| Серия | Типоразмеры | Для чего | Ключевая особенность | |
|---|---|---|---|---|
| РЕА-О-1-5 | 1–5 л | Однослойные настольные | Баня с PID до +180 °C | Открыть |
| РЕА-О-10-100 | 10–100 л | Однослойные на раме | Без охлаждения | Открыть |
| РЕА-Р-1-5 | 1–5 л | Рубашечные настольные | −80…+250 °C | Открыть |
| РЕА-Р-10-100 | 10–100 л | Рубашечные на раме | Ex-исполнения | Открыть |

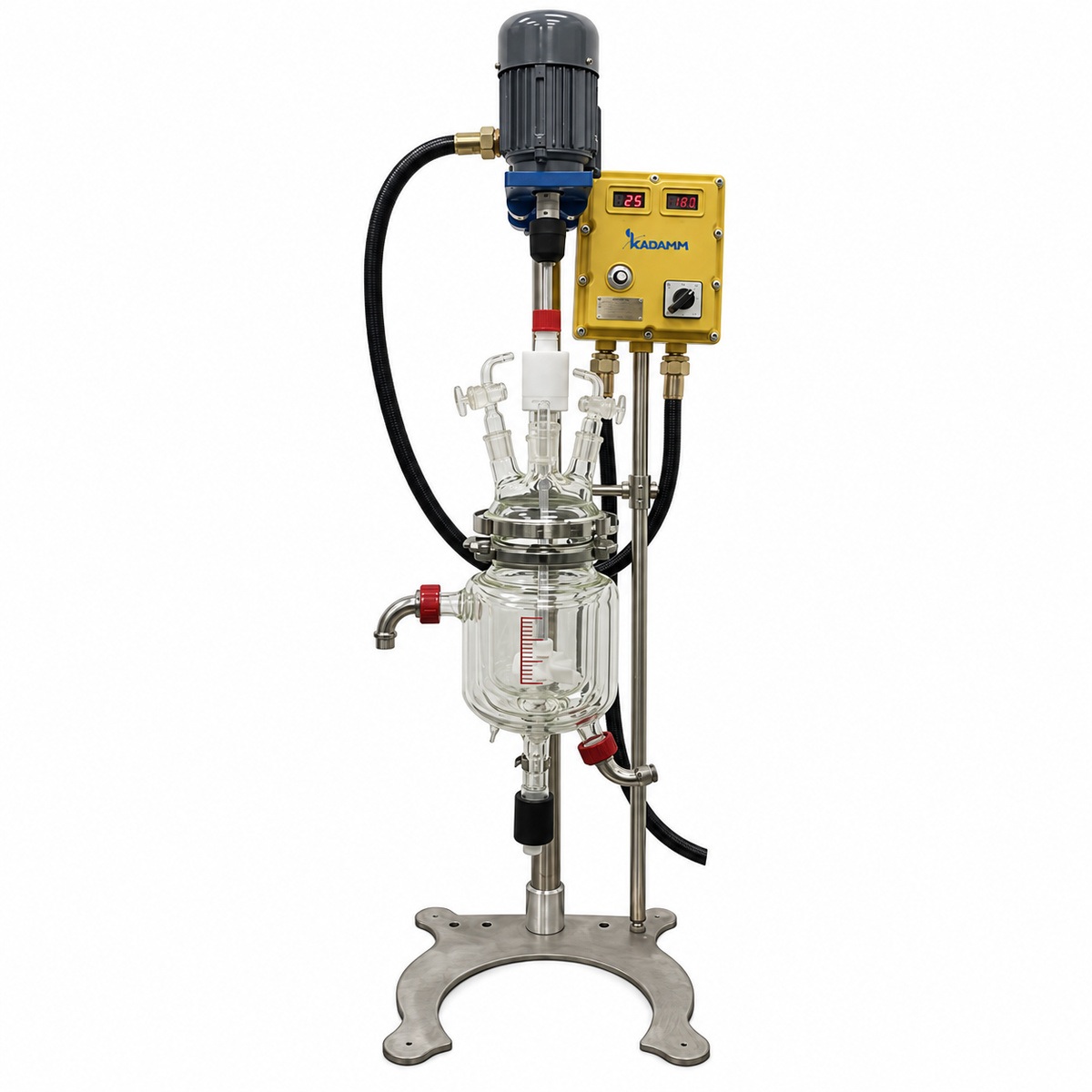

| РЕА-Т-1-5 | 1–5 л | Трёхслойные | Вакуумная изоляция | Открыть |
