Счётчики частиц в воздухе (счётчики аэрозольных частиц) для чистых помещений и ламинарных боксов
Счётчик частиц в воздухе показывает, сколько взвешенных частиц размером от 0,3 до 10 мкм приходится на кубометр, и по этой концентрации присваивает помещению или рабочей зоне бокса класс чистоты. В разделе 4 серии КАДАММ, все — лазерные счётчики аэрозольных частиц: два прибора с расходом 2,83 л/мин для лабораторий и проверки боксов и два на 28,3 л/мин для классификации чистых помещений и зон GMP, настольные от сети и портативные с аккумулятором.
Подобрать за 30 секунд
Сравнение серий раздела
| Прибор | Расход и классы | Размеры частиц | Исполнение | Питание | Связь и архив | Для чего |
|---|---|---|---|---|---|---|
| Расход 2,83 л/мин: лаборатории и рабочая зона боксов | ||||||

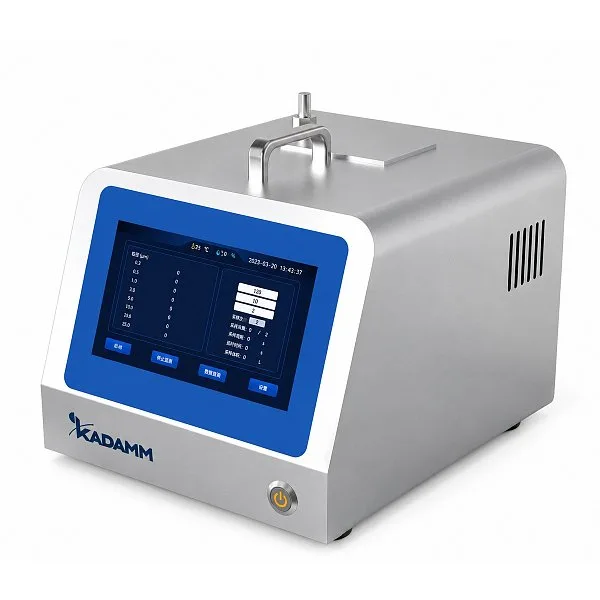

| КАДАММ СЧЧ-083 Настроить комплектацию → | 2,83 л/мин, ISO 6–8 | частицы 0,3–10 мкм, 6 каналов | настольный, от сети | 220 В, 100 Вт; без аккумулятора | USB, карта 4 ГБ, термопринтер | экран 7″, печать протокола |

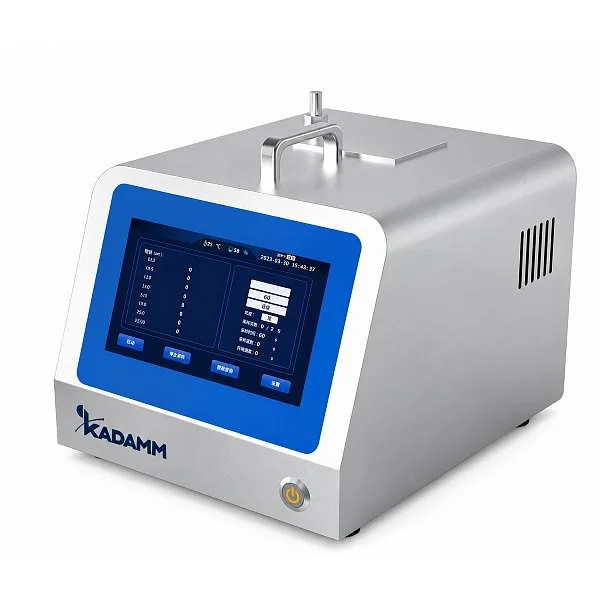

| КАДАММ СЧЧ-083С Настроить комплектацию → | 2,83 л/мин, ISO 5–8 | частицы 0,3–10 мкм | переносной, аккумулятор | 220 В, 100 Вт и встроенный аккумулятор | USB, карта 4 ГБ, термопринтер | нержавеющий корпус, проверка рабочей зоны боксов |
| Расход 28,3 л/мин: классификация чистых помещений и зон GMP | ||||||

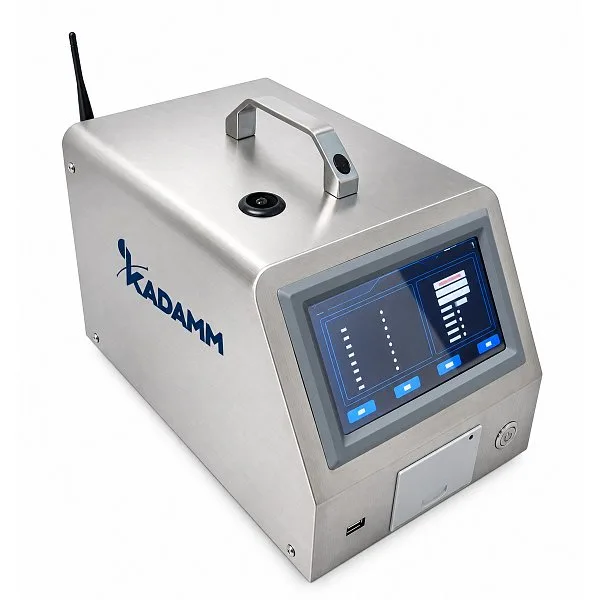

| КАДАММ СЧЧ-803 Настроить комплектацию → | 28,3 л/мин, ISO 5–8 | частицы 0,3–10 мкм, 8 порогов | настольный, от сети | 220 В, 150 Вт; аккумулятор по заказу | USB, RS-485, Ethernet, Wi-Fi, карта 4 ГБ, термопринтер | быстрая классификация, RS-485 и Ethernet |

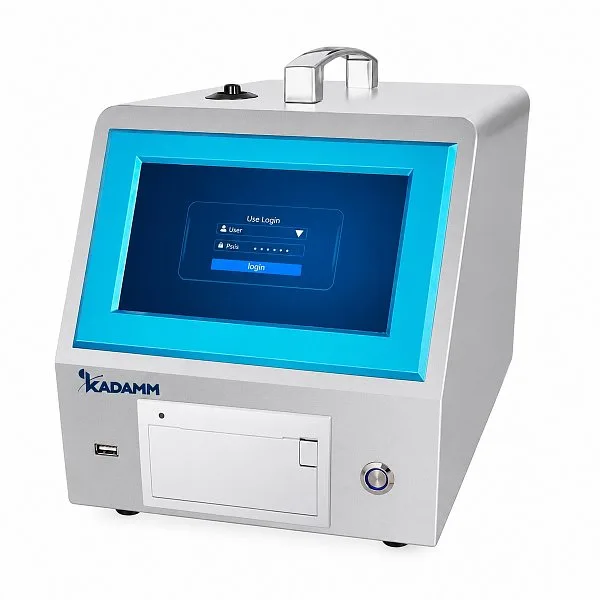

| КАДАММ СЧЧ-330 Настроить комплектацию → | 28,3 л/мин, GMP A–D | частицы 0,3–10 мкм, 8 порогов | переносной, от 4 ч | 220 В, 145 Вт и литиевый аккумулятор от 4 ч | USB-флеш (CSV), Wi-Fi, 500 000 записей, принтер | для фармпроизводства: 1 м³ за 35 мин, три уровня доступа |
Как работают лазерные счётчики частиц
Встроенный насос протягивает пробу через оптическую камеру с постоянным расходом, луч полупроводникового лазера с ресурсом больше 30 000 ч освещает каждую частицу, фотодетектор сортирует вспышки рассеянного света по порогам размера. Так прибор отдельно считает частицы воздуха, счётчик пересчитывает импульсы в концентрацию на м³ или фут³ и сразу выводит класс. У СЧЧ-083, СЧЧ-083С и СЧЧ-803 концентрация берётся по верхней границе 95 % доверительного интервала (UCL), класс присваивается по ГОСТ Р ИСО 14644-1. Перед замером счётчик выходит на нулевой фон быстрее чем за 10 минут.
Расход 2,83 или 28,3 л/мин
ГОСТ Р ИСО 14644-1 задаёт объём в точке по классу и размеру частиц, но не меньше 2 л и не меньше 1 минуты отбора. Для помещений ISO 7–8 при 2,83 л/мин выходит от 1 до 3 минут на точку, для ISO 5 по частицам 0,5 мкм нужно не меньше 5,7 л, около 2 минут. Если по правилам GMP в каждой точке зоны A отбирают 1 м³, счётчик на 28,3 л/мин справляется примерно за 35 минут, а на 2,83 л/мин понадобилось бы почти 6 часов. Число точек в помещении стандарт связывает с площадью.
Как выбрать счётчик частиц
| Что проверяете | Серия | Почему |
|---|---|---|
| комнаты ISO 6–8 с боксами, шлюзы, фон перед испытанием | СЧЧ-083 | шесть порогов 0,3–10 мкм, термопринтер, питание только от сети 220 В; ISO 5 не подтверждает |
| рабочая зона БМБ и ламинарного бокса (ISO 5) и комнаты вокруг | СЧЧ-083С | ISO 5–8, нержавеющий корпус, встроенный аккумулятор |
| чистые помещения ISO 5–8, постоянная точка мониторинга | СЧЧ-803 | 28,3 л/мин, восемь порогов, USB, RS-485, Ethernet и Wi-Fi |
| фармпроизводство и асептические блоки аптек, зоны A–D | СЧЧ-330 | 28,3 л/мин, аккумулятор от 4 ч, три уровня прав, архив 500 000 записей |
Портативные счётчики частиц берут, когда обходят несколько комнат или точки внутри камеры бокса: шнур не лежит в проёме и не сбивает нисходящий поток. Стационарный счётчик частиц ставят там, где замеры идут каждый день в одном месте: СЧЧ-083 в лаборатории, СЧЧ-803 в чистой комнате с передачей данных по сети.
Проверка ламинарных боксов и БМБ
В рабочей камере бокса микробиологической безопасности II класса и ламинарного бокса нормируется ISO 5: её проверяют СЧЧ-083С, СЧЧ-803 и СЧЧ-330, а СЧЧ-083 остаётся для комнаты вокруг. Класс подтверждают после установки, переноса и замены фильтров. СЧЧ-083С и СЧЧ-330 применяют и для поиска неплотностей: поверхность фильтра сканируют, подавая аэрозоль с другой стороны. У боксов с двумя фильтрами ULPA в камере ISO 4, это ниже границы диапазона приборов; схему подтверждения подскажут наши инженеры. Скорость потока в проёме меряют термоанемометром АНМ-40, порядок проверки — в статье о проверке бокса микробиологической безопасности.
Внесён ли прибор в Госреестр СИ и доступна ли поверка, уточняйте у менеджера до заказа. Для внутреннего контроля хватает калибровки, для аттестации перед надзором нужен статус средства измерений.
Как ещё называют
Приборы раздела ищут как «счётчик частиц в воздухе для чистых помещений», «оптический счётчик частиц», «счётчик пылевых частиц» и «автоматический счётчик частиц». Портативные СЧЧ-083С и СЧЧ-330 спрашивают и как «ручной счётчик частиц».
Частые вопросы
Смежные разделы
Добавьте счётчик в спецификацию и укажите в комментарии класс помещения и объект проверки (бокс, чистая комната или зоны GMP) — подберём счётчик частиц. Купить его можно отдельно или комплектом к боксу; цену и срок поставки укажем в коммерческом предложении.
