Вытяжные шкафы

Вытяжной шкаф убирает из рабочей зоны пары растворителей, кислот и аэрозоли: воздух втягивается в проём и либо уходит по воздуховоду в вентиляцию здания, либо очищается фильтром и возвращается в помещение. От этого выбора зависит почти всё остальное — от монтажа до перечня веществ, с которыми можно работать. В разделе 15 серий КАДАММ: напольные и настольные шкафы с отводом, автономные модели с угольным фильтром, кислотостойкие корпуса из полипропилена со скрубберами и шкафы проходного типа для крупных установок.

Подобрать вытяжной шкаф за 30 секунд

Разделы

Сравнение всех серий вытяжных шкафов

С отводом или без отвода

С чего начать выбор

Сначала посмотрите, есть ли в помещении вытяжной канал. Если есть — берите шкаф с отводом: он не ограничивает перечень веществ и не требует расходников. Если канала нет и проложить его нельзя, подойдёт автономная модель с угольным фильтром, но работать в ней можно только с органическими растворителями. Для концентрированных кислот в любом случае нужен корпус из полипропилена.

Как выбрать вытяжной шкаф: пять шагов

1. Вещества и задача. Шкаф вытяжной химический или вытяжной шкаф для химической лаборатории выбирают по реактивам, а не по ширине. Запишите, что будет в шкафу, в каком количестве и как часто: разовое вскрытие флакона и ежедневное кипячение кислоты — разные нагрузки. Неизвестные смеси и реакции с выделением газа сразу означают отвод в вентиляцию.
2. С отводом или с фильтром. Есть вытяжной канал — шкаф с отводом, он не ограничивает перечень веществ. Канала нет — автономный шкаф с угольным фильтром, но только для органики в умеренных объёмах. Подробно — в статье «С отводом или без».

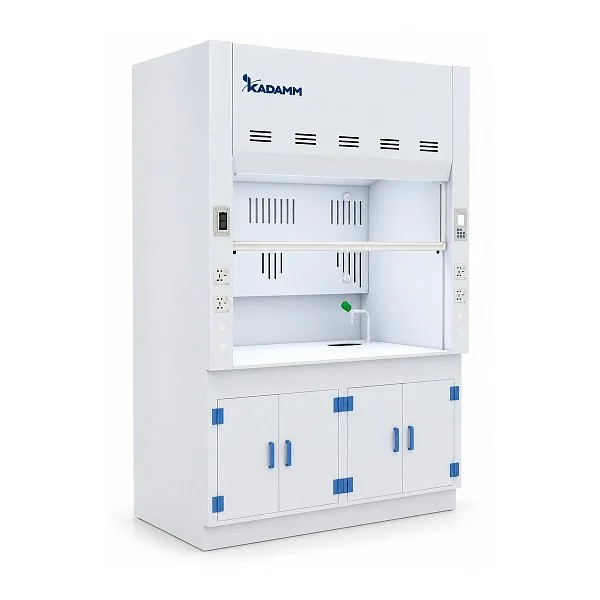

3. Кислотостойкость и материал поверхности. Для растворителей, разбавленных кислот и щелочей хватает стали с порошковым покрытием и фенольной столешницы. Концентрированные кислоты — корпус из полипропилена 8 мм; перхлорная — полипропилен со скруббером. Материалы разобраны в статье о шкафах для кислот.

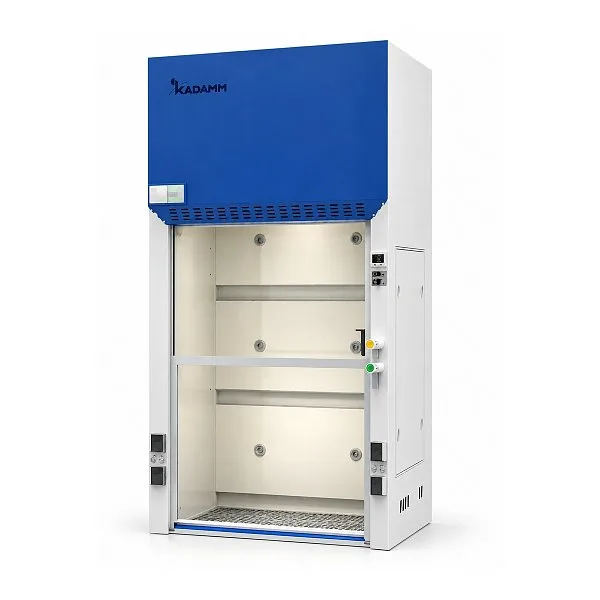

4. Ширина, проём и высота зоны. Ширину считают по тому, что стоит в шкафу постоянно, плюс место для рук. Проём окна (310–910 мм у разных серий) решает, пройдёт ли посуда внутрь; установка выше метра требует шкафа проходного типа.
5. Комплектация. Раковина и краны воды, газовый кран, влагозащищённые розетки, стекло на электроприводе, сигнализация потока и ресурса фильтра, УФ-лампа с таймером. Что в серии штатно, а что опция — видно в карточке и в таблице сравнения ниже.

Про запас берите возможности отвода, а не размер: шкаф с отводом справится и с тем, что задержал бы фильтр, а шкафу с фильтром кислоты не доверишь.

Где применяют лабораторные вытяжные шкафы

Размеры: вытяжной шкаф 900, 1200, 1500, 1800 мм

Типоразмер вытяжного шкафа задают по ширине корпуса. Напольный шкаф — это моноблок высотой до 2550 мм с тумбой или подставкой в основании, настольный — 700–1150 мм в высоту. Чаще всего ищут вытяжной шкаф 1200 и 1500 мм; в каталоге есть ширины от 580 до 1847 мм.

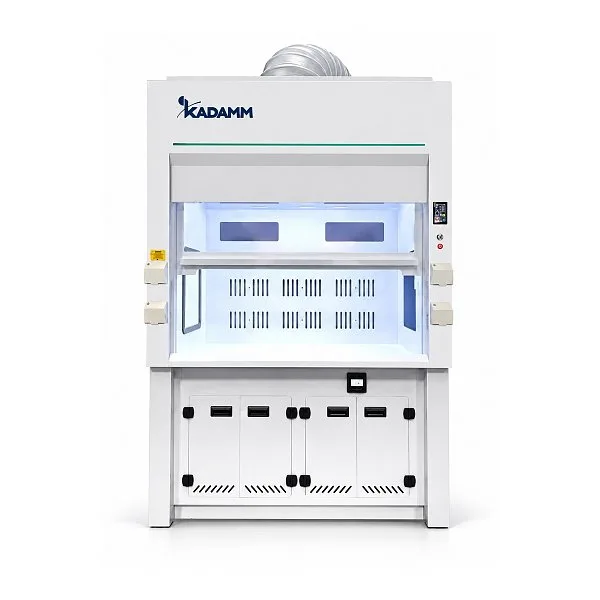

Шкаф вытяжной 900 мм — это ВШ-ПП-С; вытяжной шкаф 1200, вытяжной шкаф 1500 и шкаф вытяжной 1800 мм есть почти во всех напольных сериях. Шкаф вытяжной лабораторный шире 1200 мм обычно ставят на потоковую работу.

Устройство и оборудование вытяжного шкафа

Устройство и назначение вытяжного шкафа просты: вентилятор создаёт разрежение, воздух помещения входит в рабочий проём под стеклом, подхватывает пары и уходит через щели задней стенки-дефлектора в вентиляцию или на фильтр. Пока скорость в проёме достаточна, пары не выходят навстречу потоку; у шкафов КАДАММ она регулируется в пределах 0,2–0,8 м/с. Основное оборудование вытяжного шкафа:

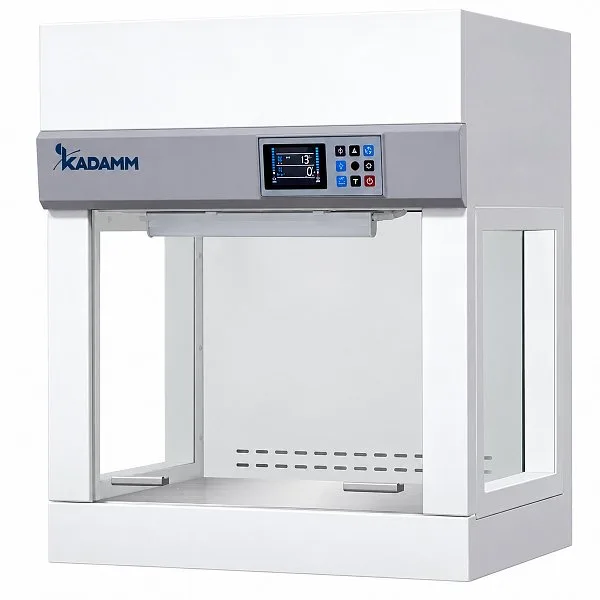

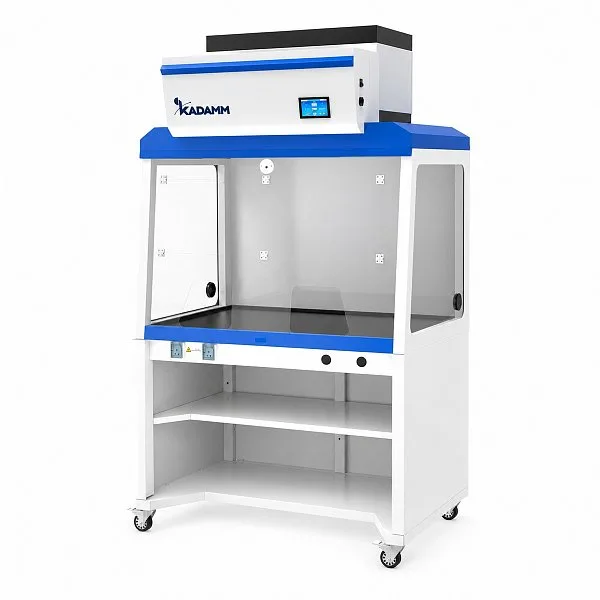

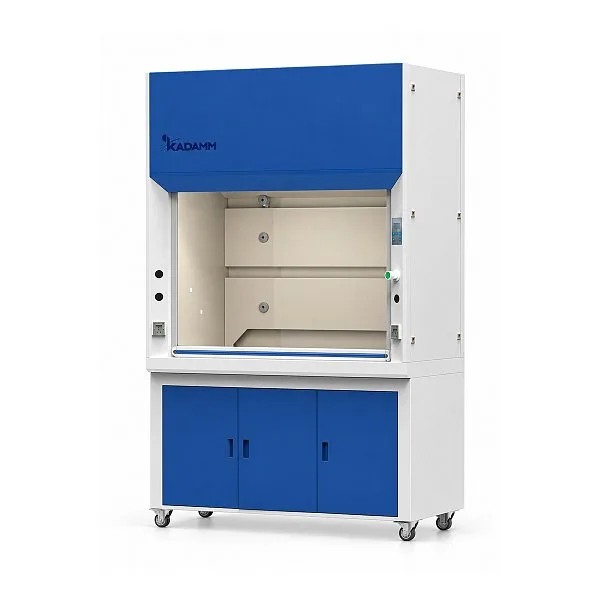

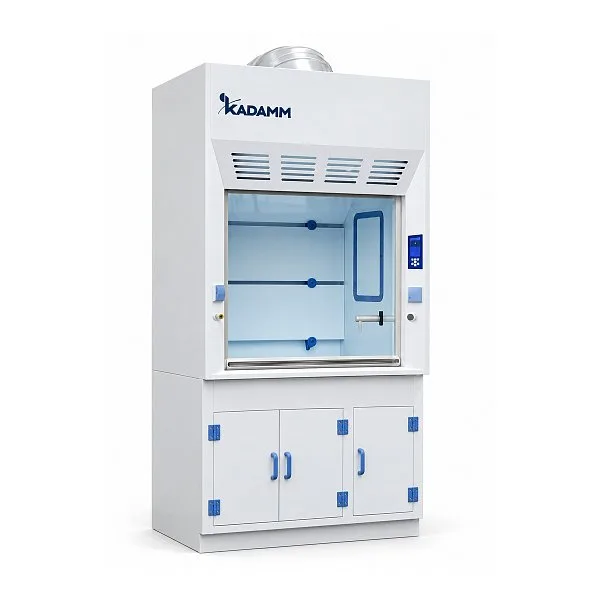

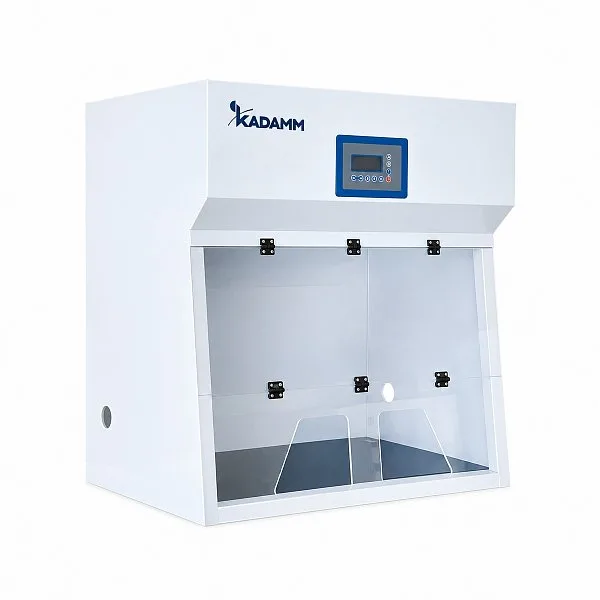

• корпус: металлический (сталь с порошковым покрытием) — серии ВШ-ДБ, ВШ-ДБ700, ВШ-ДБУ, ВШ-ДБЛ, ВШ-ДМ, ВШ-ДБ С/СК, ВШ-БД, ВШ-МН, ВШ-БД-Т, ВШ-ВИ; из полипропилена 8 мм — ВШ-ПП, ВШ-ПП-Г, ВШ-ПП-Ф, ВШ-ПП-С, ВШ-БД-ПП;

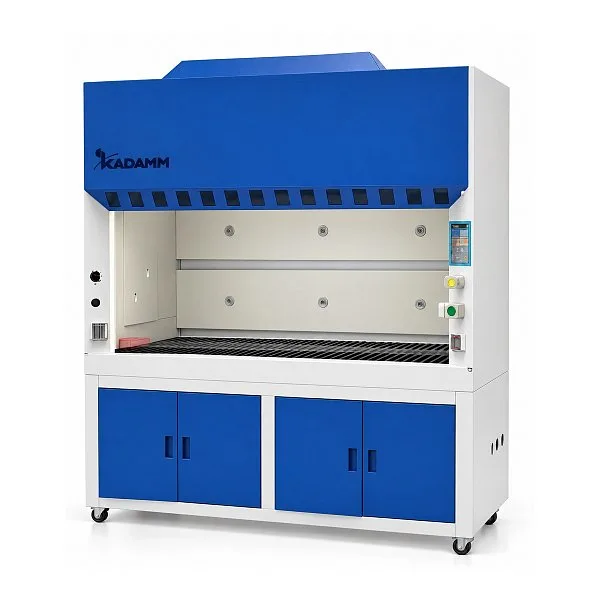

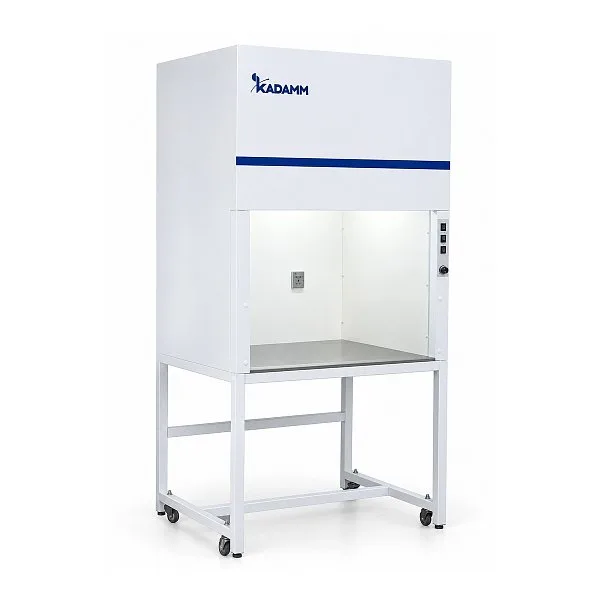

• фронтальное стекло: ручное с противовесом или на электроприводе (ВШ-ДБЛ, ВШ-ДМ);
• столешница: фенольный компаунд-ламинат в большинстве серий, химически стойкая плита, нержавеющая сталь или эпоксидная смола; керамическая и эпоксидная — по заказу в кислотостойких сериях;
• вентилятор и патрубок воздуховода Ø250 или 300 мм у шкафов с отводом, угольный фильтр и HEPA H14 — у автономных;
• свет, панель управления, влагозащищённые розетки, краны и раковина — по серии.

Металлические вытяжные шкафы закрывают большинство задач химической лаборатории, полипропиленовые нужны там, где каждый день концентрированные кислоты. Подробнее — в статьях об устройстве вытяжного шкафа и о характеристиках.

Вытяжной шкаф с водой, мойкой и кранами

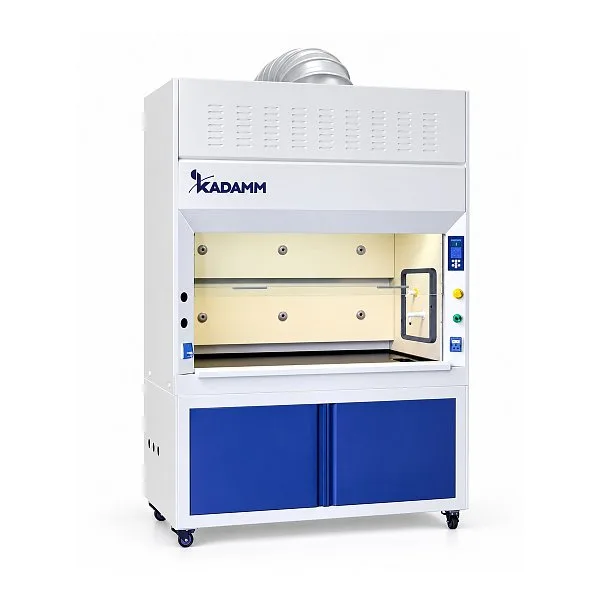

Шкаф вытяжной с мойкой и вытяжной шкаф с водой нужны, когда в рабочей зоне моют посуду, разбавляют реактивы или подают воду на холодильник. Раковина с краном стоит в сериях ВШ-ДБ, ВШ-ДБ700, ВШ-ДБУ, ВШ-ДБЛ, ВШ-ДБ С/СК, ВШ-ПП, ВШ-ПП-Г, ВШ-ПП-Ф, ВШ-ПП-С, ВШ-БД, ВШ-ВИ; кран газа и воды — в ВШ-ДБ С/СК, ВШ-ПП, ВШ-ПП-Г, ВШ-ПП-Ф, ВШ-ПП-С, ВШ-БД, ВШ-ВИ. В кислотостойких шкафах раковина и краны из полипропилена. Подводку воды и слив готовят до установки шкафа.

Требования и паспорт вытяжного шкафа

Требования к вытяжным шкафам задаёт серия ГОСТ Р ЕН 14175: шкаф должен удерживать пары в рабочей зоне, и это проверяют замером скорости воздуха в проёме при пуске и после любых изменений вентиляции. В паспорте вытяжного шкафа указывают габариты, проём окна, скорость в проёме и диапазон её регулировки, производительность отсоса, диаметр патрубка, материалы, питание и шум; у автономных — тип фильтра и его ресурс. Шкафы КАДАММ работают от сети 220 В; паспорт и сведения о декларации ЕАЭС (ТР ТС 004/2011 и 020/2011) пришлём по запросу. Подробно — в статьях о требованиях и проверке и о правилах работы в вытяжном шкафу.

Вытяжной шкаф: купить и рассчитать

Шкаф вытяжной: цена зависит от серии, ширины и комплектации. Химический шкаф для лаборатории подбирают под перечень веществ, вентиляцию и рабочее место, поэтому стоимость считаем по спецификации: соберите серии из таблицы сравнения или подбора в список и отправьте нам — пришлём расчёт, характеристики для проекта вентиляции и сроки поставки.
