Трубчатые печи

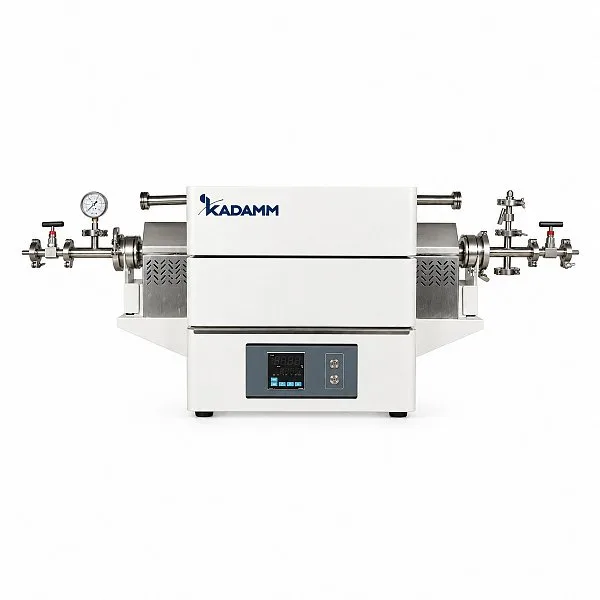

КАДАММ МПТ-12 — трубчатая печь до 1200 °C, труба Ø50–100 мм

Температура макс.: 1200 °C

Подробнее

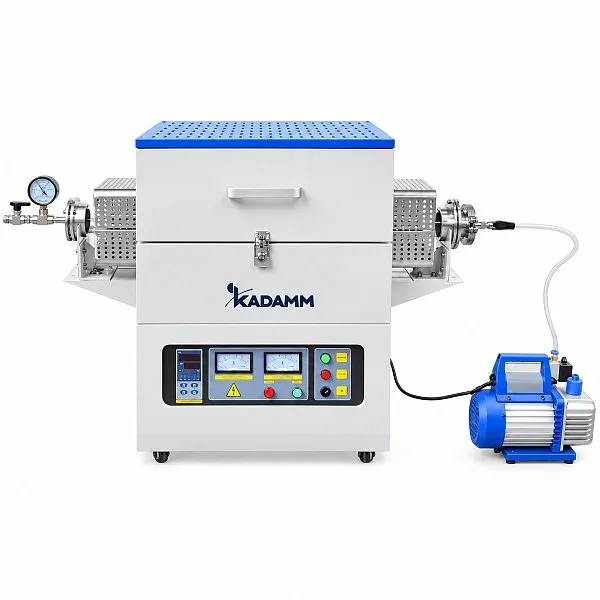

КАДАММ МПТ-12Б — трубчатая печь до 1200 °C, труба Ø40–100 мм

Температура макс.: 1200 °C

Подробнее

КАДАММ МПТ-14 — трубчатая печь до 1400 °C, труба Ø40–80 мм

Температура макс.: 1400 °C

Подробнее

КАДАММ МПТ-14Б — трубчатая печь до 1400 °C, труба Ø40–100 мм

Температура макс.: 1400 °C

Подробнее

КАДАММ МПТ-16 — трубчатая печь до 1600 °C, труба Ø50–100 мм

Температура макс.: 1600 °C

Подробнее

КАДАММ МПТ-17Б — трубчатая печь до 1700 °C, труба Ø40–100 мм

Температура макс.: 1700 °C

Подробнее

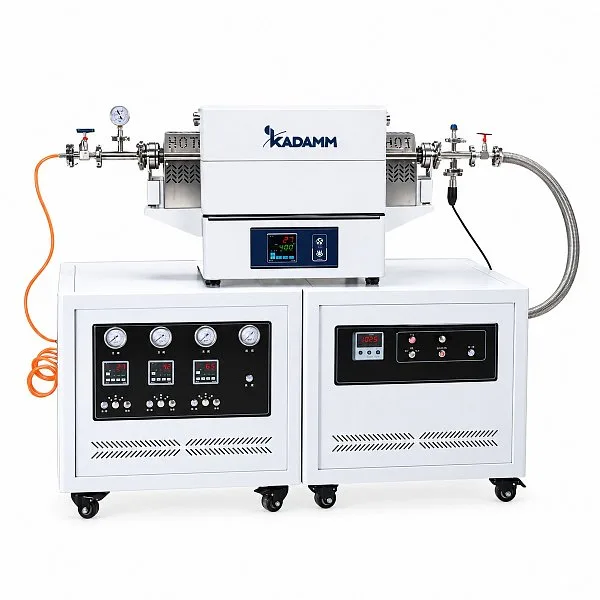

КАДАММ МПТ-12-CVD — CVD-система на базе трубчатой печи до 1200 °C, труба Ø50–100 мм

Температура макс.: 1200 °C

Подробнее

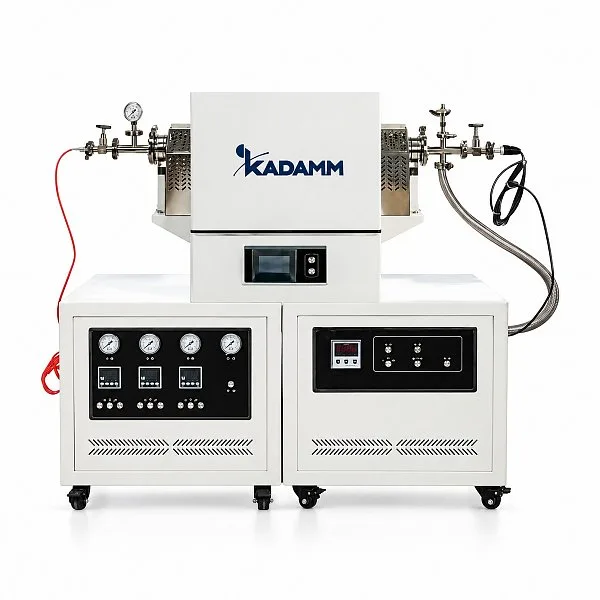

КАДАММ МПТ-14-CVD — CVD-система на базе трубчатой печи до 1400 °C, труба Ø40–80 мм

Температура макс.: 1400 °C

Подробнее

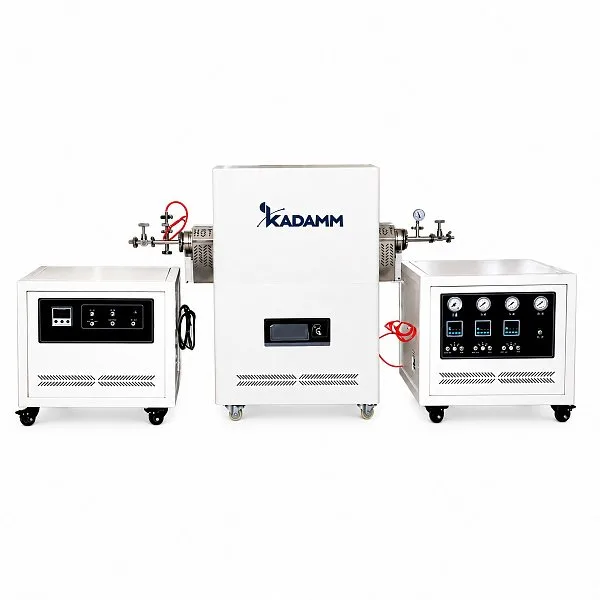

КАДАММ МПТ-16-CVD — CVD-система на базе трубчатой печи до 1600 °C, труба Ø50–100 мм

Температура макс.: 1600 °C

Подробнее

КАДАММ · Трубчатые печи

Образец в трубчатой печи находится внутри трубы из кварца или корунда. Фланцы на концах позволяют откачать трубу или пустить через неё газ — так создаётся управляемая среда, которой в коробчатой печи не добиться. Раздел объединяет 9 серий КАДАММ: печи на 1200–1700 °C под трубы Ø40–100 мм с одной или двумя зонами нагрева, серии, поставляемые вместе с вакуумным насосом, и CVD-комплексы, где газовая обвязка рассчитана на три канала.

Подобрать трубчатую печь за 30 секунд

Коротко о разделе

Трубчатые печи — для небольших образцов: спекание, синтез и отжиг в инертном газе или под разрежением до −0.1 МПа.

Серии МПТ-…Б с насосом в поставке: сочетания диаметр × зона — трубы Ø40–100 мм и обогреваемые участки длиной 205–440 мм.

CVD-системы — комплекс из печи, вакуумной линии и газовой стойки с расходомерами; на нём наносят покрытия и синтезируют наноматериалы.

Линейки печей и их отличия

1–2 зоны, длина 420 ммТрубы из корунда или кварца Ø40–100 мм, разрежение до −0.1 МПа; есть двухзонные варианты (-2) и варианты с сенсорной панелью (С). У МПТ-12 корпус откидывается, что упрощает загрузку.Классические трубчатые · МПТ-12, МПТ-14, МПТ-16

С насосом в поставкеДиаметр трубы и длина зоны зашифрованы в артикуле: МПТ-14Б-60-35 означает Ø60 мм и зону 350 мм. Каждый диаметр выпускается с тремя зонами — 205/350/440 мм; в поставку входят вакуумный насос и принадлежности.Диаметры и зоны на выбор · МПТ-12Б, МПТ-14Б, МПТ-17Б

Газ по 3 каналамУстановки для осаждения из газовой фазы с расходомерами, соединениями KF и цифровым управлением потоками газа. Применяются для покрытий, наноструктур и спекания MLCC в атмосфере.Комплексы CVD · МПТ-12-CVD, МПТ-14-CVD, МПТ-16-CVD

Подбор трубчатой печи: параметры

Характеристика	Что определяет	Что есть в каталоге
Диаметр трубы	Размер образца или лодочки	Ø40–100 мм
Зона нагрева	Длину образца; изотермический участок короче самой трубы	200–600 мм
Материал трубы	Корунд выдерживает до 1700 °C, кварц — около 1200 °C	кварц или корунд
Количество зон	Протяжённая равномерная зона либо нагрев с градиентом	1 или 2
Рабочая среда	Аргон, азот, вакуум, реакционные газы для CVD	до −0.1 МПа

Трубчатая печь лабораторная: определение, применение и выбор

Трубчатая печь — лабораторная печь, в которой образец нагревается внутри трубы, то есть не на воздухе, а в вакууме или газе. Устроена она просто — нагреватель вокруг трубы и фланцы на концах, — но результат зависит от подготовки трубы, числа продувок и скорости нагрева.

Отжиг без окисления в аргоне, азоте или вакууме: металлические образцы, проволока, фольга.
Синтез и прокалка прекурсоров: порошки оксидов, катодные материалы.
Спекание небольших образцов: таблетки, керамические заготовки.
CVD: плёнки, покрытия, наноструктуры.

Серии раздела рассчитаны на 1200–1700 °C, диаметр рабочей трубы — 40–100 мм; высокотемпературная трубчатая печь класса 1700 °C — МПТ-17Б. У серий Б (МПТ-12Б, МПТ-14Б, МПТ-17Б) вакуумный насос входит в комплект. Равномерно прогретый участок короче зоны нагрева: при зоне 420 мм постоянная температура держится примерно на 210–280 мм, поэтому образец ставят в центр. Порядок работы с трубой и газом — в статье лабораторная трубчатая печь и CVD.

CVD-система на базе трубчатой печи

CVD-система (МПТ-12-CVD, МПТ-14-CVD, МПТ-16-CVD) — это трубчатая печь, к которой добавлены газовая стойка и вакуумный тракт: газы подаются по отдельным линиям через регуляторы массового расхода, проходят через горячую зону, где прекурсор разлагается и оседает на подложке, а контроллер одновременно ведёт нагрев и расход газов. Температуры систем — 1200–1600 °C.

Сравнение трубчатых печей и CVD-систем

Серии раздела в одной таблице: откройте карточку или сразу добавьте серию в спецификацию, типоразмер и комплектацию уточним при расчёте. Диапазоны — по всем моделям серии.

Серия	Макс., °C	Труба Ø, мм	Зон нагрева	Материал трубы	Контроллер	Питание	Мощность, кВт	Назначение	Варианты исполнения
Трубчатые печи
МПТ-12	1200	50–100	1, 2	кварц	программа	—	3, 3,2	Откидной корпус, зона нагрева 420 мм, трубчатая на 1200 °C	— / С · зон: 1–2
МПТ-12Б	1200	40–100	—	кварц	программа	110 / 220 В	2, 3	Трубы Ø40–100 мм и зоны 205–440 мм в разных сочетаниях, насос входит в поставку	зоны 205–440 мм
МПТ-14	1400	40–80	—	корунд	программа	—	3, 5	Нагреватели SiC, трубчатая до 1400 °C, длина зоны 200/400 мм	— / С
МПТ-14Б	1400	40–100	—	—	программа	110 / 220 В	4, 6, 7	Набор сочетаний диаметр/зона, 1400 °C, поставка с насосом	зоны 205–440 мм
МПТ-16	1600	50–100	1, 2	кварц	программа	—	4, 10	Однозонное и двухзонное исполнение трубчатой печи на 1600 °C	— / С · зон: 1–2
МПТ-17Б	1700	40–100	—	—	программа	110 / 220 В	5, 7	Сочетания диаметров труб и длин зон, 1700 °C, насос входит в поставку	зоны 205–440 мм
CVD-системы на базе трубчатой печи
МПТ-12-CVD	1200	50–100	1, 2	—	программа	—	3, 3,2	Установка CVD на 1200 °C: вакуумная линия и 3 канала газа	— / С · зон: 1–2
МПТ-14-CVD	1400	40–80	—	—	программа	—	3, 5	Нанесение покрытий осаждением, CVD-установка на 1400 °C	— / С
МПТ-16-CVD	1600	50–100	1, 2	—	программа	—	4, 10	CVD-установка на 1600 °C в однозонном и двухзонном вариантах	— / С · зон: 1–2

Документы и сертификаты

Каждую печь КАДАММ мы отгружаем с паспортом и русскоязычным руководством по эксплуатации. На оборудование оформлена декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС), производство по ISO 9001. Для любой серии доступны техописание в PDF и сводный каталог печей; стоимость сообщаем по запросу, доставляем во все регионы России.

Составить спецификацию

Модели из таблицы и подбора собираются в один список: его можно сохранить в PDF, скачать в Excel или отправить нам на расчёт.

Частые вопросы

Есть ли у трубчатой печи преимущество перед коробчатой?Это разные инструменты. Трубу просто загерметизировать, и образец нагревается под вакуумом или в нужном газе. Коробчатая печь удобнее, когда нужно озолить пробы или обжечь посуду, а трубчатая — для синтеза, работы с небольшими навесками и отжига без окисления.

Отчего равномерно прогретый участок меньше длины трубы?Концы трубы находятся за пределами нагревателя и теряют тепло. Скажем, у зоны нагрева 420 мм участок с постоянной температурой составляет 210–280 мм. Ставьте образец в середину трубы, а длину зоны берите больше длины образца.

Придётся ли покупать вакуумный насос отдельно?Серии МПТ-…Б поставляются с насосом. Для других серий насос выбирают по процессу: если трубу продувают инертным газом, хватит форвакуумного, а в CVD-комплекс насос и вакуумметр уже входят. Подробности подскажет менеджер.

Где посмотреть стоимость и как оформить заказ?Отправьте заявку кнопкой «Запросить цену» в карточке серии или через конфигуратор — в ответ придёт коммерческое предложение с ценой и сроком отгрузки. Доставляем в любой регион страны.

Чем трубчатая печь отличается от муфельной?В муфельной печи проба стоит в камере на воздухе, в трубчатой — внутри трубы, через которую можно подавать газ или откачать воздух. Поэтому трубчатую печь берут для отжига без окисления, синтеза, спекания малых образцов и CVD, а муфельную — для прокаливания, озоления и обжига на воздухе (муфельные печи).

Какой диаметр трубы выбрать?Диаметр определяется образцом и лодочкой: в разделе есть трубы Ø40–100 мм. Для малых образцов хватает меньшего диаметра, для лодочек и партий берут 80–100 мм; длину зоны нагрева и число зон смотрите в таблице серий.

Можно ли греть в вакууме и защитном газе?Да, все трубчатые печи раздела рассчитаны на защитный газ и вакуум. Перед нагревом воздух убирают: 2–3 цикла откачки и заполнения газом.

Это печи для нефтепереработки?Нет, в разделе лабораторные трубчатые печи для нагрева образцов, а не промышленные трубчатые печи нефтепереработки.

Где купить трубчатую печь и сколько она стоит?КАДАММ производит лабораторные трубчатые печи и CVD-системы и отгружает их в любой регион России. Цена зависит от температурного класса, диаметра трубы, числа зон и комплектации, поэтому считаем её по спецификации: добавьте серии кнопкой «+ в спецификацию» или запросите цену в карточке серии.
