Что входит в подраздел

Контроль вакуума
0–1013 мбар
ВА-К, ВА-К1
Держат заданное давление клапаном по датчику. У ВА-К — пять программ по пять шагов и панель TFT 5 дюймов, у ВА-К1 — заявленная точность ±1 мбар, масса 600 г и сброс разрежения одной кнопкой.
Дегазация
35 л
ВА-Д
Дегазатор на 35 л раствора: нагрев, циркуляция и дегазация под разрежением в одном автоматическом цикле, панель 7 дюймов.

Контроллер вакуума: зачем он нужен

Кипение под разрежением — процесс с положительной обратной связью. Как только давление падает ниже точки кипения при текущей температуре, растворитель вскипает, объём пара резко растёт, и кипение легко переходит в выброс: содержимое колбы уходит в конденсатор, а оттуда в приёмную колбу или в насос. Краном это ловят вручную, и каждый раз по-разному. Контроллер знает давление по датчику и держит уставку клапаном: кипение идёт ровно, а режим становится воспроизводимой величиной, которую записывают в методику. Для процессов со смесью растворителей полезны программы по шагам — сначала умеренное разрежение для лёгкой фракции, затем ступенька вниз для высококипящей.

Как собрать вакуумную линию

УзелЗадачаЧто берут
Источник разрежениясоздать вакууммембранный или водокольцевой насос
Ловушка с холодомвымораживание паров до насосакриостат как источник холода
Контроллердержать заданное давлениеВА-К или ВА-К1
Трубка и штуцерысоединить без натеканиястойкие к вашему растворителю
Газоочисткаобезвредить выхлоп и отходящий газГС1, ГС3, ГС-В
Сбор паров у источникалокализовать выбросколпаки ГС-К
Промывка газа с реакторасвязать растворимые компонентыГС или ГС10
Дегазация раствораубрать растворённый газВА-Д

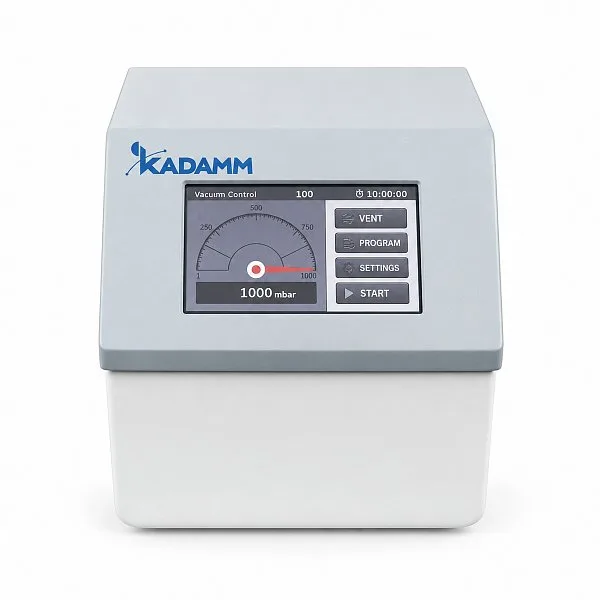

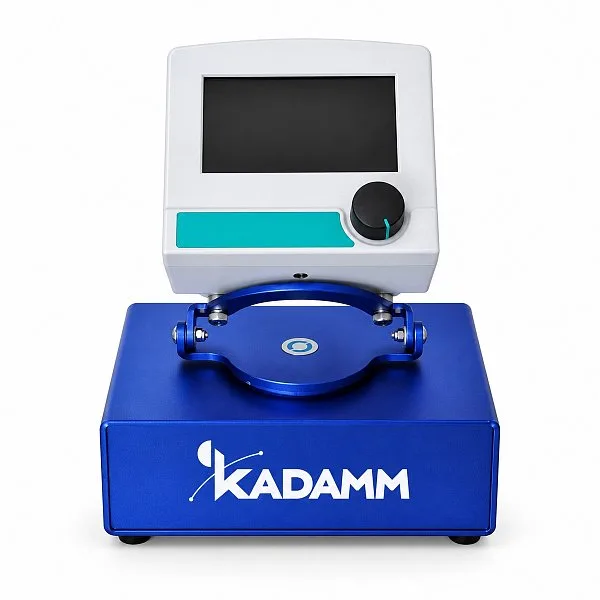

Регулятор вакуума и измеритель вакуума: ВА-К или ВА-К1

ВА-КВА-К1
Диапазон1–1000 мбар0–1013 мбар
Регулированиепрограммы: 5 по 5 шаговуставка, точность ±1 мбар
Экрансенсорная панель TFT 5″экран 4.3″
Масса4 кг600 г
Когда братьсмесь растворителей, режим по шагамодна уставка, компактное место

Оба прибора — и регулятор давления вакуума, и вакуумметр лабораторный в одном корпусе: на экране текущее давление, клапан держит заданное. Отдельный измеритель вакуума в линии с контроллером не нужен. Источник разрежения подбирается отдельно — мембранный или водокольцевой насос.

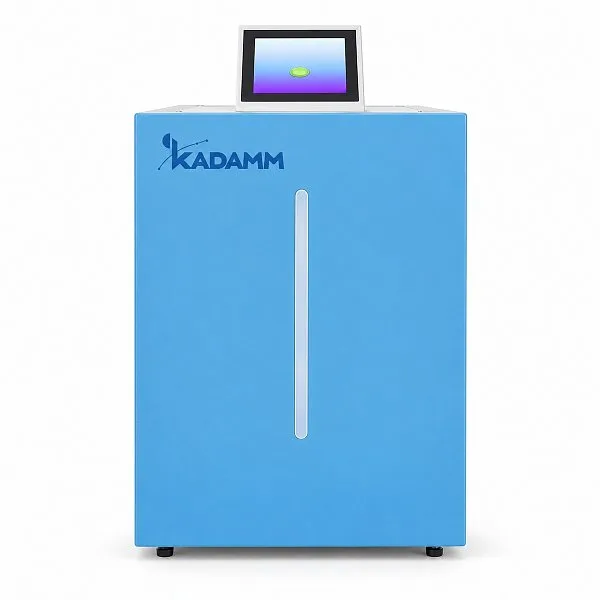

Вакуумный дегазатор: как работает

Растворимость газа в жидкости падает, когда снижается давление над ней и растёт температура. Дегазатор КАДАММ ВА-Д35 использует оба фактора сразу: подогревает 35 л раствора до +50 °C, гоняет его по контуру, обновляя поверхность, и держит над ним разрежение 0.01–0.085 МПа. Растворённый газ выходит пузырями и откачивается, цикл идёт автоматически с панели 7″. Мощность 1500 Вт, питание 220 В, габариты 550×580×850 мм.

Все серии подраздела

СерияТип и типоразмерыИсполненияОсобенности
ВА-Квакуум-контроллер программируемый · 1–1000 мбар1 исполнениеTFT 5″ · 5 программ по 5 шаговОткрыть
ВА-К1вакуум-контроллер компактный · 0–1013 мбар1 исполнение±1 мбар · 0.6 кг · IP21Открыть
ВА-Двакуумный дегазатор · 35 л · RT…+50 °C1 исполнение0.01–0.085 МПа · панель 7″Открыть
Составить спецификацию
Серии из таблицы и подбора, модели из конфигураторов карточек и оборудование других разделов собираются в один список: сохраните его в PDF, скачайте в Excel или отправьте нам на расчёт.

Комплектация и документы

Оборудование КАДАММ поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость», CE, ISO 9001. К каждой серии — техническое описание, цены и сроки — по запросу, поставка по всей России.
