Нейтрализатор кислотно-щелочной — три ступени: щёлочь, дистиллированная вода, буферная ёмкость. 1 исполнение.
Артикулы серии
Артикул = серия (ГС газоочистка, ВА вакуумная арматура) + тип (К контроллер, Д дегазатор, С сепаратор, З запасные части) + типоразмер.
О серии

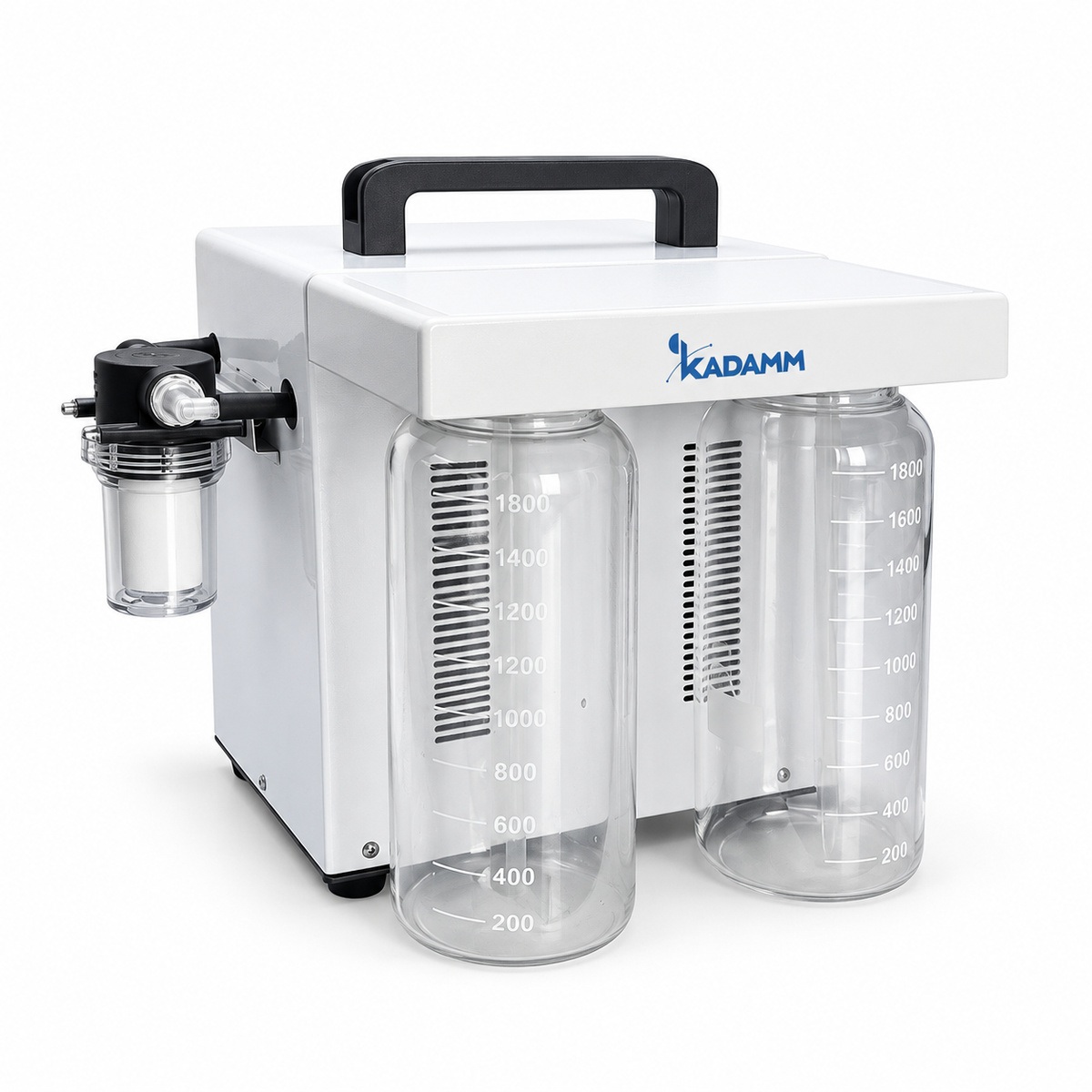

КАДАММ ГС1 — кислотно-щелочной нейтрализатор отходящих газов на три ступени очистки. Встроенный насос разрежения тянет кислые пары прямо из горловин блока разложения проб через патрубок Ø8–10 мм; поток проходит ёмкость со щелочным раствором, где связывается основная масса кислоты, затем ёмкость с дистиллированной водой, где снимается остаток, и наконец буферную ёмкость. Рабочий расход — 18 л/мин, ёмкости щёлочи и дистиллированной воды по 1.7 л каждая, концентрация щёлочи 10–35 %. Потребляемая мощность 120 Вт, питание 220 В 50 Гц, масса в упаковке 16.5 кг при габаритах упаковки 470×480×450 мм.
Зачем три ступени, если реакция идёт на первой
Первая ступень делает основную работу: щёлочь нейтрализует кислые компоненты, и по химии этого достаточно. На практике одной ступени мало по двум причинам. Во-первых, контакт газа с раствором не идеален: часть потока проскакивает вдоль стенки или крупным пузырём, не успев прореагировать, и чем выше расход, тем заметнее эта доля. Вторая ступень с дистиллированной водой ловит именно этот проскок, а заодно снимает унос щелочного аэрозоля, который образуется при бурлении в первой ёмкости. Во-вторых, щелочной раствор постепенно вырабатывается, и по мере выработки доля проскока растёт — водная ступень сглаживает этот эффект и даёт запас времени до смены раствора. Третья, буферная ёмкость реакции уже не ведёт: она гасит скачки давления при включении и выключении насоса и служит последней преградой для капель на пути к насосу.
Расход 18 л/мин: под какие задачи это число
18 л/мин — это чуть больше литра в минуту на каждую из типовых горловин блока разложения на 8–12 позиций. Такой расход рассчитан на отсос у источника, а не на вентиляцию помещения: аппарат снимает пары там, где они образуются, до того как они разойдутся по шкафу. Отсюда правило подключения: чем короче и герметичнее трасса от горловин до аппарата, тем выше реальная эффективность при том же паспортном расходе. Если у вас больше позиций или отсос ведётся сразу с двух установок, смотрите КАДАММ ГС3 с расходом 40 л/мин и 2.4 м³/ч или КАДАММ ГС-В с расходом 60 л/мин и паспортной эффективностью не ниже 99 %. Собирать пары с нескольких горловин в один поток помогают колпаки КАДАММ ГС-К на 8–20 портов.
Концентрация щёлочи 10–35 %: что выбрать
Диапазон в паспорте широкий, и выбор внутри него — это баланс между ёмкостью раствора и удобством работы. Концентрированный раствор ближе к 35 % держит больше кислоты на том же объёме 1.7 л, то есть реже требует смены; но он агрессивнее к коже и глазам, хуже растворяет образующиеся соли и при высокой нагрузке даёт осадок, который забивает барботёр. Разбавленный раствор ближе к 10 % безопаснее в обращении и не кристаллизуется, но вырабатывается быстрее. Практический подход: начинать с середины диапазона, замерить на первых циклах, за какое время раствор теряет ёмкость при вашей нагрузке, и от этого решать, двигаться ли вверх ради интервала смены или вниз ради безопасности. Контроль выработки — по индикатору или по pH пробы; ориентироваться на появление запаха нельзя, к этому моменту очистка уже не работает.
Прямо о расхождении в источнике
У этого изделия производитель публикует две разные версии характеристик. На карточке конкретной модели указаны расход 18 л/мин, ёмкости 1.7 л и концентрация щёлочи 10–35 %; на общей карточке товарной категории того же сайта — два входа, расход 2×30 л/мин, ёмкости по 1 л и концентрация 10–25 %. Мы взяли значения с карточки модели: по правилу сверки, принятому в нашем каталоге, значение, привязанное к конкретной модели, старше значения из общей ячейки категории. Но расхождение существует, и мы его не прячем: вопрос «какая ревизия поставляется сейчас» включён в запрос производителю. Если расход и объём ёмкостей входят в вашу спецификацию или тендерную документацию, запросите подтверждение через менеджера до заказа — мы получим ответ от производителя и зафиксируем его письменно.
Где аппарат стоит в схеме
Типовая связка выглядит так: блок разложения проб или минерализатор — колпак сбора паров — нейтрализатор — вытяжка. Аппарат ставят рядом с установкой, в вытяжном шкафу или под зонтом: он резко снижает нагрузку на вентиляцию и защищает воздуховоды от кислотной коррозии, но не заменяет вытяжку. Собственный насос разрежения в составе есть, внешний вакуумный источник не нужен — это отличает аппарат от промывных схем вроде КАДАММ ГС и КАДАММ ГС10, где источник разрежения подбирается отдельно. Смена раствора выполняется без разборки магистрали: ёмкости снимаются и ставятся обратно, трасса остаётся собранной.
Кому подходит
КАДАММ ГС1 берут там, где при разложении проб выделяются кислые пары и нужно снять их у горловин, а не гнать через весь вытяжной шкаф. Типовые подразделения и задачи:
Как выбрать аппарат для кислых паров: ГС1 или соседняя серия
Аппараты различаются расходом, числом ступеней и тем, есть ли у них встроенный источник разрежения и паспортная эффективность очистки. Найдите свою ситуацию — строка ведёт к нужной карточке.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Блок разложения проб на 8–12 позиций, кислые пары каждый день | ✓ КАДАММ ГС1 · вы здесь | 18 л/мин, три ступени, ёмкости 1.7 л, щёлочь 10–35 %, насос в составе, 120 Вт. |
| Тот же принцип, но поток вдвое больше или две установки | КАДАММ ГС3 → | 40 л/мин и 2.4 м³/ч: две ступени с ёмкостями 3 л или исполнение с угольной ступенью против летучей органики. |
| Нужна заявленная эффективность очистки и охлаждение потока | КАДАММ ГС-В → | 60 л/мин, не ниже 99 %, три ступени: охлаждение, нейтрализация, угольный фильтр; корпус ABS. |
| Пары идут из нескольких горловин — их сначала надо собрать | КАДАММ ГС-К → | Колпаки на 8–20 портов с колпачком PTFE; очистку делает нейтрализатор или скруббер. |
| Газ идёт с реактора, а не с блока разложения; нужна прозрачная схема | КАДАММ ГС → | Шаровая колба 5 л, насадочная колонна, буферная ёмкость 5 л; источник разрежения внешний. |
| Поток идёт всю смену, нужен запас раствора 10–50 л | КАДАММ ГС10 → | Промывная колонна с циркуляцией, конденсатор, тележка, опция Ex. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ ГС-1 1.7 л + 1.7 л (ёмкости щёлочи и дистиллированной воды) |
|---|---|
| Объём / ёмкость | 1.7 л + 1.7 л (ёмкости щёлочи и дистиллированной воды) |
| Производительность по газу | 18 л/мин |
| Ступени очистки | три ступени: нейтрализация щёлочью → доочистка дистиллированной водой → буферная ёмкость |
| Ёмкости растворов | ёмкость щёлочного раствора 1.7 л; ёмкость дистиллированной воды 1.7 л |
| Концентрация щёлочи | 10–35 % |
| Присоединение и порты | патрубок отсоса Ø8–10 мм; переходные штуцеры — по комплектации |
| Мощность | 120 Вт |
| Питание | 220 В, 50 Гц |
| Масса, кг | 18 (брутто); габариты в упаковке 460×460×480 мм |
| Особенности | насос разрежения большого расхода; смена нейтрализующего раствора без разборки магистрали |
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) |
Данные производителя КАДАММ. Технические характеристики могут уточняться.
Комплектация, безопасность и документы
КАДАММ ГС1 поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», производство в системе менеджмента качества ISO 9001. Питание — 220 В 50 Гц, потребляемая мощность 120 Вт.
Аппарат работает со щелочными растворами концентрацией 10–35 % и с кислыми парами, поэтому все операции с ёмкостями выполняются в средствах защиты кожи и глаз по паспорту применяемого реагента. Аппарат снижает выброс, но не заменяет вытяжную вентиляцию: штатное место — вытяжной шкаф или зона под зонтом. Габариты самого аппарата источником не публикуются (приводится только размер упаковки 470×480×450 мм и масса брутто 16.5 кг) — уточняйте у менеджера при планировании места.
- Работа со щёлочью — приготовление и смена раствора — в перчатках и защитных очках; концентрированный раствор ближе к 35 % требует особой осторожности.
- Электробезопасность — питание 220 В 50 Гц с заземлением; мощность 120 Вт потребляет встроенный насос разрежения.
- Порядок пуска и остановки — насос включают до подачи паров и выключают после: иначе кислые пары остаются в трассе и конденсируются в ней.
- Размещение — вытяжной шкаф или зона под зонтом; выход аппарата направляется в вытяжку.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.
Эффективность очистки в процентах, габариты самого аппарата и материалы контура источником не публикуются; по расходу и объёму ёмкостей у производителя есть вторая версия характеристик — подтверждается по паспорту конкретной поставки, уточняйте у менеджера.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Комплект ёмкостей | Запасные бутыли под щёлочь и дистиллированную воду. |
| Переходные штуцеры | Под трубку другого диаметра. |
Монтаж и ввод в эксплуатацию
КАДАММ ГС1 — настольный аппарат массой около 16 кг, который подключается к уже работающему блоку разложения проб. Ввод в работу занимает пару часов силами лаборатории. Порядок, который мы рекомендуем при первом запуске:
Ровная поверхность в вытяжном шкафу или под зонтом, рядом с блоком разложения: чем короче трасса от горловин до аппарата, тем выше реальная эффективность при том же расходе 18 л/мин. Габариты аппарата источником не приводятся — при планировании места ориентируйтесь на упаковку 470×480×450 мм и уточняйте у менеджера.
Проверяют ёмкости щёлочи и дистиллированной воды (по 1.7 л), буферную ёмкость, соединительные магистрали и наличие паспорта. Осматривают патрубок отсоса Ø8–10 мм и переходные штуцеры.
Ёмкости устанавливают в порядке ступеней: щёлочь, дистиллированная вода, буфер. Магистрали соединяют без натяга и без провисаний, в которых копится конденсат. Каждое лишнее соединение — точка подсоса, снижающая тягу.
Патрубок отсоса соединяют с горловинами через колпак сбора паров или через штатный узел отвода блока. При несовпадении диаметров используют переходные штуцеры из комплекта.
Щелочной раствор готовят на середине диапазона 10–35 % и заливают в первую ёмкость; во вторую заливают дистиллированную воду. Буферную ёмкость оставляют пустой — она работает как ловушка.
Розетка 220 В 50 Гц с заземлением. Первый пуск делают без подачи паров: включают насос и убеждаются, что во всех ступенях идёт равномерное бурление, а жидкость не перебрасывается из ёмкости в ёмкость.
При работающем насосе пережимают трассу у входа: разрежение должно ощутимо вырасти. Если нет — ищут подсос в соединениях, он крадёт расход и снижает эффективность отсоса у горловин.
Насос включают до начала разложения и выключают после окончания, когда пары перестают выделяться. Первый цикл ведут под наблюдением и фиксируют, как быстро вырабатывается щелочной раствор при вашей нагрузке — это значение становится регламентом смены.
Обслуживание в процессе эксплуатации
- Щелочной раствор — контроль выработки по индикатору или pH; смена по регламенту, выведенному на первых циклах. Осадок солей в ёмкости — повод снизить концентрацию.
- Дистиллированная вода второй ступени — меняется вместе со щелочным раствором или чаще: помутнение означает, что ступень приняла заметную нагрузку.
- Буферная ёмкость — опорожняется по мере накопления жидкости; её быстрое наполнение — признак избыточного уноса с предыдущих ступеней.
- Магистрали и штуцеры — промывка водой при смене режима; затвердевшая или потрескавшаяся трубка подсасывает воздух и снижает тягу.
- Насос разрежения — контроль по интенсивности бурления: ослабление при герметичной трассе означает, что насосу требуется обслуживание по руководству.
Преимущества серии
Пары снимаются с горловин, а не разбавляются по шкафу: это и защита персонала, и защита воздуховодов от коррозии.
Проскок и унос аэрозоля ловятся на второй ступени, а буферная ёмкость держит скачки давления при пуске насоса.
Насос разрежения встроен — отдельный вакуумный источник не подбирается и не занимает место.
Ёмкости по 1.7 л снимаются без разборки трассы: серийная работа не останавливается надолго.
16.5 кг в упаковке — аппарат ставится рядом с блоком разложения в том же шкафу.
10–35 % позволяет настроить интервал смены раствора под реальную нагрузку, а не подстраиваться под одно значение.
Мы показываем, что у производителя есть вторая версия характеристик, и запросили подтверждение — вместо того чтобы выбрать цифру покрасивее.
Газоочистка КАДАММ
| Параметр | КАДАММ ГС1 | КАДАММ ГС3 | КАДАММ ГС-В | КАДАММ ГС |
|---|---|---|---|---|
| Тип | нейтрализатор кислотно-щелочной | скруббер выхлопной | абсорбция отходящих газов | аппарат абсорбции газов |
| Температура / объём | 18 л/мин · ёмкости 1.7 л | 40 л/мин · 2.4 м³/ч | 60 л/мин · ≥ 99 % | колба 5 л · стекло 3.3 |
| Исполнения | 1 исполнение | 2 исполнения | 1 исполнение | 1 исполнение |
| Управление и особенности | три ступени · щёлочь 10–35 % | щёлочь и вода / вода, щёлочь, уголь | охлаждение + нейтрализация + уголь | насадочная колонна · рама 304 |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Аппарат в сборе
- ✓ Ёмкости щёлочи и дистиллированной воды
- ✓ Соединительные магистрали
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Ёмкости, картриджи, магистрали и якоря — под заказ
