Колпаки сбора газов — сбор кислых паров прямо над горловинами блока разложения проб. 5 исполнений.
Артикулы серии
Артикул = серия (ГС газоочистка, ВА вакуумная арматура) + тип (К контроллер, Д дегазатор, С сепаратор, З запасные части) + типоразмер.
О серии

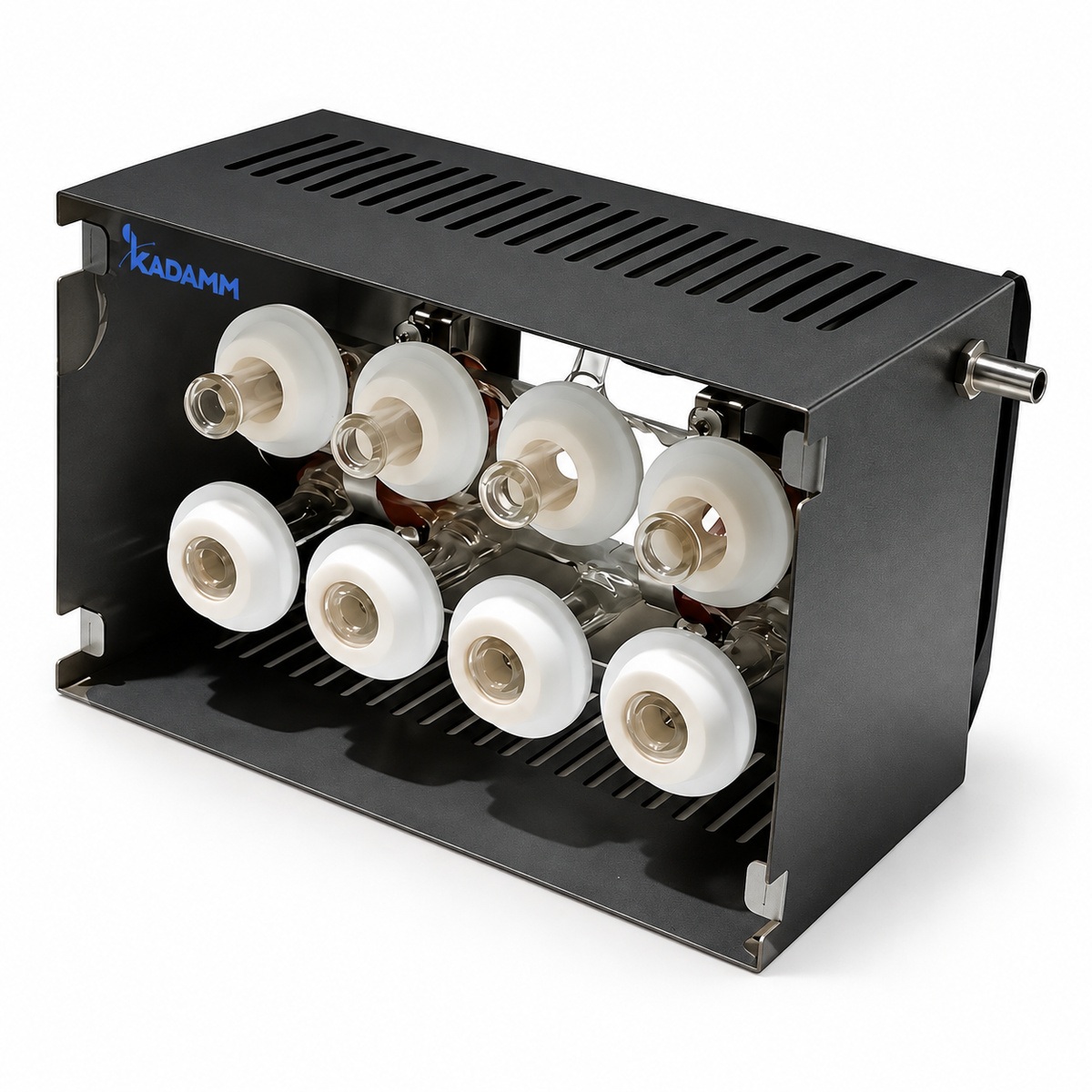

КАДАММ ГС-К — колпаки сбора отходящих газов, которые накрывают горловины блока разложения проб и забирают кислые пары в точке их образования. Сам колпак газ не очищает: он собирает поток и передаёт его дальше, на нейтрализатор или скруббер. В карточке пять исполнений. Четыре различаются числом портов сбора — 8, 10, 15 и 20 — и числом патрубков отсоса: один у восьми- и десятипортового, два у пятнадцати- и двадцатипортового. Габариты 300×240×170 мм у исполнений на 8 и 10 портов, 300×150×160 мм у пятнадцатипортового и 250×150×160 мм у двадцатипортового; масса от 2.4 до 4.2 кг нетто. Пятое исполнение — водоструйное, с уплотнительным колпачком PFA и поддоном, работающее без электропитания.
Почему пары нужно забирать у горловины
Кислые пары, поднимающиеся из горловины пробирки при разложении, ведут себя не так, как дым в трубе: они тяжёлые, стелются по поверхности блока и расходятся в стороны прежде, чем вытяжка успевает их подхватить. Пока они идут этот путь, они успевают осесть на стенках шкафа, на корпусе блока разложения и на всём, что стоит рядом, и запустить коррозию. Колпак решает задачу геометрически: он накрывает горловины сразу все, создаёт над ними небольшой объём с разрежением и уводит пары в один патрубок. Разница ощущается не на измерениях, а на сроке службы оборудования: шкаф, блок разложения и воздуховоды перестают работать поглотителем кислоты. Второе следствие — стабильность: очистной аппарат получает предсказуемый поток из одной точки, а не рассеянный фон переменной концентрации.
Число портов: подбор по блоку разложения
Порт сбора — это посадочное место над одной горловиной, поэтому число портов подбирается по числу позиций вашего блока разложения: 8, 10, 15 или 20. Брать колпак с меньшим числом портов, чем позиций в блоке, смысла нет — незакрытые горловины сведут эффект на нет. Брать с большим — можно, лишние порты закрываются штатными колпачками. Вторая строка характеристик, на которую стоит смотреть, — число патрубков отсоса: у исполнений на 8 и 10 портов он один, у исполнений на 15 и 20 портов — два. Это прямое следствие площади: чем шире колпак, тем труднее одной точкой отсоса создать под ним равномерное разрежение, и производитель разносит отсос на две точки. При подключении оба патрубка соединяют с очистным аппаратом, а не глушат один из них: иначе часть колпака останется без тяги.
Водоструйное исполнение: работа без электропитания
Отдельное исполнение использует водоструйный источник разрежения — тягу создаёт поток воды, проходящий через сужение и увлекающий за собой воздух. Электропитание такому колпаку не требуется вовсе, что делает его удобным там, где розетки в шкафу заняты или где по регламенту нежелательно ставить электрооборудование рядом с источником паров. Уплотнительный колпачок выполнен из PFA — фторполимера, стойкого к кислотам и высокой температуре, — и держится зажимом, то есть меняется без инструмента. Поддон под колпаком собирает капли, которые иначе стекали бы на блок разложения и разъедали его корпус. Плату за автономность нужно знать заранее: водоструйный источник расходует воду всё время работы, а его тяга зависит от напора в сети. Численных характеристик на это исполнение производитель не публикует вовсе — ни числа портов, ни габаритов, ни расхода воды, и в таблице у него стоит «уточняйте».
Материалы: PTFE на колпачке и сварная нержавеющая сталь на корпусе
Уплотнительный колпачок — самая нагруженная деталь колпака: он контактирует с горячими кислыми парами непрерывно и при этом должен оставаться эластичным, чтобы садиться на горловину плотно. Поэтому его делают из PTFE, термо- и кислотостойкого фторопласта, и крепят зажимом — деталь расходная, и менять её нужно без разборки всего узла. Корпус сварен из листовой нержавеющей стали: сварной шов, в отличие от разборного соединения, не даёт щели, в которой копится конденсат. Внутрь патрубка заходит заслонка, которая забирает пары с глубины, а не с поверхности горловины — эта деталь как раз и отличает колпак от простого зонта, накинутого сверху. Присоединительный диаметр патрубка отсоса в миллиметрах источник не указывает, и мы его не додумываем: стыковку с очистным аппаратом стоит уточнить у менеджера до заказа.
Что ставить после колпака
Колпак — первое звено схемы, и сам по себе он бесполезен: пары нужно куда-то отвести и чем-то связать. Типовая связка — колпак, затем нейтрализатор или скруббер, затем вытяжка. Под блок разложения на 8–12 позиций подходит КАДАММ ГС1 с расходом 18 л/мин и тремя ступенями очистки. Если позиций больше, отсос ведётся по длинной трассе или в методике есть органический растворитель, берите КАДАММ ГС3 на 40 л/мин, в том числе в исполнении с угольной ступенью. Когда эффективность очистки должна быть подтверждена документально, ставьте КАДАММ ГС-В: у него заявлено не ниже 99 % при отсосе 60 л/мин и есть ступень охлаждения горячего потока.
Кому подходит
КАДАММ ГС-К берут там, где кислые пары выделяются сразу из многих горловин и растекаются по шкафу быстрее, чем их успевает утянуть вытяжка. Типовые подразделения и задачи:
Как выбрать колпак сбора газов: число портов и исполнение
Исполнения различаются числом портов сбора и числом патрубков отсоса; отдельно стоит водоструйный вариант без электропитания. Найдите свою ситуацию — строка ведёт к артикулу или к карточке очистного аппарата.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Блок разложения на 8 позиций | КАДАММ ГС-К8 → | 8 портов, один патрубок отсоса, 300×240×170 мм, 2.4 кг нетто. |
| Блок разложения на 10 позиций | КАДАММ ГС-К10 → | 10 портов, один патрубок отсоса, 300×240×170 мм, 2.4 кг нетто. |
| Блок разложения на 15 позиций | КАДАММ ГС-К15 → | 15 портов, два патрубка отсоса для равномерного разрежения, 300×150×160 мм, 3.2 кг. |
| Блок разложения на 20 позиций | КАДАММ ГС-К20 → | 20 портов, два патрубка отсоса, 250×150×160 мм, 4.2 кг — самое ёмкое исполнение ряда. |
| Розетки в шкафу заняты или электрооборудование нежелательно | КАДАММ ГС-К3 → | Водоструйный источник разрежения, колпачок PFA, поддон; питание не требуется. Числовых характеристик источник не публикует. |
| Нужен сбор паров у горловин блока разложения | ✓ КАДАММ ГС-К · вы здесь | Вся карточка: пять исполнений — четыре по числу портов и одно водоструйное. |
| Чем очищать собранные пары: блок на 8–12 позиций | КАДАММ ГС1 → | 18 л/мин, три ступени, ёмкости 1.7 л, встроенный насос разрежения. |
| Чем очищать: больше позиций, длинная трасса или органика | КАДАММ ГС3 → | 40 л/мин, ёмкости 3 л, исполнение с угольной ступенью против летучей органики. |
| Чем очищать: нужна подтверждённая эффективность | КАДАММ ГС-В → | 60 л/мин, не ниже 99 %, охлаждение перед нейтрализацией и угольный картридж. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ ГС-К3 водоструйное исполнение | КАДАММ ГС-К8 8 портов сбора | КАДАММ ГС-К10 10 портов сбора | КАДАММ ГС-К15 15 портов сбора | КАДАММ ГС-К20 20 портов сбора |
|---|---|---|---|---|---|
| Объём / ёмкость | водоструйное исполнение | 8 портов сбора | 10 портов сбора | 15 портов сбора | 20 портов сбора |
| Вакуум / разрежение | разрежение создаёт водоструйный насос — электропитание не требуется | уточняйте | уточняйте | уточняйте | уточняйте |
| Ступени очистки | сбор кислых паров из горловин и передача на нейтрализацию | сбор кислых паров из горловин блока разложения и передача на нейтрализацию | сбор кислых паров из горловин блока разложения и передача на нейтрализацию | сбор кислых паров из горловин блока разложения и передача на нейтрализацию | сбор кислых паров из горловин блока разложения и передача на нейтрализацию |
| Присоединение и порты | уточняйте | 8 портов сбора; 1 патрубк отсоса | 10 портов сбора; 1 патрубк отсоса | 15 портов сбора; 2 патрубка отсоса | 20 портов сбора; 2 патрубка отсоса |
| Материалы в контакте со средой | уплотнительный колпачок — PFA, зажимного типа | корпус — сварной лист нержавеющей стали; уплотнительный колпачок — PTFE, термо- и кислотостойкий | корпус — сварной лист нержавеющей стали; уплотнительный колпачок — PTFE, термо- и кислотостойкий | корпус — сварной лист нержавеющей стали; уплотнительный колпачок — PTFE, термо- и кислотостойкий | корпус — сварной лист нержавеющей стали; уплотнительный колпачок — PTFE, термо- и кислотостойкий |
| Габариты (Ш×Г×В), мм | уточняйте | 300×240×170 | 300×240×170 | 300×150×160 | 250×150×160 |
| Масса, кг | уточняйте | 2.4 (нетто) / 4 (брутто) | 2.4 (нетто) / 5 (брутто) | 3.2 (нетто) / 6 (брутто) | 4.2 (нетто) / 6 (брутто) |
| Особенности | поддон для сбора капель уменьшает коррозию от пролитой кислоты; колпачок меняется без инструмента |
|
|
|
|
| Мощность | не требуется | ||||
| Питание | не требуется | ||||
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | ||||
Данные производителя КАДАММ. «уточняйте» — параметр подтверждается в паспорте при заказе. Технические характеристики могут уточняться.
Комплектация, безопасность и документы
КАДАММ ГС-К поставляется с паспортом изделия и руководством по эксплуатации на русском языке; производство в системе менеджмента качества ISO 9001, декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 для поставок в составе комплекса газоочистки. Колпак не является электрооборудованием: ни одно из исполнений не имеет собственного питания.
Корпус сварен из листовой нержавеющей стали, уплотнительный колпачок — PTFE зажимного типа у исполнений на 8–20 портов и PFA у водоструйного. Колпак снижает распространение паров по шкафу, но сам их не очищает: он работает только в связке с нейтрализатором или скруббером и не заменяет ни их, ни вытяжную вентиляцию.
- Правильное место в схеме — колпак — первое звено: за ним обязательно стоит очистной аппарат, иначе пары просто переносятся из шкафа в воздуховод.
- Подключение обоих патрубков — у исполнений на 15 и 20 портов оба патрубка соединяются с очистным аппаратом; заглушенный патрубок оставляет часть колпака без тяги.
- Замена колпачка — PTFE и PFA — расходные детали: трещины и потеря эластичности означают подсос и падение эффективности сбора.
- Поддон — опорожняется по мере накопления конденсата; переполненный поддон перестаёт защищать корпус блока.
- Документы в поставке — паспорт, руководство по эксплуатации; сертификаты и протоколы — по запросу.
Присоединительный диаметр патрубков в миллиметрах источником не указывается; у водоструйного исполнения таблицы характеристик на источнике нет вообще — число портов, габариты, масса и расход воды подтверждаются по паспорту конкретной поставки, уточняйте у менеджера.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Запасной колпачок | PTFE или PFA — расходная часть уплотнения. |
| Водоструйный насос | Источник разрежения без электропитания. |
| Соединительная трубка | К нейтрализатору или скрубберу. |
Монтаж и ввод в эксплуатацию
КАДАММ ГС-К — лёгкий узел массой 2.4–4.2 кг, который ставится на работающий блок разложения проб и соединяется с очистным аппаратом. Монтаж занимает менее часа. Порядок, который мы рекомендуем при первой установке:
До заказа считают число горловин блока разложения и выбирают исполнение с тем же или большим числом портов: 8, 10, 15 или 20. Колпак с меньшим числом портов оставит горловины открытыми, и смысл сбора потеряется.
Присоединительный диаметр патрубков источником не публикуется, поэтому стыковку с очистным аппаратом сверяют по паспорту поставки или уточняют у менеджера заранее — чтобы не подбирать переходники в день монтажа.
Проверяют целостность колпачков, заслонки в патрубке и поддона. Колпачок должен быть эластичным: затвердевший или треснувший не сядет на горловину плотно.
Колпак ставят так, чтобы каждый порт пришёлся точно над своей горловиной, а колпачки сели без перекоса. Перекошенный колпачок оставляет щель, через которую пары уходят в шкаф мимо отсоса.
Патрубок отсоса соединяют с входом очистного аппарата — КАДАММ ГС1, КАДАММ ГС3 или КАДАММ ГС-В. У исполнений на 15 и 20 портов подключают оба патрубка. Трассу ведут короткой, без провисаний, в которых копится конденсат.
Линию воды подключают через кран с возможностью регулировки: тяга у такого источника зависит от напора, и его подбирают по факту. Слив организуют в канализацию — вода расходуется всё время работы.
При включённом очистном аппарате проверяют, что пары уходят от всех горловин, а не только от ближних к патрубку. У широких исполнений неравномерность обычно означает, что подключён только один из двух патрубков.
Поддон ставят так, чтобы он собирал конденсат со всей площади колпака. В первые дни работы его проверяют чаще: по количеству накопившейся жидкости видно, насколько влажный у вас выброс.
Обслуживание в процессе эксплуатации
- Уплотнительные колпачки — осмотр при каждой серии: трещины, затвердевание и потеря формы означают подсос и падение эффективности сбора; замена без инструмента.
- Поддон — опорожнение по мере накопления; переполненный поддон перестаёт защищать корпус блока от капель.
- Заслонка в патрубке — промывка при появлении налёта: отложения сужают сечение и снижают тягу на дальних портах.
- Корпус — мойка водой после работы с концентрированными кислотами; сварная нержавеющая сталь этого не боится, а осевшая кислота вредит соседнему оборудованию.
- Неиспользуемые порты — держать закрытыми штатными колпачками: открытый порт забирает тягу у работающих.
Преимущества серии
Кислота не оседает на корпусе блока, стенках шкафа и соседних приборах — это продлевает срок их службы.
Один патрубок вместо рассеянного фона: нейтрализатор работает в расчётном режиме.
Четыре типоразмера: колпак закрывает все горловины конкретного блока, а не большинство из них.
Два патрубка отсоса на 15 и 20 портов вместо одной перегруженной точки.
Колпачок PTFE зажимного типа снимается и ставится без инструмента.
Водоструйное исполнение там, где розетки заняты или электрооборудование рядом с парами нежелательно.
Материалы, рассчитанные на горячие кислые пары, а не на «умеренно агрессивную среду».
Газоочистка КАДАММ
| Параметр | КАДАММ ГС-К | КАДАММ ГС1 | КАДАММ ГС3 | КАДАММ ГС-В |
|---|---|---|---|---|
| Тип | колпаки сбора газов | нейтрализатор кислотно-щелочной | скруббер выхлопной | абсорбция отходящих газов |
| Температура / объём | 8–20 портов | 18 л/мин · ёмкости 1.7 л | 40 л/мин · 2.4 м³/ч | 60 л/мин · ≥ 99 % |
| Исполнения | 5 исполнений | 1 исполнение | 2 исполнения | 1 исполнение |
| Управление и особенности | сталь и PTFE · без электропитания | три ступени · щёлочь 10–35 % | щёлочь и вода / вода, щёлочь, уголь | охлаждение + нейтрализация + уголь |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Колпак в сборе
- ✓ Уплотнительный колпачок
- ✓ Поддон для сбора капель
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Ёмкости, картриджи, магистрали и якоря — под заказ
