Скрубберы выхлопных газов — нейтрализация кислых паров после разложения проб. 2 исполнения.
Артикулы серии
Артикул = серия (ГС газоочистка, ВА вакуумная арматура) + тип (К контроллер, Д дегазатор, С сепаратор, З запасные части) + типоразмер.
О серии

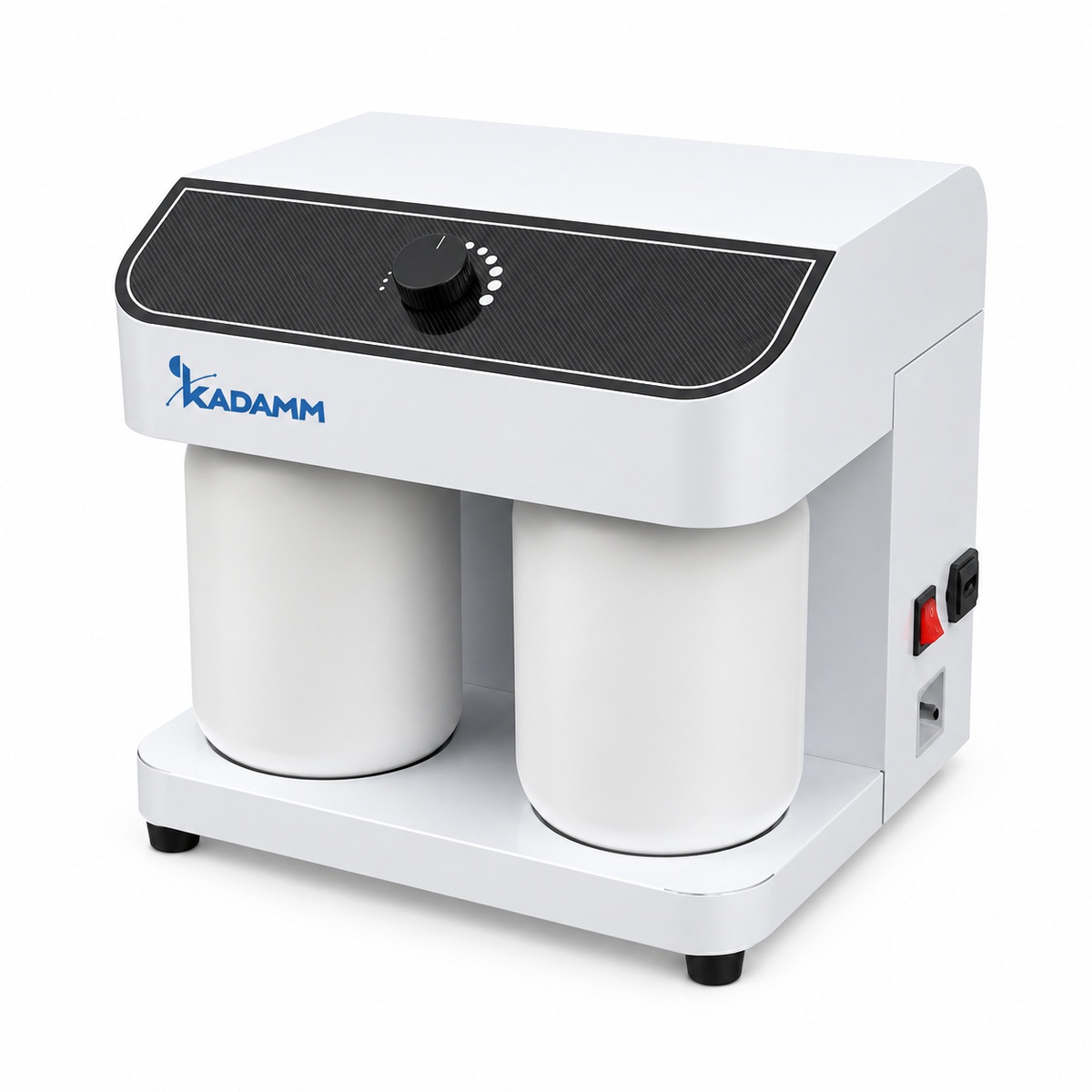

КАДАММ ГС3 — скрубберы выхлопных газов для нейтрализации кислых паров после разложения проб. В карточке два исполнения с разной логикой очистки. КАДАММ ГС-3 работает в две ступени: щелочной раствор и доочистка дистиллированной водой, расход 40 л/мин, ёмкости по 3 л из полипропилена, концентрация щёлочи 10–35 %, потребление 50 Вт при питании 100–240 В 50/60 Гц, габариты 355×310×360 мм, масса 15 кг. КАДАММ ГС-2 добавляет третью среду — активированный уголь: нейтрализация ведётся водой, щёлочью и углём, производительность 2.4 м³/ч, разрежение до 0.04 МПа, габариты 390×340×550 мм, масса 25 кг нетто и 43 кг брутто.
Расход у обоих исполнений одинаков — различие в другом
Это первое, что стоит понять при выборе: 40 л/мин у ГС-3 и 2.4 м³/ч у ГС-2 — это одна и та же величина, просто записанная в разных единицах. Сорок литров в минуту дают 2400 литров в час, то есть ровно 2.4 кубометра в час. Поэтому выбирать между исполнениями по производительности бессмысленно: по потоку газа они равны. Различие лежит в том, что именно каждое из них умеет улавливать, и в том, какое разрежение создаёт. У ГС-3 две жидкостные ступени и регулятор расхода на насосе; у ГС-2 к водной и щелочной обработке добавлена сухая сорбционная ступень на активированном угле, а разрежение доведено до 0.04 МПа. Соответственно различаются и габариты с массой: угольная ступень занимает место, и аппарат выше на 19 см и тяжелее на 10 кг.
Когда нужна угольная ступень
Водно-щелочная обработка связывает то, что реагирует со щёлочью или хорошо растворяется в воде: пары серной, азотной, соляной кислот, диоксид серы, оксиды азота. Летучие органические соединения она практически не удерживает — ацетон, спирты, эфиры, хлорированные углеводороды проходят обе жидкостные ступени в значительной части. Активированный уголь работает по другому принципу: не химической реакцией, а физической сорбцией на развитой поверхности пор, и именно он снимает органику. Практическое правило: если в пробах есть органический растворитель или сама методика подразумевает его использование, берите исполнение с углём. Если разложение идёт чисто минеральными кислотами, две жидкостные ступени справляются, а угольный картридж будет расходником без пользы. Отдельно учтите: уголь насыщается и требует замены, а водно-щелочные ступени восстанавливаются простой сменой раствора.
Ёмкости 3 л из полипропилена: почему это заметно в работе
У исполнения ГС-3 обе ёмкости — щелочная и водная — имеют объём 3 л и выполнены из полипропилена. Объём здесь напрямую переводится во время работы между сменами раствора: при одинаковой нагрузке ёмкость 3 л вырабатывается примерно вдвое дольше, чем ёмкость 1.7 л у КАДАММ ГС1. Для лаборатории, где блок разложения работает всю смену, это разница между «остановиться на замену в середине серии» и «сменить раствор в конце дня». Полипропилен выбран не случайно: он стоек и к концентрированной щёлочи, и к кислым конденсатам, не мутнеет от реактивов, как некоторые полимеры, и при этом лёгкий — снять и поставить ёмкость может один человек. Магистрали контура выполнены из перфторированного фторопласта, стойкого к кислотам и щелочам, корпус — листовой металл.
Разрежение 0.04 МПа и регулятор расхода
У исполнения ГС-2 в паспорте указано разрежение до 0.04 МПа — это характеристика встроенного источника тяги, определяющая, насколько уверенно аппарат вытянет пары через длинную или разветвлённую трассу. Чем больше точек отсоса и чем длиннее магистраль, тем важнее этот запас. У исполнения ГС-3 предусмотрен регулятор расхода на насосе разрежения: тягу подстраивают под источник паров, а не работают всегда на максимуме. Это полезнее, чем кажется: избыточное разрежение на открытых горловинах тянет вместе с парами воздух помещения, раствор бурлит сильнее нужного, растёт унос аэрозоля и быстрее вырабатывается щёлочь. Настроенная тяга экономит реактив и делает работу тише. Крышка ГС-3 посажена на демпфер и фиксируется под любым углом — мелочь, которая заметна при ежедневной смене растворов в тесном шкафу.
Что источник не публикует
По обоим исполнениям производитель не приводит эффективность очистки в процентах. Мы её не выдумываем: в таблице характеристик в этой строке стоит «уточняйте». У ГС-2 дополнительно отсутствуют данные о ёмкостях растворов, концентрации щёлочи, присоединении, материалах контура и параметрах питания — на карточке источника их нет. Если эффективность очистки нужна в тендерной документации, смотрите КАДАММ ГС-В: там она заявлена и составляет не ниже 99 % при расходе 60 л/мин. Собрать пары с нескольких горловин в один поток помогают колпаки КАДАММ ГС-К на 8–20 портов.
Кому подходит
КАДАММ ГС3 берут там, где кислых паров больше, чем осилит настольный аппарат начального уровня, или где к кислотам добавляется органика. Типовые подразделения и задачи:
Как выбрать скруббер выхлопных газов: две ступени или угольная
Оба исполнения этой карточки равны по потоку газа: 40 л/мин и 2.4 м³/ч — одна и та же величина. Различие в том, что они улавливают и какое разрежение создают. Найдите свою ситуацию — строка ведёт к артикулу или соседней карточке.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Разложение минеральными кислотами, органики в пробах нет | КАДАММ ГС-3 → | Две ступени: щёлочь и дистиллированная вода, ёмкости 3 л, регулятор расхода, 50 Вт при 100–240 В, 355×310×360 мм, 15 кг. |
| В методике есть органический растворитель | КАДАММ ГС-2 → | Вода, щёлочь и активированный уголь: сорбционная ступень против летучей органики; разрежение до 0.04 МПа, 390×340×550 мм, 25 кг. |
| Длинная или разветвлённая трасса отсоса | КАДАММ ГС-2 → | Запас разрежения до 0.04 МПа уверенно тянет пары по длинной магистрали. |
| Нужен скруббер на 40 л/мин с выбором принципа очистки | ✓ КАДАММ ГС3 · вы здесь | Вся карточка: два исполнения одной производительности — жидкостные ступени или добавленная сорбция на угле. |
| Поток меньше, блок разложения на 8–12 позиций | КАДАММ ГС1 → | 18 л/мин, три ступени, ёмкости 1.7 л, встроенный насос 120 Вт. |
| Нужна заявленная эффективность очистки в процентах | КАДАММ ГС-В → | 60 л/мин, не ниже 99 %: охлаждение, нейтрализация и угольный картридж в корпусе ABS. |
| Пары идут из нескольких горловин сразу | КАДАММ ГС-К → | Колпаки на 8–20 портов собирают пары в один поток перед скруббером. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ ГС-3 3 л + 3 л (ёмкости щёлочи и дистиллированной воды | КАДАММ ГС-2 2.4 м³/ч |
|---|---|---|
| Объём / ёмкость | 3 л + 3 л (ёмкости щёлочи и дистиллированной воды, полипропилен) | уточняйте |
| Производительность по газу | 40 л/мин | 2.4 м³/ч |
| Вакуум / разрежение | уточняйте | разрежение до 0.04 МПа |
| Ступени очистки | две ступени: нейтрализация щёлочью и доочистка дистиллированной водой | нейтрализация водой, щёлочью и активированным углём; многослойная фильтрация |
| Ёмкости растворов | ёмкость щёлочного раствора 3 л (полипропилен); ёмкость дистиллированной воды 3 л (полипропилен) | уточняйте |
| Концентрация щёлочи | 10–35 % | уточняйте |
| Присоединение и порты | патрубок отсоса Ø8–10 мм; переходные штуцеры — по комплектации | уточняйте |
| Материалы в контакте со средой | магистрали — перфторированный фторопласт, стойкий к кислотам и щелочам; корпус — листовой металл | уточняйте |
| Мощность | 50 Вт | уточняйте |
| Питание | 100–240 В, 50/60 Гц | уточняйте |
| Габариты (Ш×Г×В), мм | 355×310×360 | 390×340×550 |
| Масса, кг | 15 (нетто) / 18 (брутто) | 25 (нетто) / 43 (брутто) |
| Особенности |
| ступень с активированным углём задерживает летучие органические соединения после водно-щелочной нейтрализации |
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | |
Данные производителя КАДАММ. «уточняйте» — параметр подтверждается в паспорте при заказе. Технические характеристики могут уточняться.
Комплектация, безопасность и документы
КАДАММ ГС3 поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», производство в системе менеджмента качества ISO 9001. Исполнение ГС-3 питается от сети 100–240 В 50/60 Гц и потребляет 50 Вт.
Аппараты работают со щелочными растворами концентрацией 10–35 % и с кислыми парами: операции с ёмкостями выполняются в средствах защиты кожи и глаз по паспорту применяемого реагента. Ёмкости растворов — полипропиленовые, магистрали контура у исполнения ГС-3 — перфторированный фторопласт, корпус — листовой металл. Аппарат снижает выброс, но не заменяет вытяжную вентиляцию: штатное место — вытяжной шкаф или зона под зонтом.
- Работа со щёлочью — приготовление и смена раствора — в перчатках и защитных очках; ёмкости полипропиленовые и лёгкие, но их содержимое агрессивно.
- Замена угольного картриджа (ГС-2) — уголь насыщается и перестаёт сорбировать; отработанный картридж утилизируется как отход, содержащий поглощённые вещества.
- Электробезопасность — питание с заземлением; у исполнения ГС-3 диапазон 100–240 В 50/60 Гц при потреблении 50 Вт.
- Порядок пуска и остановки — тягу включают до подачи паров и выключают после, иначе пары остаются в трассе и конденсируются в ней.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.
Эффективность очистки в процентах источником не публикуется ни по одному исполнению; у ГС-2 дополнительно нет данных по ёмкостям растворов, концентрации щёлочи, присоединению, материалам контура и питанию — подтверждаются по паспорту конкретной поставки, уточняйте у менеджера.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Комплект ёмкостей | Запасные бутыли из полипропилена. |
| Переходные штуцеры | Под трубку другого диаметра. |
| Сменный угольный картридж | Для исполнения с угольной ступенью. |
Монтаж и ввод в эксплуатацию
КАДАММ ГС3 — настольный аппарат массой 15–25 кг, который подключается к уже работающей установке. Ввод в работу занимает пару часов силами лаборатории. Порядок, который мы рекомендуем при первом запуске:
Ровная поверхность в вытяжном шкафу или под зонтом рядом с источником паров. Габариты 355×310×360 мм у ГС-3 и 390×340×550 мм у ГС-2; у второго исполнения учитывайте высоту — угольная ступень поднимает корпус. Чем короче трасса отсоса, тем выше реальная эффективность при том же расходе.
Проверяют ёмкости растворов, соединительные магистрали, патрубок отсоса Ø8–10 мм и переходные штуцеры; у исполнения с угольной ступенью — наличие картриджа. Осматривают фторопластовые магистрали на заломы.
Ёмкости устанавливают по порядку ступеней: щёлочь, затем дистиллированная вода. Магистрали соединяют без натяга и без провисаний, в которых копится конденсат: каждое лишнее соединение — точка подсоса.
Патрубок отсоса соединяют с горловинами установки напрямую или через колпак сбора КАДАММ ГС-К. При несовпадении диаметров ставят переходные штуцеры из комплекта.
Щелочной раствор готовят на середине диапазона 10–35 % и заливают в первую ёмкость 3 л; во вторую заливают дистиллированную воду. Уровень выдерживают по метке: перелив приводит к перебросу жидкости между ступенями при пуске.
Розетка с заземлением; исполнение ГС-3 принимает 100–240 В 50/60 Гц. Первый пуск делают без подачи паров: включают тягу и убеждаются, что бурление равномерное, а жидкость не перебрасывается.
Регулятором подбирают тягу под источник: достаточную, чтобы пары уходили от горловин, но не избыточную — сильное бурление означает лишний унос аэрозоля и ускоренную выработку щёлочи.
Тягу включают до начала выделения паров и выключают после окончания. Первый цикл ведут под наблюдением и фиксируют, за какое время вырабатывается щелочной раствор при вашей нагрузке — это значение становится регламентом смены.
Обслуживание в процессе эксплуатации
- Щелочной раствор — контроль выработки по индикатору или pH; смена по регламенту, выведенному на первых циклах. Осадок солей — повод снизить концентрацию.
- Водная ступень — меняется вместе со щёлочью или чаще; помутнение означает, что ступень приняла заметную нагрузку.
- Угольный картридж (ГС-2) — расходный элемент: заменяется по мере насыщения. Признак — появление характерного запаха растворителя на выходе.
- Фторопластовые магистрали — промывка водой при смене режима; заломы и потрескавшиеся участки заменяют — они подсасывают воздух и крадут тягу.
- Регулятор расхода — проверка хода и повторная настройка после смены трассы или числа точек отсоса.
Преимущества серии
Жидкостная нейтрализация или та же нейтрализация плюс сорбция на угле — выбор по составу паров, а не по производительности.
Ёмкости 3 л вместо 1.7 л: замена в конце дня, а не в середине серии определений.
Регулятор расхода вместо работы всегда на максимуме: меньше расход реактива и тише работа.
Полипропиленовые ёмкости и перфторированные фторопластовые магистрали — под щёлочь и кислые конденсаты.
355×310×360 мм и 15 кг у исполнения на две ступени: место в вытяжном шкафу, а не отдельный стол.
100–240 В 50/60 Гц при потреблении 50 Вт.
Эффективность очистки в процентах источник не публикует — в таблице стоит «уточняйте», а не удобная цифра.
Газоочистка КАДАММ
| Параметр | КАДАММ ГС3 | КАДАММ ГС1 | КАДАММ ГС-В | КАДАММ ГС |
|---|---|---|---|---|
| Тип | скруббер выхлопной | нейтрализатор кислотно-щелочной | абсорбция отходящих газов | аппарат абсорбции газов |
| Температура / объём | 40 л/мин · 2.4 м³/ч | 18 л/мин · ёмкости 1.7 л | 60 л/мин · ≥ 99 % | колба 5 л · стекло 3.3 |
| Исполнения | 2 исполнения | 1 исполнение | 1 исполнение | 1 исполнение |
| Управление и особенности | щёлочь и вода / вода, щёлочь, уголь | три ступени · щёлочь 10–35 % | охлаждение + нейтрализация + уголь | насадочная колонна · рама 304 |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Аппарат в сборе
- ✓ Ёмкости растворов
- ✓ Соединительные магистрали
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Ёмкости, картриджи, магистрали и якоря — под заказ
