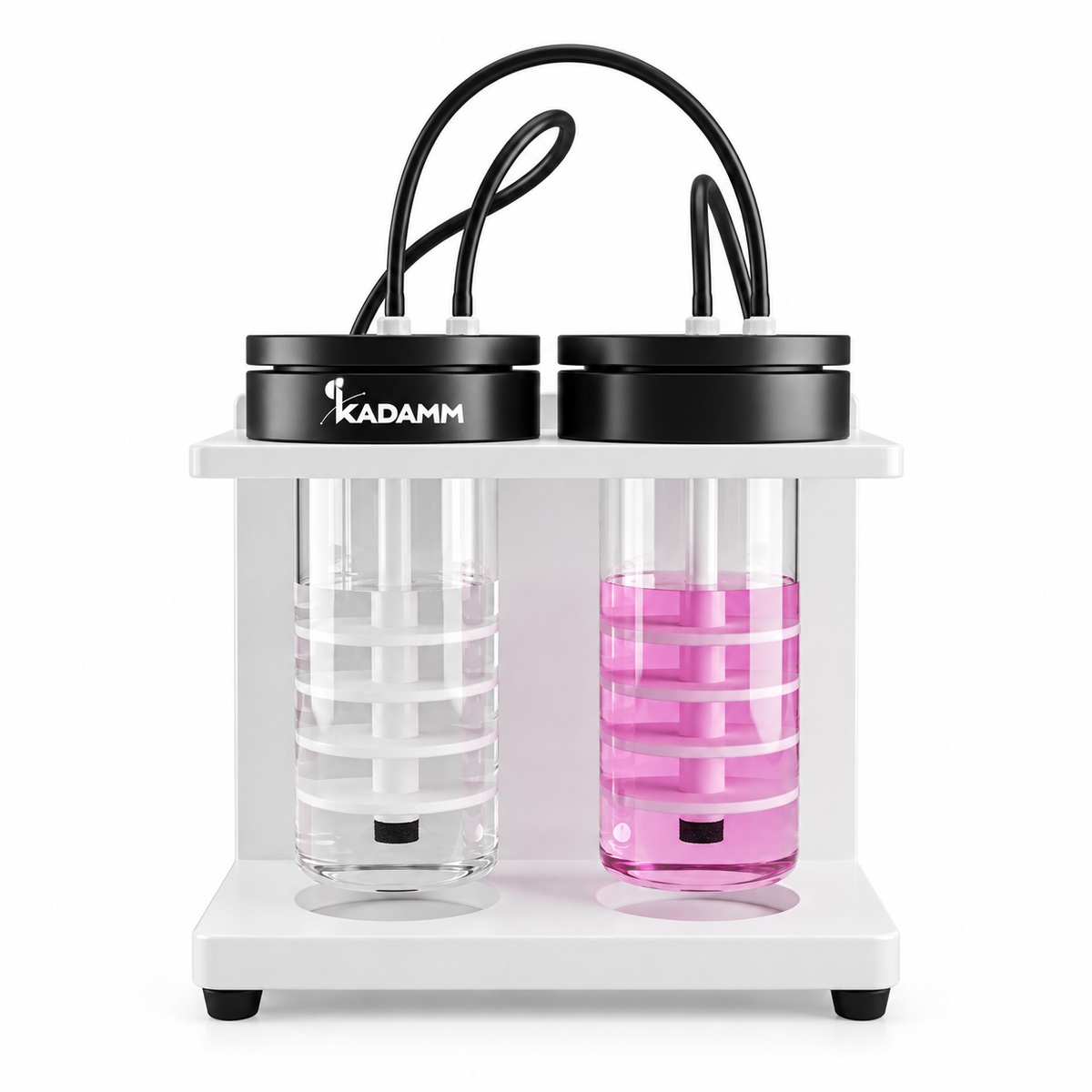

КАДАММ ГС-В60 — абсорбер отходящих газов лабораторный, 60 л/мин, очистка 99 %

КАДАММ ГС-В — система абсорбции отходящих газов с паспортной эффективностью очистки не ниже 99 % и максимальным отсосом 60 л/мин. Очистка ведётся в три ступени: сначала поток охлаждается, затем проходит нейтрализацию щелочным раствором, и на выходе — фильтрацию картриджем с активированным углём. Вакуумный насос большого расхода встроен в аппарат, внешний источник разрежения не нужен. Бак щелочного раствора рабочим объёмом 3 л и бутыль дистиллированной воды входят в комплект вместе с соединительными магистралями и отсеком угольного картриджа. Корпус — коррозионно- и термостойкий ABS, магистрали — коррозионно-стойкая трубка Saint-Gobain. Питание 220 В ±10 % 50 Гц, габариты 530×488×525 мм, масса 30 кг нетто и 40 кг брутто.

Охлаждение первой ступенью: зачем это нужно

Пары, идущие от блока разложения проб, горячие — и это меняет всю механику очистки. Горячий газ несёт больше водяного пара и больше кислоты в паровой фазе, а растворимость газов в жидкости с ростом температуры падает: тот же щелочной раствор при нагреве связывает заметно меньше. Кроме того, горячий поток нагревает сам раствор, ускоряя его испарение и унос. Поэтому в этой системе первой стоит именно ступень охлаждения: она переводит часть паров в конденсат ещё до нейтрализации и снижает температуру потока, входящего в щелочную ёмкость. В результате нейтрализация идёт в более выгодных условиях, раствор расходуется медленнее, а заявленная эффективность не ниже 99 % достигается на реальном горячем выбросе, а не только на холодном модельном газе. У аппаратов без охлаждающей ступени эту роль частично берёт на себя длина магистрали — но рассчитывать на неё нельзя.

Эффективность не ниже 99 %: чем это ценно

Из всех аппаратов газоочистки этого каталога только у ГС-В производитель публикует эффективность очистки числом. Остальные серии описаны конструктивно — число ступеней, расход, объём ёмкостей — а строка эффективности у них помечена «уточняйте», потому что источник её не даёт. Практически это означает одно: если эффективность очистки входит в вашу спецификацию, в тендерную документацию или в отчёт для надзорного органа, ГС-В — тот аппарат, у которого значение уже есть в паспорте, и его не нужно запрашивать отдельно. Если же очистка нужна «по факту», без документального требования, разумнее сравнивать серии по составу ступеней и по объёму раствора: например КАДАММ ГС3 даёт тот же набор сред — вода, щёлочь, уголь — при расходе 40 л/мин и ёмкостях по 3 л.

Три ступени и что в них расходуется

Первая ступень, охлаждение, расходных материалов не требует. Вторая, нейтрализация, работает на щелочном растворе: бак рабочим объёмом 3 л вырабатывается по мере связывания кислоты, и его меняют по регламенту, выведенному на первых циклах. Дистиллированная вода в отдельной бутыли служит для доочистки и разбавления. Третья ступень — сухая: картридж с активированным углём сорбирует летучие органические соединения, которые жидкостные ступени не держат. Уголь не восстанавливается: он насыщается и заменяется целиком, и это единственный по-настоящему расходный элемент системы. Признак насыщения — появление характерного запаха растворителя на выходе. Отработанный картридж утилизируется как отход, содержащий поглощённые вещества, а не выбрасывается с обычным мусором.

Корпус ABS и магистрали: почему это не мелочь

Корпус выполнен из ABS, стойкого к коррозии и к температуре. Для аппарата, который стоит в вытяжном шкафу рядом с источником кислых паров, это практичнее металла: металлический корпус со временем покрывается точечной коррозией в местах, куда попадают брызги и конденсат, а ABS к этому равнодушен. Магистрали контура — коррозионно-стойкая трубка Saint-Gobain: она не трескается от кислых конденсатов и сохраняет эластичность, а это напрямую влияет на герметичность трассы. Затвердевшая трубка подсасывает воздух на стыках, и паспортные 60 л/мин уходят на прокачку воздуха помещения вместо паров от горловин. Модульная внутренняя компоновка упрощает доступ к ступеням: бак, бутыль и отсек картриджа обслуживаются по отдельности.

Что стоит рядом и чего в паспорте нет

Аппарат самодостаточен по тяге: вакуумный насос большого расхода встроен, и подбирать внешний источник разрежения не нужно. Что нужно подобрать — это способ собрать пары у источника: для блоков разложения проб это колпаки КАДАММ ГС-К на 8–20 портов. Производитель не публикует потребляемую мощность, создаваемое разрежение, концентрацию щелочного раствора и присоединительные размеры — в таблице характеристик в этих строках стоит «уточняйте», и значения подтверждаются по паспорту конкретной поставки. Для меньших потоков смотрите КАДАММ ГС1 на 18 л/мин; для промывки газа с реактора, а не с блока разложения, — КАДАММ ГС или КАДАММ ГС10.

КАДАММ ГС-В поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», производство в системе менеджмента качества ISO 9001. Питание — 220 В ±10 %, 50 Гц.

Корпус выполнен из коррозионно- и термостойкого ABS, магистрали контура — коррозионно-стойкая трубка Saint-Gobain. В составе аппарата — вакуумный насос большого расхода, бак щелочного раствора рабочим объёмом 3 л, бутыль дистиллированной воды и отсек картриджа с активированным углём. Аппарат снижает выброс, но не заменяет вытяжную вентиляцию: штатное место — вытяжной шкаф или зона под зонтом.

• Работа со щёлочью — приготовление и смена раствора — в перчатках и защитных очках по паспорту применяемого реагента.
• Замена угольного картриджа — уголь насыщается и не восстанавливается; отработанный картридж утилизируется как отход, содержащий поглощённые вещества.
• Электробезопасность — питание 220 В ±10 % 50 Гц с заземлением; потребляемая мощность источником не приводится — уточняйте по паспорту поставки.
• Порядок пуска и остановки — тягу включают до начала выделения паров и выключают после: иначе пары остаются в трассе и конденсируются в ней.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Потребляемая мощность, создаваемое разрежение, концентрация щелочного раствора и присоединительные размеры источником не публикуются — подтверждаются по паспорту конкретной поставки, уточняйте у менеджера.

КАДАММ ГС-В — напольный или настольный аппарат массой 30 кг с встроенным вакуумным насосом. Ввод в работу занимает несколько часов силами лаборатории. Порядок, который мы рекомендуем при первом запуске:

Обслуживание в процессе эксплуатации

• Щелочной раствор — контроль выработки по индикатору или pH; смена по регламенту, выведенному на первых циклах работы.
• Дистиллированная вода — меняется вместе с раствором или чаще; помутнение означает, что ступень приняла заметную нагрузку.
• Угольный картридж — заменяется по мере насыщения; признак — характерный запах растворителя на выходе аппарата.
• Ступень охлаждения — слив накопленного конденсата по руководству; его много — значит выброс горячее обычного, и это нормальный режим для такой ступени.
• Магистрали — осмотр на заломы и затвердевание; потерявшая эластичность трубка подсасывает воздух и съедает паспортный расход.
