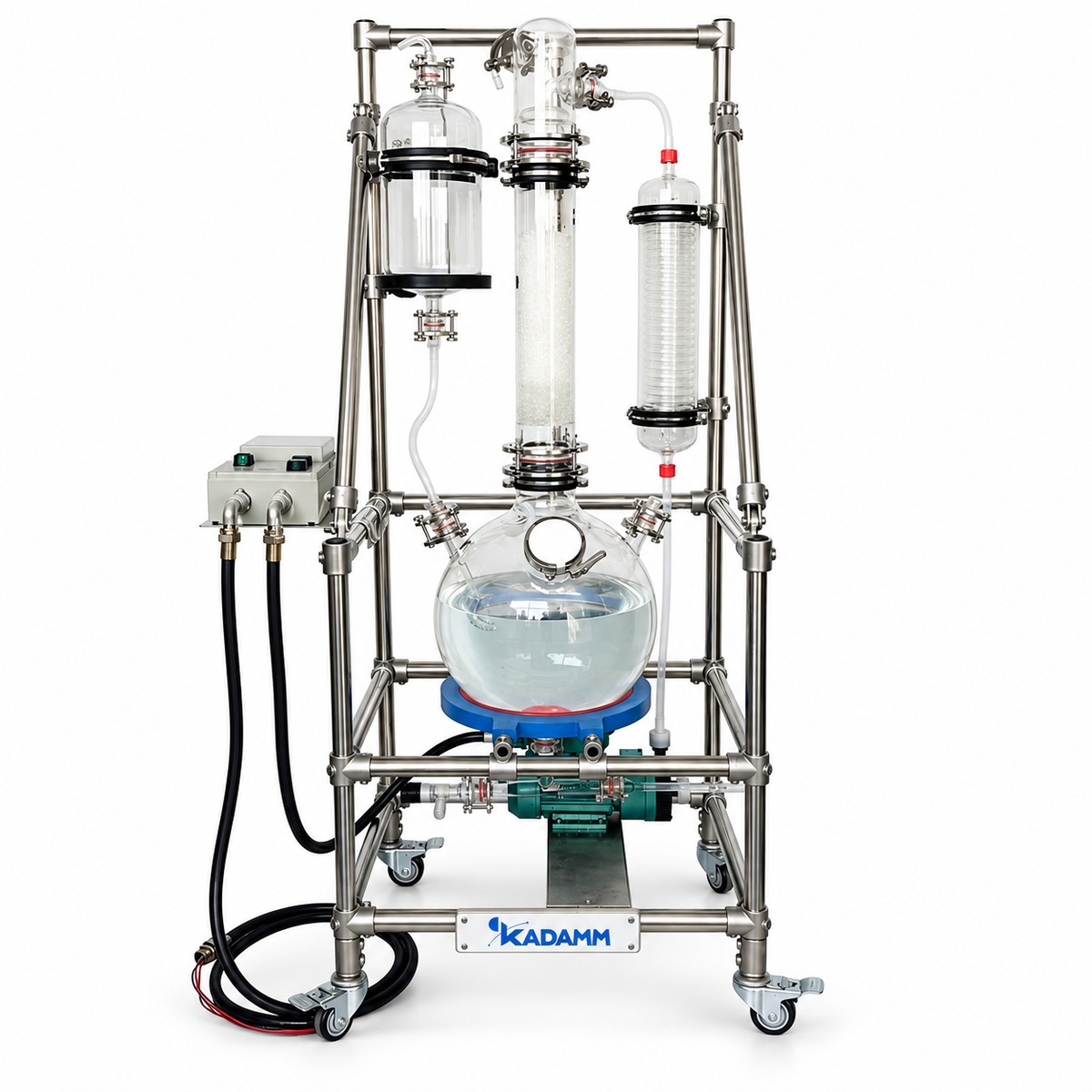

КАДАММ ГС10 — газовый скруббер лабораторный, промывная колонна 10–50 л

КАДАММ ГС10 — газовые скрубберы с промывной колонной на 10, 20, 30 или 50 л и замкнутой циркуляцией раствора. Отходящий газ идёт снизу вверх через насадку, навстречу ему циркуляционный насос подаёт промывную жидкость, и растворимые компоненты остаются в ней. У реактора пять портов, соединения выполнены шаровыми шлифами, прокладки фланцев — фторопластовые, быстросъёмные зажимы из нержавеющей стали 304. Насадка колонны поставляется стеклянной, из нержавеющей стали или из другого материала под задачу. Конденсатор входит в стандартную комплектацию, аппарат установлен на тележке с поворотными колёсами и тормозом, питание 220 В 50 Гц. Циркуляционный насос и контроллер доступны во взрывозащищённом исполнении, причём насос — ещё и в коррозионно-стойком фторопластовом.

Объём колонны — это время работы между сменами раствора

Все четыре исполнения различаются одним: объёмом промывной колонны — 10, 20, 30 или 50 л. Раствор в скруббере не проливается, а циркулирует по замкнутому контуру, поэтому его объём определяет не мгновенную производительность, а запас химической ёмкости: сколько газа аппарат свяжет, прежде чем раствор выработается и его придётся менять. Считать это просто: если известны поток газа, концентрация целевого компонента и концентрация раствора, время до смены пропорционально объёму. Отсюда практическое правило подбора: колонну берут не «с запасом вообще», а под длительность типовой операции. Если процесс идёт четыре часа и на 10 л раствора приходится две смены за это время, то на 30 л он пройдёт без остановок — и дело не в очистке, а в том, что оператор не отвлекается и не вскрывает контур в середине процесса.

Исполнение Ex: что именно взрывозащищено

Взрывозащита у этой серии относится к электрической части, и это важно понимать точно. Опционально во взрывозащищённом исполнении поставляются два узла: циркуляционный насос и контроллер. Стеклянная колонна, насадка, зажимы и фланцы от исполнения не зависят — они одинаковы во всех вариантах. Насос дополнительно доступен в коррозионно-стойком фторопластовом исполнении, и это отдельная опция от взрывозащиты: фторопласт нужен там, где промывной раствор агрессивен к обычной проточной части, а Ex — там, где помещение классифицировано как взрывоопасная зона. Комбинация обеих опций даёт насос, который одновременно стоек к среде и допущен к работе в опасной зоне. Полная маркировка взрывозащиты приводится в паспорте конкретной поставки — уточняйте у менеджера до заказа, чтобы согласовать её с проектом помещения.

Разрежение: 0.098 МПа и требование к насосу

Аппарат рассчитан на работу при разрежении 0.098 МПа, а подключаемый вакуумный насос должен обеспечивать 0.1 МПа — это указано в паспорте серии прямо, и требование не формальное. Разница между этими значениями — запас, который компенсирует натекание в трассе и падение давления на самой насадке: газ, проходя через слой смоченной насадки, теряет часть напора, и если насос выдаёт ровно столько, сколько нужно колонне, на практике тяги не хватит. Собственного источника разрежения в аппарате нет: его подбирают отдельно. Для промывных схем обычно берут водокольцевой КАДАММ НС-В — он нечувствителен к парам и каплям, которые неизбежно уносятся из колонны, — либо химстойкий мембранный КАДАММ НС-МХ, если подвода воды нет. Конденсатор, входящий в стандартную комплектацию, ставится перед источником и возвращает унесённую жидкость обратно в контур.

Что источник не разделяет по типоразмерам — и почему мы об этом пишем

В паспорте серии расход 86 л/мин и мощность контроллера 150 Вт проставлены одинаковыми для всех четырёх объёмов — от 10 до 50 л. Физически это выглядит как шаблон карточки, а не как измеренные значения по каждому типоразмеру: колонна на 50 л при том же расходе газа работала бы с совершенно иной скоростью газа в сечении, чем колонна на 10 л. Мы оставили значения как есть, потому что менять данные источника нельзя, но пометили их и включили вопрос в запрос производителю. Практический вывод для вас: если производительность по газу входит в расчёт или в тендерную спецификацию, не берите 86 л/мин как проверенное число для 30 и 50 л — запросите подтверждение через менеджера. Эффективность очистки, объём бака раствора отдельной строкой, присоединительный диаметр, габариты и масса источником не публикуются вовсе — в таблице характеристик там стоит «уточняйте».

Куда встаёт скруббер

Типовое место аппарата — рядом с реактором или установкой, дающей отходящий газ. Тележка с поворотными колёсами и тормозом здесь не мелочь: скруббер можно подкатить к той установке, которая сегодня работает, а не держать по аппарату на каждую. С фронта он обычно подключается к отводам стеклянных реакторов КАДАММ РЕА-Р 10–100 л или РЕА-Д 10–50 л, с тыла — к источнику разрежения. Если поток газа мал и нужен настольный аппарат с прозрачной схемой, смотрите КАДАММ ГС на 5 л; если нужны паспортная эффективность очистки и готовый корпус со встроенным насосом — КАДАММ ГС-В на 60 л/мин.

КАДАММ ГС10 поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», производство в системе менеджмента качества ISO 9001. Питание — 220 В, 50 Гц.

Аппарат рассчитан на разрежение 0.098 МПа; подключаемый вакуумный насос должен обеспечивать 0.1 МПа. Быстросъёмные зажимы выполнены из нержавеющей стали 304, прокладки фланцев — фторопластовые. Исполнения с взрывозащищёнными циркуляционным насосом и контроллером предназначены для помещений, классифицированных как взрывоопасная зона; полная маркировка взрывозащиты приводится в паспорте конкретной поставки — уточняйте у менеджера до заказа.

• Электробезопасность — контроллер 150 Вт и циркуляционный насос — питание 220 В 50 Гц с заземлением; для Ex-исполнений электромонтаж выполняется по требованиям к взрывоопасной зоне.
• Работа стекла под разрежением — осмотр колонны и шлифов перед пуском; напуск атмосферы — штатно, а не разборкой соединения под вакуумом.
• Химическая совместимость — промывной раствор подбирается под газ; материал насадки и проточной части насоса согласуется с раствором до заказа.
• Перемещение аппарата — тележку фиксируют тормозом перед пуском; перевозить с заполненной колонной не следует.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы, сертификаты и маркировка Ex — по запросу.

Эффективность очистки, объём бака раствора отдельной строкой, присоединительный диаметр, габариты и масса источником не публикуются; расход 86 л/мин и мощность контроллера 150 Вт указаны одинаковыми на весь ряд 10–50 л — подтверждаются по паспорту конкретной поставки, уточняйте у менеджера.

КАДАММ ГС10 приходит собранным на тележке, но стеклянную часть и обвязку собирают и подключают на месте. Ввод в работу занимает рабочий день силами лаборатории. Порядок, который мы рекомендуем при первом запуске:

Обслуживание в процессе эксплуатации

• Промывной раствор — контроль выработки по индикатору или pH пробы; смена по регламенту, выведенному на первых циклах, а не по общим рекомендациям.
• Насадка — промывка при смене режима и при появлении налёта: солевые отложения уменьшают смачиваемую поверхность и снижают степень очистки.
• Циркуляционный насос — контроль расхода по равномерности орошения; для фторопластового исполнения — проверка проточной части по руководству насоса.
• Зажимы и прокладки — осмотр фторопластовых прокладок при каждой разборке; потерявшая упругость прокладка — источник натекания.
• Конденсатор — слив накопленной жидкости; её много — значит унос выше обычного, стоит проверить поток газа и работу оросителя.
