Горизонтальные автоклавы — стерилизаторы паровые горизонтальные

Горизонтальный автоклав — паровой стерилизатор с камерой, лежащей на боку, и дверью на торце. Загрузку ставят на полки, в корзины или закатывают на тележках, поэтому горизонтальная компоновка — основной вариант для камер от сотни литров и выше. В разделе 27 серий КАДАММ объёмом камеры от 60 л до 13,6 м³: с сушкой и с импульсным вакуумом, с ручной, подъёмной, автоматической и сдвижной дверью, со встроенным парогенератором и для работы от внешнего пара. Двухдверные модели вынесены в подраздел проходных автоклавов.

Подобрать за 30 секунд

Сравнение серий раздела

Где нужен горизонтальный паровой стерилизатор

Вертикальный автоклав загружают сверху, и с ростом объёма это становится неудобно: тяжёлые корзины приходится поднимать на высоту камеры, а нижний ярус загрузки трудно достать. У горизонтального стерилизатора дверь находится на уровне рук оператора, камера оборудована полками или направляющими, а начиная с нескольких сотен литров загрузка идёт на тележках, которые закатывают в камеру целиком. Поэтому горизонтальный паровой стерилизатор берут, когда стерилизуют много и регулярно: посуду и питательные среды в микробиологической лаборатории, инструменты и лабораторную одежду, корма и подстилку в виварии, отходы перед вывозом, тару и оснастку на производстве.

Крупные камеры из этого раздела работают как промышленный автоклав: серии СП-Г13, СП-Г17 и СП-Г20 доходят до 3000, 6000 и 13600 л соответственно и ставятся в отдельное помещение с подводом пара, воды, слива и силового питания. Небольшие модели на 60–150 л занимают место напольного шкафа и подключаются к обычной трёхфазной сети лаборатории.

Стерилизаторы с сушкой без вакуума

Серии СП-Г1–СП-Г8 удаляют воздух из камеры вытеснением паром и после выдержки сушат загрузку. Такой цикл подходит для жидкостей, питательных сред в открытых или неплотно закрытых флаконах, стеклянной посуды и неупакованного инструмента, то есть для загрузки без пористых материалов и без глубоких полостей.

• СП-Г1 — самая широкая линейка, 60–450 л в семи моделях, температура стерилизации 105–136 °C, рабочее давление 0,23 МПа, равномерность по камере не хуже ±0,5 °C, сенсорный дисплей 4,3″ или 7″.
• СП-Г2 — 150–400 л, фиксированные режимы 121 и 134 °C, точность поддержания температуры 0,1 °C, температура сушки 115–134 °C, мощность 10–15 кВт.
• СП-Г3, СП-Г5, СП-Г7 — 150–400 и 150–500 л, установка температуры 40–134 °C, давление до 0,22 МПа, сушка 0–60 мин, мощность 9–18 кВт при 380 В. Нижняя часть диапазона нужна для мягких программ: подогрева и растворения сред, обработки термочувствительных материалов.
• СП-Г4, СП-Г6, СП-Г8 — компактные камеры 150–280 л с тем же диапазоном 40–134 °C, временем сушки до 99 мин и мощностью 9–12 кВт.

Серии внутри группы различаются исполнением панели управления, комплектацией и конструкцией корпуса; подробные таблицы ТТХ — в карточках.

Автоматические стерилизаторы с импульсным вакуумом

Вакуумный насос перед стерилизацией несколько раз откачивает камеру и подаёт пар. Так воздух удаляется из текстиля, фильтров, упаковки, пористых и полых изделий, где простое вытеснение паром оставляет воздушные карманы. После выдержки камера снова откачивается, и вакуумная сушка выводит конденсат из упакованной загрузки. Подробнее о циклах — в статье о классах B, N и S.

• СП-Г9 — 60–450 л, 105–136 °C, предельный вакуум −0,096 МПа, вакуумная сушка 15 мин.
• СП-Г11 — 150–360 л с ручной дверью, 105–134 °C, сенсорный ЖК-дисплей 7″, мощность 20 кВА.

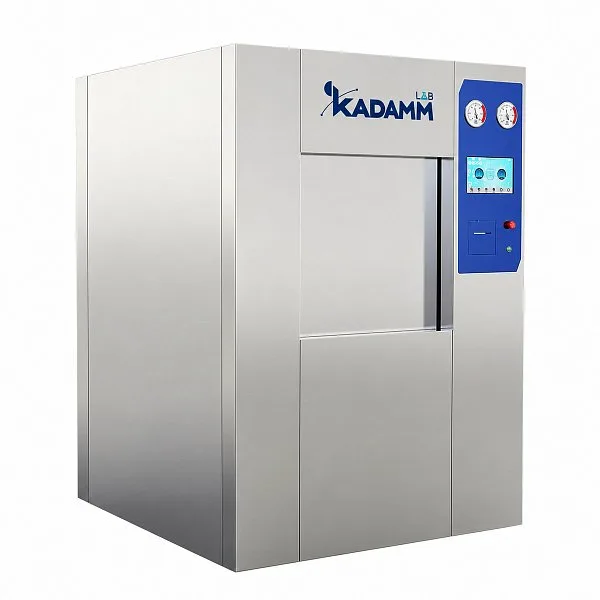

• СП-Г12 — 150–800 л, рабочее давление камеры до 0,25 МПа, давление рубашки 0,3 МПа, предельный вакуум −96 кПа, до 139 °C.

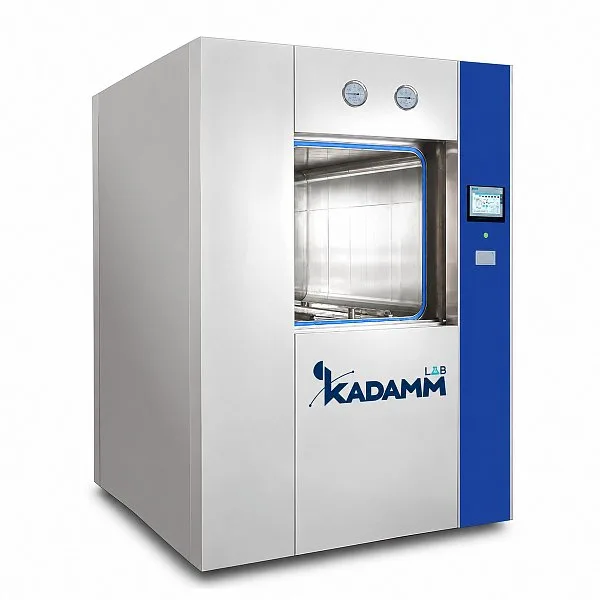

• СП-Г16 — 150–800 л с подъёмной дверью: створка уходит вверх и не занимает место перед стерилизатором.

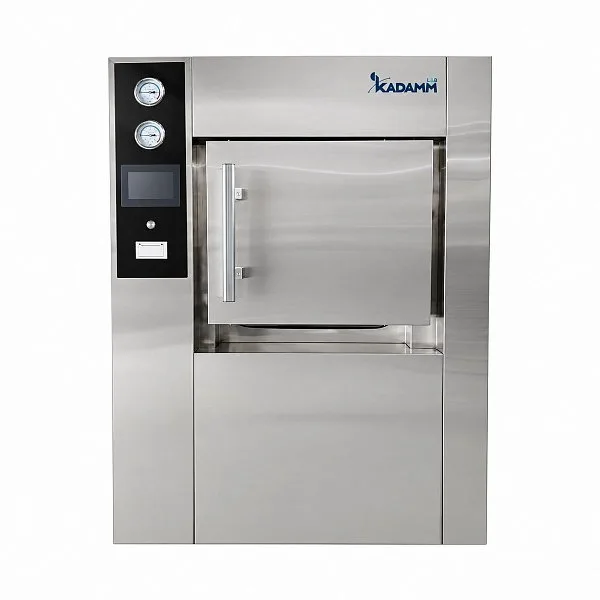

• СП-Г13 — 250–3000 л в девяти типоразмерах, расход пара 18–90 кг и воды 35–90 кг за цикл.

Встроенный парогенератор или внешний пар

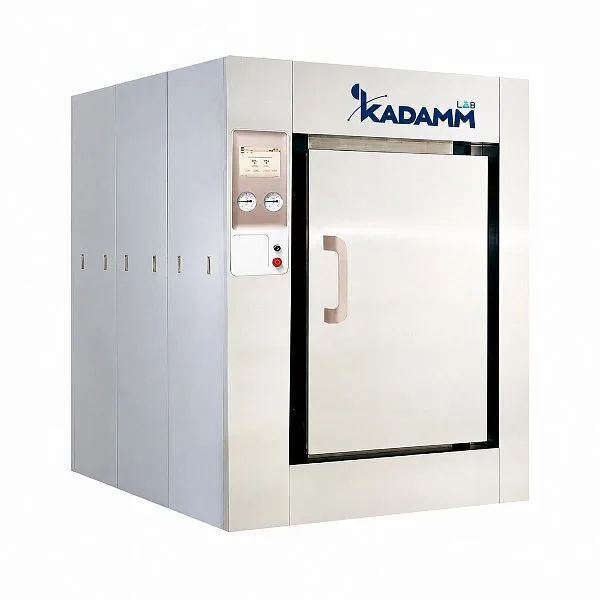

Серии СП-Г10 (146–352 л, 18–24 кВт) и СП-Г14 (352–999 л, 24–61 кВт) вырабатывают пар сами: подводят электропитание, воду и слив. Камера рассчитана на давление 0,3 МПа и температуру 144 °C, предохранительный клапан настроен на 0,28 МПа, расчётный ресурс камеры 20000 циклов.

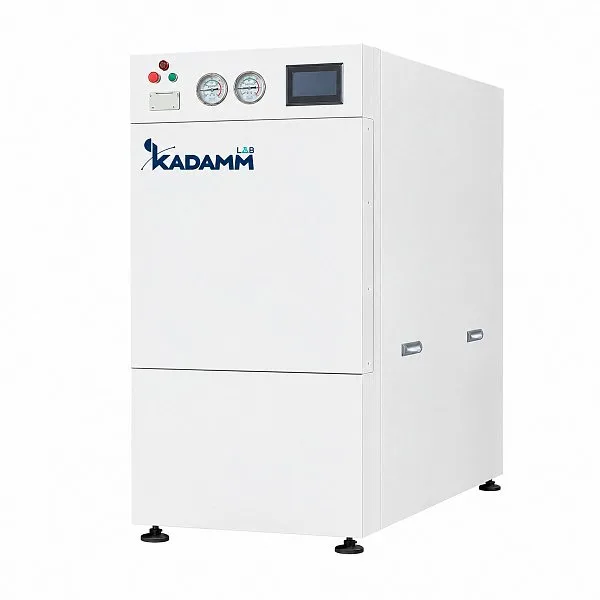

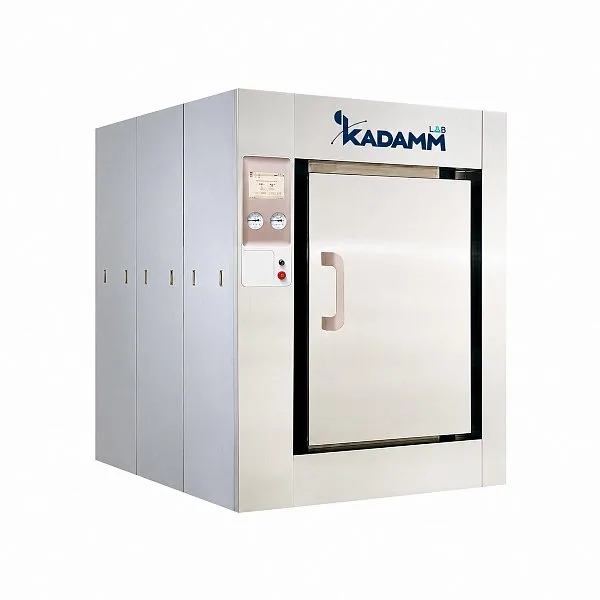

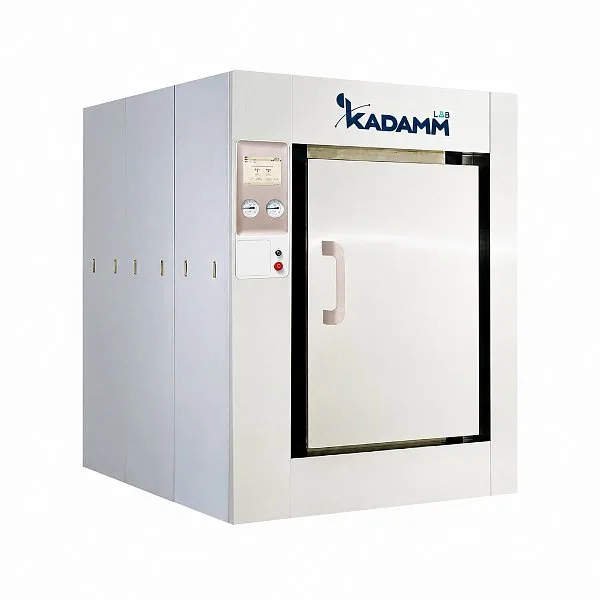

Серии СП-Г15, СП-Г22 и СП-Г23 работают от внешнего пара: заводской магистрали, котельной или отдельного парогенератора. У СП-Г15 (150–400 л) давление подводимого пара 0,3–0,7 МПа. СП-Г22 (146–352 л) и СП-Г23 (352–1500 л) потребляют из сети только 2,5–5 кВт на автоматику и вакуумный насос, поэтому их выбирают там, где пар уже есть, а свободной электрической мощности на десятки киловатт нет.

Промышленный автоклав с автоматической или сдвижной дверью

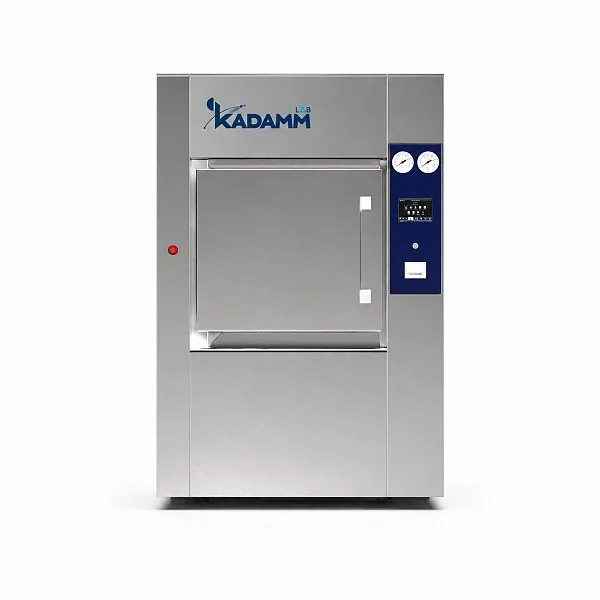

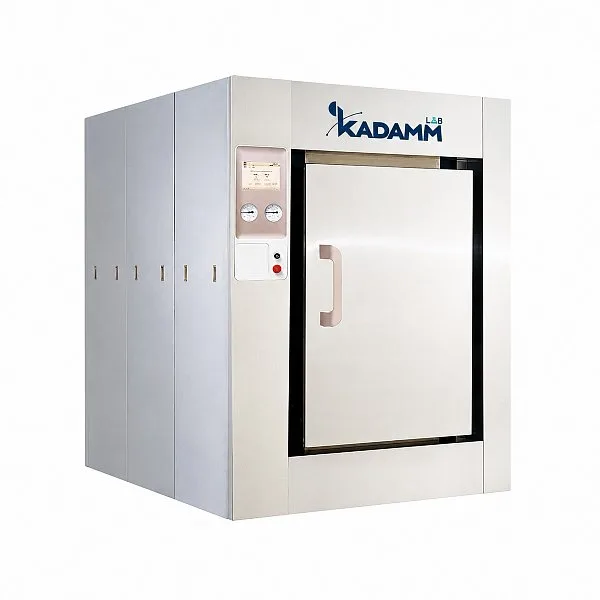

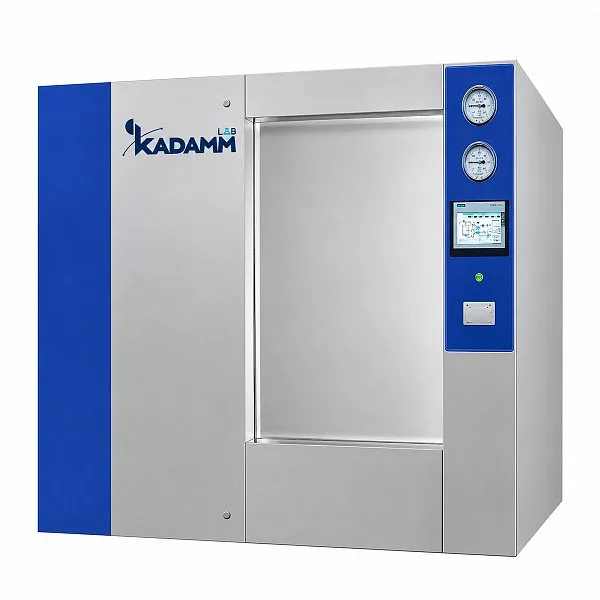

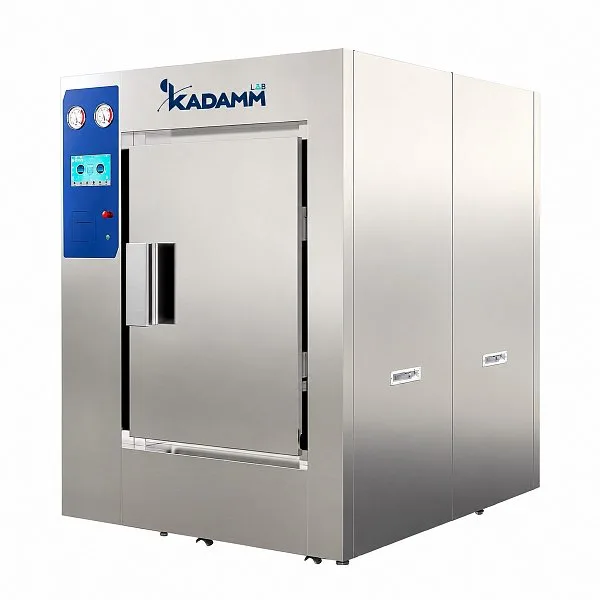

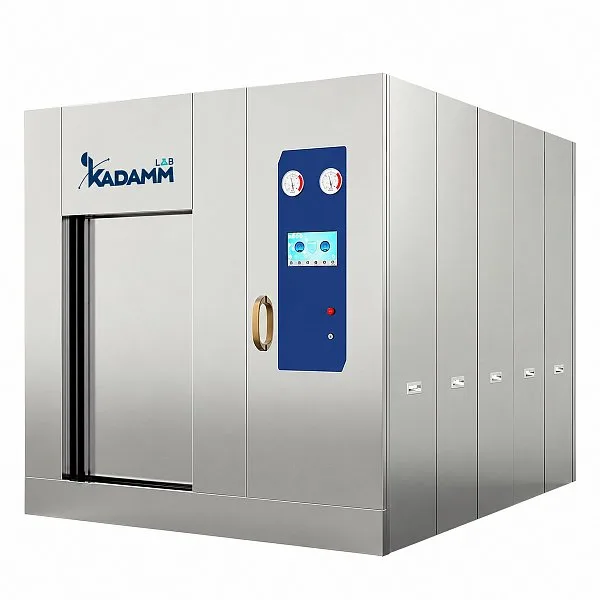

Для потоковой стерилизации предназначены серии с приводной дверью. СП-Г17 (255–6000 л, двенадцать моделей), СП-Г18 (450–650 л, до 134 °C, давление парогенератора 0,8 МПа) и СП-Г19 (650–1500 л) закрываются автоматически, оператор только запускает программу. СП-Г20 (1200–13600 л) и СП-Г21 (1200–1500 л) оснащены сдвижной дверью, которая уходит вбок вдоль стены и не требует свободного пространства перед камерой. У этих серий предельный вакуум −96 кПа, максимальное рабочее давление 0,25 МПа, рабочая температура до 139 °C; число импульсов избыточного давления задаётся программой.

Как выбрать горизонтальный автоклав

Объём камеры. Считайте по самой большой разовой загрузке с запасом на расстановку: пар должен свободно проходить между корзинами и флаконами. Камеры до 450 л закрывают потребность лаборатории, от 800 л и выше берут под тележки и стерилизацию на производстве.

Тип загрузки. Жидкости, среды и стекло стерилизуют на сериях с сушкой без вакуума. Пористые материалы, текстиль, фильтры, упакованные наборы требуют импульсного вакуума.

Энергоноситель. Нет пара на объекте — модели со встроенным парогенератором или электрическим нагревом камеры. Есть пар нужного качества — модели от внешнего пара, они проще по требованиям к силовому вводу.

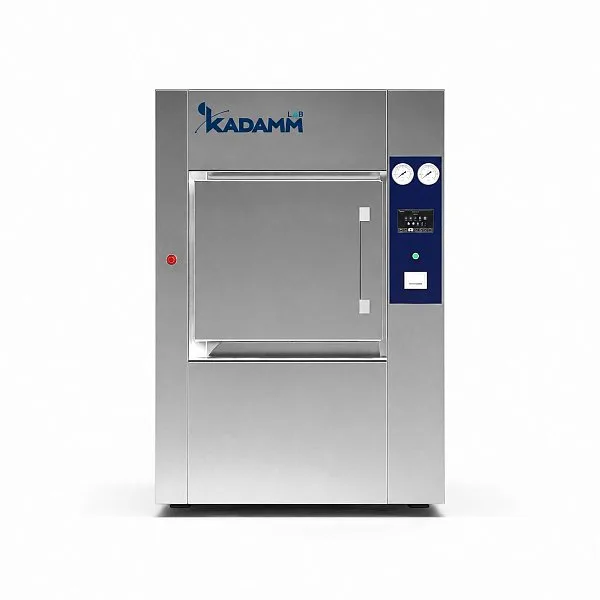

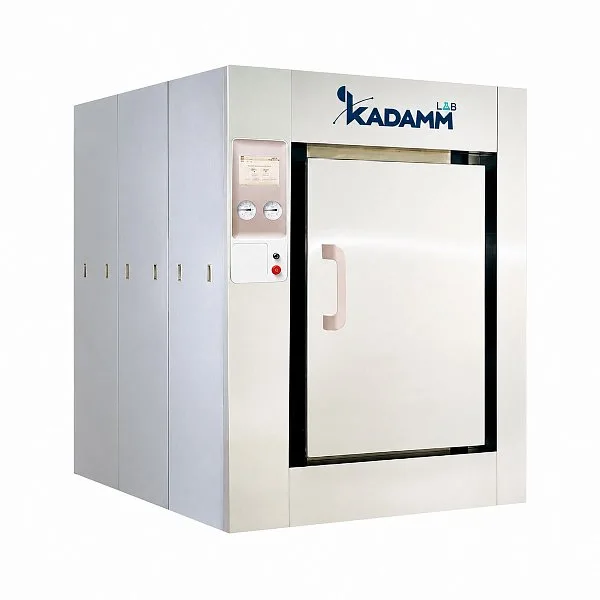

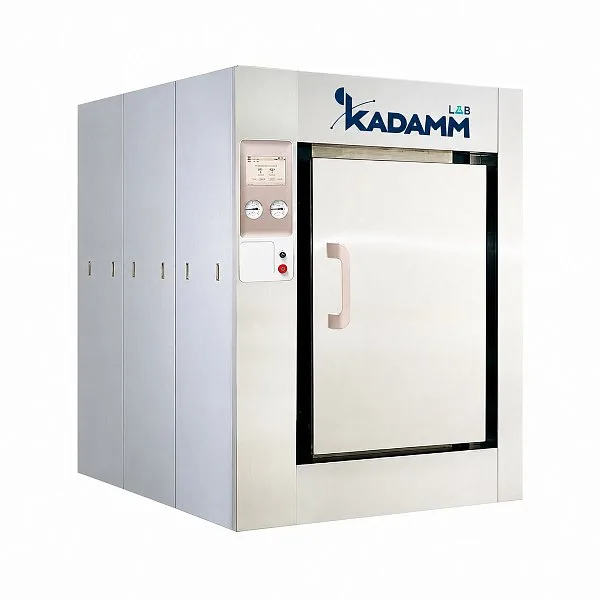

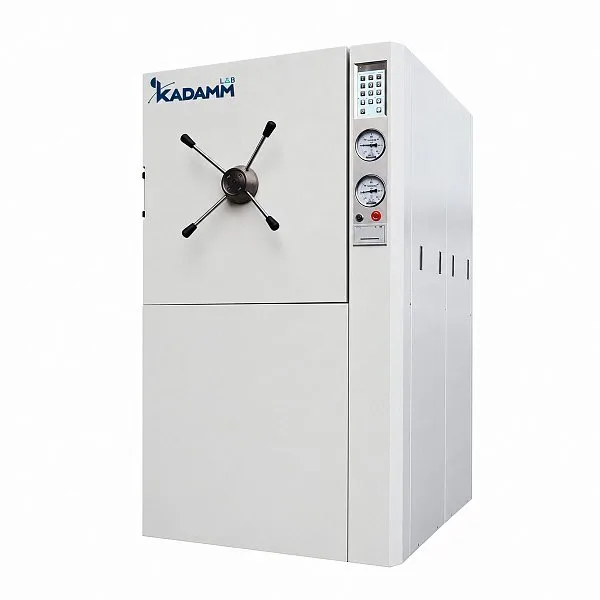

Дверь и помещение. Ручная дверь подходит для небольших камер, подъёмная и сдвижная не занимают место перед стерилизатором, автоматическая снижает нагрузку на оператора при частых циклах. Если материал после стерилизации должен попадать в другое помещение, смотрите проходные автоклавы.

Наши инженеры подберут серию по составу загрузки и числу циклов в смену и передадут габаритный чертёж с требованиями к подводкам.

Аналоги ГК-100, ГКА-25 ПЗ и ГП-400

Горизонтальные паровые стерилизаторы часто ищут по обозначениям отечественных моделей: стерилизатор ГК-100-3, ГК-100-4, ГК-10, ГК-25, ГКА-25 ПЗ, ГКА-100 ПЗ, ГКА-120 ПЗ, ГП-400. Для лабораторной задачи их заменяет горизонтальная камера близкого объёма с нужным типом цикла; порядок подбора разобран в статье об аналогах ГК-100, ВК-75 и ГП-400. Модели КАДАММ в этом разделе — лабораторное и производственное оборудование.
