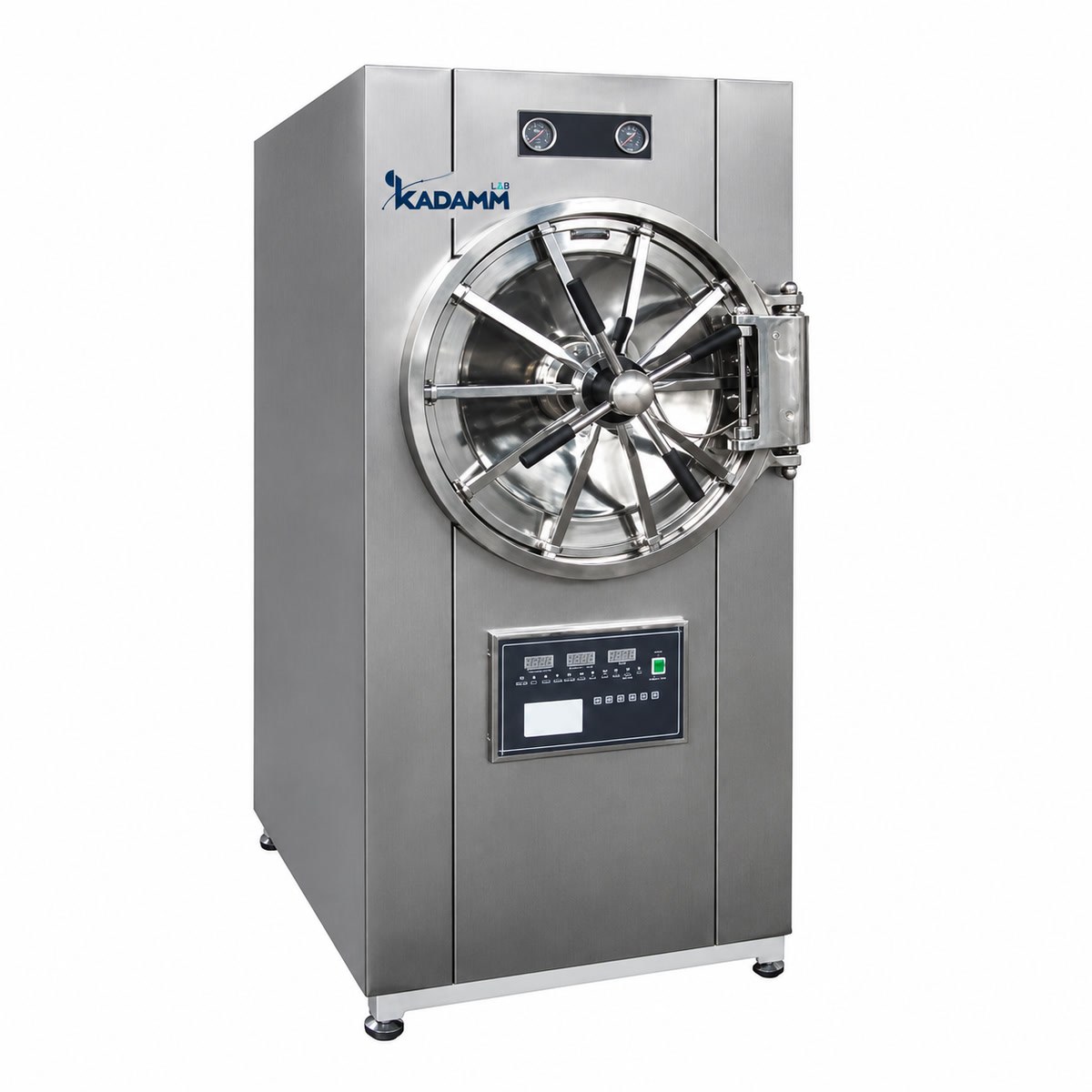

КАДАММ СП-Г4 — Стерилизатор паровой (автоклав) горизонтальный с сушкой, 150–280 л
Напольный горизонтальный автоклав с цилиндрической камерой и фронтальной дверью: пар сам вытесняет холодный воздух, после выдержки включается сушка, а каждый цикл печатается на встроенном принтере. Три объёма камеры закрывают диапазон от 150 до 280 л.
Печать протокола циклаСушка после стерилизацииБлокировка двери по давлениюКорпус из нержавеющей стали
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ СП-Г4 — напольный горизонтальный автоклав: цилиндрическая камера лежит на боку, дверь закрывает её торец, а корпус снаружи выполнен из нержавеющей стали: лабораторный автоклав для стерилизации посуды, инструментов и сред крупными партиями. Загрузку заводят спереди на уровне рук — тяжёлые корзины не нужно поднимать над бортом камеры, как при верхней загрузке.
Холодный воздух из камеры убирает сам пар: поднимаясь кверху, он вытесняет воздух к выпускному клапану, и отдельный вакуумный насос для этого не требуется. Подачу пара во время выдержки автоматика регулирует по показаниям датчика температуры в камере, поэтому режим держится без постоянного вмешательства оператора.
Температуру стерилизации задают в диапазоне 40–134 °C, разброс по объёму камеры не превышает ±2 °C. Наибольшее рабочее давление в серии — 0,22 МПа. Время выдержки и время сушки после неё устанавливаются раздельно, каждое в пределах 0–99 минут, — долгую выдержку для плотной загрузки можно сочетать с короткой сушкой и наоборот.
Дверь заперта всё время, пока в камере остаётся избыточное давление: при показаниях выше 0,027 МПа срабатывает блокировка с сигналом тревоги, и открыть дверь нельзя, пока давление не снизится после сброса пара. Отдельно работает защита по воде — нагрев не включится при переполненном баке и отключится, если воды стало мало, — и защита от перегрузки по току.
Каждый цикл фиксируется печатью: встроенный принтер выводит протокол без подключения стороннего регистратора, и распечатку можно сразу вложить в журнал лаборатории рядом с партией загрузки.
В линейке три объёма — 150, 200 и 280 л — на одинаковой длине камеры 1000 мм; растёт только диаметр: Ø440, Ø515 и Ø600 мм. Две младшие модели потребляют 9 кВт, старшая — 12 кВт, все три работают от трёхфазной сети 380 В, 50 Гц. По массе и габаритам корпуса модели заметно плотнее камеры: от 340 кг у младшей до 462 кг у старшей, так что при выборе места стоит ориентироваться именно на габариты корпуса, а не только на объём камеры.
Все три модели подключаются к трёхфазной сети 380 В, 50 Гц под мощность 9 или 12 кВт: линию и защиту закладывайте под конкретную модель. Масса — от 340 до 462 кг нетто: заранее проверьте проём двери и несущую способность пола по габаритам в упаковке.
Как устроена серия
Вытеснение воздуха паромПар поднимается в верхнюю часть камеры и выдавливает холодный воздух к выпуску без вакуумного насоса — меньше узлов, которые требуют обслуживания.
Автоматическая подача пара по температуреДатчик в камере передаёт показания регулятору, который сам дозирует пар, удерживая заданный режим на протяжении всей выдержки.
Раздельные уставки выдержки и сушкиВремя стерилизации и время сушки задаются отдельно, каждое от 0 до 99 минут, — режим подбирается под плотность и материал загрузки.
Печать протоколаВстроенный принтер фиксирует каждый цикл без стороннего регистратора — распечатка остаётся подтверждением обработки партии.
Блокировка двери по давлениюПри давлении в камере выше 0,027 МПа звучит сигнал тревоги и дверь остаётся заперта до сброса пара — случайное открытие под давлением исключено.
Защита по уровню водыНагрев не запускается при переполненном баке и отключается при нехватке воды, предотвращая работу нагревателя всухую.
Предохранительный клапанПри превышении рабочего давления клапан сбрасывает избыток, а защита от перегрева и перегрузки по току отключает нагрев и питание.
Корпус из нержавеющей сталиНаружные панели легко моются и не боятся влажной среды помещения, где стоит автоклав.
Технические характеристики
Параметр
КАДАММ СП-Г4-150
КАДАММ СП-Г4-200
КАДАММ СП-Г4-280
Объём камеры, л
150
200
280
Размеры камеры (Ø×длина), мм
Ø440×1000
Ø515×1000
Ø600×1000
Тип камеры
горизонтальная, цилиндрическая
Материал корпуса
нержавеющая сталь
Удаление воздуха
гравитационное вытеснение паром
Температура стерилизации
до 134 °C
Диапазон установки температуры
40–134 °C
Равномерность температуры
≤±2 °C
Макс. рабочее давление
0,22 МПа
Время стерилизации
0–99 мин
Время сушки
0–99 мин
Управление
автоматическое, подача пара по температуре камеры
Блокировка двери
сигнал тревоги и запрет открытия при давлении в камере выше 0,027 МПа
Защиты
перегрев, превышение давления, уровень воды (высокий и низкий), перегрузка по току; предохранительный клапан
Регистрация цикла
встроенный принтер
Мощность
9 кВт
12 кВт
Электропитание
9 кВт/380 В 50 Гц; 12 кВт/380 В 50 Гц
Габариты (Ш×Г×В), мм
1400×650×1600
1400×750×1700
1520×910×1900
Габариты в упаковке, мм
1560×820×1820
1560×910×1880
1680×1080×2100
Масса нетто, кг
340
350
462
Масса брутто, кг
430
436
570
Объём камеры указан номинальный, габариты — в порядке осей источника; состав программ, подключение к воде и сливу уточняйте у менеджера.
▤
Спецификация КАДАММ СП-Г4Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Лабораторная посудаКолбы, бутыли и штативы с пробирками партиями — камера длиной 1000 мм вмещает несколько корзин в ряд за один цикл.
Инструменты и металлические изделияИнструменты и детали оборудования на лотках, многоразовые принадлежности лаборатории, которые переносят обычный режим выдержки.
Текстиль и фильтровальные материалыХалаты, салфетки и ткань для фильтрования — после выдержки раздельная сушка до 99 минут возвращает их сухими.
Питательные средыЁмкости со средами для микробиологии; режим выдержки подбирают под объём жидкости в таре.
Обеззараживание лабораторных отходовОтработанные посевы и материалы в термостойкой таре перед утилизацией — режим и порядок загрузки согласуйте с менеджером.
Производственные и научные лабораторииГде нужен печатный протокол каждого цикла и компактная горизонтальная камера на 150–280 л.
Чем сильна серия
Документирование без доплат. Принтер фиксирует каждый цикл — отдельный регистратор или ПО для журнала не нужны.
Простое устройство без вакуумного насоса. Воздух вытесняется паром, а не откачивается, — меньше узлов, которые требуют обслуживания и ремонта.
Раздельные уставки на весь цикл. Выдержка и сушка задаются по отдельности, до 99 минут каждая, — один аппарат закрывает и плотную, и лёгкую загрузку.
Многоуровневая защита. Блокировка двери по давлению с сигналом тревоги, предохранительный клапан, защита по воде и по току работают независимо друг от друга.
Три объёма на одной длине камеры. Диаметр растёт от Ø440 до Ø600 мм при одинаковой длине 1000 мм — выбор по суточному потоку без смены логики работы.
Когда выбирают КАДАММ СП-Г4: Выбирайте СП-Г4, если нужен горизонтальный автоклав на 150–280 л с печатью протокола каждого цикла и раздельными уставками выдержки и сушки. Похожий диапазон объёмов закрывают компактные серии СП-Г6 и СП-Г8; более широкий ряд, включая объёмы выше 280 л, — у СП-Г2, СП-Г3, СП-Г5 и СП-Г7 (до 400–500 л), а для камеры меньше 150 л подойдёт СП-Г1 (от 60 л). Наши инженеры сравнят серии под вашу загрузку и помещение.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
Чем вытеснение воздуха паром отличается от вакуумной откачки?+
Пар легче холодного воздуха и, заполняя камеру, сам выдавливает его к выпускному клапану — отдельный вакуумный насос для этого не нужен.
Такая схема надёжно работает с открытой и умеренно упакованной загрузкой — посудой, инструментами на лотках, средами. Для плотных пакетов и полых изделий с узкими каналами лучше подходят серии с импульсным вакуумом — уточните у менеджера, какая серия закроет вашу задачу.
Как регулируется подача пара во время выдержки?+
Автоматика следит за показаниями датчика температуры в камере и сама дозирует пар, чтобы режим держался без скачков на протяжении всей выдержки, заданной оператором.
Можно ли задать сушку дольше или короче выдержки?+
Да, время стерилизации и время сушки задаются отдельно, каждое в пределах 0–99 минут. Короткую сушку можно сочетать с долгой выдержкой для плотной загрузки и наоборот.
Когда можно открыть дверь после цикла?+
Пока давление в камере выше 0,027 МПа, звучит сигнал тревоги и дверь остаётся заперта. Открыть её можно только после сброса пара, когда давление снизится.
Как документируется цикл?+
Встроенный принтер печатает протокол каждого цикла без подключения отдельного регистратора. Распечатку можно сразу вложить в журнал лаборатории рядом с партией загрузки.
Какой объём выбрать из трёх моделей серии?+
Все три модели имеют одинаковую длину камеры 1000 мм, растёт только диаметр — от Ø440 мм у модели на 150 л до Ø600 мм у модели на 280 л.
Ориентируйтесь на объём загрузки одного цикла с запасом на проход пара между корзинами, а не на суточный поток в целом.
Какое электропитание нужно?+
Все модели работают от трёхфазной сети 380 В, 50 Гц. Мощность — 9 кВт у моделей на 150 и 200 л и 12 кВт у модели на 280 л; под неё закладывают отдельную линию с защитой.
Что будет при нехватке или избытке воды в баке?+
Если воды мало, нагрев отключается автоматически. Если бак переполнен, включение нагрева блокируется — так нагреватель не остаётся без воды и не перегружается сверх уровня.
Можно ли поставить СП-Г4 вместо горизонтального стерилизатора ГК-100?+
По типу — да: СП-Г4 тоже горизонтальный автоклав с фронтальной загрузкой, а ближайшие объёмы камеры — 150 и 200 л. При замене сверьте диаметр и длину камеры (1000 мм у всех моделей), размеры корзин, трёхфазную сеть 380 В с мощностью 9–12 кВт и подвод воды к баку.
Наши инженеры подберут модель по паспорту прежнего стерилизатора.
Что нужно подготовить к монтажу?+
Линию 380 В под мощность выбранной модели, подвод воды и слив, а также место с учётом массы — от 340 до 462 кг — и габаритов в упаковке. Проверьте ширину дверного проёма заранее.
Наши инженеры передадут требования к помещению и помогут с вводом в работу.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
