Вертикальные автоклавы — стерилизаторы паровые вертикальные

Вертикальный автоклав — паровой стерилизатор с цилиндрической камерой и загрузкой сверху: корзины опускаются в камеру через крышку, а сам аппарат стоит на полу. В разделе 36 серий КАДАММ с камерой от 30 до 200 л: базовые стерилизаторы паровые вертикальные на режимы 121 и 134 °C, модели с сушкой, с импульсным вакуумом и вакуумной сушкой, с подъёмом камеры и исполнение для биобезопасности со сбором конденсата и фильтром на выхлопе. Все серии рассчитаны на лабораторные задачи: питательные среды, посуда, инструмент, обеззараживание отходов.

Подобрать за 30 секунд

Сравнение серий раздела

Где ставят вертикальный автоклав

Автоклав вертикальный — рабочий формат для микробиологических, санитарно-гигиенических, ветеринарных, пищевых и учебных лабораторий, где за смену проходит несколько загрузок средних объёмов. Настольному стерилизатору не хватает камеры для бутылей с питательной средой по 1–2 л и мешков с отходами, а горизонтальный автоклав с камерой на сотни литров требует отдельного помещения, трёхфазного ввода и подвода пара. Вертикальный аппарат закрывает середину: камера 50–100 л, однофазная сеть ~220 В у большинства серий, собственный парогенератор в корпусе (вода заливается в камеру или в бачок) и установка у стены без фундамента.

Типовые задачи: стерилизация питательных сред и растворов во флаконах, лабораторной посуды и пипеток, металлического инструмента, перевязочного и фильтровального материала в упаковке, а также обеззараживание отработанных культур и одноразового пластика перед утилизацией. Для каждой задачи свой режим и своё исполнение аппарата, поэтому выбор начинают с того, что будет в камере.

Стерилизатор паровой вертикальный: исполнения в разделе

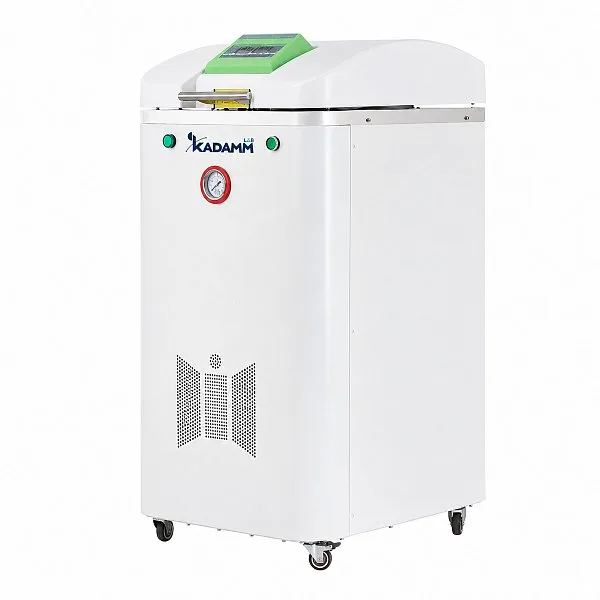

Базовое исполнение (СП-В1–СП-В5, СП-В7–СП-В19, СП-В21–СП-В23) — воздух вытесняется паром самотёком, сушки нет. Такой стерилизатор паровой вертикальный подходит для жидкостей, сред и неупакованной посуды: после цикла загрузку достают горячей и влажной, флаконы остывают в камере. Диапазон установки температуры у большинства серий 105–136 °C при рабочем давлении 0,22–0,23 МПа; у СП-В13 нижняя граница 40 °C, у СП-В22 и СП-В23 — 50 °C, это удобно для растворения агара и щадящих режимов. Серии СП-В14–СП-В19 рассчитаны на рабочее давление до 0,25 МПа, СП-В21 — на 0,26 МПа с датчиком Pt100 класса AA.

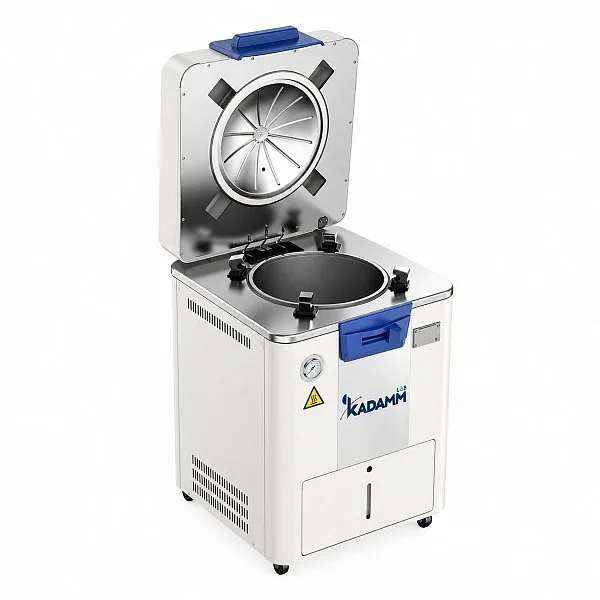

С откидной крышкой и верхней загрузкой — СП-В6 (40–80 л) и СП-В20 (60–100 л, до 138 °C, таймер 1–6000 мин). Крышка откидывается на шарнире, корзину ставят и вынимают без отжима штурвала.

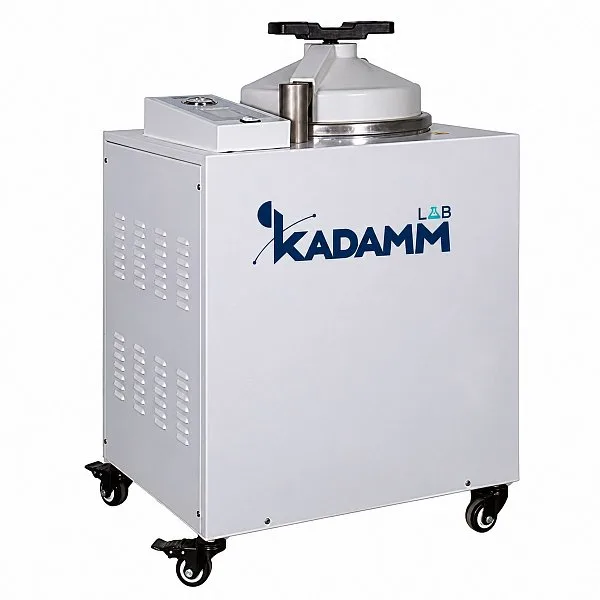

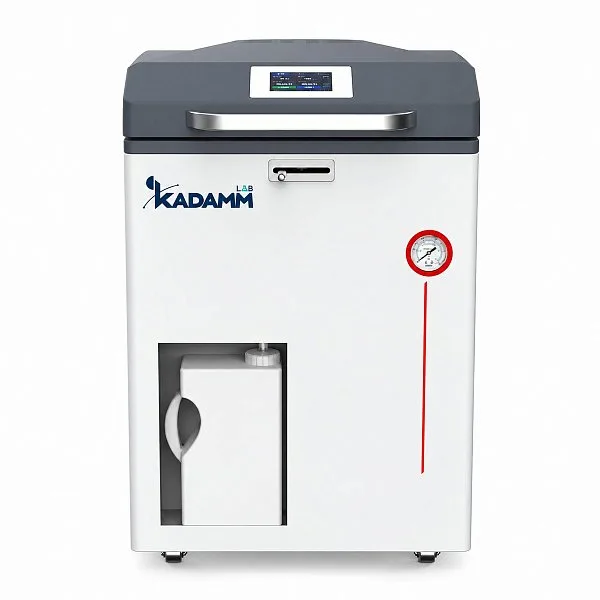

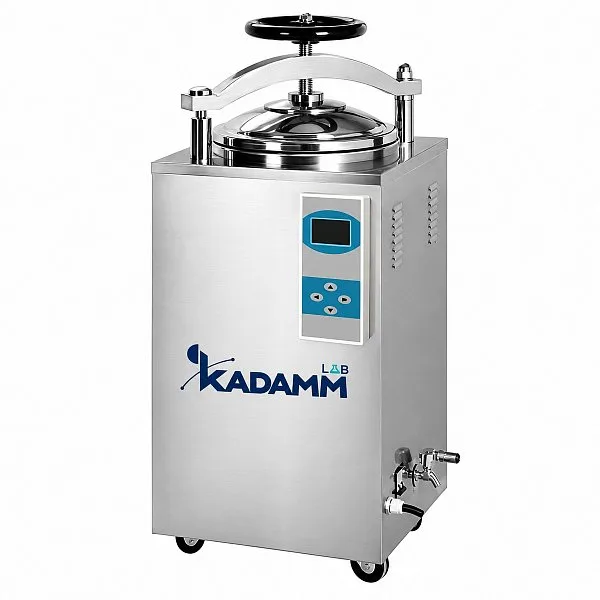

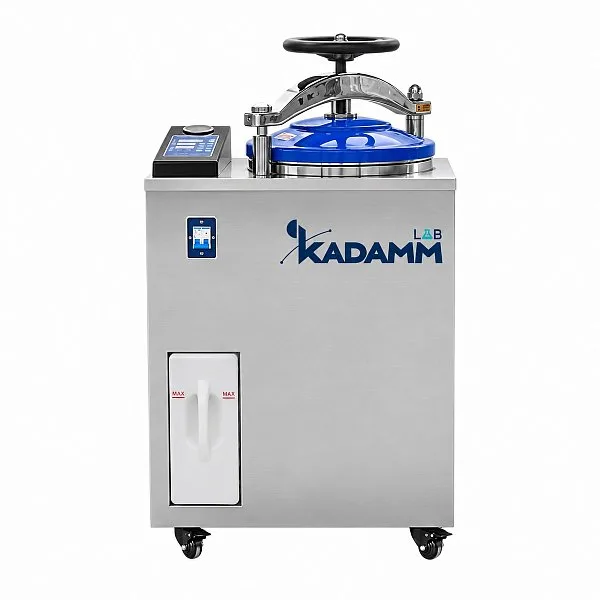

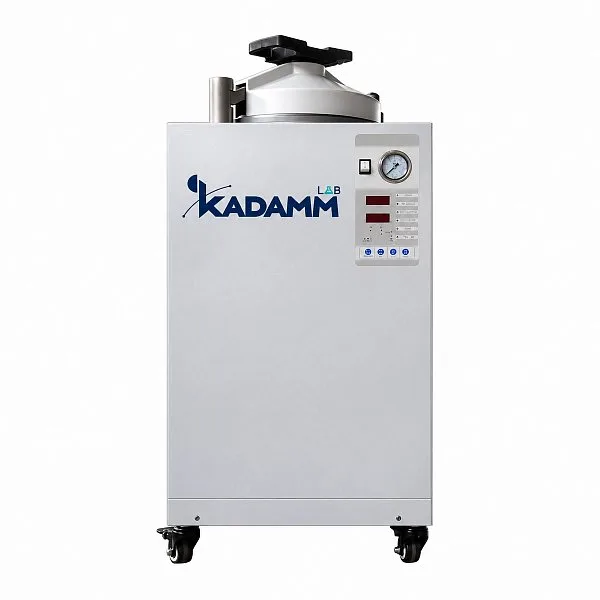

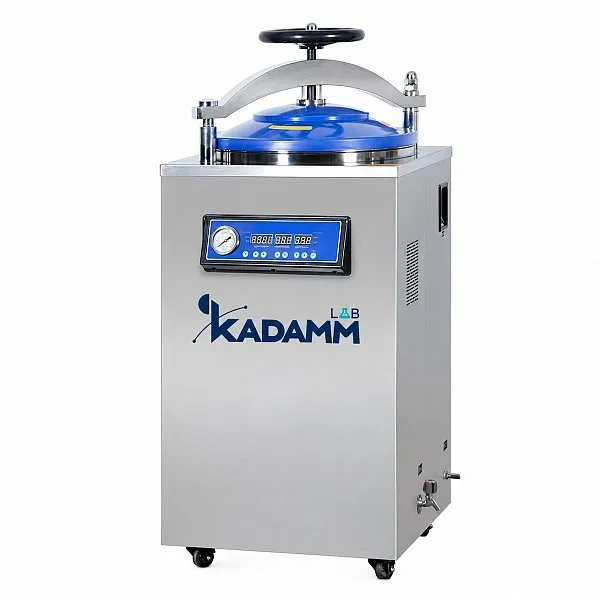

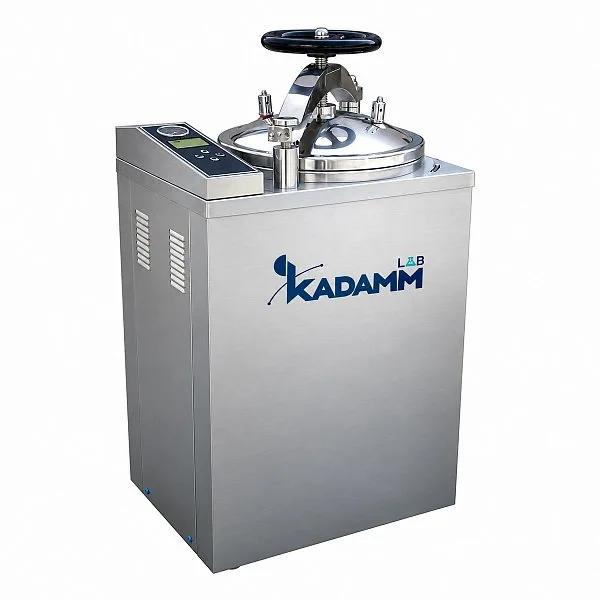

С сушкой (СП-В24–СП-В30) — после стерилизации пар сбрасывается, камера подогревается, влага из упаковки уходит. Время сушки у СП-В25 и СП-В26 настраивается 0–240 мин, у СП-В27–СП-В29 сушка 15 мин. СП-В30 (65–115 л) держит до 143 °C, расчётное давление камеры 0,35 МПа, в памяти 88 программ.

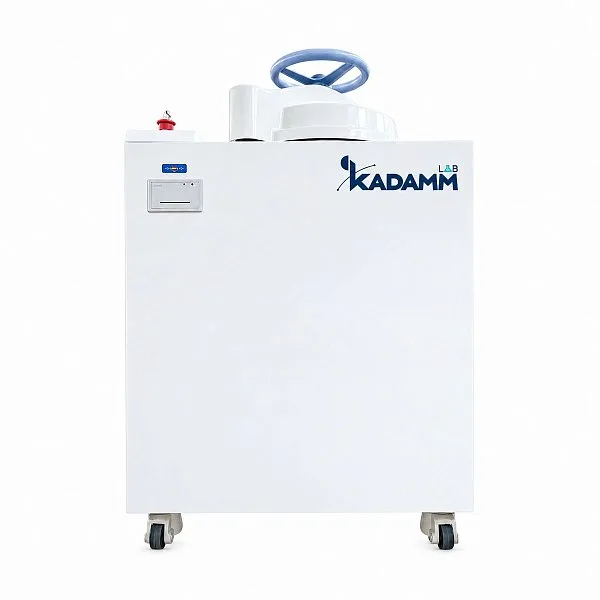

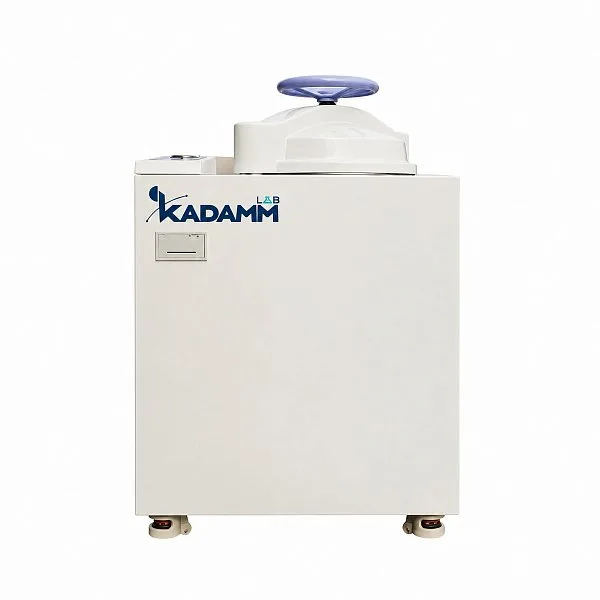

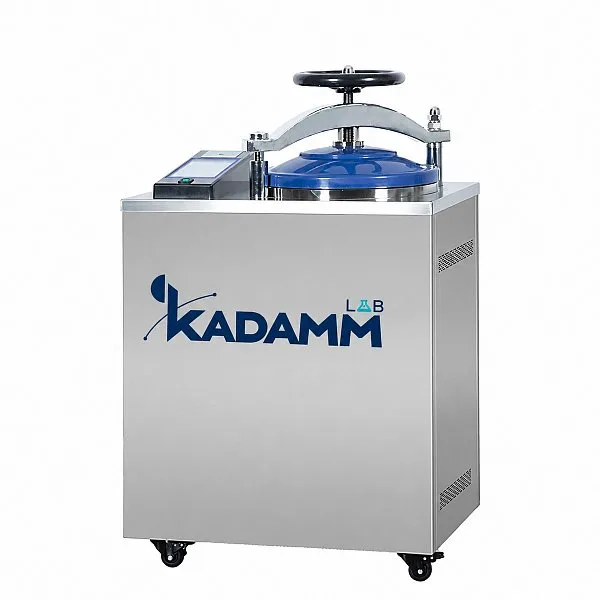

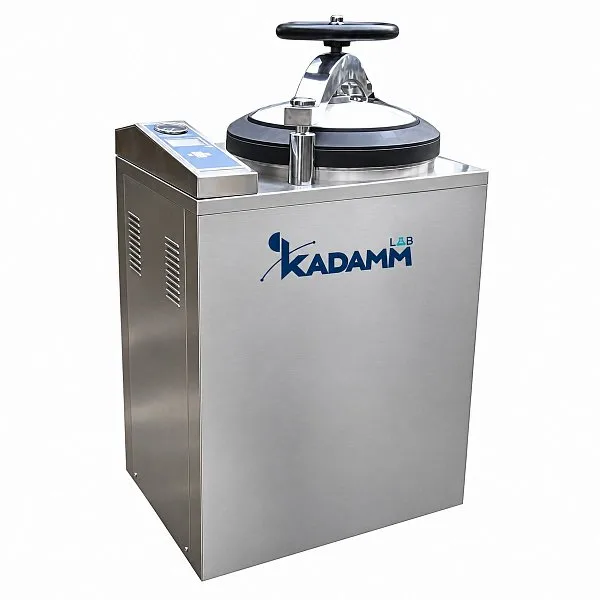

С импульсным вакуумом и вакуумной сушкой (СП-В31–СП-В34, СП-В36) — насос несколько раз откачивает камеру перед подачей пара и после цикла. Предельный вакуум у СП-В34 −0,096 МПа, у СП-В33 −0,081 МПа, у СП-В36 нижний предел импульса −0,080 МПа. Это исполнение нужно для пористой и упакованной загрузки: ткани, фильтры, пакеты с инструментом. СП-В34 держит равномерность температуры ±0,5 °C и сушит под вакуумом за 15 мин. У СП-В36 предусмотрен подъём камеры для удобной загрузки.

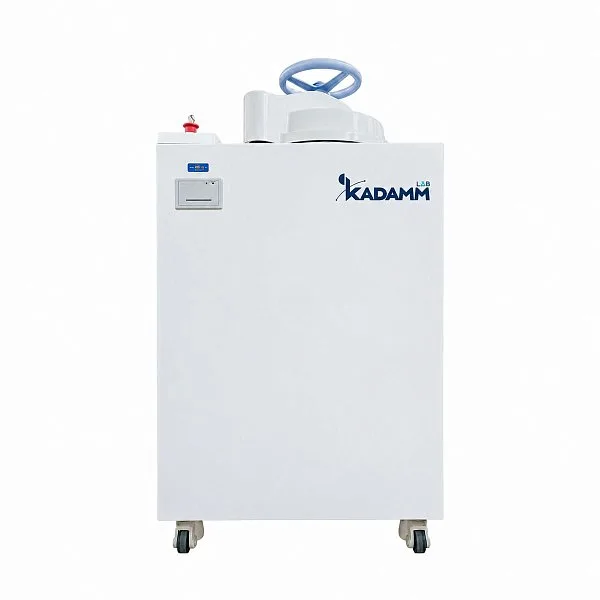

Для биобезопасности — СП-В35 (50–120 л, 134 °C): сбор конденсата и фильтрация выхлопа, чтобы при сбросе пара из камеры не выходил аэрозоль с отработанным материалом.

Как выбрать вертикальный автоклав

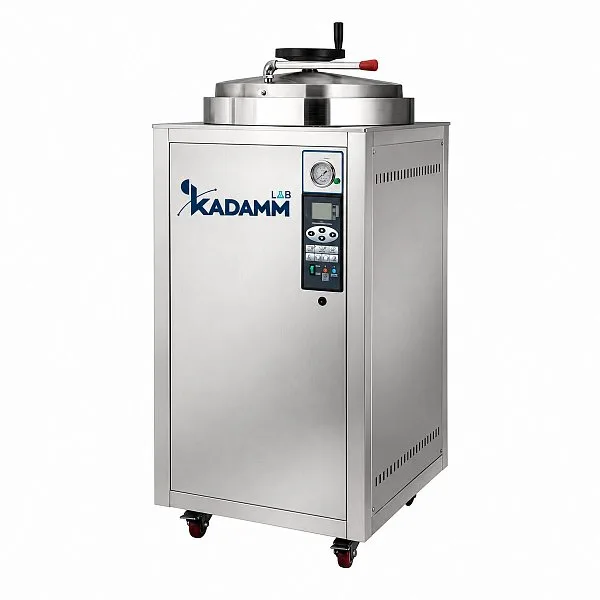

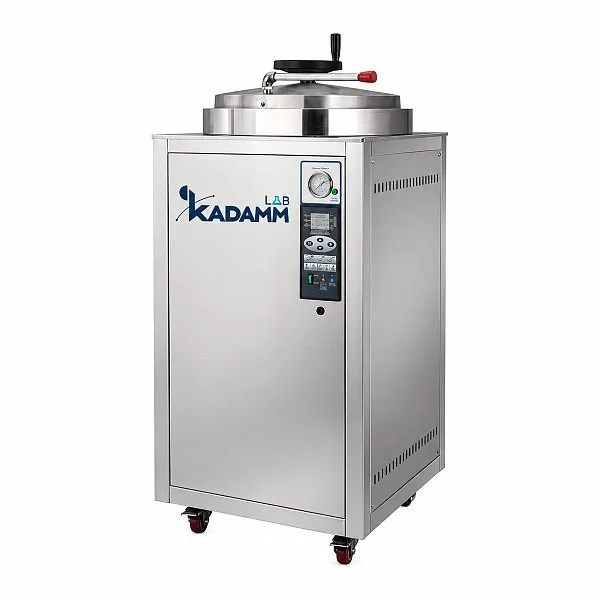

Объём камеры. Считают по самой крупной типовой загрузке, а не по среднему. Камера 30–50 л берёт одну-две корзины посуды или несколько флаконов среды; 75–100 л — рабочий объём для лаборатории, где в день проходит три-четыре цикла; 120–150 л и 200 л (СП-В22, СП-В23, камера Ø500×1000 мм из AISI 304) берут под обеззараживание отходов и крупные бутыли. Камеру с запасом заполняют неплотно: пар должен проходить между предметами.

Что стерилизуют. Жидкости и среды — базовое исполнение; флаконы после цикла остывают в камере, чтобы не вскипели. Упакованный инструмент и текстиль — модель с сушкой, а при плотной упаковке — с импульсным вакуумом. Отработанные культуры и биоматериал — исполнение с фильтром выхлопа СП-В35.

Температура и давление. Стандартные режимы 121 и 134 °C есть у всех серий, где диапазон охватывает эти значения. Нужна повышенная температура или длинная выдержка — смотрите СП-В30 (до 143 °C) и СП-В20 (до 138 °C, таймер до 6000 мин). Для сравнения нескольких моделей по точности регулирования есть графа в таблице: от 0,1 °C до ±1 °C в зависимости от серии.

Питание и место. Почти все серии работают от однофазной сети 220 В, мощность нагрева от 2,5 до 6 кВт. Перед заказом проверьте отдельную линию с автоматом под мощность нагревателя, расстояние до стены для обслуживания и точку слива конденсата. Уровень шума у серий с указанным параметром — не более 65 дБ(А).

Режимы, время выдержки и давление для разных загрузок разобраны в статье о режимах стерилизации в автоклаве, порядок для сред — в статье о стерилизации питательных сред.

Замена ВК-75 и ВК-30

Стерилизатор ВК-75 (в том числе ВК-75-01 и автоматизированные ВКа-75) и ВК-30 — самые распространённые вертикальные аппараты отечественного ряда, и под замену изношенного ВК-75 автоклав вертикальный ищут чаще всего. По объёму камеры ближайшие аналоги в нашем каталоге — серии на 75 л, а для ВК-30 — камеры 30–35 л (СП-В1, СП-В2, СП-В3). У серий КАДАММ температура задаётся на панели и выдерживается по таймеру, параметры каждой серии сведены в таблицу выше. Как сопоставить объём, режимы и подключение — в статье об аналогах ГК-100, ВК-75 и ГП-400.

Как ещё называют

Вертикальный автоклав ищут как «стерилизатор паровой вертикальный», «стерилизатор паровой с вертикальной загрузкой», «автоклав вертикальный лабораторный», «вертикальный паровой стерилизатор» и по названиям отечественных моделей, которые он заменяет: «стерилизатор паровой ВК-75», «автоклав ВК-75».
