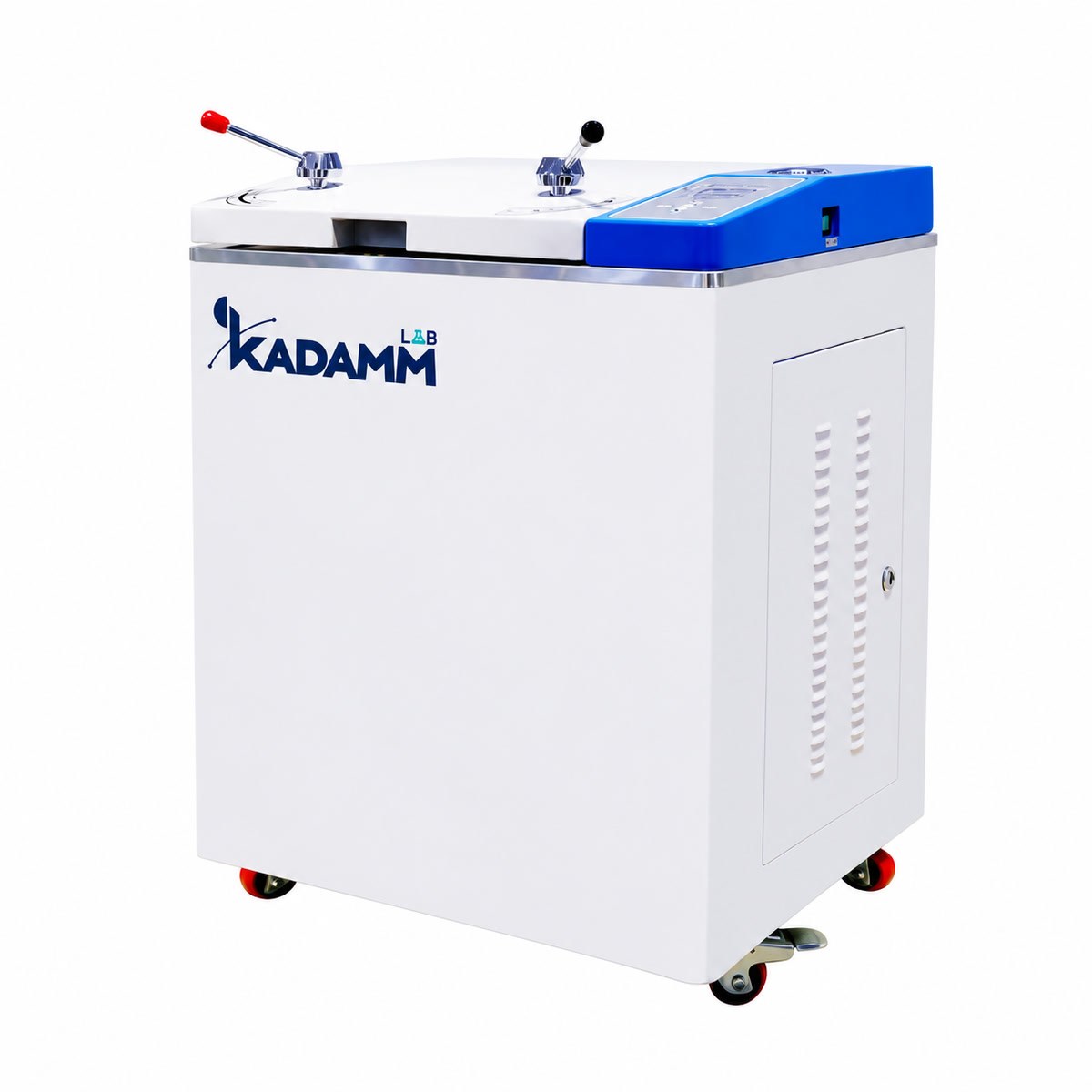

КАДАММ СП-В1 — Стерилизатор паровой (автоклав) вертикальный, 30–100 л
Вертикальный паровой стерилизатор с паром, который образуется прямо в камере: воду заливают вручную, подвод пара и водопровод не нужны. Воздух удаляется гравитационным вытеснением с импульсами давления, цикл от нагрева до сброса пара идёт автоматически, а камеру открывает откидная крышка быстрого действия.
Пар в камере без внешнего источникаОткидная крышка быстрого открытияПрограммы под тип загрузкиКолёса для перемещения
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
30–100 л
Объём камеры
105–136 °C
Температура стерилизации
0,23 МПа
Макс. рабочее давление
0,1 °C
Точность индикации температуры
4 кВт
Мощность нагрева
~220 В
Однофазная сеть
Модели и артикулы
КАДАММ СП-В1-30
камера 30 л, Ø385×412 мм; корзина Ø365×265 мм — 1 шт.; 645×610×710 мм, 86 кг
КАДАММ СП-В1-50
камера 50 л, Ø385×515 мм; корзина Ø365×360 мм — 1 шт.; 645×610×810 мм, 91 кг
КАДАММ СП-В1-75
камера 75 л, Ø385×715 мм; корзины Ø365×265 мм — 2 шт.; 645×610×945 мм, 98 кг
КАДАММ СП-В1-100
камера 100 л, Ø385×875 мм; корзины Ø365×360 мм — 2 шт.; 645×610×1150 мм, 112 кг
Что это за серия
КАДАММ СП-В1 — вертикальный паровой стерилизатор (автоклав) с цилиндрической камерой из нержавеющей стали S30408: лабораторный автоклав для стерилизации сред, посуды и инструментов. Загрузку опускают в камеру сверху в корзинах, крышка откидывается вверх одним движением и не требует закручивания маховика. Это рабочий аппарат для лаборатории, где каждый день нужно стерилизовать питательные среды, посуду и инструменты и обеззараживать отработанные материалы.
Пар образуется внутри самого корпуса: перед циклом в камеру вручную наливают воду, нагреватель доводит её до кипения, и дальше аппарат работает от своего пара. Внешний парогенератор, паровая магистраль и подключение к водопроводу не нужны — достаточно розетки сети ~220 В с автоматическим выключателем.
Холодный воздух из камеры и загрузки уходит гравитационным вытеснением: пар легче воздуха, он заполняет объём сверху и выталкивает воздух вниз к выпуску. Чтобы ускорить удаление воздуха из загрузки, контроллер дополнительно делает положительные импульсы давления — поднимает и сбрасывает давление несколько раз перед выходом на режим стерилизации.
Нагрев, стерилизация и сброс пара проходят автоматически под управлением микроконтроллера, оператору остаётся выбрать программу, загрузить камеру и закрыть крышку. Температура в камере измеряется в реальном времени и выводится на цифровой LED-индикатор с разрешением 0,1 °C; там же отображаются время и код тревоги, а индикаторы показывают текущий этап. Окончание цикла сопровождается звуковым сигналом.
Рабочий диапазон стерилизации — 105–136 °C при рабочем давлении до 0,23 МПа; сосуд рассчитан на 0,28 МПа и 150 °C, то есть рабочие параметры лежат с запасом ниже расчётных. Мощность нагрева у всех четырёх объёмов одинаковая — 4 кВт.
Серия построена на одном диаметре камеры — Ø385 мм; объёмы 30, 50, 75 и 100 л различаются глубиной камеры и, соответственно, высотой корпуса при одинаковой площади основания 645×610 мм. Поэтому выбор модели — это выбор высоты загрузки и числа корзин, а не места на полу.
Чего у СП-В1 нет: вакуумного насоса и вакуумной сушки. Аппарат рассчитан на загрузку, из которой воздух уходит при вытеснении паром, — жидкости в открытых или неплотно закрытых ёмкостях, неупакованную посуду, инструменты, отходы в автоклавных пакетах. После цикла влажную загрузку досушивают отдельно.
Перед первым запуском и перед каждым циклом в камеру заливают воду вручную — водопровод и слив к аппарату не подводятся. Питание ~220 В, 50/60 Гц, 4 кВт, через отдельный автоматический выключатель; исполнение на ~110 В — по заказу. Параметры выключателя и сечение кабеля для вашей сети уточните у менеджера.
Как устроена серия
Пар образуется в камереНагреватель кипятит воду, налитую в камеру, — подвод пара и водопровода не нужен. Аппарат ставится в любое помещение с электросетью ~220 В.
Откидная крышка быстрого открытияКрышка поднимается вверх без закручивания винтов, поэтому загрузка и выгрузка занимают меньше времени и не требуют усилия.
Самоуплотняющееся силиконовое кольцоПрозрачное формованное уплотнение прижимается давлением пара и держит камеру герметичной; ресурс кольца большой, замена — без инструмента.
Гравитация плюс импульсы давленияВоздух вытесняется паром вниз, а положительные импульсы давления помогают выгнать его из загрузки до начала стерилизации.
Автоматический циклМикроконтроллер сам ведёт нагрев, выдержку и сброс пара; по окончании цикла звучит сигнал, ручных переключений по ходу работы нет.
LED-индикацияЦифровой индикатор показывает температуру в камере с шагом 0,1 °C, время и код тревоги, световые индикаторы — текущий этап цикла.
Колёса на основанииАппарат перекатывают по лаборатории для уборки, обслуживания и перестановки — при массе от 86 до 112 кг это важно.
Сервисное окноК электрической части есть доступ через окно обслуживания: кожух для осмотра и ремонта снимать не нужно.
Технические характеристики
Параметр
КАДАММ СП-В1-30
КАДАММ СП-В1-50
КАДАММ СП-В1-75
КАДАММ СП-В1-100
Объём камеры, л
30
50
75
100
Размеры камеры (Ø×глубина), мм
Ø385×412
Ø385×515
Ø385×715
Ø385×875
Материал камеры
нержавеющая сталь S30408
Температура стерилизации
105–136 °C
Расчётная температура
150 °C
Точность температуры
0,1 °C
Макс. рабочее давление
0,23 МПа
Расчётное давление
0,28 МПа
Удаление воздуха
гравитационное вытеснение, положительные импульсы давления
Парообразование
в камере, вода заливается вручную; внешний источник пара не нужен
Программы
открытые инструменты; инструменты в упаковке; резина; текстиль; жидкости; пользовательские для жидкостей и для твёрдой загрузки
Управление и индикация
микроконтроллер, LED-индикатор температуры, времени и кода тревоги, индикаторы этапа, звуковой сигнал окончания цикла
~220 В, 50/60 Гц; ~110 В, 50/60 Гц — по заказу; через автоматический выключатель
Шум
≤65 дБ(А)
Высота над уровнем моря
≤2700 м
Габариты (Ш×Г×В), мм
645×610×710
645×610×810
645×610×945
645×610×1150
Масса нетто, кг
86
91
98
112
Габариты в упаковке, мм
750×745×950
750×745×1100
750×745×1240
750×745×1450
Масса брутто, кг
102
105
116
124
Объём камеры указан номинальный; параметры подключения к сети и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ СП-В1Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Питательные среды и растворыФлаконы и колбы со средами, буферы, растворы — по программе для жидкостей или по своей пользовательской программе под объём и тип ёмкостей.
Лабораторная посудаСтекло и термостойкий пластик в открытом виде: пар свободно омывает поверхности, гравитационного вытеснения воздуха для такой загрузки достаточно.
Инструменты и резиновые изделияМеталлический инструмент, пробки, шланги и уплотнения — по отдельным программам для открытых и упакованных инструментов и для резины.
ТекстильХалаты, салфетки, ватно-марлевые материалы в рыхлой укладке — по программе для текстиля.
Обеззараживание лабораторных отходовОтработанные посевы, чашки и наконечники в автоклавных пакетах перед утилизацией; ведро для отходов поставляется по заказу.
Пищевые и контрольные лабораторииПодготовка посуды и сред для микробиологического контроля сырья и продукции.
Чем сильна серия
Работает без инженерных подводов. Нет внешнего пара, водопровода и слива — только электросеть ~220 В. Аппарат можно поставить в любой лаборатории и при необходимости перекатить на колёсах.
Простое и быстрое обслуживание. Откидная крышка, силиконовое самоуплотняющееся кольцо и окно доступа к электрической части сокращают время на загрузку и сервис.
Автоматический режим. Нагрев, выдержка и сброс пара идут без участия оператора, конец цикла отмечен звуковым сигналом.
Программы под разные загрузки. Отдельные режимы для открытых и упакованных инструментов, резины, текстиля и жидкостей плюс пользовательские для жидкостей и твёрдой загрузки.
Запас по давлению и температуре. Рабочие 0,23 МПа и 136 °C ниже расчётных 0,28 МПа и 150 °C.
Одна площадь основания для всех объёмов. Все четыре модели занимают 645×610 мм — переход на больший объём не требует нового места на полу.
Когда выбирают КАДАММ СП-В1: Выбирайте СП-В1, если загрузка — среды, жидкости, неупакованная посуда, инструменты и отходы, нужен объём от 30 до 100 л и важно обойтись без подвода воды и пара. Если требуется камера больше 100 л, посмотрите вертикальные серии СП-В2, СП-В5 и СП-В10; для близких объёмов с другим набором функций сравните СП-В3, СП-В4, СП-В9 и СП-В11 — наши инженеры помогут сопоставить их под вашу загрузку.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
Нужно ли подключать автоклав к водопроводу или к источнику пара?+
Нет. Пар образуется в самой камере из воды, которую заливают вручную перед циклом. Аппарату нужна только сеть ~220 В, 50/60 Гц с автоматическим выключателем.
Количество воды на цикл и порядок её замены описаны в инструкции; при пусконаладке их покажет наша техническая поддержка.
Какой объём выбрать?+
Диаметр камеры у всех моделей один — Ø385 мм, различается глубина. Ориентируйтесь на высоту самой высокой ёмкости и на число корзин за цикл: у 30 и 50 л корзина одна, у 75 и 100 л — две.
Если загрузка невысокая, но её много, две корзины Ø365×265 мм в модели на 75 л удобнее одной глубокой. Под высокие колбы и бутыли подойдут корзины Ø365×360 мм моделей на 50 и 100 л.
Как удаляется воздух из камеры?+
Гравитационным вытеснением: пар заполняет камеру сверху и вытесняет более тяжёлый холодный воздух вниз. Перед стерилизацией контроллер делает положительные импульсы давления, чтобы воздух вышел и из загрузки.
Вакуумного насоса в этой серии нет, поэтому плотно упакованные изделия и пористые материалы в больших пакетах лучше обрабатывать в аппарате с предварительным вакуумом.
Можно ли стерилизовать жидкости и питательные среды?+
Да, для них есть программа «жидкости» и пользовательская программа для жидкостей, в которую записывают режим под свой объём и тип посуды. Ёмкости заполняют не доверху и закрывают неплотно, чтобы пар и давление выравнивались.
Подходит ли СП-В1 для обеззараживания отходов?+
Да, обеззараживание лабораторных отходов — одно из основных применений вертикальных автоклавов. Отходы загружают в автоклавных пакетах или в ведре, которое поставляется по заказу.
Режим и время выдержки подбирают под объём и плотность загрузки — эти параметры наши инженеры помогут определить при вводе в работу.
Сушит ли автоклав загрузку после цикла?+
Нет, вакуумной сушки в серии нет. После сброса пара загрузка остаётся влажной; посуду и инструменты досушивают в сушильном шкафу или на воздухе. Если нужна сухая упакованная загрузка, выбирайте автоклав с вакуумной сушкой.
Можно ли документировать циклы?+
Да, по заказу автоклав комплектуется принтером, который записывает температуру в камере по ходу стерилизации. Распечатку подшивают в журнал лаборатории.
Какие требования к помещению?+
Ровный пол под нагрузку до 112 кг нетто, свободное место над аппаратом для открытия крышки и выемки корзин, вентиляция для отвода пара при разгрузке. Уровень шума — не более 65 дБ(А), работа допускается на высоте до 2700 м над уровнем моря.
Можно ли поставить СП-В1 вместо вертикального стерилизатора ВК-75?+
По типу — да: СП-В1 тоже вертикальный автоклав с загрузкой сверху, а ближайшие объёмы камеры — 75 и 100 л. При замене сверьте размеры камеры и корзин (камера Ø385 мм, корзины Ø365 мм), сеть ~220 В и то, что воду в камеру заливают вручную, без подвода пара и водопровода.
Наши инженеры подберут модель по паспорту прежнего стерилизатора и описанию загрузки.
Что входит в поставку?+
Автоклав выбранного объёма и корзины из комплекта: одна у моделей на 30 и 50 л, две у моделей на 75 и 100 л. Принтер, корзину с сетчатым дном и ведро заказывают дополнительно — наличие уточните у менеджера.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
