Классы ламинарных боксов и БМБ: I, II (A2, B2), III — чем отличаются и какой выбрать

Что означает класс бокса

В лаборатории у воздушного потока три возможных «клиента»: оператор, которого нужно защитить от аэрозоля из пробы; сама проба, которую нужно защитить от частиц и микрофлоры помещения; и помещение с людьми вокруг. Классы боксов микробиологической безопасности (БМБ) описывают, кому из троих оборудование даёт защиту.

Деление на классы I, II и III закреплено в европейском стандарте EN 12469, а типы внутри II класса (A1, A2, B1, B2 и другие) — в американском NSF/ANSI 49. В каталоге КАДАММ есть боксы, испытанные по каждому из них: КАДАММ ББК-А2ЕН — по EN 12469, КАДАММ ББК-НСФ — с сертификатом NSF/ANSI 49. В запросах часто пишут «класс защиты ламинарного шкафа» — по сути речь о том же: какой класс БМБ нужен под работу.

Ламинарный шкаф: защищает только образец

В ламинарном шкафу (ламинаре, ламинарном боксе) вентилятор прогоняет воздух через фильтр HEPA, и чистый поток ровно идёт через рабочую зону к оператору и в помещение. Зона получает чистоту ISO 5 по ГОСТ Р ИСО 14644-1 — этого хватает для посевов, питательных сред, стерильной сборки, культур растений. Но всё, что поднимается с пробы, поток несёт на человека, поэтому с патогенами и токсичными веществами в ламинаре не работают.

Вертикальный и горизонтальный поток

В вертикальном шкафу воздух опускается сверху на стол: так у КАДАММ ЛАМ-ВБ (поток 0,3–0,5 м/с, ISO 5). В горизонтальном — идёт от задней стенки прямо на оператора, как у КАДАММ ЛАМ-ГБ (0,2–0,5 м/с). Горизонтальный поток удобен для мелких деталей и открытых чашек, но сильнее обдувает работающего. Подробнее — в статье «Горизонтальный или вертикальный ламинарный шкаф».

I класс: защищает оператора и помещение

Бокс I класса работает как местный отсос с фильтром. Воздух помещения втягивается через открытый фронтальный проём, проходит над столом и выбрасывается через HEPA. Оператор и комната защищены, а на пробу попадает неочищенный воздух помещения. Такой бокс берут, когда стерильность образца не важна, а аэрозоль нужно удержать: вскрытие пробирок, гомогенизация, взвешивание порошков.

У КАДАММ ББК-1 весь удаляемый воздух проходит через HEPA с эффективностью 99,995 % по частицам 0,3 мкм; девять размеров шириной 550–1930 мм — от настольных моделей до напольных на подставке. Для порошков и активных субстанций есть весовой бокс КАДАММ ББК-1В с классом защиты сотрудника OEB 5, а модель с электроприводом стекла и сенсорным экраном — КАДАММ ББК-1М.

II класс: защита оператора, пробы и помещения

Бокс II класса совмещает две задачи. Через проём внутрь идёт входящий поток — воздушная завеса, которая не выпускает аэрозоль к оператору. Сверху на рабочую зону опускается поток после фильтра, который защищает пробу. Оба потока уходят в решётки стола и дальше — на фильтры. Типы II класса различаются тем, сколько воздуха возвращается в зону и куда уходит остальное.

Тип A2: без подключения к вытяжке

Большая часть воздуха рециркулирует в рабочую зону через фильтр подачи, остальное выбрасывается в помещение через фильтр выброса. У КАДАММ ББК-А2 соотношение 70/30 %, скорость в проёме 0,53 м/с, нисходящий поток 0,33 м/с; у семи моделей оба фильтра — ULPA с эффективностью 99,9995 % по частицам 0,12 мкм. У других серий доля рециркуляции своя: 65/35 % у ББК-А2ЕН, 55/45 и 60/40 % у ББК-НСФ. Главный практический плюс A2 — бокс ставят в обычное помещение без воздуховода и при переезде просто перевозят.

Тип B2: весь воздух — в вытяжку

Тип B2 ничего не возвращает в зону: 100 % воздуха после фильтра уходит в воздуховод и вытяжную вентиляцию здания. Это нужно, когда вместе с биологическим материалом в боксе работают с летучими токсичными веществами и растворителями: при рециркуляции их пары накапливались бы в рабочей зоне. Серия КАДАММ ББК-Б2 — 1100–1800 мм, 0,53 м/с в проёме; у КАДАММ ББК-Б2П в поставке воздуховод Ø300 мм длиной 4 м. Обратная сторона — вентиляция: вытяжка здания должна стабильно забирать расход бокса. Сравнение A2 и B2 по задачам — в статье «БМБ II класса: тип A2 или B2».

Другие типы II класса

NSF/ANSI 49 описывает и другие типы II класса, например A1 и B1: они отличаются долей выброса и устройством внутренних каналов. В нашем каталоге их нет — боксы II класса КАДАММ выпускаются типов A2 и B2, этого хватает для типовых задач микробиологии и диагностики.

Специальные исполнения II класса

• Для цитостатиков — КАДАММ ББК-ЦТ: приток через ULPA, выброс очищается в две ступени (ULPA, затем HEPA). Подробнее — в статье «Боксы для цитостатиков».
• С радиационной защитой — КАДАММ ББК-Р: II класс A2, свинцовые пластины стенок и дна 10 мм, стекло экрана 50 мм.

III класс: полная изоляция

Бокс III класса герметичен. Оператор работает через перчаточные порты, материалы подаются через передаточную камеру, а внутри держится разрежение, поэтому при любой негерметичности воздух идёт внутрь, а не наружу. У КАДАММ ББК-3 отрицательное давление не менее 120 Па, фильтры ULPA (≥99,9995 % по частицам 0,12 мкм), удаляемый воздух очищается в две ступени. III класс выбирают для работ с наивысшим риском, когда открытый проём недопустим.

Где в этой схеме ПЦР-бокс

ПЦР-бокс (бокс абактериальной воздушной среды) не относится к классам БМБ. Его задача — не пустить в зону посторонние частицы и разрушить остатки ДНК между работами: сверху идёт поток после HEPA H14, а зону облучают ультрафиолетом по таймеру. Это серии КАДАММ ПЦР и КАДАММ ПЦР-С. Если на этапе выделения работают с инфекционным материалом, эту стадию переносят в БМБ II класса.

Сводная таблица классов

Как выбрать класс под работу

По материалу

• Питательные среды, стерильная сборка, культуры растений, расфасовка стерильного продукта — ламинарный шкаф.
• Аэрозоль от пробы, стерильность не нужна; порошки и взвешивание — I класс.
• Микроорганизмы, клеточные культуры, клинические пробы — II класс, тип A2.
• То же плюс летучие токсичные вещества и растворители — II класс, тип B2.
• Цитостатики и другие опасные лекарственные препараты — бокс для цитостатиков.
• Работы с наивысшим риском, где открытый проём недопустим, — III класс.

По помещению

Тип A2 и ламинарный шкаф ставят в любое помещение с розеткой. Для B2 и III класса нужна вытяжная вентиляция с запасом по расходу, и её проектируют вместе с боксом. Бокс любого класса не ставят у двери, окна и под решёткой кондиционера: сквозняк сбивает завесу в проёме.

По ширине и числу операторов

Ширину считают по рабочей зоне, а не по корпусу. Например, у ББК-А2 модель ББК-А2117 с рабочим столом 1000 мм рассчитана на одного оператора, ББК-А2147 (1300 мм) — на одного-двух, ББК-А2177 (1600 мм) — на двух-трёх. Как пройти выбор целиком, по шагам, — в статье «Как выбрать ламинарный бокс». Среды, посуду и отходы после работы в боксе обеззараживают отдельно: для этого подбирают вертикальный автоклав для сред и отходов.

Боксы разных классов в каталоге КАДАММ

КАДАММ ЛАМ-ВБ

ламинарный бокс вертикального потока

Ширина	700–1800 мм
Чистота зоны	ISO 5

• Поток 0,3–0,5 м/с
• Створка с приводом у моделей С
• Защищает образец

Перейти к товару →

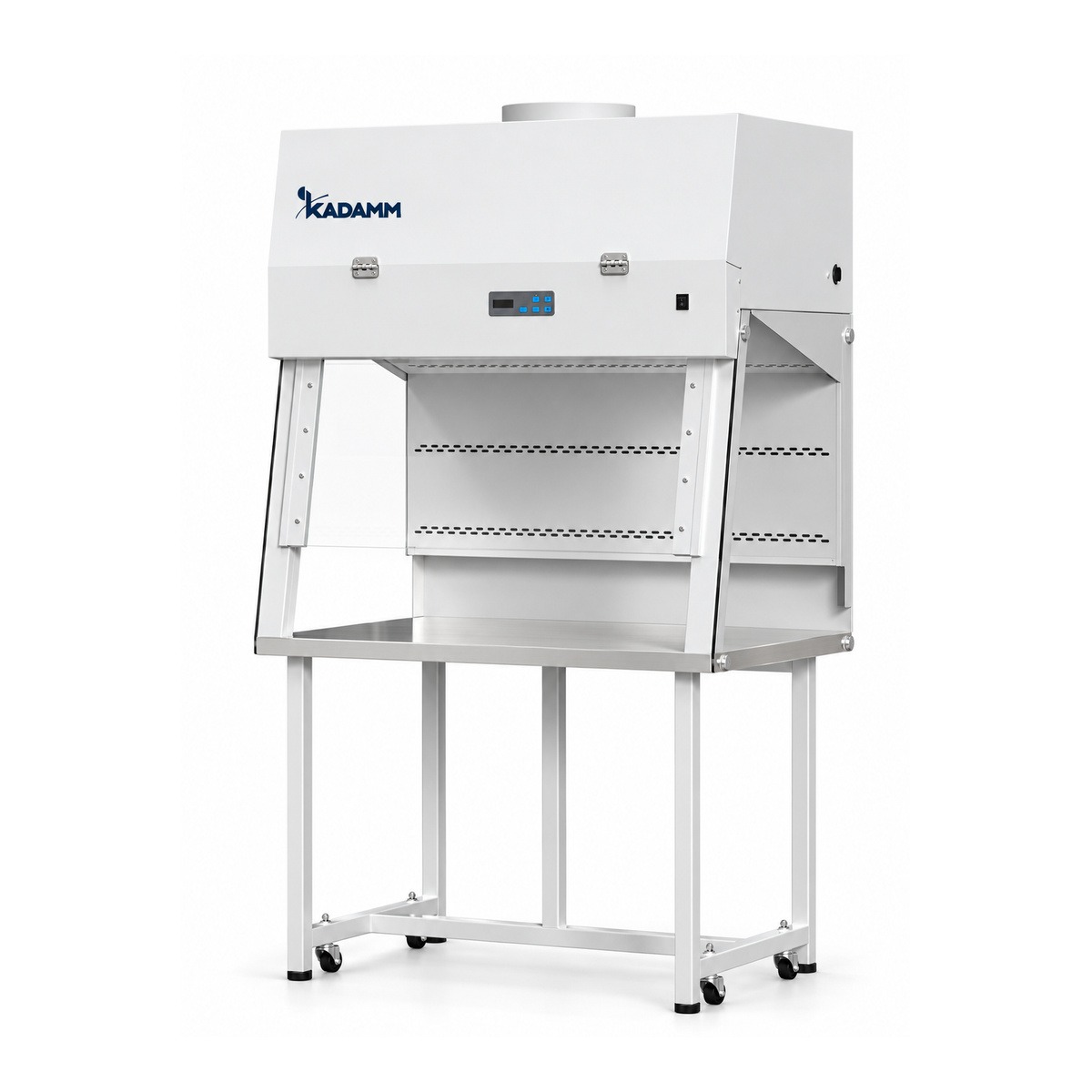

КАДАММ ББК-1

бокс микробиологической безопасности I класса

Ширина	550–1930 мм
Фильтр	HEPA, 99,995 %

• Защищает оператора и помещение
• Весь воздух — через HEPA
• 9 размеров

Перейти к товару →

КАДАММ ББК-А2

бокс микробиологической безопасности II класса, тип A2

Ширина	700–2000 мм
Фильтры	2×ULPA или HEPA

• Рециркуляция 70 %, выброс 30 %
• Вытяжка не нужна
• 10 типоразмеров

Перейти к товару →

КАДАММ ББК-Б2

БМБ II класса, тип B2

Ширина	1100–1800 мм
Выброс	100 %

• Нужен воздуховод
• Летучие вещества
• 7 типоразмеров

Перейти к товару →

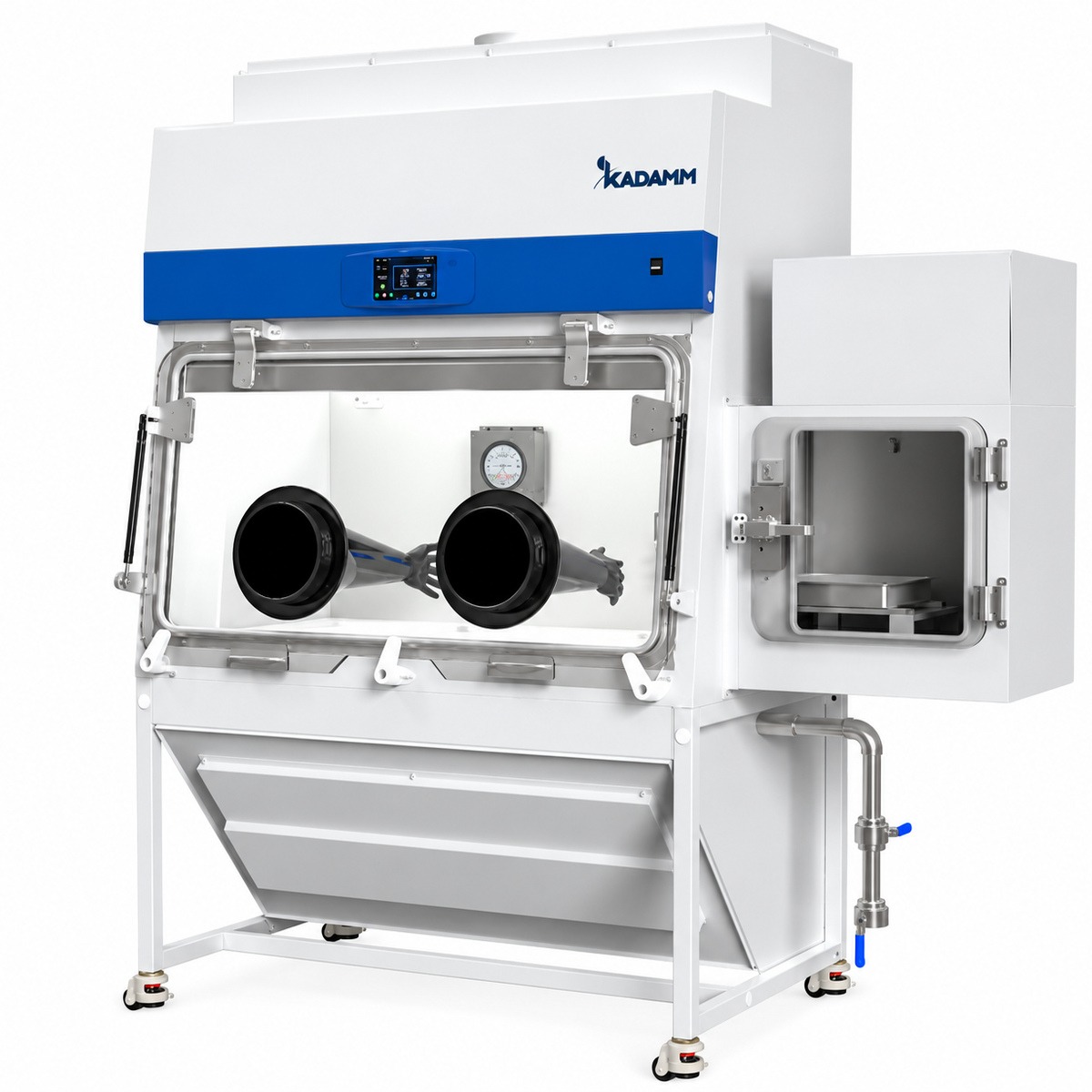

КАДАММ ББК-3

перчаточный бокс III класса

Разрежение	≥120 Па
Фильтры	ULPA

• Зона изолирована целиком
• Передаточная камера
• Очистка выброса в 2 ступени

Перейти к товару →

КАДАММ ББК-ЦТ

бокс для цитостатиков

Ширина	1087–1877 мм
Выброс	ULPA + HEPA

• Двухступенчатая очистка
• Приток 0,53 м/с
• 3 типоразмера

Перейти к товару →
