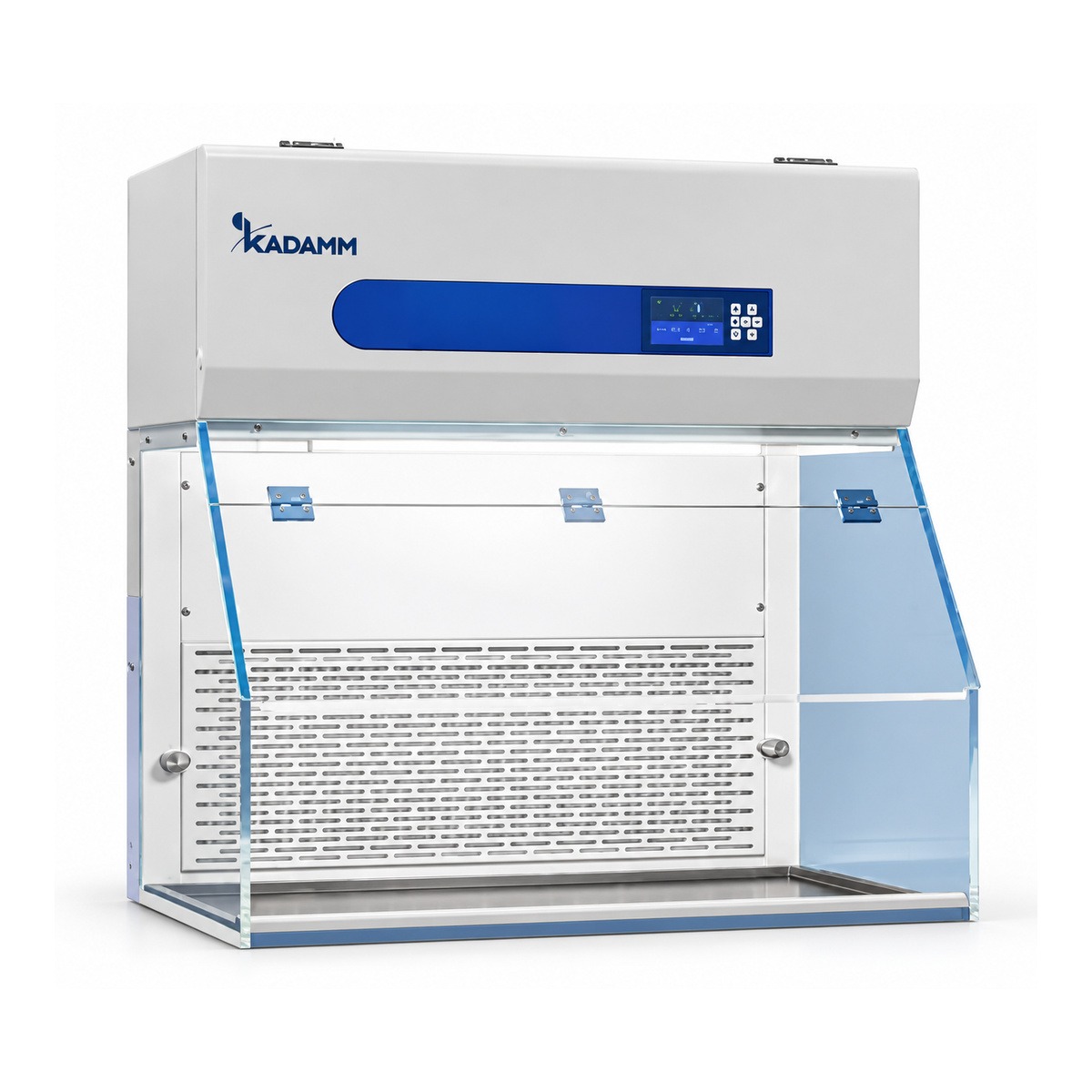

Весовой бокс БМБ I класса на стол: воздух отбирается назад, очищается предфильтром и HEPA H14. Сотрудник и помещение защищены при отвешивании высокоактивных веществ, а весы показывают стабильно.
Модели и артикулы
Что это за серия
Линейка КАДАММ ББК-1В — боксы I класса для отвешивания и пересыпания высокоактивных порошков: фармсубстанций, гормонов, цитостатиков, токсичных реагентов. Бокс устанавливают на лабораторный или весовой стол, внутри стоят прецизионные либо аналитические весы, а воздушный поток отводит пыль от лица сотрудника в сторону фильтров. Для бокса заявлена защита OEB 5 — верхняя ступень шкалы, по которой фармвещества делят на группы профессионального воздействия.
Весовой бокс решает задачу с двумя противоположными требованиями: воздуха должно идти столько, чтобы порошок не вылетал из проёма, но над чашкой весов он должен оставаться спокойным, иначе цифры на табло гуляют. В ББК-1В воздух забирается через заднюю стенку — от сотрудника он движется горизонтально назад, сверху на чашку ничего не дует. В проёме средняя скорость держится на уровне 0,3–0,45 м/с.
Забранный воздух проходит сначала предфильтр, затем HEPA класса H14. Основную массу порошка останавливает предфильтр — он меняется легко и бережёт ресурс HEPA. Фильтры размещены так, что при их смене накопившаяся высокоактивная пыль не осыпается внутрь бокса. В 900-миллиметровой модели стоит один фильтр HEPA H14, в 1300-миллиметровой — пара.
Передняя и боковые стенки сделаны из прозрачного ПММА (оргстекла): навеска просматривается с трёх сторон, можно работать вдвоём или под контролем коллеги. Столешница — плита из химстойкого материала, которую не повреждают щёлочи и кислоты. Если бокс ставят на весовой стол, плиту убирают: весы стоят прямо на тяжёлом основании стола, а не на корпусе.
Режим работы и остаток ресурса HEPA отображает микропроцессорный контроллер с экраном LCD. Штатный датчик влажности и температуры показывает параметры воздуха в текущий момент — это важно для навесок гигроскопичных веществ, масса которых зависит от влажности. Если пропало питание, бокс затем продолжает работу в последнем режиме.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ББК-1090В | КАДАММ ББК-1130В |
|---|---|---|
| Габариты Ш×Г×В, мм | 900×620×880 | 1300×620×880 |
| Внутренняя зона Ш×Г×В, мм | 880×520×600 | 1280×520×600 |
| Тип установки | настольный, устанавливается на стол или весовой стол | |
| Класс защиты | OEB 5 | |
| Организация потока | класс I, задний отбор воздуха | |
| Скорость в проёме, средняя | 0,3–0,45 м/с | |
| Производительность | 200–300 м³/ч | 400–600 м³/ч |
| Предварительный фильтр | в комплекте, быстросъёмный | |
| Фильтр HEPA | 1×H14 | 2×H14 |
| Система управления | микропроцессорный контроллер, LCD-дисплей | |
| Отображение на экране | ресурс HEPA-фильтра | |
| Датчик влажности и температуры | в комплекте | |
| Передняя панель | электрооцинкованная сталь, антимикробное порошковое покрытие | |
| Переднее и боковые стёкла | оргстекло (ПММА) | |
| Столешница | химически стойкая плита, кислото- и щёлочестойкая, съёмная | |
| Светодиодный светильник | 6,5 Вт | 9,6 Вт |
| Ультрафиолет | не предусмотрена | |
| Мощность | 45 Вт | 75 Вт |
| Шум | ≤60 дБ(А) | |
| Электропитание | 220 В ± 10 %, 50/60 Гц | |
| Вес нетто | 65 кг | 109 кг |
| Вес брутто | 95 кг | 150 кг |
| Размеры в упаковке Ш×Г×В, мм | 1030×750×1090 | 1430×750×1090 |
| Упаковка, объём | 0,9 м³ | 1,2 м³ |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Кресла под работу за весовым столом и приборы, которыми бокс проверяют после монтажа и смены фильтров. Выбранное добавится к заказу.
Сферы применения
Чем сильна серия
Весы не «плавают». Поток идёт горизонтально к задней стенке и не давит на чашку. Аналитические весы работают прямо в боксе — навеску не надо выносить наружу, защитный барьер не нарушается.
Пыль не выходит из бокса. Порошок улавливают предфильтр и HEPA H14, а устройство заднего блока не даёт накопившейся пыли осыпаться в зону работы при смене фильтров.
Небольшой корпус на стол. Высота 880 мм, глубина 620 мм — бокс встаёт на весовой или лабораторный стол, весит 65 и 109 кг нетто, отдельная комната под него не нужна.
Условия навески на виду. Датчик влажности и температуры входит в базовую поставку. Для гигроскопичных веществ влажность — параметр методики, и бокс показывает её на экране.
Оснащение по процессу. Весовой стол, сборник отходов, датчики газа и ресурса фильтра, угольный фильтр мы ставим по вашей задаче — в стоимость бокса по умолчанию они не заложены.
Нетребователен к помещению. Мощность 45–75 Вт, шум до 60 дБ(А): воздух у весов не нагревается, выделенная электролиния не нужна.
Серии боксов микробиологической безопасности КАДАММ — сравнение
Класс II A2
| Параметр | ББК-А2 | ББК-А2С | ББК-А2Е | ББК-А2П | ББК-А2Д |
|---|---|---|---|---|---|
| Класс | II A2 | II A2 | II A2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | 70/30 % | 70/30 % | 70/30 % | 70/30 % |
| Фильтры | 2×ULPA; у 1170–1770 мм HEPA | 2×ULPA, у 700 мм — 2×HEPA | ULPA | ULPA | 2×ULPA |
| Отличие серии | цветной дисплей, педаль стекла | сенсорная панель 7″ | EC-вентилятор | сенсорная панель 7″; приложение и RS-485 по заказу | два оператора |
| Типоразмеры | 700–2000 мм | 700–1800 мм | 700–1950 мм | 700–1875 мм | 1500 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II A2
| Параметр | ББК-А2Э | ББК-НСФ | ББК-А2ЕН | ББК-Р |
|---|---|---|---|---|
| Класс | II A2 | II A2 / II B2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | A2 60/40 % (700 мм — 55/45 %), B2 100 % | 65/35 % | 70/30 % |
| Фильтры | 2×ULPA | ULPA | 2×HEPA или 2×ULPA | ULPA |
| Отличие серии | боковые стёкла; экран 21,5″ по заказу | сертификат NSF/ANSI 49 | сертификат EN 12469 | свинцовая защита |
| Типоразмеры | 1500–1800 мм | 700–1873 мм | 700–1400 мм | 1500–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II B2
| Параметр | ББК-Б2 | ББК-Б2С | ББК-Б2Е | ББК-Б2П |
|---|---|---|---|---|
| Класс | II B2 | II B2 | II B2 | II B2 |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | ULPA | 2×ULPA | 2×ULPA | ULPA |
| Отличие серии | AC-вентилятор | сенсорная панель 7″ | EC-вентилятор | приложение и RS-485 по заказу |
| Типоразмеры | 1100–1800 мм | 700–1800 мм | 1100–1800 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-1 | ББК-1М | ББК-1В | ББК-3 | ББК-ЦТ |
|---|---|---|---|---|---|
| Класс | I | I | I | III | цитотоксический |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | HEPA | HEPA | HEPA | ULPA | ULPA + HEPA |
| Отличие серии | настольные и напольные | моторизованное стекло | весовой, OEB 5 | перчаточный, герметичный, передаточная камера | 100 % выброс, работа с цитостатиками |
| Типоразмеры | 550–1930 мм | 800–1800 мм | 900–1300 мм | 1540–1920 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | ← Вы здесь | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-ЦТХ |
|---|---|
| Класс | цитотоксический |
| Воздухообмен | 100 % выброс |
| Фильтры | двойная фильтрация |
| Отличие серии | двойной фильтр выброса |
| Типоразмеры | 1100–1800 мм |
| Страница серии | Перейти к серии |
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какая серия бокса подходит.
1. Нужна ли защита образца от внешнего загрязнения?
2. Работаете ли с летучими токсичными веществами, цитостатиками или радиоактивными метками?
3. Требуется ли особый уровень изоляции?
4. Как будете управлять боксом и вести учёт?
5. Сколько операторов работает одновременно?
6. Бокс работает непрерывно, 8 часов в сутки и больше?
