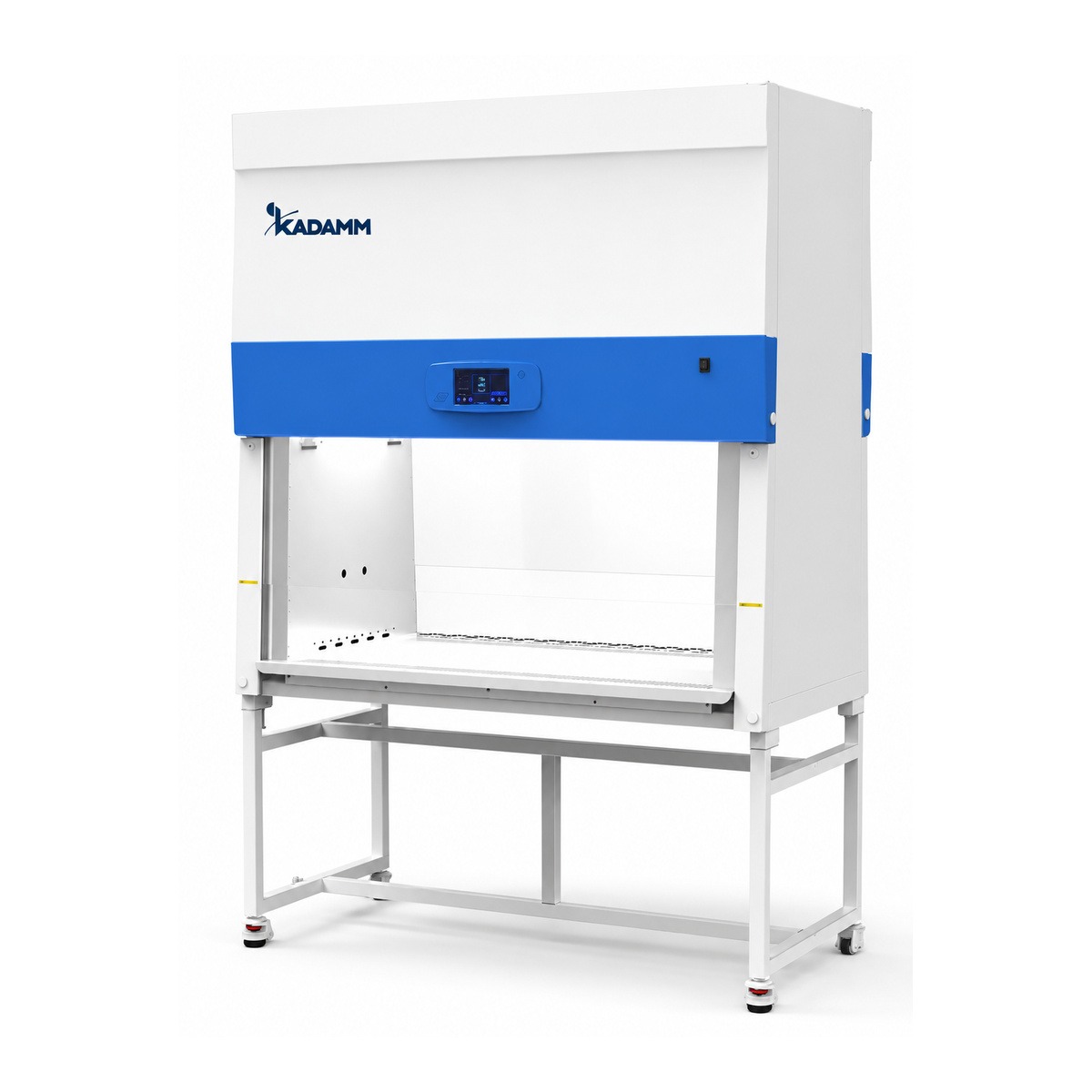

КАДАММ ББК-А2Д — двусторонний бокс микробиологической безопасности II класса A2, 1500 мм

КАДАММ ББК-А2150Д — наш бокс биологической безопасности класса II типа A2, в который заходят с двух сторон. Проёмы расположены друг напротив друга, и в общей зоне одновременно трудятся два человека, сидящие лицом к лицу. Компоновка удобна, когда операции выполняют вдвоём или по цепочке: первый открывает и готовит пробы, второй делает следующий этап, а материал переходит из рук в руки внутри защищённого объёма и в комнату не попадает.

Движение воздуха организовано как у любого бокса II A2. Вентилятор втягивает воздух через перфорацию у обоих проёмов; приблизительно 70 % опускается обратно на стол через фильтр подачи, около 30 % после фильтра выброса уходит в комнату. В каждом проёме воздух втекает со скоростью 0,48 ± 0,025 м/с, над столом опускается со скоростью 0,33 ± 0,025 м/с. Оба потока очищают фильтры ULPA (99,9995 % для частиц 0,12 мкм). Воздуховод и врезка в вентиляцию не требуются.

Внутренняя зона имеет ширину 1160 мм, глубину 700 мм и высоту 660 мм, корпус снаружи — 1500×785×2220 мм. Глубины 700 мм достаточно, чтобы у каждого оператора была своя часть стола, а по центру хватает места для общего штатива, контейнера или микроцентрифуги. Рабочее открытие проёма — 200 мм, для загрузки стекло поднимается до 450 мм.

Для обработки ультрафиолетом в зоне стоят две лампы по 15 Вт, длина волны 253,7 нм. Они включаются по таймеру, часы работы каждой видны на экране. Лампа заблокирована со стеклом и вентилятором, так что при открытом проёме или во время работы она не загорится. Свет дают два светодиодных светильника по 16 Вт, на столе не меньше 1000 лк.

Бокс управляется с цветного сенсорного экрана 7″. На нём — скорость потока в проёме и над столом, остаток ресурса фильтров, наработка УФ-ламп, схема потоков и тревоги. Звук и свет срабатывают, если скорость ушла от нормы, пора менять фильтр, стекло поднято слишком высоко или вырос перепад давления на фильтре. Запуск защищён паролем, вентилятор, УФ-лампы и розетки можно включать по расписанию. При возвращении питания бокс продолжает в прежнем режиме и сообщает, что сеть пропадала.

Передние стёкла двухслойные, ламинированные и закалённые, толщиной от 5 мм, ультрафиолет не пропускают. Рабочая зона из нержавеющей стали 304, корпус — из холоднокатаной стали с антибактериальной порошковой краской. В нижней части зоны установлен шаровой сливной кран, и после мойки воду спускают, не снимая стол. Есть две розетки с защитой от влаги общей нагрузкой до 500 Вт: они рассчитаны на небольшие приборы, потребление своего оборудования сверьте с этой цифрой.

Мы отгружаем бокс на подставке с роликами Footmaster: ролики с тормозом и регулируемыми опорами дают подкатить корпус на место, после чего он неподвижно встаёт на опоры. Стол находится на высоте 750 мм. Панель над проёмом откидывается и удерживается упором — так открывается доступ к фильтрам и светильникам. Вес в упаковке 325 кг, упаковка — 1770×930×1850 мм.

Двое на площади одного бокса. Один корпус шириной 1500 мм заменяет пару боксов с одним проёмом по 1100–1300 мм: площади занято меньше, обслуживать нужно один прибор, а не два.

Проба остаётся в защищённом объёме. Операторы передают материал друг другу внутри бокса, открытые ёмкости в комнату не выносят.

Единый контроль. Один экран, одна схема потоков, общий учёт наработки фильтров и УФ-ламп для обоих мест.

Пара бактерицидных ламп. На зону глубиной 700 мм приходятся две лампы по 15 Вт, обработка запускается по расписанию, ресурс виден на экране.

Вентиляция здания не нужна. Классу II A2 не требуется воздуховод: бокс ставят в любой комнате, где к нему можно подойти с двух сторон.

Лёгкая уборка и дезинфекция. Нержавеющая сталь 304, сливной кран, откидная панель для доступа к фильтрам и светильникам.
