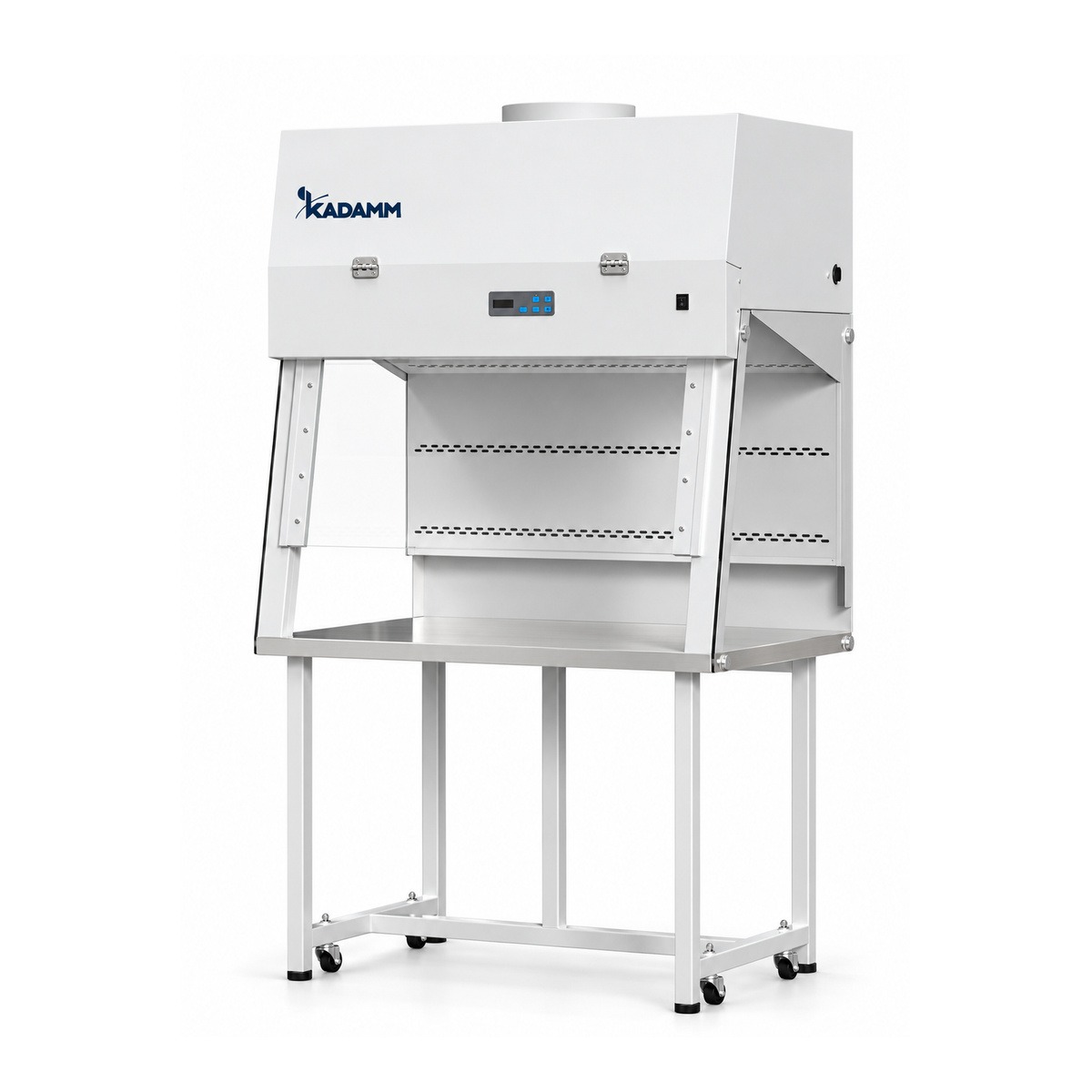

Боксы БМБ I класса берегут сотрудника и лабораторию: воздух затягивается в проём и покидает корпус исключительно сквозь HEPA. В ряду — компактные боксы на стол и напольные на подставке, на один или два поста.
Модели и артикулы
Что это за серия
Линейка КАДАММ ББК-1 — боксы микробиологической безопасности I класса (в другой терминологии — бокс биологической безопасности класса I). Лабораторный воздух затягивается в бокс сквозь передний проём, проходит над столешницей и выводится наружу лишь после HEPA, который улавливает 99,995 % частиц размером 0,3 мкм. Поток, направленный внутрь корпуса, не даёт аэрозолю дойти до работающего, а фильтр на выходе задерживает его до попадания в комнату. Воздух внутри не циркулирует повторно — всё, что забрано вентилятором, уходит сквозь фильтр.
Образец при этом не защищён: в зону работы попадает неочищенный воздух помещения. Отсюда и круг задач — операции, где на первом месте здоровье персонала, а стерильность материала значения не имеет: распаковка контейнеров с пробами, гомогенизация, получение суспензий, первичный разбор клинических и ветеринарных образцов, манипуляции с порошками и культурами, которые потом пересевают либо инактивируют.
Девять размеров собраны на двух платформах. Боксы на стол: КАДАММ ББК-1055 (550 мм) и ББК-1070 (700 мм) — облегчённый корпус из ПММА (оргстекла), 38 и 68 кг брутто; ББК-1080 (710 мм) и ББК-1090 (900 мм) — стальной корпус под порошковой краской. У ББК-1090 есть экран LCD, на котором выставляется таймер УФ-лампы и виден её остаточный ресурс.
Напольные КАДАММ ББК-1105, ББК-1132, ББК-1160 и ББК-1190 (ширина 1050, 1320, 1625 и 1930 мм) выполнены на общей платформе. Корпус — электрооцинкованная сталь, покрытая антимикробной порошковой краской; спереди — сдвижное стекло 5 мм на противовесе, по бокам — окна из закалённого стекла. Управляет боксом микропроцессорный контроллер с экраном LCD, поток контролирует датчик скорости, в зоне работы две розетки с защитой от влаги, подставка идёт в поставке, столешница на высоте 750 мм. ББК-1110 (1100 мм) стоит на подставке с поворотными колёсами и освещается парой люминесцентных ламп.
Скорость входящего воздуха выставляется от 0,2 до 0,5 м/с только на моделях с микропроцессорным контроллером (ББК-1080, ББК-1105, ББК-1132, ББК-1160, ББК-1190). Стекло сблокировано с вентилятором и УФ-лампой, поэтому при открытом проёме облучение не запустится. По индикаторам ресурса HEPA и лампы замену можно спланировать загодя, а после пропадания питания бокс сам вернётся в прежний режим благодаря памяти настроек.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ББК-1055 | КАДАММ ББК-1070 | КАДАММ ББК-1080 | КАДАММ ББК-1090 |
|---|---|---|---|---|
| Тип установки | настольный | |||
| Габариты Ш×Г×В, мм | 550×395×730 | 700×550×900 | 710×680×1050 (1680 на подставке) | 900×713×1250 |
| Внутренняя зона Ш×Г×В, мм | 540×385×440 | 680×540×500 | 610×590×625 | 800×635×600 |
| Высота столешницы | — | 750 мм (на подставке) | — | |
| Материал корпуса | оргстекло (ПММА) | оцинкованная сталь, антимикробное порошковое покрытие | холоднокатаная сталь, антибактериальное покрытие, закалённое стекло | |
| Переднее стекло | — | сдвижное, закалённое стекло 5 мм с УФ-защитой, противовес | — | |
| Стёкла по бокам | — | закалённое стекло 5 мм | — | |
| Столешница | нержавеющая сталь 304 | |||
| Фильтрация | HEPA, 99,995 % при 0,3 мкм | |||
| Организация потока | класс I: 100 % выброс через HEPA | |||
| Скорость потока в проёме | > 0,3 м/с | 0,75–1,0 м/с | 0,2–0,5 м/с, регулируется | > 0,3 м/с |
| Система управления | кнопочная панель | микропроцессорный контроллер, LCD-дисплей | кнопочная панель, LCD-дисплей | |
| Защитные блокировки | — | стекло — вентилятор и УФ-лампа | — | |
| Контроль ресурса | — | HEPA-фильтр и УФ-лампа | УФ-лампа | |
| Датчик потока | — | ✓ | — | |
| Ультрафиолет 253,7 нм | 15 Вт | 20 Вт | 8 Вт, таймер 0–999 мин | 20 Вт, таймер |
| Подсветка | LED 4 Вт | LED 8 Вт | ||
| Освещённость столешницы | — | ≥500 лк | — | |
| Шум | ≤60 дБ | ≤55 дБ | ≤62 дБ(А) | ≤60 дБ |
| Розетки с влагозащитой | — | 1 | — | |
| Мощность | 150 Вт | 160 Вт | 400 Вт | |
| Электропитание | 220 В ± 10 %, 50/60 Гц | |||
| Опорная подставка | электроподставка — аксессуар | опция | электроподставка — аксессуар | |
| Вес нетто | — | 80 кг (130 кг с подставкой) | — | |
| Вес брутто | 38 кг | 68 кг | 115 кг (165 кг с подставкой) | 147 кг |
| Размеры в упаковке Ш×Г×В, мм | 710×550×950 | 870×720×1170 | 920×855×1190 | 1060×870×1440 |
| Упаковка, объём | — | 0,94 м³ | — | |
| Параметр | КАДАММ ББК-1105 | КАДАММ ББК-1110 | КАДАММ ББК-1132 |
|---|---|---|---|
| Тип установки | напольный, подставка в комплекте | ||
| Габариты Ш×Г×В, мм | 1050×710×1850 | 1100×695×1924 | 1320×710×1850 |
| Внутренняя зона Ш×Г×В, мм | 950×615×625 | 968×695×630* | 1220×615×625 |
| Высота столешницы | 750 мм | ||
| Материал корпуса | оцинкованная сталь, антимикробное порошковое покрытие | холоднокатаная сталь, антибактериальное покрытие, закалённое стекло | оцинкованная сталь, антимикробное порошковое покрытие |
| Переднее стекло | сдвижное, закалённое стекло 5 мм с УФ-защитой, противовес | — | сдвижное, закалённое стекло 5 мм с УФ-защитой, противовес |
| Стёкла по бокам | закалённое стекло 5 мм | — | закалённое стекло 5 мм |
| Столешница | нержавеющая сталь 304 | ||
| Фильтрация | HEPA, 99,995 % при 0,3 мкм | ||
| Организация потока | класс I: 100 % выброс через HEPA | ||
| Скорость потока в проёме | 0,2–0,5 м/с, регулируется | 0,75–1,0 м/с | 0,2–0,5 м/с, регулируется |
| Система управления | микропроцессорный контроллер, LCD-дисплей | кнопочная панель | микропроцессорный контроллер, LCD-дисплей |
| Защитные блокировки | стекло — вентилятор и УФ-лампа | — | стекло — вентилятор и УФ-лампа |
| Контроль ресурса | HEPA-фильтр и УФ-лампа | — | HEPA-фильтр и УФ-лампа |
| Датчик потока | ✓ | — | ✓ |
| Ультрафиолет 253,7 нм | 20 Вт, таймер 0–999 мин | 20 Вт | 30 Вт, таймер 0–999 мин |
| Подсветка | LED | 2×12 Вт, люминесцентное | LED |
| Освещённость столешницы | ≥900 лк | — | ≥900 лк |
| Шум | ≤62 дБ(А) | ≤67 дБ | ≤62 дБ(А) |
| Розетки с влагозащитой | 2 | — | 2 |
| Мощность | 155 Вт | 350 Вт | 285 Вт |
| Электропитание | 220 В ± 10 %, 50/60 Гц | ||
| Опорная подставка | в комплекте | в комплекте, универсальные колёса | в комплекте |
| Вес брутто | 225 кг | 185 кг | 255 кг |
| Размеры в упаковке Ш×Г×В, мм | 1190×990×1325 | 1260×860×2080 | 1460×990×1325 |
| Упаковка, объём | 1,56 м³ | — | 1,92 м³ |
| Параметр | КАДАММ ББК-1160 | КАДАММ ББК-1190 |
|---|---|---|
| Тип установки | напольный, подставка в комплекте | |
| Габариты Ш×Г×В, мм | 1625×710×1850 | 1930×710×1850 |
| Внутренняя зона Ш×Г×В, мм | 1525×615×625 | 1830×615×625 |
| Высота столешницы | 750 мм | |
| Материал корпуса | оцинкованная сталь, антимикробное порошковое покрытие | |
| Переднее стекло | сдвижное, закалённое стекло 5 мм с УФ-защитой, противовес | |
| Стёкла по бокам | закалённое стекло 5 мм | |
| Столешница | нержавеющая сталь 304 | |
| Фильтрация | HEPA, 99,995 % при 0,3 мкм | |
| Организация потока | класс I: 100 % выброс через HEPA | |
| Скорость потока в проёме | 0,2–0,5 м/с, регулируется | |
| Система управления | микропроцессорный контроллер, LCD-дисплей | |
| Защитные блокировки | стекло — вентилятор и УФ-лампа | |
| Контроль ресурса | HEPA-фильтр и УФ-лампа | |
| Датчик потока | ✓ | |
| Ультрафиолет 253,7 нм | 30 Вт, таймер 0–999 мин | 2×20 Вт, таймер 0–999 мин |
| Подсветка | LED | |
| Освещённость столешницы | ≥900 лк | |
| Шум | ≤62 дБ(А) | |
| Розетки с влагозащитой | 2 | |
| Мощность | 285 Вт | 300 Вт |
| Электропитание | 220 В ± 10 %, 50/60 Гц | |
| Опорная подставка | в комплекте | |
| Вес брутто | 285 кг | 330 кг |
| Размеры в упаковке Ш×Г×В, мм | 1765×990×1325 | 2070×990×1325 |
| Упаковка, объём | 2,3 м³ | 2,7 м³ |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Подставки, кресла и приборы, которыми бокс проверяют после монтажа и смены фильтра. Подставку с электроприводом делаем по ширине бокса — назовите модель в заявке. Выбранное добавится к заказу.
Сферы применения
Чем сильна серия
Размеры от 550 до 1930 мм. Компактный бокс на стол — на одного сотрудника и небольшой поток проб; напольные до 1930 мм — на двоих или под крупные приборы внутри. Бокс выбирают под имеющийся стол и комнату, без перепланировки.
Артикул говорит о ширине. Число в артикуле — это ширина корпуса: у ББК-1055 550 мм, у ББК-1132 — 1320 мм. Пройдёт ли бокс в дверь и встанет ли на стол, видно сразу, паспорт открывать не нужно.
Небольшой вес моделей на стол. Корпуса ББК-1055 и ББК-1070 из оргстекла весят 38 и 68 кг брутто. Двое сотрудников переносят такой бокс без такелажа, его удобно использовать как переносной пост.
Поток под контролем у моделей с контроллером. У ББК-1080, ББК-1105, ББК-1132, ББК-1160 и ББК-1190 в базовой поставке — контроллер LCD, датчик скорости и настройка потока 0,2–0,5 м/с. Состояние бокса видно на экране, а не угадывается по гулу вентилятора.
Ультрафиолет не включится случайно. Пока стекло поднято, блокировка не даст запустить УФ-лампу: кожа и глаза сотрудника защищены от излучения 253,7 нм.
Удобная дезинфекция. Столешница из цельного листа стали 304, кромка скруглена, задняя стенка перфорирована и не оставляет мёртвых углов. Антимикробная краска корпуса рассчитана на частую обработку дезрастворами.
Дешевле в содержании. Фильтр HEPA один, а не два, мощность 150–400 Вт. Там, где стерильность образца не требуется, I класс дешевле II класса и при покупке, и в обслуживании.
Серии боксов микробиологической безопасности КАДАММ — сравнение
Класс II A2
| Параметр | ББК-А2 | ББК-А2С | ББК-А2Е | ББК-А2П | ББК-А2Д |
|---|---|---|---|---|---|
| Класс | II A2 | II A2 | II A2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | 70/30 % | 70/30 % | 70/30 % | 70/30 % |
| Фильтры | 2×ULPA; у 1170–1770 мм HEPA | 2×ULPA, у 700 мм — 2×HEPA | ULPA | ULPA | 2×ULPA |
| Отличие серии | цветной дисплей, педаль стекла | сенсорная панель 7″ | EC-вентилятор | сенсорная панель 7″; приложение и RS-485 по заказу | два оператора |
| Типоразмеры | 700–2000 мм | 700–1800 мм | 700–1950 мм | 700–1875 мм | 1500 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II A2
| Параметр | ББК-А2Э | ББК-НСФ | ББК-А2ЕН | ББК-Р |
|---|---|---|---|---|
| Класс | II A2 | II A2 / II B2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | A2 60/40 % (700 мм — 55/45 %), B2 100 % | 65/35 % | 70/30 % |
| Фильтры | 2×ULPA | ULPA | 2×HEPA или 2×ULPA | ULPA |
| Отличие серии | боковые стёкла; экран 21,5″ по заказу | сертификат NSF/ANSI 49 | сертификат EN 12469 | свинцовая защита |
| Типоразмеры | 1500–1800 мм | 700–1873 мм | 700–1400 мм | 1500–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II B2
| Параметр | ББК-Б2 | ББК-Б2С | ББК-Б2Е | ББК-Б2П |
|---|---|---|---|---|
| Класс | II B2 | II B2 | II B2 | II B2 |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | ULPA | 2×ULPA | 2×ULPA | ULPA |
| Отличие серии | AC-вентилятор | сенсорная панель 7″ | EC-вентилятор | приложение и RS-485 по заказу |
| Типоразмеры | 1100–1800 мм | 700–1800 мм | 1100–1800 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-1 | ББК-1М | ББК-1В | ББК-3 | ББК-ЦТ |
|---|---|---|---|---|---|
| Класс | I | I | I | III | цитотоксический |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | HEPA | HEPA | HEPA | ULPA | ULPA + HEPA |
| Отличие серии | настольные и напольные | моторизованное стекло | весовой, OEB 5 | перчаточный, герметичный, передаточная камера | 100 % выброс, работа с цитостатиками |
| Типоразмеры | 550–1930 мм | 800–1800 мм | 900–1300 мм | 1540–1920 мм | 1100–1800 мм |
| Страница серии | ← Вы здесь | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-ЦТХ |
|---|---|
| Класс | цитотоксический |
| Воздухообмен | 100 % выброс |
| Фильтры | двойная фильтрация |
| Отличие серии | двойной фильтр выброса |
| Типоразмеры | 1100–1800 мм |
| Страница серии | Перейти к серии |
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какая серия бокса подходит.
1. Нужна ли защита образца от внешнего загрязнения?
2. Работаете ли с летучими токсичными веществами, цитостатиками или радиоактивными метками?
3. Требуется ли особый уровень изоляции?
4. Как будете управлять боксом и вести учёт?
5. Сколько операторов работает одновременно?
6. Бокс работает непрерывно, 8 часов в сутки и больше?
