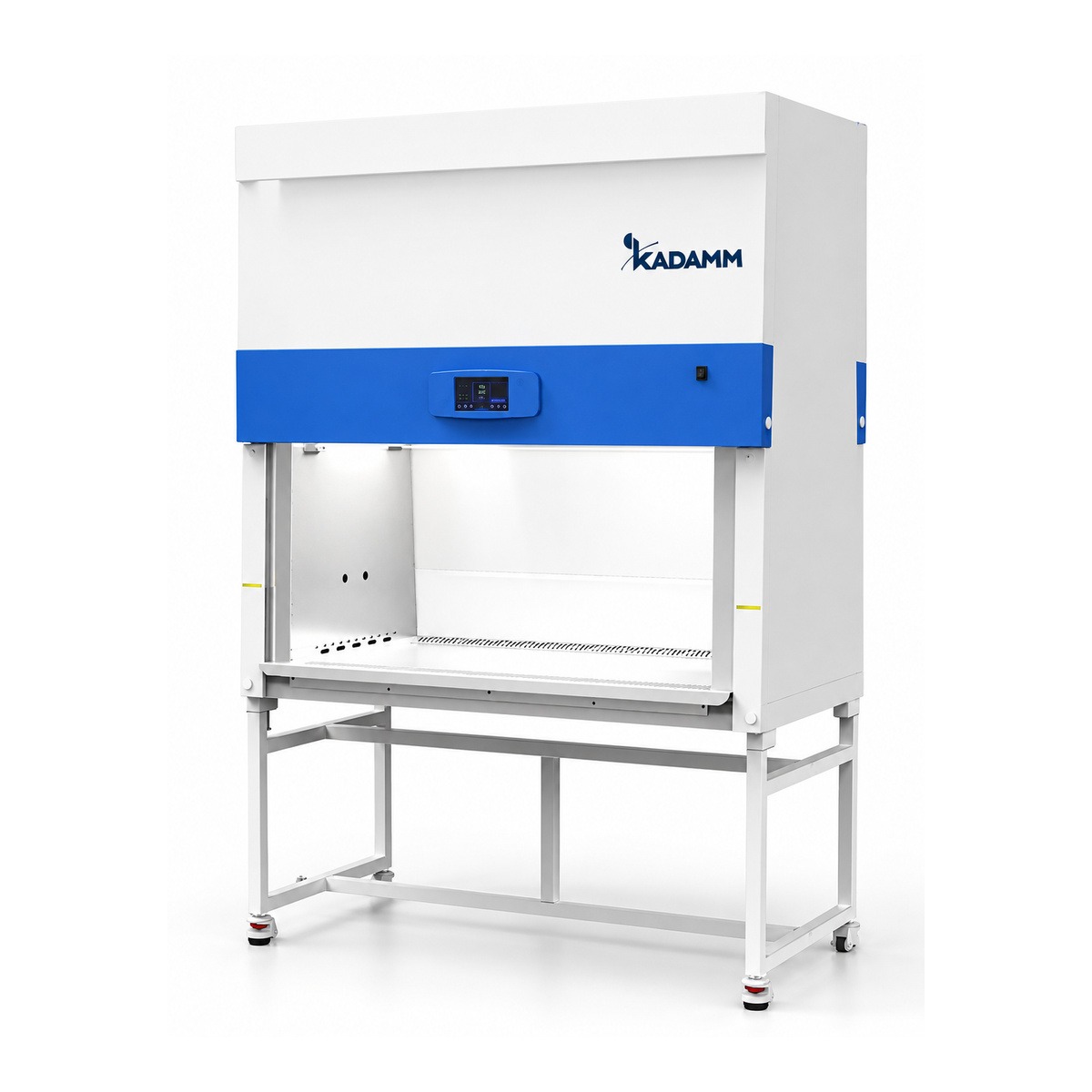

Бокс микробиологической безопасности БМБ II класса, тип A2: пара фильтров ULPA и боковые стёкла. Фронтальное стекло откидывается — так проще загружать и мыть зону. Под заказ ставим сенсорный экран 21,5″ с разъёмами для компьютера.
Модели и артикулы
Что это за серия
Серия КАДАММ ББК-А2Э — ламинарные боксы 2 класса защиты типа A2, рассчитанные на лаборатории, где в зону постоянно ставят габаритные приборы, а по ходу работы приходится вводить данные. В основе — напольная платформа с парой фильтров ULPA, от которой серию отличают три решения. Фронтальное стекло открывается на высоту до 600 мм и откидывается на угол до 45°; по бокам установлены смотровые стёкла из закалённого стекла; в лицевую панель под заказ монтируется сенсорный экран 21,5″ с разъёмами USB, HDMI и DP.
Если по регламенту лаборатории нужен БМБ 2, бокс этой серии выпускается в двух размерах. КАДАММ ББК-А2150Э имеет ширину 1500 мм и рабочую зону 1300 мм, КАДАММ ББК-А2180Э — 1800 мм и 1600 мм соответственно. Глубина корпуса у обеих моделей 780 мм, высота с подставкой 2130 мм, столешница на уровне 800 мм. Бокс 1800 мм подойдёт двум операторам либо одному, если в зоне стоят центрифуга, термостат и штативы.
Распределение воздуха — типовое для A2: 70 % после фильтра опускается на рабочую зону нисходящим потоком со скоростью 0,35 ± 0,025 м/с, а 30 % через второй ULPA уходит в лабораторию. В проёме 200 мм приток идёт со скоростью 0,52 ± 0,025 м/с. Каждый из фильтров улавливает от 99,9995 % частиц размером 0,1–0,3 мкм, и воздух в рабочей зоне соответствует классу ISO 4 по ГОСТ Р ИСО 14644-1. К вентиляции здания бокс не подключают.
В базовом исполнении бокс управляется с сенсорной LCD-панели 7″: на ней скорость воздуха, ресурс УФ-лампы и фильтров, таймеры, заложенная программа обработки рабочей зоны; после пропадания питания бокс возвращается в прежний режим. Экран 21,5″ пригодится, если оператор сверяется с протоколами, работает в ЛИС или смотрит обучающие материалы. Экран и разъёмы для компьютера, мыши и клавиатуры монтируем на заводе, и вносить данные можно, оставаясь в рабочей позе.
Штатно бокс поставляется с подставкой на роликах Footmaster, датчиком скорости воздуха, фронтальным стеклом с электроприводом и педалью, двумя боковыми стёклами, электрическим воздушным клапаном, парой брызгозащищённых розеток, светодиодным светом, УФ-лампой и магнитной папкой для бумаг.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ББК-А2150Э | КАДАММ ББК-А2180Э |
|---|---|---|
| Габариты Ш×Г×В, мм | 1500×780×2130 | 1800×780×2130 |
| Внутренний объём зоны Ш×Г×В, мм | 1300×626×600 | 1600×626×600 |
| Высота столешницы от пола | 800 мм | |
| Проём при испытаниях | 200 мм (8″) | |
| Подъём стекла, наибольший | 600 мм, откидывается до 45° | |
| Распределение воздуха | 70 % рециркуляция / 30 % выброс | |
| Скорость нисходящего потока | 0,35 ± 0,025 м/с | |
| Скорость притока | 0,52 ± 0,025 м/с | |
| Приток через проём, м³/ч | 524 | 599 |
| Нисходящий поток, расход м³/ч | 1058 | 1262 |
| Выброс, расход м³/ч | 524 | 599 |
| Фильтрация | 2×ULPA, ≥99,9995 % при 0,1–0,3 мкм, индикатор ресурса | |
| Чистота воздуха в зоне | ISO 4 (ГОСТ Р ИСО 14644-1) | |
| Панель управления | сенсорная LCD-панель 7″ | |
| Сенсорный экран 21,5″, разъёмы USB, HDMI, DP | опция ОПЦ-ЭКР | |
| Тревоги | скорость потока, отказ фильтра ULPA, отказ УФ-лампы, высота стекла | |
| Стекло спереди | моторизованное, закалённое 6 мм, задерживает УФ | |
| Стёкла по бокам | 2, закалённые 5 мм, задерживают УФ | |
| Материал корпуса | электрооцинкованная сталь, антимикробное порошковое покрытие | |
| Столешница | нержавеющая сталь 304 | |
| Бактерицидная лампа 253,7 нм | 30 Вт | 40 Вт |
| Светодиодный свет | 2×24 Вт | 60 + 40 Вт |
| Освещённость столешницы | ≥1000 лк | |
| Шум | ≤65 дБ(А) | |
| Вентилятор, мощность | 650 Вт | |
| Наибольшая потребляемая мощность | 750 Вт | 850 Вт |
| Электропитание | 220 В ± 10 %, 50/60 Гц | |
| Розетки с защитой от влаги | 2 | |
| Педаль, датчик скорости воздуха, электрический клапан | в комплекте | |
| Подставка под бокс | в комплекте, ролики Footmaster | |
| Вес нетто | 290 кг | 370 кг |
| Вес в упаковке | 356 кг | 421 кг |
| Размеры упаковки Ш×Г×В, мм | 1610×1080×1710 | 1910×1190×1710 |
| Упаковка, объём | 3,0 м³ | 3,6 м³ |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Подставка с электрической регулировкой высоты на замену штатной, кресла и приборы, которыми бокс проверяют после монтажа и смены фильтров. Подставку делают по ширине бокса, поэтому модель обязательно укажите в заявке.
Сферы применения
Чем сильна серия
Загрузка спереди, без разборки. Когда стекло открыто на 600 мм и откинуто на 45°, габаритный прибор заносят прямо спереди — не через боковой проём и не снимая стекла. По окончании работы потолок и стенки зоны полностью доступны для обработки.
Протокол перед глазами. Экран 21,5″ с разъёмами USB, HDMI и DP позволяет не покидать бокс, чтобы заглянуть в протокол или записать результат. Работа реже прерывается, и руки реже переносят загрязнение.
Зона видна со стороны. Пара боковых стёкол добавляет света и даёт смотреть на работу сбоку — когда обучают, проверяют или работают вдвоём.
Чистота ISO 4. Оба ULPA улавливают от 99,9995 % частиц 0,1–0,3 мкм. По сравнению с боксами на HEPA это запас по чистоте для клеточных культур и деликатных проб.
Комплектная поставка. В поставку входят подставка, датчик скорости воздуха, педаль, стекло с электроприводом, электрический воздушный клапан и розетки. Отдельно заказываются экран 21,5″, краны, подлокотник, освещение, защита рук от зажима стеклом и EC-вентилятор.
Безопасность оператора и пробы. Тревоги по потоку, отказу УФ-лампы и фильтра, блокировка стекла с вентилятором и УФ-лампой, возврат режима после пропадания питания.
Серии боксов микробиологической безопасности КАДАММ — сравнение
Класс II A2
| Параметр | ББК-А2 | ББК-А2С | ББК-А2Е | ББК-А2П | ББК-А2Д |
|---|---|---|---|---|---|
| Класс | II A2 | II A2 | II A2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | 70/30 % | 70/30 % | 70/30 % | 70/30 % |
| Фильтры | 2×ULPA; у 1170–1770 мм HEPA | 2×ULPA, у 700 мм — 2×HEPA | ULPA | ULPA | 2×ULPA |
| Отличие серии | цветной дисплей, педаль стекла | сенсорная панель 7″ | EC-вентилятор | сенсорная панель 7″; приложение и RS-485 по заказу | два оператора |
| Типоразмеры | 700–2000 мм | 700–1800 мм | 700–1950 мм | 700–1875 мм | 1500 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II A2
| Параметр | ББК-А2Э | ББК-НСФ | ББК-А2ЕН | ББК-Р |
|---|---|---|---|---|
| Класс | II A2 | II A2 / II B2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | A2 60/40 % (700 мм — 55/45 %), B2 100 % | 65/35 % | 70/30 % |
| Фильтры | 2×ULPA | ULPA | 2×HEPA или 2×ULPA | ULPA |
| Отличие серии | боковые стёкла; экран 21,5″ по заказу | сертификат NSF/ANSI 49 | сертификат EN 12469 | свинцовая защита |
| Типоразмеры | 1500–1800 мм | 700–1873 мм | 700–1400 мм | 1500–1800 мм |
| Страница серии | ← Вы здесь | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II B2
| Параметр | ББК-Б2 | ББК-Б2С | ББК-Б2Е | ББК-Б2П |
|---|---|---|---|---|
| Класс | II B2 | II B2 | II B2 | II B2 |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | ULPA | 2×ULPA | 2×ULPA | ULPA |
| Отличие серии | AC-вентилятор | сенсорная панель 7″ | EC-вентилятор | приложение и RS-485 по заказу |
| Типоразмеры | 1100–1800 мм | 700–1800 мм | 1100–1800 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-1 | ББК-1М | ББК-1В | ББК-3 | ББК-ЦТ |
|---|---|---|---|---|---|
| Класс | I | I | I | III | цитотоксический |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | HEPA | HEPA | HEPA | ULPA | ULPA + HEPA |
| Отличие серии | настольные и напольные | моторизованное стекло | весовой, OEB 5 | перчаточный, герметичный, передаточная камера | 100 % выброс, работа с цитостатиками |
| Типоразмеры | 550–1930 мм | 800–1800 мм | 900–1300 мм | 1540–1920 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-ЦТХ |
|---|---|
| Класс | цитотоксический |
| Воздухообмен | 100 % выброс |
| Фильтры | двойная фильтрация |
| Отличие серии | двойной фильтр выброса |
| Типоразмеры | 1100–1800 мм |
| Страница серии | Перейти к серии |
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какая серия бокса подходит.
1. Нужна ли защита образца от внешнего загрязнения?
2. Работаете ли с летучими токсичными веществами, цитостатиками или радиоактивными метками?
3. Требуется ли особый уровень изоляции?
4. Как будете управлять боксом и вести учёт?
5. Сколько операторов работает одновременно?
6. Бокс работает непрерывно, 8 часов в сутки и больше?
