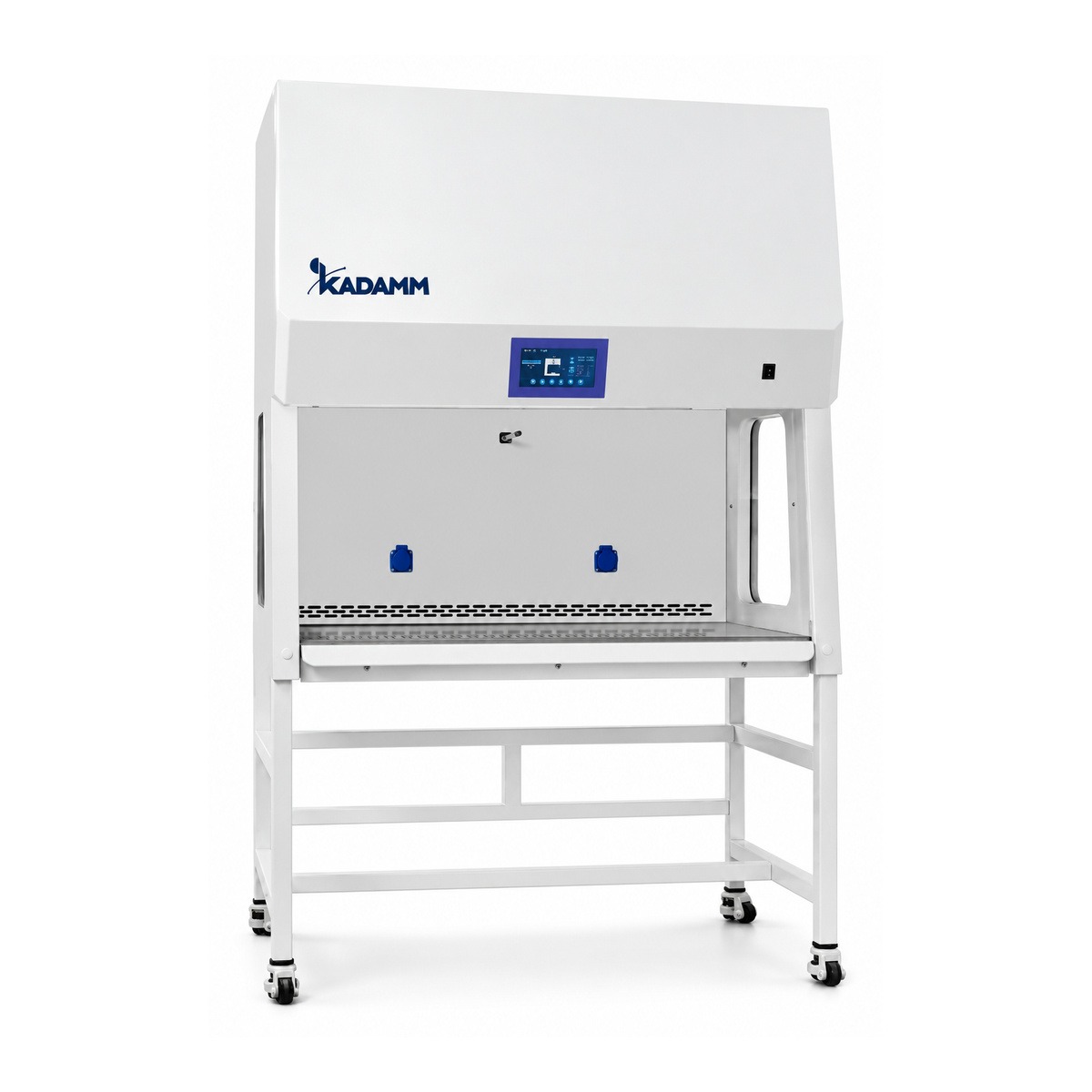

Напольный бокс БМБ I класса: фронтальное стекло ходит на электроприводе, управление — с сенсорной панели, скорость в проёме под контролем датчика. Сотрудник и лаборатория защищены — выходящий воздух чистит HEPA.
Модели и артикулы
Что это за серия
Линейка КАДАММ ББК-1М — напольные боксы биобезопасности I класса, в которых фронтальное стекло движется на электроприводе. Принцип защиты тот же, что у всех боксов I класса: оберегаются сотрудник и комната. Лабораторный воздух затягивается в проём, проходит над столешницей и уходит наружу лишь сквозь HEPA, улавливающий 99,995 % частиц 0,3 мкм. В зону работы очищенный воздух не возвращается, поэтому образец остаётся без защиты от загрязнения.
Главное отличие от ББК-1 — управление. Закалённое стекло толщиной 5 мм поднимает и опускает мотор, проём открывается максимум на 350 мм. Режим работы выводится на сенсорную панель 7″, а система тревоги звуком и светом предупреждает о четырёх событиях: скорость потока вышла из нормы, неисправен фильтр HEPA, неисправна УФ-лампа, стекло стоит на опасной высоте.
Поток в проёме настраивается от 0,3 до 0,5 м/с, за ним следит штатный датчик скорости. До HEPA воздух проходит моющийся предфильтр G3 из полиэфирного волокна — он забирает крупную пыль и волокна, и сопротивление основного фильтра растёт медленнее. Перфорированная задняя стенка вместе с каналом под разрежением распределяют поток и не оставляют застойных углов.
Пять размеров — 800, 1100, 1300, 1500 и 1800 мм по ширине — сделаны на общей платформе: глубина корпуса 760 мм, высота вместе с подставкой 1880 мм, столешница на 730 мм, зона работы в глубину 630 мм. Производительность вентилятора увеличивается вместе с шириной, от 832 до 2020 м³/ч, и скорость в проёме на всех моделях одинакова.
Корпус выполнен из электрооцинкованной стали под антимикробной порошковой краской, столешница — из нержавейки 304, по бокам стоят окна из закалённого стекла 5 мм, не пропускающего ультрафиолет. В поставку входят подставка, пара розеток с влагозащитой, светодиодный светильник и лампа УФ 253,7 нм.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ББК-1080М | КАДАММ ББК-1110М | КАДАММ ББК-1130М |
|---|---|---|---|
| Габариты Ш×Г×В, мм | 800×760×1880 | 1100×760×1880 | 1300×760×1880 |
| Внутренняя зона Ш×Г×В, мм | 700×630×550 | 1000×630×550 | 1200×630×550 |
| Высота столешницы | 730 мм | ||
| Наибольшая высота проёма | 350 мм | ||
| Организация потока | класс I: 100 % выброс через HEPA | ||
| Скорость в проёме | 0,3–0,5 м/с, регулируется | ||
| Производительность | 832 м³/ч | 1188 м³/ч | 1426 м³/ч |
| Предварительный фильтр | полиэфирное волокно, моющийся, класс G3 | ||
| Основной фильтр | HEPA, 1 шт., > 99,995 % при 0,3 мкм | ||
| Система управления | сенсорная LCD-панель 7″ | ||
| Тревожная сигнализация | скорость потока, отказ HEPA-фильтра, отказ УФ-лампы, небезопасная высота стекла | ||
| Датчик потока | в комплекте | ||
| Переднее стекло | моторизованное, закалённое 5 мм | ||
| Стёкла по бокам | закалённое стекло 5 мм с УФ-защитой | ||
| Материал корпуса | электрооцинкованная сталь, антимикробное порошковое покрытие | ||
| Столешница | нержавеющая сталь 304 | ||
| Ультрафиолет 253,7 нм | 1 шт., 8 / 30 / 40 Вт по типоразмеру* | ||
| Светодиодный светильник | 1 шт., 8 / 10 / 20 Вт по типоразмеру* | ||
| Освещённость столешницы | ≥600 лк | ||
| Шум | ≤64 дБ(А) | ||
| Мощность, не более | 350 / 360 / 370 Вт по типоразмеру* | ||
| Электропитание | 220 В ± 10 %, 50/60 Гц | ||
| Розетки с влагозащитой | 2 | ||
| Опорная подставка | в комплекте | ||
| Вес брутто | 190 кг | 220 кг | 250 кг |
| Размеры в упаковке Ш×Г×В, мм | 950×1060×1630 | 1250×1060×1630 | 1450×1060×1630 |
| Упаковка, объём | 1,7 м³ | 2,2 м³ | 2,5 м³ |
| Параметр | КАДАММ ББК-1150М | КАДАММ ББК-1180М |
|---|---|---|
| Габариты Ш×Г×В, мм | 1500×760×1880 | 1800×760×1880 |
| Внутренняя зона Ш×Г×В, мм | 1400×630×550 | 1700×630×550 |
| Высота столешницы | 730 мм | |
| Наибольшая высота проёма | 350 мм | |
| Организация потока | класс I: 100 % выброс через HEPA | |
| Скорость в проёме | 0,3–0,5 м/с, регулируется | |
| Производительность | 1663 м³/ч | 2020 м³/ч |
| Предварительный фильтр | полиэфирное волокно, моющийся, класс G3 | |
| Основной фильтр | HEPA, 1 шт., > 99,995 % при 0,3 мкм | |
| Система управления | сенсорная LCD-панель 7″ | |
| Тревожная сигнализация | скорость потока, отказ HEPA-фильтра, отказ УФ-лампы, небезопасная высота стекла | |
| Датчик потока | в комплекте | |
| Переднее стекло | моторизованное, закалённое 5 мм | |
| Стёкла по бокам | закалённое стекло 5 мм с УФ-защитой | |
| Материал корпуса | электрооцинкованная сталь, антимикробное порошковое покрытие | |
| Столешница | нержавеющая сталь 304 | |
| Ультрафиолет 253,7 нм | 1 шт., 8 / 30 / 40 Вт по типоразмеру* | |
| Светодиодный светильник | 1 шт., 8 / 10 / 20 Вт по типоразмеру* | |
| Освещённость столешницы | ≥600 лк | |
| Шум | ≤64 дБ(А) | |
| Мощность, не более | 350 / 360 / 370 Вт по типоразмеру* | |
| Электропитание | 220 В ± 10 %, 50/60 Гц | |
| Розетки с влагозащитой | 2 | |
| Опорная подставка | в комплекте | |
| Вес брутто | 280 кг | 330 кг |
| Размеры в упаковке Ш×Г×В, мм | 1650×1060×1630 | 1950×1060×1630 |
| Упаковка, объём | 2,9 м³ | 3,4 м³ |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Подставка с регулировкой, кресла и приборы, которыми бокс проверяют после монтажа и смены фильтра. Подставку делаем по ширине бокса — назовите модель в заявке. Выбранное добавится к заказу.
Сферы применения
Чем сильна серия
Руки не тратятся на стекло. На широких боксах, до 1800 мм, стекло 5 мм двигает мотор. Если за смену загрузок десятки, плечи и кисти сотрудника ощутимо меньше устают.
Неисправность не останется незамеченной. Датчик скорости и тревога по четырём параметрам есть уже в базовой поставке. Упал поток или стекло стоит не там — бокс сообщит об этом, а не будет работать дальше без предупреждения.
HEPA служит дольше. Основную пыль забирает моющийся предфильтр G3, сопротивление HEPA растёт медленнее, и дорогую замену можно отодвинуть.
Общая платформа на пять размеров. Все модели одной глубины — 760 мм — и одной высоты — 1880 мм. Боксы разной ширины легко выстроить в ряд при планировке лаборатории.
Поток подстраивается под задачу. На панели задаётся 0,3–0,5 м/с: меньше — при отвешивании лёгких порошков, больше — когда операция даёт много аэрозоля.
Работает сразу после распаковки. Подставка, пара розеток, светодиодный свет и УФ-лампа уже в поставке — для запуска докупать ничего не нужно.
Серии боксов микробиологической безопасности КАДАММ — сравнение
Класс II A2
| Параметр | ББК-А2 | ББК-А2С | ББК-А2Е | ББК-А2П | ББК-А2Д |
|---|---|---|---|---|---|
| Класс | II A2 | II A2 | II A2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | 70/30 % | 70/30 % | 70/30 % | 70/30 % |
| Фильтры | 2×ULPA; у 1170–1770 мм HEPA | 2×ULPA, у 700 мм — 2×HEPA | ULPA | ULPA | 2×ULPA |
| Отличие серии | цветной дисплей, педаль стекла | сенсорная панель 7″ | EC-вентилятор | сенсорная панель 7″; приложение и RS-485 по заказу | два оператора |
| Типоразмеры | 700–2000 мм | 700–1800 мм | 700–1950 мм | 700–1875 мм | 1500 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II A2
| Параметр | ББК-А2Э | ББК-НСФ | ББК-А2ЕН | ББК-Р |
|---|---|---|---|---|
| Класс | II A2 | II A2 / II B2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | A2 60/40 % (700 мм — 55/45 %), B2 100 % | 65/35 % | 70/30 % |
| Фильтры | 2×ULPA | ULPA | 2×HEPA или 2×ULPA | ULPA |
| Отличие серии | боковые стёкла; экран 21,5″ по заказу | сертификат NSF/ANSI 49 | сертификат EN 12469 | свинцовая защита |
| Типоразмеры | 1500–1800 мм | 700–1873 мм | 700–1400 мм | 1500–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II B2
| Параметр | ББК-Б2 | ББК-Б2С | ББК-Б2Е | ББК-Б2П |
|---|---|---|---|---|
| Класс | II B2 | II B2 | II B2 | II B2 |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | ULPA | 2×ULPA | 2×ULPA | ULPA |
| Отличие серии | AC-вентилятор | сенсорная панель 7″ | EC-вентилятор | приложение и RS-485 по заказу |
| Типоразмеры | 1100–1800 мм | 700–1800 мм | 1100–1800 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-1 | ББК-1М | ББК-1В | ББК-3 | ББК-ЦТ |
|---|---|---|---|---|---|
| Класс | I | I | I | III | цитотоксический |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | HEPA | HEPA | HEPA | ULPA | ULPA + HEPA |
| Отличие серии | настольные и напольные | моторизованное стекло | весовой, OEB 5 | перчаточный, герметичный, передаточная камера | 100 % выброс, работа с цитостатиками |
| Типоразмеры | 550–1930 мм | 800–1800 мм | 900–1300 мм | 1540–1920 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | ← Вы здесь | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-ЦТХ |
|---|---|
| Класс | цитотоксический |
| Воздухообмен | 100 % выброс |
| Фильтры | двойная фильтрация |
| Отличие серии | двойной фильтр выброса |
| Типоразмеры | 1100–1800 мм |
| Страница серии | Перейти к серии |
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какая серия бокса подходит.
1. Нужна ли защита образца от внешнего загрязнения?
2. Работаете ли с летучими токсичными веществами, цитостатиками или радиоактивными метками?
3. Требуется ли особый уровень изоляции?
4. Как будете управлять боксом и вести учёт?
5. Сколько операторов работает одновременно?
6. Бокс работает непрерывно, 8 часов в сутки и больше?
