Боксы микробиологической безопасности БМБ II класса, тип A2, прошедшие испытания по европейскому EN 12469. Предлагаем две линейки: HEPA и LCD-дисплей либо ULPA и цветной сенсорный экран. Подставка входит в поставку, вытяжка здания не нужна.
Модели и артикулы
Что это за серия

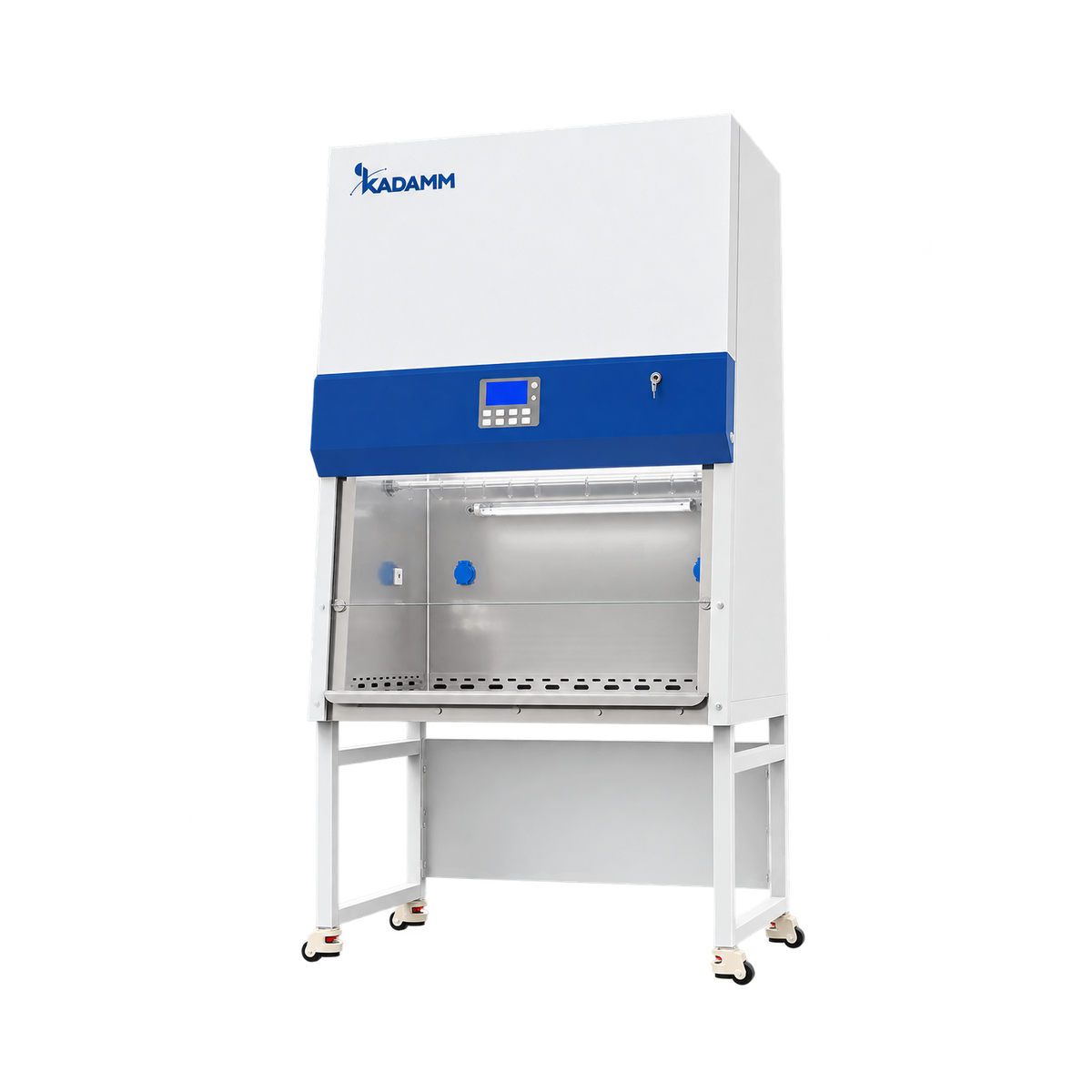

Серия КАДАММ ББК-А2ЕН — это боксы биологической безопасности класса II, тип A2, с сертификатом по европейскому EN 12469. В России тот же документ действует под обозначением ГОСТ Р ЕН 12469-2010, так что заводские испытания бокса и его приёмка или плановая аттестация в вашей лаборатории идут по одинаковым методикам: йодид-калиевый тест на защиту персонала, скорости притока и нисходящего потока, герметичность фильтров, шум, освещённость.
В серии две линейки. Линейка ЕН включает боксы шириной 1087 и 1383 мм: два фильтра HEPA (99,995 % на частицах 0,3 мкм), дисплей LCD, стекло с ручным подъёмом, двигатель AC. Это практичный бокс без избыточной электроники, и краны для воды и газа, штанга с крюками, подставка и пульт ДУ у него уже в комплекте. Линейка ЕНУ (буква У означает ULPA) — боксы 700, 1087 и 1383 мм с двумя ULPA (≥99,9995 % на частицах 0,12 мкм), цветным сенсорным экраном 7″, боковыми стёклами и фронтальным стеклом, которое поднимают и вручную, и электроприводом.
Воздух во всех моделях распределяется в пропорции 65/35 %: 65 % после фильтра снова опускается на рабочую зону, 35 % через второй фильтр уходит в лабораторию. Испытательный проём по европейской традиции — 200 мм (8″). Для загрузки крупной посуды и приборов стекло открывается сильнее: на 350 мм у компактного бокса и до 550 мм у ББК-А2140ЕН. Вентиляцию здания к боксу подводить не нужно.
Контроллер запрашивает пароль при запуске, сам подстраивает обороты вентилятора, после пропадания питания возвращает прежний режим, а по таймерам включает и выключает вентилятор, УФ-лампу и розетки. Блокировки не позволят зажечь УФ-лампу при поднятом стекле или работать, пока нет воздушного потока. Рабочая зона сделана из нержавеющей стали 304, корпус — из холоднокатаной стали под антибактериальной порошковой краской.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ББК-А2110ЕН | КАДАММ ББК-А2140ЕН |
|---|---|---|
| Исполнение | ЕН, фильтры HEPA | |
| Габариты Ш×Г×В, мм | 1087×775×2265 | 1383×775×2295 |
| Внутренний объём зоны Ш×Г×В, мм | 910×600×660 | 1210×600×660 |
| Высота столешницы от пола | 750 мм | |
| Проём при испытаниях | 200 мм (8″) | |
| Подъём стекла, наибольший | 520 мм | 550 мм |
| Распределение воздуха | 65 % рециркуляция / 35 % выброс | |
| Приток через проём, м³/ч | 348 | 462 |
| Нисходящий поток, расход м³/ч | 649 | 863 |
| Выброс, расход м³/ч | 348 | 462 |
| Фильтрация | 2×HEPA, 99,995 % при 0,3 мкм | |
| Индикация ресурса фильтров | ✓ | |
| Двигатель вентилятора | AC-двигатель, скорость регулируется | |
| Панель управления | LCD-дисплей | |
| Тревоги | скорость потока, замена фильтра, высота стекла, перепад давления на фильтре | |
| Стекло спереди | ручное, ламинированное закалённое, задерживает УФ | |
| Шум | ≤65 дБ (EN 12469) | |
| Освещённость столешницы | ≥1000 лк | |
| Бактерицидная лампа 253,7 нм | 20 Вт | 30 Вт |
| Светодиодный свет | 2×10 Вт | 2×18 Вт |
| Розетки внутри зоны | 2 влагозащищённые, суммарно ≤500 Вт | |
| Краны для воды и газа | по одному, в комплекте | |
| Штанга, 10 крюков | в комплекте | |
| Пульт ДУ | в комплекте | |
| Подставка под бокс | в комплекте | |
| Заземление, сопротивление | ≤0,1 Ом | |
| Электропитание | 230 В, 50 Гц | |
| Электрическая мощность | потребляемая ≤550 Вт | потребляемая ≤650 Вт |
| Материалы корпуса и зоны | рабочая зона — нержавеющая сталь 304; корпус — холоднокатаная сталь, антибактериальное порошковое покрытие | |
| Вес в упаковке | 270 кг | 340 кг |
| Размеры упаковки Ш×Г×В, мм | 1240×1060×1900 | 1540×1080×1900 |
| Параметр | КАДАММ ББК-А2070ЕНУ | КАДАММ ББК-А2110ЕНУ | КАДАММ ББК-А2140ЕНУ |
|---|---|---|---|
| Исполнение | ЕНУ, фильтры ULPA | ||
| Габариты Ш×Г×В, мм | 700×700×2000 | 1087×800×2260 | 1383×800×2260 |
| Внутренний объём зоны Ш×Г×В, мм | 600×500×540 | 980×600×650 | 1280×600×650 |
| Высота столешницы от пола | 750 мм | ||
| Проём при испытаниях | 200 мм (8″) | ||
| Подъём стекла, наибольший | 350 мм | 500 мм | |
| Распределение воздуха | 65 % рециркуляция / 35 % выброс | ||
| Приток через проём, м³/ч | 230 | 370 | 490 |
| Нисходящий поток, расход м³/ч | 428 | 690 | 910 |
| Выброс, расход м³/ч | 230 | 370 | 490 |
| Фильтрация | 2×ULPA, ≥99,9995 % при 0,12 мкм | ||
| Двигатель вентилятора | EC-двигатель, скорость регулируется | AC-двигатель, скорость регулируется | |
| Панель управления | цветная сенсорная панель 7″ | ||
| Тревоги | скорость потока, высота стекла, сбой питания | ||
| Стекло спереди | ручной и электрический подъём, закалённое >5 мм, задерживает УФ | ||
| Стёкла по бокам | есть | ||
| Шум | ≤65 дБ (EN 12469) | ||
| Освещённость столешницы | ≥1000 лк | ||
| Бактерицидная лампа 253,7 нм | 15 Вт | 20 Вт | 30 Вт |
| Светодиодный свет | 2×8 Вт | 2×12 Вт | 2×14 Вт |
| Розетки внутри зоны | 2 европейского стандарта, 230 В, 3 А | ||
| Краны для воды и газа | опция, до двух каждого | по одному в комплекте, второй — опция | |
| Штанга, 10 крюков | — | ||
| Пульт ДУ | — | в комплекте | |
| Подставка под бокс | в комплекте | ||
| Электропитание | 230 В, 50/60 Гц | ||
| Электрическая мощность | номинальная 950 Вт | номинальная 1100 Вт | номинальная 1200 Вт |
| Материалы корпуса и зоны | рабочая зона — нержавеющая сталь 304; корпус — холоднокатаная сталь, антибактериальное порошковое покрытие | ||
| Вес в упаковке | 168 кг | 270 кг | 345 кг |
| Размеры упаковки Ш×Г×В, мм | 820×880×1470 | 1240×1060×1880 | 1530×1060×1880 |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Подставка с электрической регулировкой высоты на замену штатной (не для 700 мм), подлокотник, кресла и приборы для аттестации по ГОСТ Р ЕН 12469-2010: анемометр, люксметр, шумомер, счётчик частиц, генератор аэрозоля. Выбранные позиции добавятся в заявку к боксу.
Сферы применения
Чем сильна серия
Одна методика на весь срок службы. Содержание EN 12469 и ГОСТ Р ЕН 12469-2010 одинаково. Заводские испытания, пусконаладка и ежегодная аттестация выполняются по общим методикам, поэтому у аттестующей организации и аудитора меньше вопросов.
HEPA или ULPA в рамках одной серии. Для типовых задач — HEPA, для деликатных — ULPA, а распределение воздуха 65/35 % и проём 200 мм одинаковы. В лаборатории могут стоять боксы обоих видов, и переобучать людей не придётся.
Поставка в сборе. Модели ЕН уже укомплектованы кранами для воды и газа, штангой с крюками, подставкой и пультом. Боксы ЕНУ 1087 и 1383 мм приходят с кранами, подставкой, пультом и стёклами по бокам.
Свободная загрузка. На боксах 1087 и 1383 мм подъём стекла — от 500 мм у линейки ЕНУ до 550 мм у ББК-А2140ЕН: штативы, бутыли и небольшие приборы заходят в зону без наклона и перекладывания.
Небольшой бокс с ULPA. ББК-А2070ЕНУ при ширине и глубине 700 мм — полноценный класс II A2 с двумя ULPA и двигателем EC для комнат, где бокс шириной 1,1 м не помещается.
Защита от ошибок персонала. Пароль при запуске, блокировки стекла, вентилятора и УФ-лампы, тревоги по потоку и высоте стекла, возврат в прежний режим после пропадания питания.
Серии боксов микробиологической безопасности КАДАММ — сравнение
Класс II A2
| Параметр | ББК-А2 | ББК-А2С | ББК-А2Е | ББК-А2П | ББК-А2Д |
|---|---|---|---|---|---|
| Класс | II A2 | II A2 | II A2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | 70/30 % | 70/30 % | 70/30 % | 70/30 % |
| Фильтры | 2×ULPA; у 1170–1770 мм HEPA | 2×ULPA, у 700 мм — 2×HEPA | ULPA | ULPA | 2×ULPA |
| Отличие серии | цветной дисплей, педаль стекла | сенсорная панель 7″ | EC-вентилятор | сенсорная панель 7″; приложение и RS-485 по заказу | два оператора |
| Типоразмеры | 700–2000 мм | 700–1800 мм | 700–1950 мм | 700–1875 мм | 1500 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II A2
| Параметр | ББК-А2Э | ББК-НСФ | ББК-А2ЕН | ББК-Р |
|---|---|---|---|---|
| Класс | II A2 | II A2 / II B2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | A2 60/40 % (700 мм — 55/45 %), B2 100 % | 65/35 % | 70/30 % |
| Фильтры | 2×ULPA | ULPA | 2×HEPA или 2×ULPA | ULPA |
| Отличие серии | боковые стёкла; экран 21,5″ по заказу | сертификат NSF/ANSI 49 | сертификат EN 12469 | свинцовая защита |
| Типоразмеры | 1500–1800 мм | 700–1873 мм | 700–1400 мм | 1500–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | ← Вы здесь | Перейти к серии |
Класс II B2
| Параметр | ББК-Б2 | ББК-Б2С | ББК-Б2Е | ББК-Б2П |
|---|---|---|---|---|
| Класс | II B2 | II B2 | II B2 | II B2 |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | ULPA | 2×ULPA | 2×ULPA | ULPA |
| Отличие серии | AC-вентилятор | сенсорная панель 7″ | EC-вентилятор | приложение и RS-485 по заказу |
| Типоразмеры | 1100–1800 мм | 700–1800 мм | 1100–1800 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-1 | ББК-1М | ББК-1В | ББК-3 | ББК-ЦТ |
|---|---|---|---|---|---|
| Класс | I | I | I | III | цитотоксический |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | HEPA | HEPA | HEPA | ULPA | ULPA + HEPA |
| Отличие серии | настольные и напольные | моторизованное стекло | весовой, OEB 5 | перчаточный, герметичный, передаточная камера | 100 % выброс, работа с цитостатиками |
| Типоразмеры | 550–1930 мм | 800–1800 мм | 900–1300 мм | 1540–1920 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-ЦТХ |
|---|---|
| Класс | цитотоксический |
| Воздухообмен | 100 % выброс |
| Фильтры | двойная фильтрация |
| Отличие серии | двойной фильтр выброса |
| Типоразмеры | 1100–1800 мм |
| Страница серии | Перейти к серии |
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какая серия бокса подходит.
1. Нужна ли защита образца от внешнего загрязнения?
2. Работаете ли с летучими токсичными веществами, цитостатиками или радиоактивными метками?
3. Требуется ли особый уровень изоляции?
4. Как будете управлять боксом и вести учёт?
5. Сколько операторов работает одновременно?
6. Бокс работает непрерывно, 8 часов в сутки и больше?
Вопросы и ответы
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
Техподдержка
Помощь инженеров при выборе
Подберём модель и опции под задачу
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
