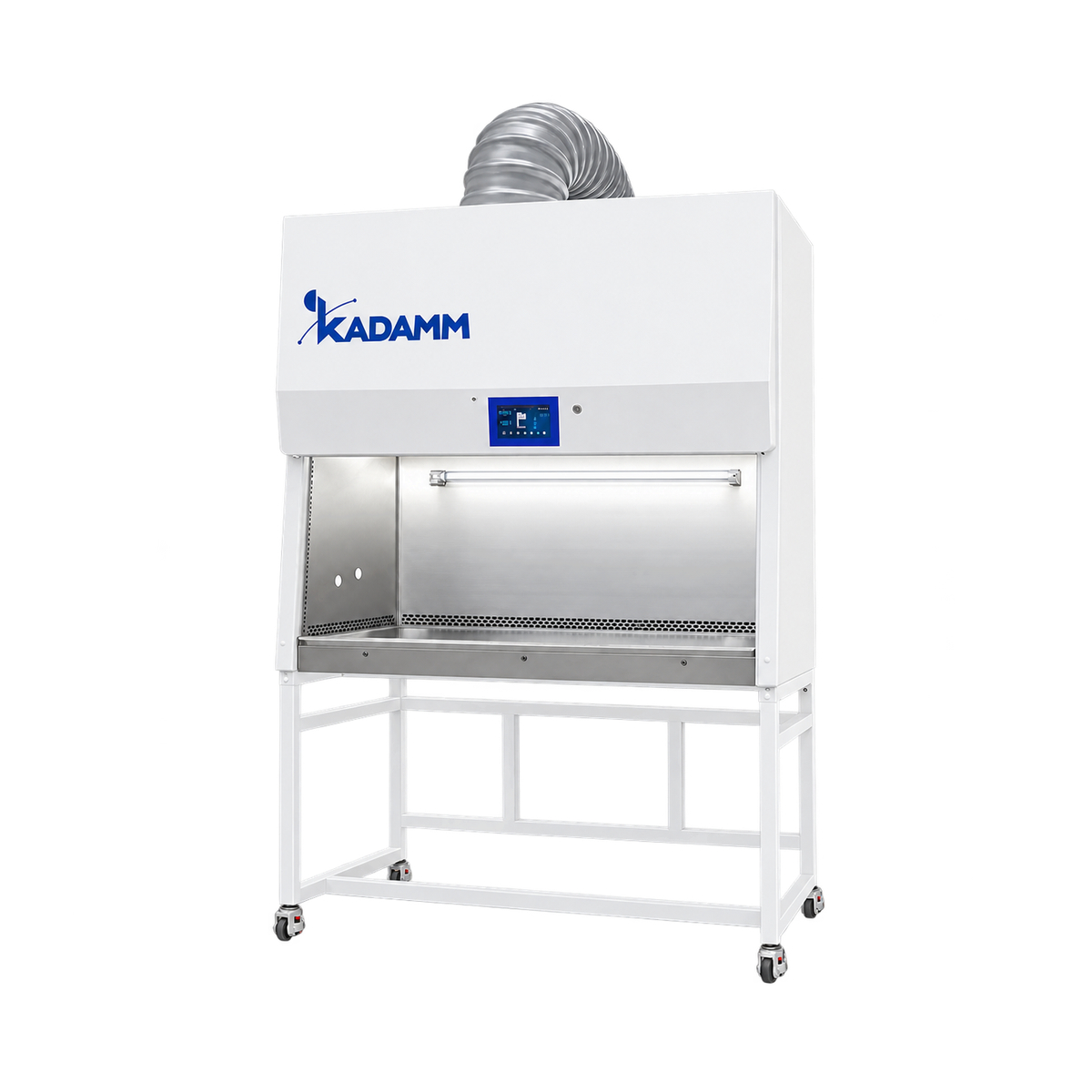

Ламинарный бокс II класса тип B2 — бокс микробиологической безопасности (БМБ II) без рециркуляции: отработанный воздух не возвращается к столу, а целиком отводится в вентиляцию здания. Подходит для микробиологии с летучими химикатами. Внешний вентилятор и воздуховод мы поставляем вместе с боксом.
Модели и артикулы
Что представляет собой серия
КАДАММ ББК-Б2С — боксы БМБ II класса, тип B2: ламинарные боксы 2 класса защиты, которые также называют боксами стопроцентного выброса. У типа A2 к столу возвращается 70 % потока, а здесь возврата нет вовсе: всё, что прошло над рабочей поверхностью, через выпускной фильтр направляется в вентиляцию здания. Испарения летучих веществ не скапливаются в шкафу и не выходят в лабораторию.
Подпитку бокс берёт из комнаты: воздух проходит верхний фильтр и опускается на стол ламинарной струёй 0,35 м/с. В лицевом проёме поток 0,52 м/с, втягиваемый внутрь, отделяет человека от аэрозоля. Тем самым сохранены все три вида защиты, как у любого бокса биологической безопасности класса II, — персонала, пробы и окружающей среды, — и к ним прибавлена защита от паров, которой бокс A2 дать не может.
Вся линейка выполнена на единой платформе: настольный шкаф 710 мм, установленный на подставку, и пять напольных корпусов 1050, 1300, 1400, 1500 и 1800 мм. В напольных стоит пара ULPA-фильтров (≥99,9995 % на частицах 0,1–0,3 мкм), и рабочая зона соответствует ISO 4. В модели 710 мм — два HEPA H14 (ISO 5), а ULPA для неё можно заказать как заводскую опцию.
Типу B2 необходимы внешний вытяжной вентилятор и воздуховод — мы поставляем их вместе с боксом: вентилятор идёт отдельным блоком, воздуховод имеет длину 9 м и диаметр 305 мм. Всей системой управляют с сенсорной панели 7″: там видны скорости потоков, высота стекла, остаток ресурса фильтров и УФ-лампы, тревоги, и оттуда же регулируется электрический воздушный клапан.
До заказа оцените вентиляцию комнаты. В зависимости от размера шкаф отводит от 800 до 1921 м³/ч, и такой же объём нужно вернуть в помещение притоком. Если притока нет, возникает разрежение, скорость в проёме снижается, и автоматика подаёт сигнал тревоги.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ББК-Б2070С | КАДАММ ББК-Б2110С | КАДАММ ББК-Б2130С |
|---|---|---|---|
| Габариты (Ш×Г×В), мм | 710×760×2050 | 1050×780×2180 | 1300×780×2180 |
| Внутренняя рабочая зона (Ш×Г×В), мм | 610×550×600 | 950×626×600 | 1200×626×600 |
| Высота стола от пола | 750 мм | 800 мм | |
| Проём в рабочем положении | — | 200 мм | |
| Стекло поднимается до | 370 мм | 400 мм | |
| Фильтрация | 2×HEPA H14, ≥99,995 % при 0,3 мкм | 2×ULPA, ≥99,9995 % при 0,1–0,3 мкм | |
| Чистота в зоне по ISO | ISO 5 | ISO 4 | |
| Воздушная схема | 100 % выброс, без рециркуляции | ||
| Скорость ламинарного потока | 0,35 ± 0,025 м/с | ||
| Скорость в проёме | 0,52 ± 0,025 м/с | ||
| Через проём, м³/ч | 240 | 355 | 450 |
| Ламинарный поток, м³/ч | 560 | 718 | 945 |
| В вытяжку, м³/ч | 800 | 1073 | 1395 |
| Габариты вытяжного блока (Ш×Г×В), мм | 730×660×500 | 700×700×500 | |
| Воздуховод в поставке | 9 м, Ø305 мм | ||
| Система управления | сенсорная LCD-панель 7″ | ||
| Тревоги | скорость потока, отказ фильтра, отказ УФ-лампы, высота стекла | ||
| Лицевое стекло | моторизованное, закалённое | моторизованное, закалённое ≥5 мм, задерживает УФ | |
| Материал корпуса | оцинкованная сталь, антимикробное порошковое покрытие | ||
| Стол | нержавеющая сталь 304, съёмная | ||
| Бактерицидная лампа 253,7 нм | 15 Вт | 20 Вт | 30 Вт |
| Светодиодная подсветка | 2×10 Вт | 2×16 Вт | |
| Освещённость стола | ≥900 лк | ≥1000 лк | |
| Шум | ≤65 дБ(А) | ≤65–67 дБ(А) | |
| Вибрация стола | ≤2 мкм | ≤5 мкм | |
| Наибольшая мощность | 350 Вт | 1550 Вт | |
| Электросеть | 220 В ± 10 %, 50/60 Гц | ||
| Интерфейс RS-485 | — | ✓ | |
| Воздушный клапан с электроприводом | — | ✓ | |
| Розетки с защитой от влаги | 1 | 2 | |
| Подставка с роликами | в комплекте | ||
| Вес нетто | уточняйте у менеджера | 289,5 кг | 320 кг |
| Вес брутто | уточняйте у менеджера | 346 кг | 380 кг |
| Тара бокса (Ш×Г×В), мм | 850×990×1640 | 1150×1080×1710 | 1450×1120×1710 |
| Объём тары | 1,4 м³ | 2,6 м³ | 3,2 м³ |
| Параметр | КАДАММ ББК-Б2140С | КАДАММ ББК-Б2150С | КАДАММ ББК-Б2180С |
|---|---|---|---|
| Габариты (Ш×Г×В), мм | 1400×780×2180 | 1500×780×2180 | 1800×780×2180 |
| Внутренняя рабочая зона (Ш×Г×В), мм | 1300×626×600 | 1400×626×600 | 1700×626×600 |
| Высота стола от пола | 800 мм | ||
| Проём в рабочем положении | 200 мм | ||
| Стекло поднимается до | 400 мм | ||
| Фильтрация | 2×ULPA, ≥99,9995 % при 0,1–0,3 мкм | ||
| Чистота в зоне по ISO | ISO 4 | ||
| Воздушная схема | 100 % выброс, без рециркуляции | ||
| Скорость ламинарного потока | 0,35 ± 0,025 м/с | ||
| Скорость в проёме | 0,52 ± 0,025 м/с | ||
| Через проём, м³/ч | 486 | 524 | 636 |
| Ламинарный поток, м³/ч | 983 | 1058 | 1285 |
| В вытяжку, м³/ч | 1469 | 1582 | 1921 |
| Габариты вытяжного блока (Ш×Г×В), мм | 700×700×500 | ||
| Воздуховод в поставке | 9 м, Ø305 мм | ||
| Система управления | сенсорная LCD-панель 7″ | ||
| Тревоги | скорость потока, отказ фильтра, отказ УФ-лампы, высота стекла | ||
| Лицевое стекло | моторизованное, закалённое ≥5 мм, задерживает УФ | ||
| Материал корпуса | оцинкованная сталь, антимикробное порошковое покрытие | ||
| Стол | нержавеющая сталь 304, съёмная | ||
| Бактерицидная лампа 253,7 нм | 30 Вт | 40 Вт | |
| Светодиодная подсветка | 2×24 Вт | 60 + 40 Вт | |
| Освещённость стола | ≥1000 лк | ||
| Шум | ≤65–67 дБ(А) | ||
| Вибрация стола | ≤5 мкм | ||
| Наибольшая мощность | 1550 Вт | ||
| Электросеть | 220 В ± 10 %, 50/60 Гц | ||
| Интерфейс RS-485 | ✓ | ||
| Воздушный клапан с электроприводом | ✓ | ||
| Розетки с защитой от влаги | 2 | ||
| Подставка с роликами | в комплекте | ||
| Вес нетто | 323 кг | 350 кг | 430 кг |
| Вес брутто | 404 кг | 435 кг | 550 кг |
| Тара бокса (Ш×Г×В), мм | 1550×1120×1710 | 1650×1120×1710 | 1950×1120×1710 |
| Объём тары | 3,3 м³ | 3,5 м³ | 4,0 м³ |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Здесь подставки, кресла и приборы для проверки шкафа. Расходомер воздуха нужен на пусконаладке, чтобы замерить выброс и приток. Подставку делаем под ширину конкретного бокса, поэтому в заявке укажите модель.
Сферы применения
Чем сильна серия
Защищает и от аэрозоля, и от испарений. В боксе A2 частицы задерживаются надёжно, однако пары проходят сквозь фильтр, и 70 % их снова попадает к столу. В типе B2 так не бывает: воздух целиком выводится наружу, и концентрация паров не нарастает ни в зоне, ни в комнате.
Вытяжная часть уже подобрана. Мы комплектуем бокс вентилятором, рассчитанным на его расход, и 9 м воздуховода Ø305 мм. Подбирать оборудование не нужно — монтажники только доводят трассу до шахты.
ISO 4 и пара ULPA-фильтров. Приток и выброс очищают фильтры ULPA с эффективностью ≥99,9995 %. Зона получается чище, чем в шкафах с HEPA, а в вытяжку не уходит биологический аэрозоль.
Контроль и регулировка с одного экрана. На сенсорной панели видны скорости потоков и состояние фильтров, там же настраивается электрический воздушный клапан. Если поток падает, скажем из-за слабого притока, оператор тут же получает тревогу.
Напольные модели укомплектованы полностью. Подставка на роликах, датчик скорости, педаль, электроклапан, интерфейс RS-485 и две розетки с защитой от влаги уже в поставке — заказывать их отдельно не нужно.
Корпус глубиной 780 мм. Напольные шкафы сделаны менее глубокими — 780 мм, их легче пронести в дверь лаборатории. Перед доставкой сравните ширину двери с габаритами из таблицы.
Шесть размеров. От шкафа 710 мм на одно место до 1800 мм на двоих. Корпус 1400 мм выручает, когда в 1300 мм тесно, а 1500 мм не встаёт по месту.
Серии боксов микробиологической безопасности КАДАММ — сравнение
Класс II A2
| Параметр | ББК-А2 | ББК-А2С | ББК-А2Е | ББК-А2П | ББК-А2Д |
|---|---|---|---|---|---|
| Класс | II A2 | II A2 | II A2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | 70/30 % | 70/30 % | 70/30 % | 70/30 % |
| Фильтры | 2×ULPA; у 1170–1770 мм HEPA | 2×ULPA, у 700 мм — 2×HEPA | ULPA | ULPA | 2×ULPA |
| Отличие серии | цветной дисплей, педаль стекла | сенсорная панель 7″ | EC-вентилятор | сенсорная панель 7″; приложение и RS-485 по заказу | два оператора |
| Типоразмеры | 700–2000 мм | 700–1800 мм | 700–1950 мм | 700–1875 мм | 1500 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II A2
| Параметр | ББК-А2Э | ББК-НСФ | ББК-А2ЕН | ББК-Р |
|---|---|---|---|---|
| Класс | II A2 | II A2 / II B2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | A2 60/40 % (700 мм — 55/45 %), B2 100 % | 65/35 % | 70/30 % |
| Фильтры | 2×ULPA | ULPA | 2×HEPA или 2×ULPA | ULPA |
| Отличие серии | боковые стёкла; экран 21,5″ по заказу | сертификат NSF/ANSI 49 | сертификат EN 12469 | свинцовая защита |
| Типоразмеры | 1500–1800 мм | 700–1873 мм | 700–1400 мм | 1500–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II B2
| Параметр | ББК-Б2 | ББК-Б2С | ББК-Б2Е | ББК-Б2П |
|---|---|---|---|---|
| Класс | II B2 | II B2 | II B2 | II B2 |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | ULPA | 2×ULPA | 2×ULPA | ULPA |
| Отличие серии | AC-вентилятор | сенсорная панель 7″ | EC-вентилятор | приложение и RS-485 по заказу |
| Типоразмеры | 1100–1800 мм | 700–1800 мм | 1100–1800 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | ← Вы здесь | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-1 | ББК-1М | ББК-1В | ББК-3 | ББК-ЦТ |
|---|---|---|---|---|---|
| Класс | I | I | I | III | цитотоксический |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | HEPA | HEPA | HEPA | ULPA | ULPA + HEPA |
| Отличие серии | настольные и напольные | моторизованное стекло | весовой, OEB 5 | перчаточный, герметичный, передаточная камера | 100 % выброс, работа с цитостатиками |
| Типоразмеры | 550–1930 мм | 800–1800 мм | 900–1300 мм | 1540–1920 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-ЦТХ |
|---|---|
| Класс | цитотоксический |
| Воздухообмен | 100 % выброс |
| Фильтры | двойная фильтрация |
| Отличие серии | двойной фильтр выброса |
| Типоразмеры | 1100–1800 мм |
| Страница серии | Перейти к серии |
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какая серия бокса подходит.
1. Нужна ли защита образца от внешнего загрязнения?
2. Работаете ли с летучими токсичными веществами, цитостатиками или радиоактивными метками?
3. Требуется ли особый уровень изоляции?
4. Как будете управлять боксом и вести учёт?
5. Сколько операторов работает одновременно?
6. Бокс работает непрерывно, 8 часов в сутки и больше?
