Муфельные печи

Без муфельной печи не обходится ни одна лаборатория. Проба находится в камере-муфеле из керамического волокна, отделённой от нагревателей, и прогревается без загрязнений до 1000–1300 °C — так выполняют прокаливание, озоление, спекание, обжиг и термообработку. В этом разделе мы собрали 14 серий коробчатых печей КАДАММ с объёмом камеры от 1 до 1000 литров. Дверь бывает сдвижной, распашной, параллельной или боковой; управление — от одноступенчатого PID до сенсорной панели, которая пишет кривые нагрева на USB. Небольшие типоразмеры питаются от 220 В, крупные — от 380 В.

Подобрать муфельную печь за 30 секунд

Линейки печей и их отличия

Подбор температуры печи

Максимум печи выбирают с запасом: рабочая точка процесса лежит на 50–100 °C ниже предельной температуры. Озоление при 550–830 °C спокойно выполняет печь на 1000 °C; глазурь, которую обжигают при 1050 °C, требует печи на 1200 °C; режимы 1150–1250 °C закрывают МП-13 или серии на 1400–1800 °C из высокотемпературного раздела.

Муфельная печь для керамики, металла и спекания: что в ней делают

Муфельная печь для металла, керамики и спекания подбирается по температуре процесса и кривой нагрева. Ниже — ориентиры из практики термообработки.

Обжиг керамики и глины

Муфельная печь для обжига керамики: главное — температура и кривая нагрева. Условия обжига задают пик, скорость подъёма, выдержка и остывание. Утильный обжиг ведут при 900–1000 °C, глазурный обжиг майолики — при 950–1050 °C, каменной массы — при 1200–1280 °C, фарфора — при 1300–1400 °C. Первые два режима закрывает муфельная печь для керамики на 1200 °C (МП-12, МП-12Б, МП-12Б2) с программируемым контроллером, который держит кривую с выдержками и остыванием; каменной массе нужна серия на 1300 °C (МП-13, МП-13В), фарфору — высокотемпературные печи МП-14. Режимы и частые ошибки — в статье обжиг керамики в муфельной печи.

Закалка и отпуск металла

Муфельная печь для закалки металла: для углеродистых и большинства легированных сталей хватает печи на 1200 °C. Закалку углеродистых сталей ведут при 780–850 °C, отпуск — при 150–650 °C. Быстрорежущим сталям вроде Р6М5, которые закаливают при 1210–1230 °C, нужна печь на 1300–1400 °C: МП-13, МП-13В или серия МП-14. Режимы по маркам — в статье закалка и отпуск металла.

Плавка металла

Муфельная печь для плавки справляется с оловом, свинцом, цинком, алюминием, латунью, бронзой, серебром и золотом, а печь на 1400 °C — ещё и с медью. Сталь и чугун в лабораторной муфельной печи не плавят. Расплав греют на 50–150 °C выше температуры плавления, а печь берут с запасом ещё на 50–100 °C: серебру (962 °C) достаточно печи на 1200 °C, золоту (1064 °C) — 1200–1300 °C. Подробности — в статье плавка металла в муфельной печи.

Спекание и прокаливание

Печь для спекания порошков и технической керамики выбирают по температуре спекания с тем же запасом: до 1300 °C это МП-13, МП-13В со стержнями SiC, выше — серии на 1400–1800 °C. Прокаливание тиглей, выжигание связующего и озоление идут при 400–900 °C, для них достаточно МП-10, МП-10Д.

Как выбрать муфельную печь: температура, нагреватель, объём, дверь и питание

Лабораторная печь для прокаливания, обжига и озоления — это муфельная печь, а её основные характеристики сводятся к пяти решениям. Порядок важен: каждое следующее сужает выбор. Муфельная печь 1100 °C заменяется серией на 1200 °C, муфельная печь 1250 °C берётся в классе 1300 °C.

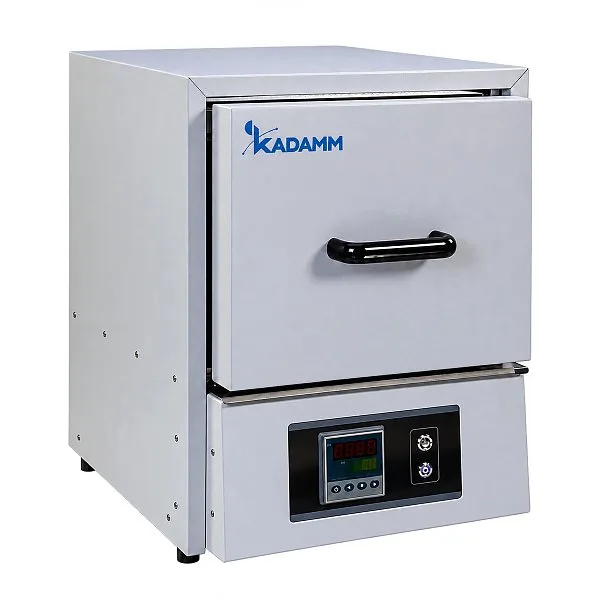

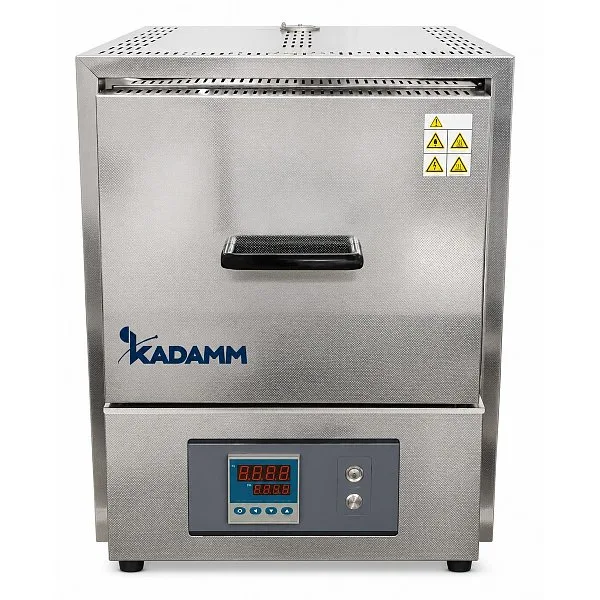

1. Температура. Рабочую точку процесса берут на 50–100 °C ниже максимума печи. В разделе три класса: 1000 °C (МП-10, МП-10В, МП-10В2, МП-10Д), 1200 °C (все исполнения МП-12) и 1300 °C (МП-13, МП-13В). Нужно больше — смотрите высокотемпературные печи.
2. Нагреватель и термопара. До 1200 °C нагрев ведёт проволока сопротивления; стержни из карбида кремния (SiC) стоят в МП-12В, МП-13, МП-13В. Термопара типа K установлена в сериях на 1000 и 1200 °C и в МП-13, тип S — в МП-13В.

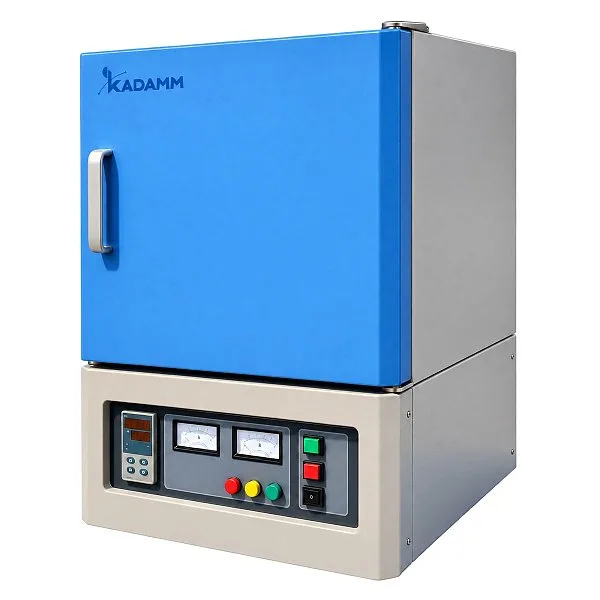

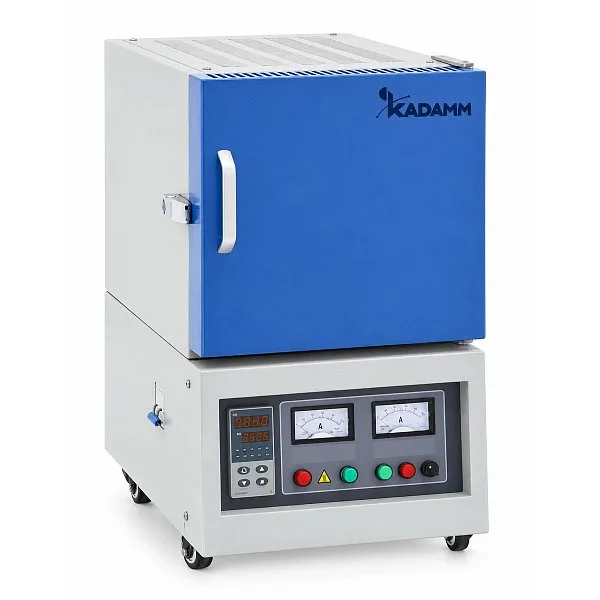

3. Объём камеры. Настольные серии — от 1 л (МП-12Б) до 45 л (МП-13В), крупногабаритная МП-12Г — 64–1000 л. Камеру берут по габаритам тиглей или изделий с зазором до стенок и двери.

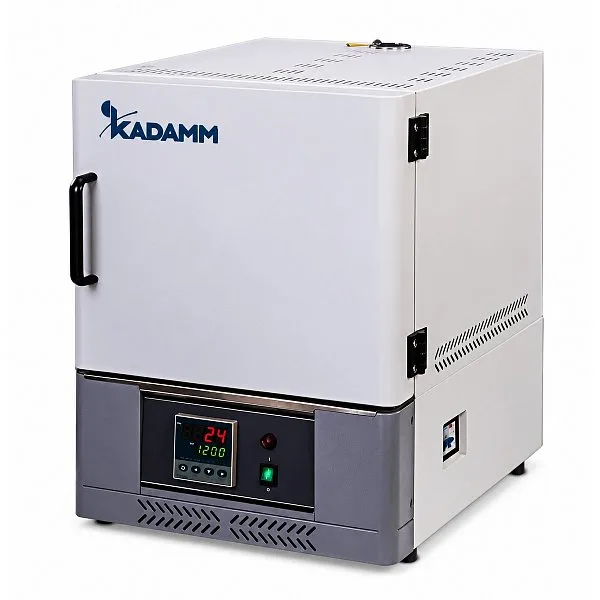

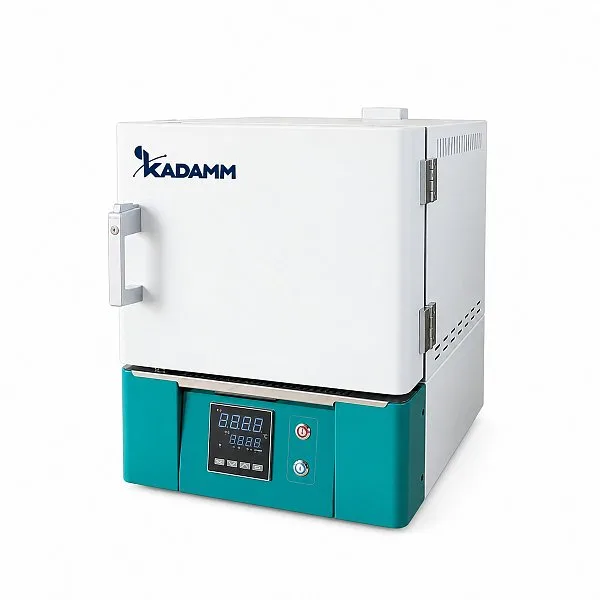

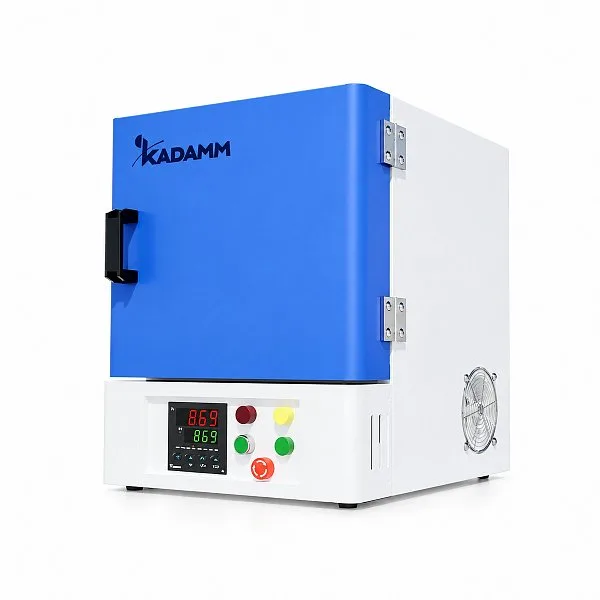

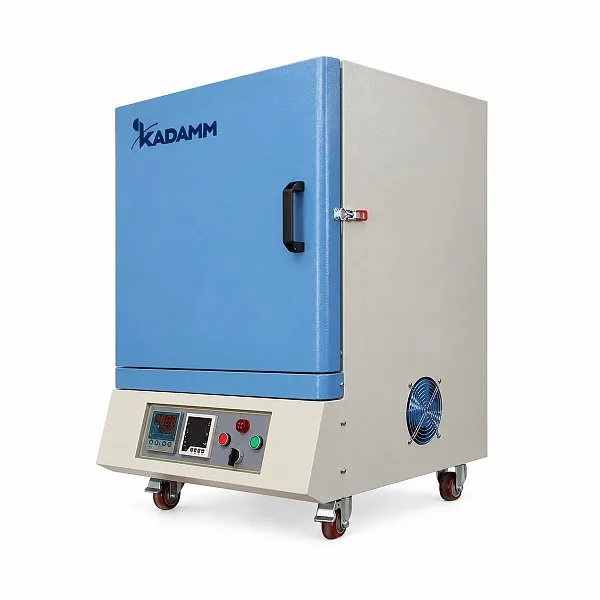

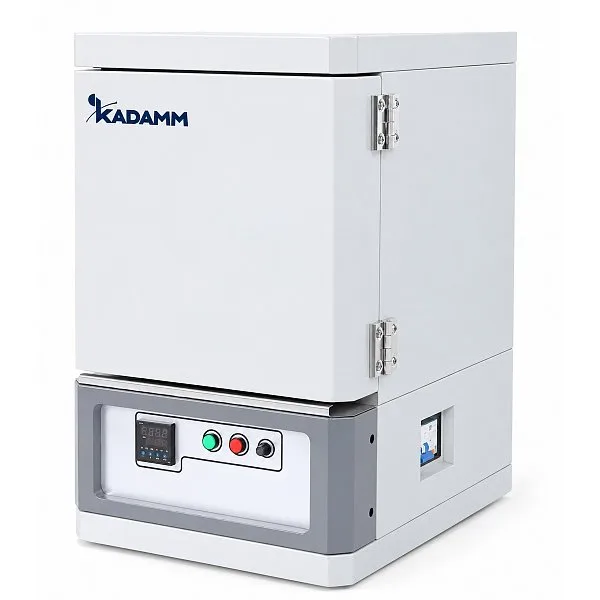

4. Дверь. Сдвижная: МП-10, МП-12, МП-13. Распашная: МП-10Д, МП-12Б, МП-12Б2, МП-12В3, МП-12Д, МП-13В. Параллельная: МП-10В, МП-12В. Боковая: МП-10В2, МП-12В2.
5. Контроллер и питание. Один PID с одной уставкой (МП-10Д, МП-12Д) достаточен для прокаливания и озоления; программируемый контроллер на 30 или 50 сегментов (в зависимости от серии) нужен для кривых обжига и термообработки; сенсорная панель с записью на USB — для архива кривых. Питание 220 или 380 В выбирают вместе с объёмом: набор вариантов указан в карточке серии.

Сравнение серий муфельных печей

Муфельная печь: купить у производителя КАДАММ

Муфельная печь: цена зависит от серии, объёма камеры, контроллера и питания, поэтому на сайте мы её не фиксируем, а считаем по спецификации. Добавьте серии из таблицы или результата подбора кнопкой «+ в спецификацию» либо откройте карточку серии и соберите комплектацию в конфигураторе: в ответ придёт коммерческое предложение с ценой и сроком отгрузки. Муфельная печь лабораторная КАДАММ отгружается в любой регион России.

Документы и сертификаты

Каждую печь КАДАММ мы отгружаем с паспортом и русскоязычным руководством по эксплуатации. На оборудование оформлена декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС), производство по ISO 9001. Для любой серии доступны техописание в PDF и сводный каталог печей; стоимость сообщаем по запросу, доставляем во все регионы России.
