Что такое муфель
Муфелем называют камеру, внутри которой стоит проба. Её стенки отделяют образец от нагревательных элементов: проба прогревается излучением стенок и не касается раскалённой проволоки или стержней. Поэтому муфельную печь выбирают там, где важно, чтобы материал не загрязнился и прогрелся равномерно, — в аналитике, при озолении и обжиге.
Три класса лабораторных печей: чем греют камеру и какой термопарой измеряют температуру.
Из чего состоит печь
| Узел | Как устроен | На что влияет |
|---|---|---|
| Камера и футеровка | поликристаллическое муллитовое или керамическое волокно; в старых печах — шамот | скорость разогрева, расход энергии, равномерность |
| Нагреватели | проволока в пазах стенок или стержни по бокам камеры | максимальная температура и ресурс |
| Термопара | датчик в камере, подключённый к контроллеру | точность и верхний предел измерения |
| Контроллер | PID-регулятор: одна уставка или программа из сегментов | повторяемость режимов |
| Корпус | двойной, с воздушным зазором и обдувом | температура снаружи, безопасность |
| Защиты | отключение нагрева при открытой двери, перегрев, обрыв термопары | безопасность оператора и печи |
Три типа нагревателей
Предел печи задаёт не контроллер, а материал нагревателя. Проволока из железохромалюминиевого сплава работает до 1200–1300 °C: она недорогая, легко меняется и подходит для озоления, прокалки и обжига. Стержни из карбида кремния выдерживают 1400 °C и нужны для фарфора и спекания порошков. Для 1600–1800 °C ставят стержни из дисилицида молибдена: при высокой температуре на их поверхности образуется защитная стеклообразная плёнка.
Стержни MoSi2 не любят низких температур. Долгая работа в диапазоне 400–700 °C разрушает нагреватель: защитная плёнка там не образуется. Высокотемпературную печь не используют как «универсальную» для сушки и озоления.
Какая термопара стоит в печи
| Тип | Материал | Где применяют |
|---|---|---|
| K | хромель-алюмель | печи до 1200–1300 °C |
| S | платина-родий | печи на 1400–1600 °C |
| B | платинородиевая, двойная | печи на 1700–1800 °C |
Термопару подбирают под класс печи, поэтому менять её на другой тип нельзя: контроллер откалиброван под конкретный датчик. Если контроллер показывает ошибку обрыва или температура «скачет», в первую очередь проверяют термопару и её разъём.
Почему печь не работает на максимуме
Максимальная температура в паспорте — это предел, а не рабочая точка. Если процесс постоянно идёт на пределе, нагреватели и футеровка стареют в разы быстрее. Правило простое: рабочая температура должна быть на 50–100 °C ниже максимума печи. Процесс на 1000–1100 °C ведут в печи на 1200 °C, процесс на 1150–1250 °C — в печи на 1300–1400 °C.
Что продлевает жизнь печи

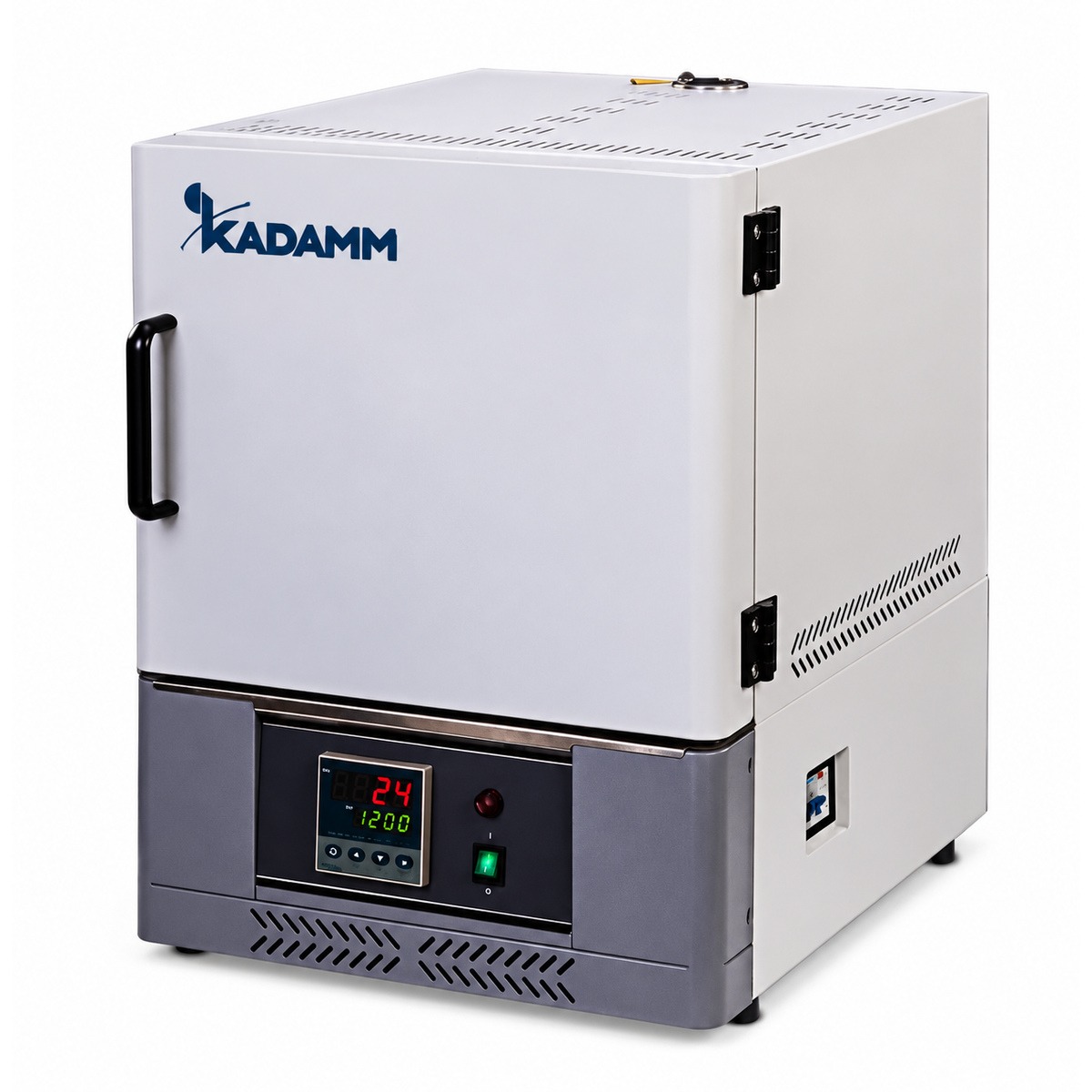

Муфельные печи KADAMM
| Температура | до 1200 °C |
| Камера | 2–36 л |
Особенности
- Сдвижная дверь
- Три варианта контроллера
- Нагрев с трёх сторон

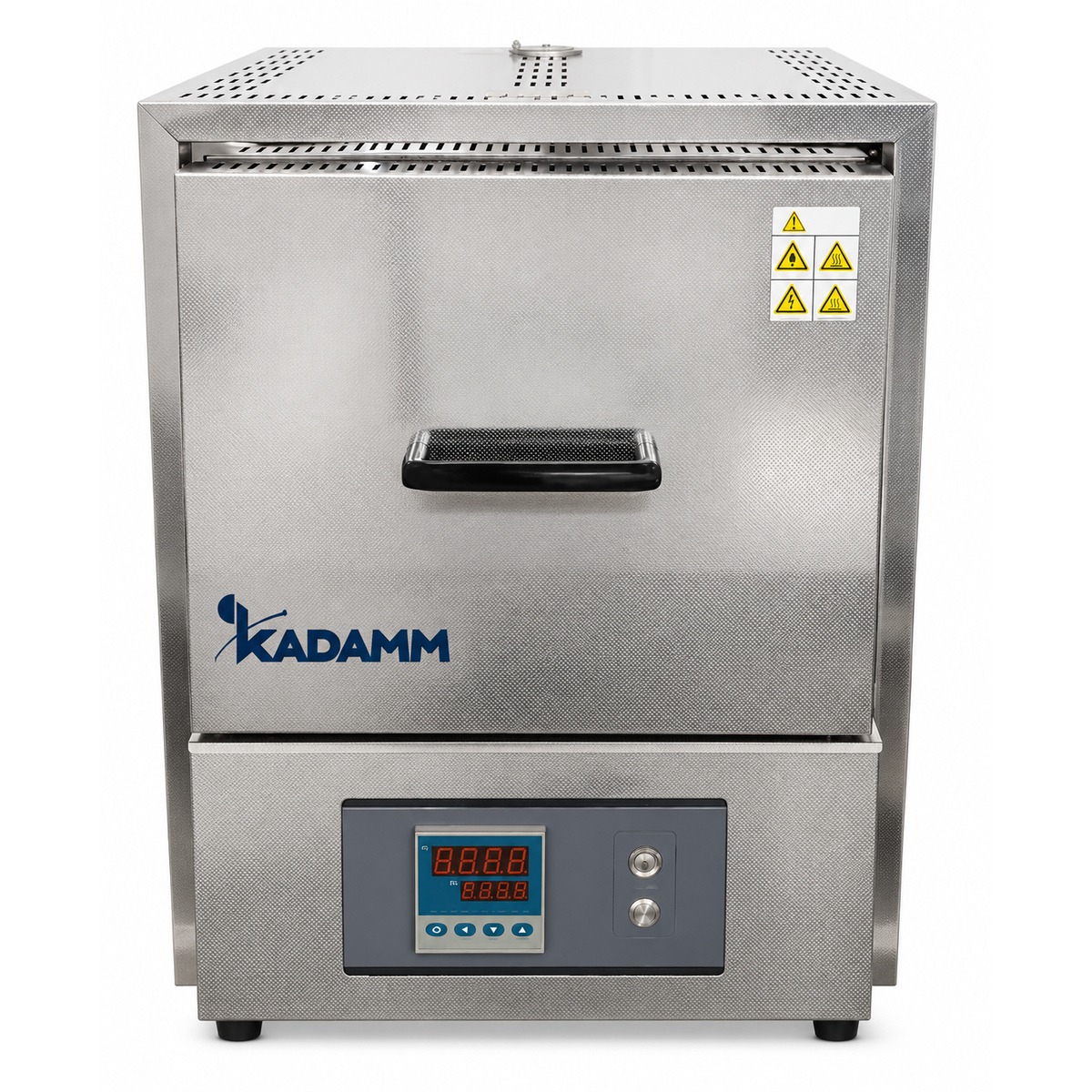

| Температура | до 1200 °C |
| Камера | 2–36 л |
Особенности
- Распашная дверь
- PID с одной уставкой
- Для рутинных задач

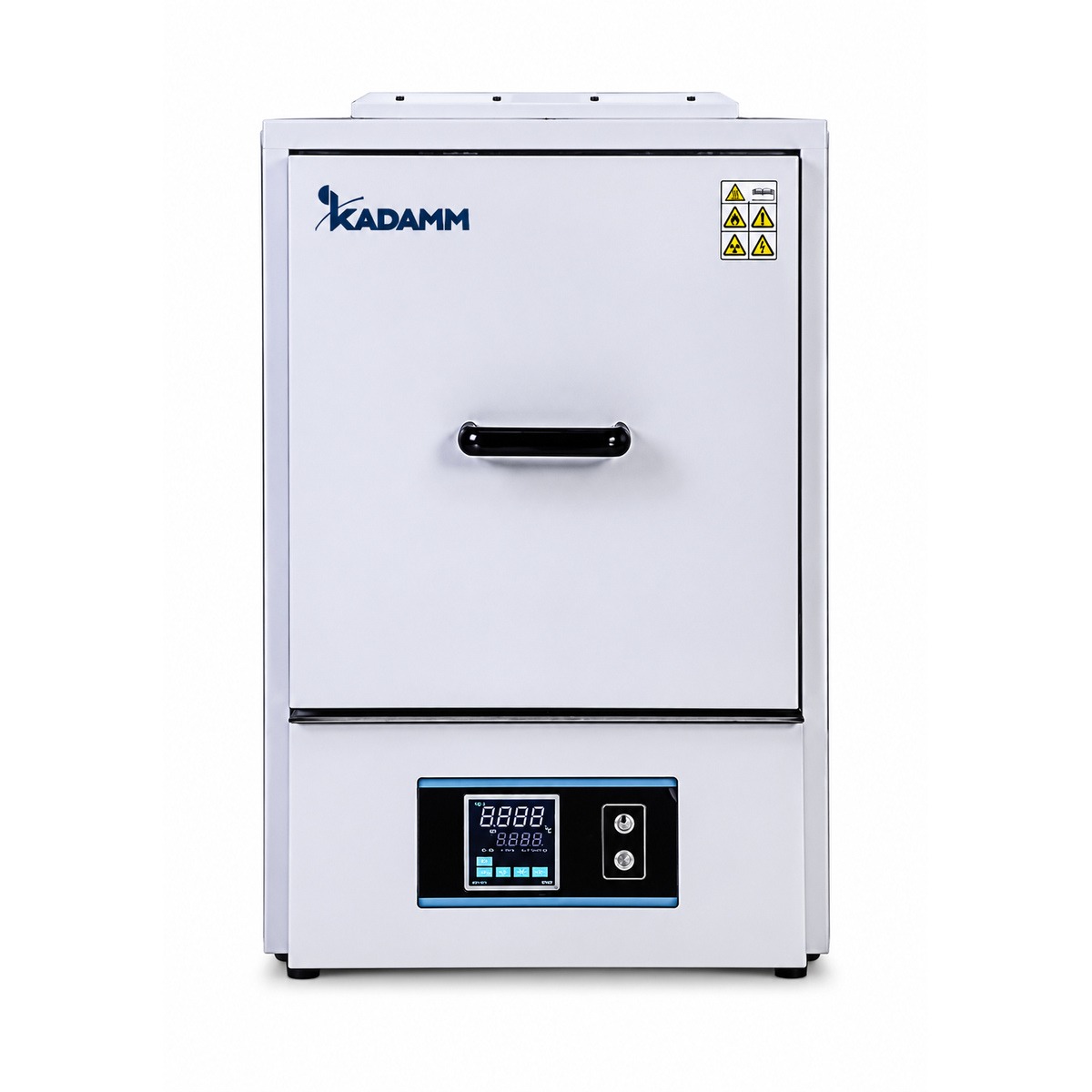

| Температура | до 1400 °C |
| Нагреватели | SiC |
Особенности
- Термопара S
- Шесть объёмов
- Фарфор и спекание
| Температура | до 1800 °C |
| Нагреватели | MoSi2 |
Особенности
- Термопара B
- Длительно 1780 °C
- Техническая керамика
