Три серии перчаточных боксов КАДАММ
Сравнение серий
| Серия | Камера | Среда и давление | Размер камеры, мм | Перчаточных портов | Исполнения | |
|---|---|---|---|---|---|---|
| КАДАММ ПБО перчаточный бокс с очисткой газа | окно: закалённое стекло 8 мм или поликарбонат 10 мм | N₂, Ar, He; H₂O и O₂ ниже 0,1 ppm, утечка менее 0,001 об.%/ч | от 780×650×700 (МИНИ) до 2730×1000×900, 4 типоразмера | 2, 3 или 4 | стандартное и «-Ф» с фильтрацией HEPA или ULPA | |
| КАДАММ ПБВ вакуумный перчаточный бокс | нержавеющая сталь SUS 304, 3 мм; окно 10 мм | откачка до −0,1 МПа | 600×450×420, 780×650×700, 1120×740×900 | 2 | А без шлюза, Б со шлюзом, В вакуум в камере и шлюзе | |

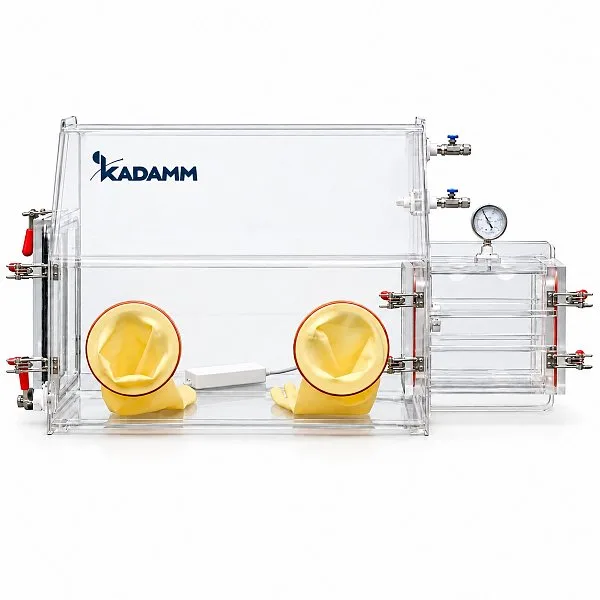

| КАДАММ ПБА акриловый перчаточный бокс | прозрачный акрил 6 или 10 мм | ±1000 Па; шлюз 240×240×240 мм | 7 типоразмеров: от 300×400×500 до 1200×800×700 | 2 | А без шлюза, Б со шлюзом, Н со шлюзом и осушением 1–10 % или 10–40 % RH |
Что такое перчаточный бокс и когда он нужен
Перчаточный бокс — герметичная камера, в которой оператор работает руками через встроенные перчатки, не нарушая среду. В каталогах и техзаданиях его называют анаэробным боксом, инертным боксом, боксом с инертной атмосферой или лабораторным изолятором — это одно и то же изделие.
Бокс нужен, когда одного сухого хранения мало: требуется не просто низкая влажность, а среда заданного состава, и с материалом при этом нужно работать, а не только держать его на полке. Если нужно лишь уберечь лежащие компоненты от влаги, дешевле и проще шкаф сухого хранения.
Как подобрать бокс или камеру под задачу
Универсального ответа на вопрос «какой перчаточный бокс купить» нет: комплектацию собирают под процесс. Решают её четыре вопроса.
- Влага или кислород. От влаги защищает и сухое хранение, и продувка. Кислород убирают только вытеснением инертным газом под контролем анализатора. Если материал окисляется, это определяет всю комплектацию.
- Нужен ли вакуум. Разрежение вытягивает адсорбированную влагу и растворённые газы, недоступные продувке. Но откачивать можно не всё: порошки, пористые образцы и упаковку с газом внутри нельзя.
- Как часто передают материал. Для редких передач подходит вакуумный шлюз. Если передач десятки за смену, откачка начинает тормозить работу, и ставят атмосферный шлюз с продувкой.
- Сколько человек работает одновременно. Число перчаточных портов определяется не размером камеры, а количеством рук внутри.
Сборка литиевых ячеек и металлоорганика
Чаще всего бокс с очисткой газа берут для сборки аккумуляторов: взвешивание солей, нанесение электродных масс, сборка и разборка ячеек. Влага воздуха портит всё это необратимо, а делать эти операции приходится руками — значит, внутри защитной среды.
Вторая группа задач — металлоорганика и катализаторы, то есть реактивы, которые на воздухе разлагаются или загораются. Третья — пробоподготовка, когда анализ должен показать свойства самого материала, а не то, насколько он окислился по пути к прибору.
Что проверяют при приёмке: герметичность
Главный параметр бокса — скорость утечки. Её измеряют при приёмке (норматив — менее 0,001 об.%/ч) и вносят в протокол. Камера с течью не удержит среду, какая бы система очистки в ней ни стояла и что бы ни показывали анализаторы.
О чистоте газа. Уровень влаги и кислорода, которого можно добиться, зависит сразу от трёх вещей: герметичности камеры, чистоты газа и исправности системы очистки. Результат определяет слабое звено: грязный газ не спасут ни очистка, ни герметичность.
Газоочистка, вакуумируемый бокс и бокс для сборки аккумуляторов

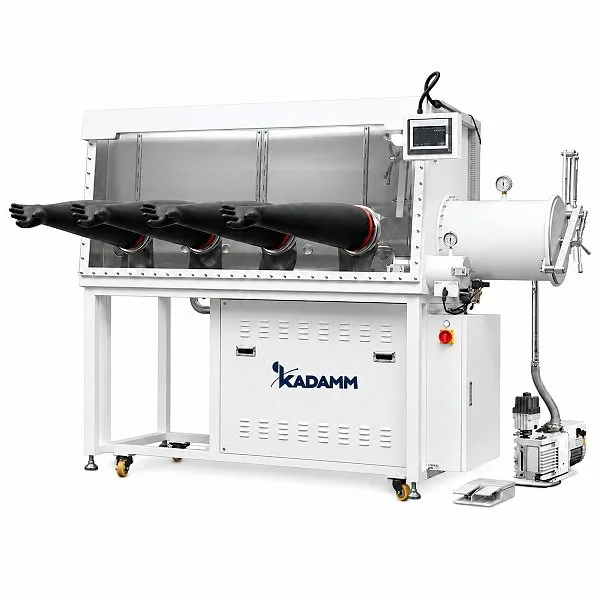

Система газоочистки для перчаточных боксов стоит в серии КАДАММ ПБО: она автоматически удаляет влагу и кислород из замкнутого контура, одноколонная с автоматической регенерацией, по запросу двухколонная. Газ регенерации: смесь 5–10 % H₂ с рабочим газом чистотой не ниже 99,999 %. Анализаторы кислорода и влаги показывают содержание с точностью ±0,1 ppm. Вакуумный бокс ПБВ можно дооснастить системой очистки до уровня H₂O и O₂ ниже 0,1 ppm.

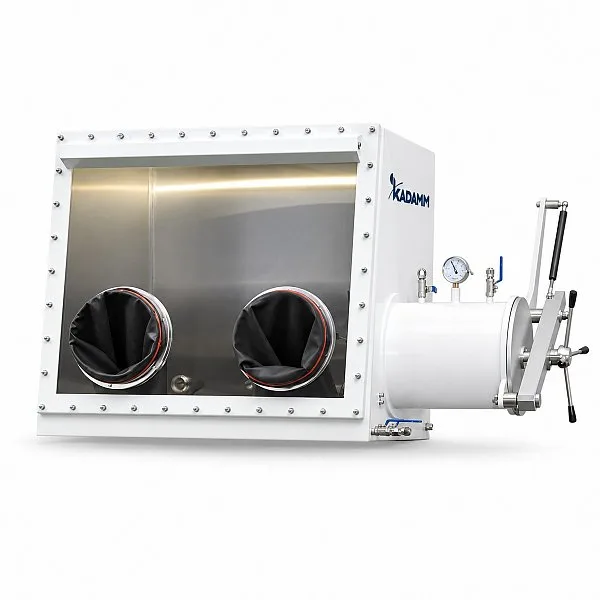

Вакуумируемый перчаточный бокс — это серия ПБВ: камера из нержавеющей стали откачивается до −0,1 МПа. В исполнении В откачиваются и камера, и шлюз, поэтому материал передаётся без контакта с воздухом. Акриловый бокс ПБА глубокий вакуум в основной камере не держит (±1000 Па), откачка у него возможна только в шлюзе.
Бокс для сборки аккумуляторов, в том числе литий-ионных ячеек, берут с очисткой газа (ПБО): влага разрушает электролит, а сборку и разборку ячеек делают руками внутри инертной среды. Для работы с порошками и солями в ПБО есть система адсорбции органических растворителей и холодильник −35 °C внутри камеры (опции).
