Роторные (ротационные) испарители 0.05–100 л

Группы испарителей в разделе

Почему отгонка идёт под вакуумом

Температура кипения падает вместе с давлением: то, что при атмосферном давлении кипит при +78 °C, при 100 мбар кипит около +30 °C. Для лаборатории это означает три вещи. Термолабильный продукт не разлагается, потому что баня работает при +40…+60 °C, а не при температуре кипения растворителя. Отгонка идёт быстрее, потому что разница между температурой бани и температурой кипения остаётся большой. И растворитель возвращается чистым — его можно использовать повторно, а не сдавать как отход. Вращение колбы добавляет к этому главное: тонкая плёнка на стенке даёт поверхность испарения в десятки раз больше, чем спокойное зеркало жидкости в перегонной колбе.

Как выбрать объём и исполнение

Колбу заполняют не более чем наполовину, а пенящиеся растворы — на треть: иначе содержимое уходит в конденсатор. Отсюда простое правило: номинал колбы берут вдвое больше разовой загрузки. Второй критерий — не объём, а литраж за смену: если задача не сконцентрировать одну колбу, а вернуть растворитель из маточников, смотрите на площадь конденсатора и мощность бани, а не на вместимость.

Подъём колбы или подъём бани

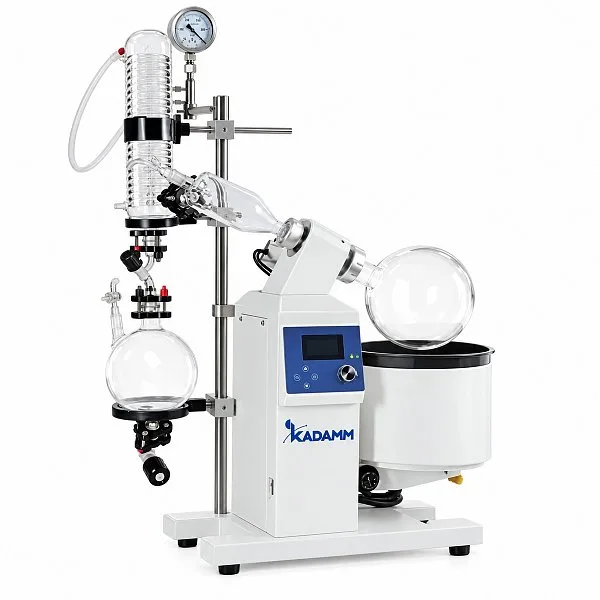

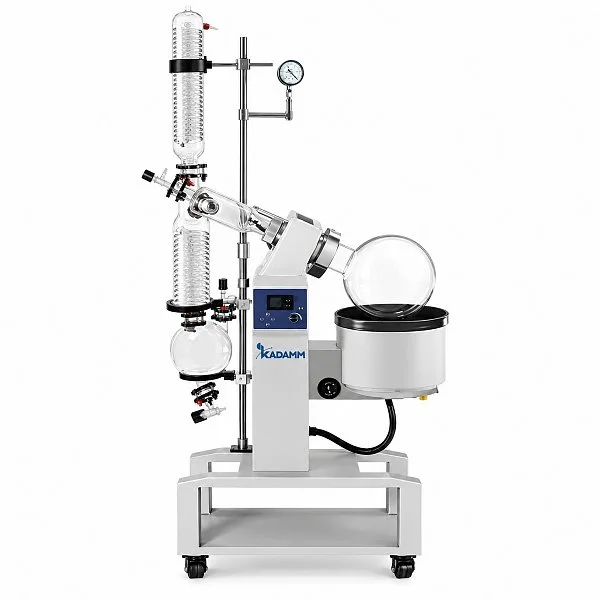

Различие, которое чувствуется каждый день. У штурвальных исполнений вверх и вниз перемещается баня с теплоносителем: чтобы вынуть колбу из горячего масла, оператор крутит штурвал, поднимая 20–40 литров жидкости. У серии А с электроподъёмом баня стоит неподвижно, а привод выводит из неё саму колбу — одним нажатием кнопки. На вспенивании это решает: пена доходит до паропровода за секунды, и несколько оборотов штурвала за это время не сделать. При редкой отгонке разница несущественна, при ежедневной — заметна сразу.

Что нужно к испарителю

Испаритель работает в связке: сам он только вращает колбу и греет баню, а разрежение и холод приходят извне.

• Вакуумный насос — мембранный химстойкий для агрессивных паров и работы без воды либо водокольцевой, нечувствительный к каплям и уносу.
• Контроллер вакуума — КАДАММ ВА-К с программами по шагам или ВА-К1 с точностью ±1 мбар; без него режим приходится ловить краном.
• Холод для конденсатора — криостат по объёму колбы: −20 °C для спиртов и ацетона, −40 °C для эфира и дихлорметана. Для воды и спиртов при бане до +60 °C хватает проточной воды.
• Колбы и стекло — испарительные и приёмные по объёму, запасные уплотнения вала; подбираются на карточке серии.

Роторный, ротационный, вакуумный: что это за прибор и для чего нужен

Роторный и ротационный испаритель — одно и то же: прибор отгоняет растворитель под вакуумом из вращающейся колбы. Встречается и название роторно-плёночный испаритель — по тонкой плёнке жидкости на стенке колбы; к промышленным тонкоплёночным аппаратам со скребковым ротором отношения не имеет, их в каталоге нет. Вакуумный испаритель (вакуумный выпариватель) в лаборатории — чаще всего тот же роторный.

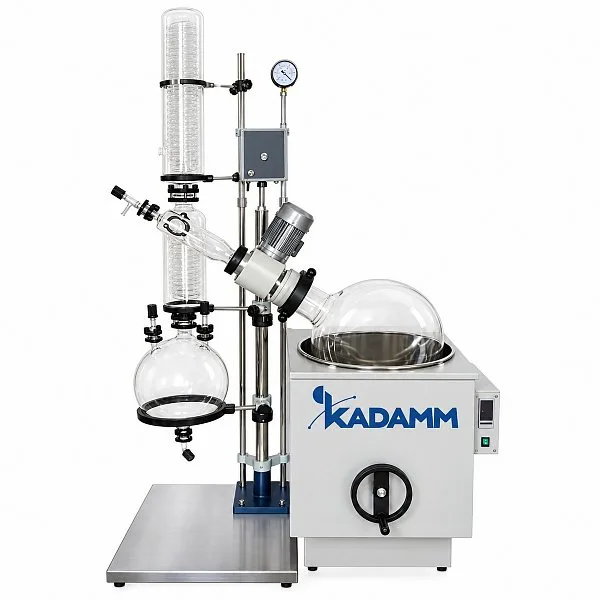

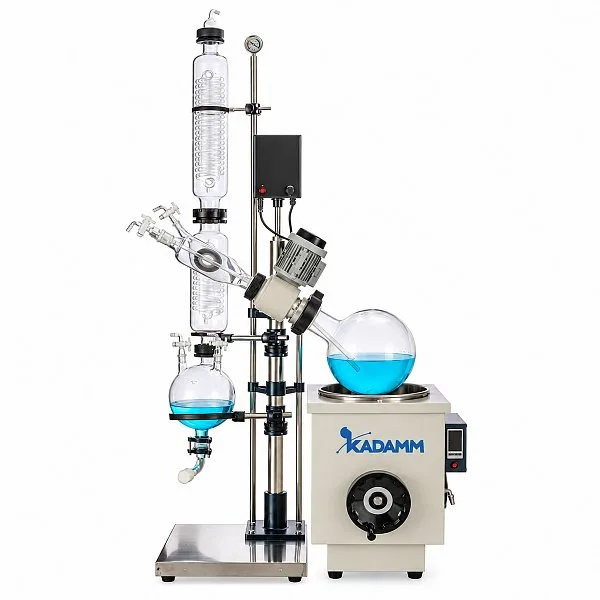

Для чего нужен ротационный испаритель: отогнать растворитель после синтеза или экстракции, сконцентрировать раствор, вернуть растворитель для повторного использования, подготовить пробу к анализу. Для опытного производства берут напольные серии 10–100 л — до 12 л/ч у РИ-10 ряда 2.

Чтобы купить роторный испаритель, достаточно трёх данных: разовая загрузка (колба — вдвое больше), растворитель и литраж за смену. Серию добавляют в спецификацию с карточки вместе с вакуумным насосом, контроллером и криостатом для конденсатора; по спецификации считаем цену комплекта. Подробнее о колбах — в статье Колбы для роторного испарителя.

Подобрать за 30 секунд

Все серии раздела

Комплектация и документы

Оборудование КАДАММ поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость», CE, ISO 9001. К каждой серии — техническое описание, цены и сроки — по запросу, поставка по всей России.
