Роторные испарители настольные до 2 л — компактные настольные, наклонный корпус или баня 5 л: отгонка растворителей под вакуумом, концентрирование, регенерация. 2 исполнения.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии
КАДАММ РИ-Н — два компактных настольных роторных испарителя на колбы до 2 л, построенных без классической стойки. У обычного испарителя на 1 л привод, конденсатор и баня собраны на вертикальной колонне высотой около метра; здесь та же функция уложена либо в один наклоняемый моноблок массой 19–20 кг, либо в два отдельных блока — привод с конденсатором и баню, — которые можно расставить на столе так, как позволяет место. Такой формат нужен там, где напольная стойка не помещается в вытяжной шкаф или где испаритель возят между лабораториями. Оба исполнения работают на колбах от 50 мл до 2 л, вращают их до 200 об/мин, комплектуются PTFE-уплотнениями и подключаются к той же обвязке, что и остальные настольные приборы серии РИ: вакуумный насос, криостат или проточная вода, контроллер давления.
КАДАММ РИ-Н2: моноблок с наклоном корпуса 0–30°
КАДАММ РИ-Н2 — цельный прибор: привод, конденсатор и баня 4 л собраны в одном корпусе с площадью на столе 650×420 мм, массой 19–20 кг и питанием 220–240 В. Колбы — от 50 мл до 2 л, скорость вращения 35–200 об/мин, ход подъёма 180 мм, нагреватель 1500 Вт, температура бани +20…+99 °C. Главная особенность — наклон всего корпуса в пределах 0–30°: угол колбы к горизонту меняется под объём загрузки. Для 50–200 мл колбу ставят круче — жидкость собирается у дна, слой на стенке остаётся тонким, концентрат в конце сливается полностью; для 1–2 л угол делают положе — увеличивается смоченная площадь и скорость отгонки. У испарителя на стойке такой регулировки нет, и малые объёмы в колбе 2 л отгоняются с трудом.

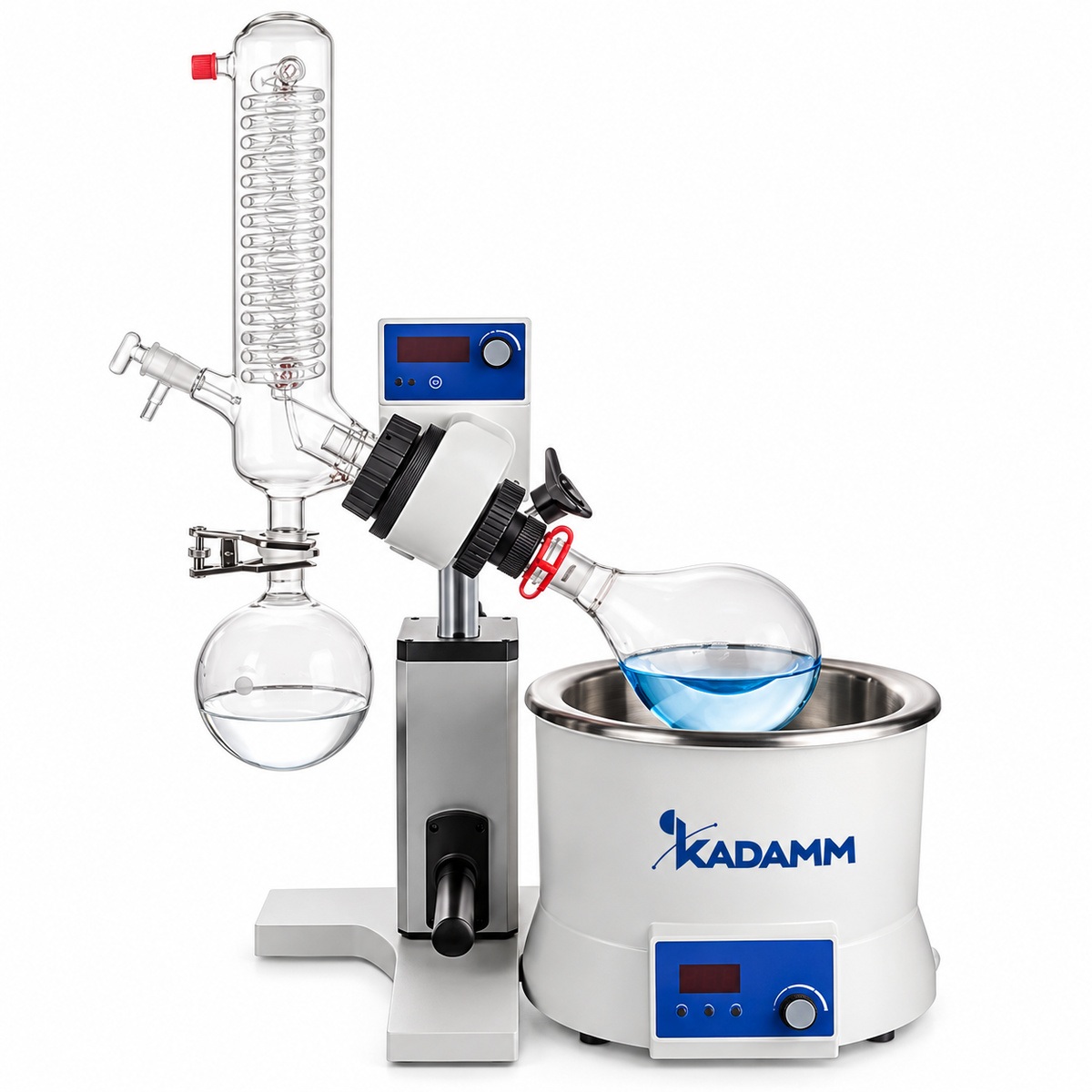

КАДАММ РИ-Н2.2: два блока — привод и баня
КАДАММ РИ-Н2.2 разделён на два независимых блока. Блок привода с конденсатором — 440×320×450 мм, 7 кг — несёт бесщёточный мотор постоянного тока 20–200 об/мин с реверсом, LED-индикацию, порт USB и ручной подъём с двумя ходами, 110 и 100 мм; корпус класса IP20. Блок бани — 300×300×240 мм, 3 кг — на 5 л теплоносителя с нагревателем 1010 Вт: вода до +99 °C с точностью ±1 °C или масло до +180 °C с точностью ±3 °C. Общая масса 10 кг — меньше, чем у любого испарителя на стойке. Двухблочная компоновка даёт то, чего нет у моноблока: баню можно вынести из-под стекла для чистки или заменить, привод — переставить на другую сторону шкафа, а при транспортировке блоки укладываются в две коробки, которые поднимает один человек. Бесщёточный привод не имеет щёток на замену, реверс стряхивает плёнку продукта при досушивании, USB позволяет вести запись режима.
Компактность как рабочий параметр
Испаритель массой 10–20 кг и высотой ниже стандартного шкафа даёт лабораторные возможности, которые у приборов на стойке отсутствуют. Его ставят в вытяжной шкаф шириной 1200 мм рядом с насосом и криостатом, а не вместо них. Его переносят между помещениями и выездными точками отбора проб без разборки стекла. Его размещают на столе ученика в практикуме, где колонна высотой в метр закрывает обзор преподавателю. Наконец, при двухблочной компоновке КАДАММ РИ-Н2.2 баня с горячим маслом стоит отдельно от привода и электроники, что упрощает и безопасность, и уборку после пролива теплоносителя.
Моноблок или два блока: как выбрать исполнение
КАДАММ РИ-Н2 — если преобладают малые объёмы 50–500 мл, нужен полный сбор концентрата и удобен один цельный прибор с подъёмом 180 мм и наклоном корпуса; баня 4 л работает на воде до +99 °C. КАДАММ РИ-Н2.2 — если нужна масляная баня до +180 °C для высококипящих растворителей, реверс и бесщёточный привод без обслуживания, запись режима по USB или минимальная масса на переноску: блоки 7 и 3 кг. Приёмные колбы и площадь конденсатора для обоих исполнений уточняйте у менеджера при заказе — они комплектуются под задачу.
Обвязка одна на оба исполнения: вакуумный насос КАДАММ НС-В15 (водокольцевой) или КАДАММ НС-МХ25 (мембранный), криостат КАДАММ ЦТ-О5 или проточная вода на конденсатор, контроллер КАДАММ ВА-К по задаче. Если компактность не критична и нужен классический прибор на стойке — ряд КАДАММ РИ-1 с ручным подъёмом или КАДАММ РИ-1 с электроподъёмом; герметичная система с автоподъёмом и таймером — КАДАММ РИ-1П; встроенный холод без криостата — КАДАММ РИ-1К.
Кому подходит
Компактные испарители выбирают не по производительности, а по месту и подвижности рабочего места. Подразделения, для которых РИ-Н подходит лучше приборов на стойке:
Как выбрать компактный роторный испаритель: РИ-Н2, РИ-Н2.2 или прибор на стойке
Два исполнения РИ-Н решают одну задачу — испаритель без стойки — разной компоновкой. Найдите свою ситуацию в таблице: строка ведёт на исполнение внутри карточки или на соседнюю карточку серии РИ.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Стойка не помещается в шкаф или прибор возят между лабораториями | ✓ КАДАММ РИ-Н · вы здесь | Два настольных исполнения до 2 л: моноблок с наклоном или два блока по 7 и 3 кг. |
| Малые пробы 50–500 мл, нужен полный сбор концентрата | КАДАММ РИ-Н2 → | Наклон корпуса 0–30°, подъём 180 мм, 35–200 об/мин, баня 4 л до +99 °C. |
| Масло до +180 °C, реверс, USB и минимальная масса | КАДАММ РИ-Н2.2 → | Два блока 7 + 3 кг, бесщёточный привод 20–200 об/мин, баня 5 л, LED, USB. |
| Место есть, нужен классический недорогой прибор на стойке | КАДАММ РИ-1 ручной подъём → | Шесть исполнений на колбы 0.5 и 1 л с минимумом электроники. |
| Десятки колб за смену, подъём кнопкой и дисплей | КАДАММ РИ-1 электроподъём → | Электроподъём 120–170 мм, до 310 об/мин, цифровая или LCD-индикация. |
| Герметичный узел вращения, автоподъём, таймер, колбы 0.05–2 л | КАДАММ РИ-1П → | Бесщёточный привод 20–280 об/мин с реверсом, USB, таймер 1–999 мин. |
| Нет криостата и воды, нужны программы давления | КАДАММ РИ-1К → | Встроенный конденсатор до −40 °C и вакуум-контроллер 1–1000 мбар. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-Н2 настольный, наклон 0–30° | КАДАММ РИ-Н2.2 настольный, баня 5 л, LED |
|---|---|---|
| Исполнение | настольный, наклон 0–30° | настольный, баня 5 л, LED |
| Колба испарительная | 0.05–2 л | до 2 л |
| Скорость вращения, об/мин | 35–200 | 20–200, реверс |
| Подъём | 180 мм; наклон 0–30° | ручной 110 + 100 мм |
| Мощность нагрева бани, Вт | 1500 | 1010 |
| Температура бани | 20–99 | RT–180 (вода ±1 / масло ±3) |
| Конденсатор / площадь | 1460 см² | 1200 или 1700 см² (на выбор) |
| Баня | 4 л | 5 л (блок 300×300×240) |
| Габариты (Ш×Г×В), мм | 650×420×н/д | блок 440×320×450 |
| Масса, кг | 19–20 | 7 + 3 |
| Особенности | PTFE-уплотнения; 220–240 В | LED, USB, бесщёточный DC, IP20 |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | уточняйте |
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде, ±3 °C по маслу |
| Питание | 220 В, 50 Гц (110 В — опция) | 100–120 / 200–240 В, 50/60 Гц |
| Стекло | боросиликатное GG-17 / 3.3 | |
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | |
Данные производителя КАДАММ. «уточняйте» — параметр подтверждается в паспорте при заказе; масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, безопасность и документы
Настольные роторные испарители КАДАММ РИ-Н поставляются как низковольтное лабораторное электрооборудование: подтверждается соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Смачиваемые части — боросиликатное стекло 3.3 (GG-17) и PTFE. Корпус блока привода РИ-Н2.2 — класса защиты IP20, то есть для сухих помещений без брызг. Оба исполнения не являются взрывозащищёнными; для легковоспламеняющихся растворителей во взрывоопасной зоне предназначен КАДАММ РИ-1Ex на стойке. В обычной лаборатории испаритель ставят в вытяжной шкаф или под зонт, выхлоп насоса — в вытяжку.
- Электробезопасность — РИ-Н2 — 220–240 В, нагреватель 1500 Вт; РИ-Н2.2 — нагреватель 1010 Вт; розетка с заземлением, номинал автомата — по паспорту.
- Термическая защита — уставка температуры бани; масло до +180 °C — только у РИ-Н2.2, заливать в холодную баню, блок бани стоит отдельно от электроники привода.
- Механическая устойчивость — моноблок РИ-Н2 при наклоне 0–30° стоит на собственном основании; блоки РИ-Н2.2 ставить на одну ровную поверхность.
- Вакуумная безопасность — стекло 3.3 и уплотнения PTFE; напуск атмосферы штатным краном, не снятием колбы.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.
Площадь конденсатора, комплектация приёмной колбой, высота РИ-Н2 и параметры питания РИ-Н2.2 — в паспорте конкретной поставки; уточняйте у менеджера.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Колба 2 л вместо 1 л | Испарительная и приёмная колбы 2 л для исполнений на 1 л (где предусмотрено паспортом). |
| Масляная баня до +180/+210 °C | Термомасло вместо воды для высококипящих растворителей. |
| Прозрачная крышка бани | Снижает испарение теплоносителя и защищает от брызг. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О5-20 | Криостат — Бак 5 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л |
| КАДАММ ЦТ-О5-40 | Криостат — Бак 5 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л |
| КАДАММ ЦТ-О5-80 | Криостат — Бак 5 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л |
Вакуумные насосы · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В15 | Насос вакуумный водокольцевой — рекомендация поставщика для колб до 5 л |
| КАДАММ НС-МХ25 | Насос вакуумный мембранный химстойкий 25 л/мин, 13 мбар — альтернатива без воды |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
Компактный испаритель вводится в работу быстрее приборов на стойке: сборка стекла и подключение обвязки занимают около часа. Порядок действий при первом запуске:
Ровный стол или полка вытяжного шкафа. Для РИ-Н2 — площадка 650×420 мм с запасом по высоте на подъём 180 мм и снятие колбы; для РИ-Н2.2 — место под блок привода 440×320 мм и блок бани 300×300 мм рядом. Розетка с заземлением: 220–240 В для РИ-Н2.
Снять транспортные фиксаторы, проверить конденсатор, колбы, уплотнения и паспорт. У РИ-Н2.2 достать оба блока и убедиться, что кабель между ними и шланги охлаждения в комплекте.
Поставить блок бани так, чтобы колба, опущенная на полный ход подъёма 110 + 100 мм, входила в баню по центру; блок привода закрепить на месте по руководству.
Испарительную колбу посадить на паропровод, приёмную — под конденсатор; шлифы чистые и сухие, без смазки. У РИ-Н2 выставить наклон корпуса под объём колбы: круче для малых проб, положе для 1–2 л.
Шланги от криостата КАДАММ ЦТ-О5 или водопровода — на штуцеры конденсатора: подача в нижний, возврат из верхнего. Закрепить хомутами, проверить, что шланги не мешают наклону РИ-Н2.
Вакуумный шланг от насоса КАДАММ НС-В15 или НС-МХ25 — к штуцеру конденсатора, при ведении по уставке — через контроллер КАДАММ ВА-К. Выхлоп насоса — в вытяжку.
Дистиллированная вода до метки: 4 л у РИ-Н2, 5 л у РИ-Н2.2. Масло — только у РИ-Н2.2, в холодную баню. Уровень проверить с опущенной пустой колбой.
С пустой колбой включить насос, перекрыть напуск и убедиться, что давление не растёт при остановленном насосе. Загрузить колбу не более чем на половину, задать 60–100 об/мин, баню +40…+50 °C, опустить колбу и плавно открыть вакуум.
Обслуживание в процессе эксплуатации
- Механизм наклона и подъёма — содержать шарнир наклона РИ-Н2 и направляющие подъёма чистыми от брызг; смазка — только по руководству.
- Уплотнения PTFE — осмотр при каждой смене колбы; замена при падении достижимого разрежения — без смазки шлифов.
- Баня — смена воды при налёте; масло у РИ-Н2.2 — контроль уровня и замена по регламенту; блок бани чистить отдельно от привода.
- Стекло — мойка обычными лабораторными средствами; сколы на шлифах — замена колбы.
- Привод и USB (РИ-Н2.2) — бесщёточный мотор обслуживания не требует; периодически выгружать записи режима и проверять разъём USB на чистоту.
Преимущества серии
Моноблок 650×420 мм или два блока, которые расставляются по месту: испаритель в шкафу рядом с обвязкой, а не вместо неё.
Наклон корпуса РИ-Н2 собирает 50–200 мл концентрата у дна колбы 2 л и сливает его целиком.
10 кг у РИ-Н2.2 и 19–20 кг у РИ-Н2 — прибор переезжает между лабораториями без разборки стекла.
Бесщёточный мотор РИ-Н2.2 не требует замены щёток; реверс досушивает продукт.
РИ-Н2.2 работает до +180 °C с точностью ±3 °C — высококипящие растворители отгоняются без напольного прибора, а баня с горячим маслом стоит отдельно от электроники.
USB у РИ-Н2.2 сохраняет скорость, температуру и время отгонки для протокола по методике и воспроизведения условий в другой лаборатории.
Криостат ЦТ-О5, насосы НС-В15 и НС-МХ25, контроллер ВА-К подбираются в конфигураторе и добавляются в ту же заявку.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-Н | КАДАММ РИ-1 ручной подъём | КАДАММ РИ-1П | КАДАММ РИ-1 электроподъём |
|---|---|---|---|---|
| Тип | настольный до 2 л | настольный, ручной подъём | герметичный с автоподъёмом | настольный, электроподъём |
| Температура / объём | 0.05–2 л · баня 4–5 л | колбы 0.5–1 л · баня до +99/180 °C | колбы 0.05–2 л | колба 1 л · баня до +99/180 °C |
| Исполнения | моноблок / двухблочный | 6 исполнений | 1 исполнение | 6 исполнений |
| Привод и особенности | наклон 0–30° · USB | 0–120/200 об/мин · конденсатор 0.12–0.17 м² | 20–280 об/мин · реверс · USB | 0–200/310 об/мин · цифровая индикация |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Роторный испаритель в сборе: привод, стойка, баня
- ✓ Испарительная и приёмная колбы
- ✓ Конденсатор, капельный узел, вакуумный штуцер
- ✓ Комплект уплотнений PTFE
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
