Антистатические столы (верстаки) монтажника и тележки
Подбор параметров

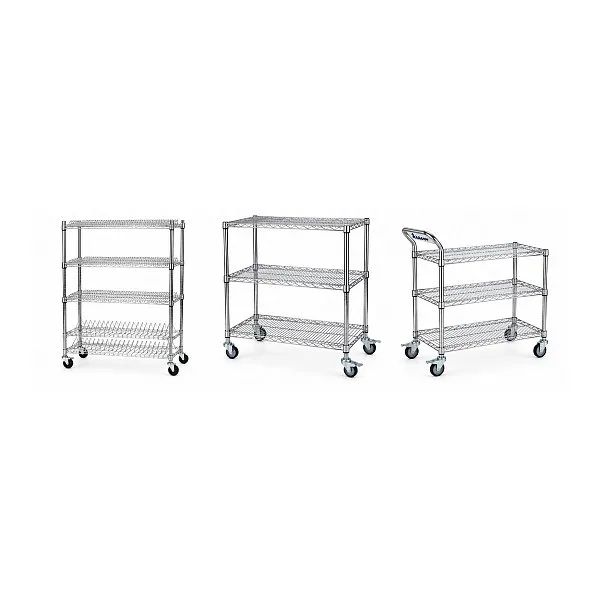

КАДАММ ТЛС — тележки сетчатые антистатические
Сборные тележки с сетчатыми полками для склада и участков: плоские полки под тару, полки с коньками — для плат на ребро. Высота и комплектация — под заказ.

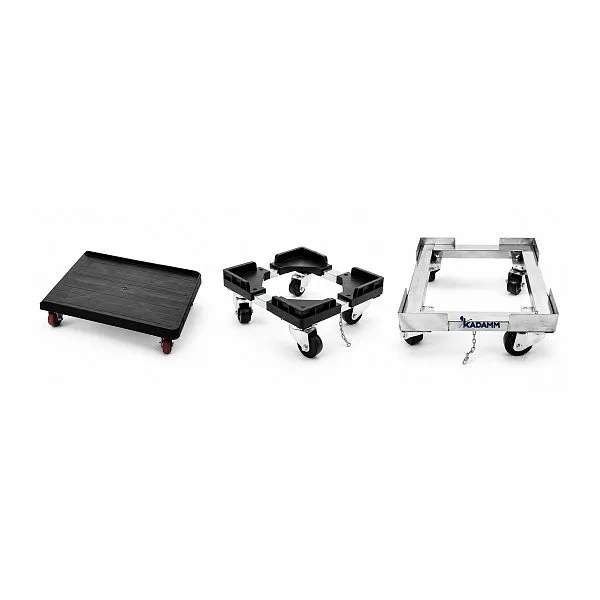

КАДАММ ТЛЖ-ПЛ — платформы-подставки антистатические на колёсах под магазины SMT
Низкие подкатные платформы под магазины для плат: магазин стоит в углах-фиксаторах и перекатывается между загрузчиком, линией и складом.

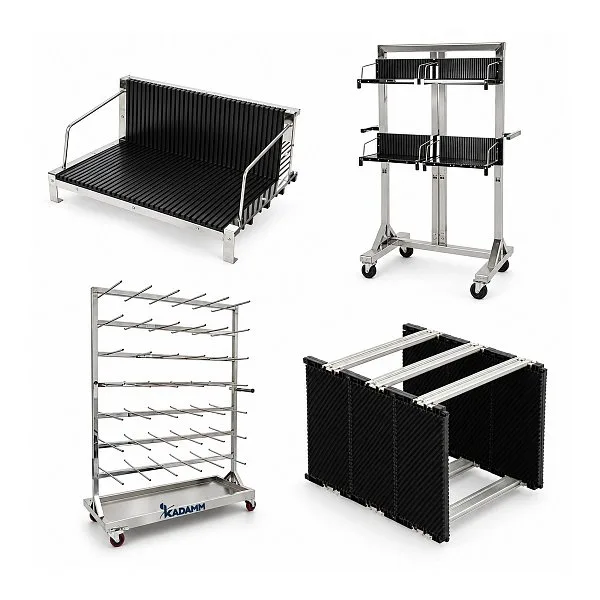

КАДАММ ТЛЖ-КК — тележки для корзин и катушек SMT, корзины и стеллажи для плат
Тележка для катушек компонентов SMT, подвесные корзины для плат и тележка под них, переносной стеллаж-рамка — всё для подачи компонентов и плат к линии.

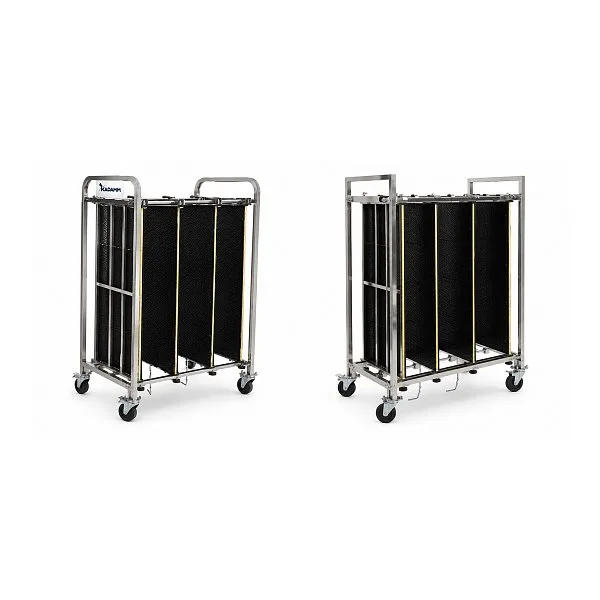

КАДАММ ТЛЖ-Ф — тележки антистатические для печатных плат, 850 мм, 147–300 плат
- Регулировка
- на направляющих / прижимная
- Наружные размеры (по спецификации)
- 850×550×1390 мм / 850×600×1390 мм / 850×700×1390 мм
- Максимальная нагрузка
- 100 / 150 кг

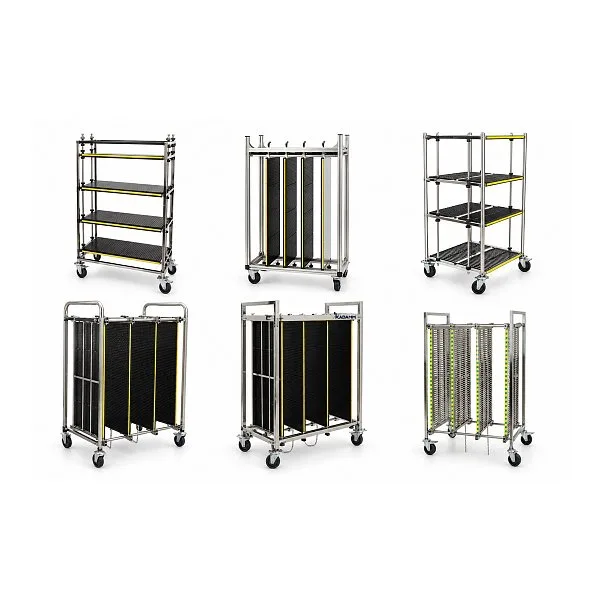

КАДАММ ТЛЖ-РП — тележки антистатические для печатных плат с регулируемыми пазами
- Наружные размеры (по спецификации)
- 1000×480×1390 мм / 1100×550×1390 мм / 715×705×1500 мм / 850×550×1390 мм
- Максимальная нагрузка
- 100 / 200 / 150 кг
КАДАММ ВРС-Р — антистатический стол с регулировкой высоты, 670–1120 мм
- Регулировка
- болтовая / нет / ручная / электрическая / электрическая, усиленный
- Максимальная нагрузка
- 500 / 250 / 200 / 600 кг

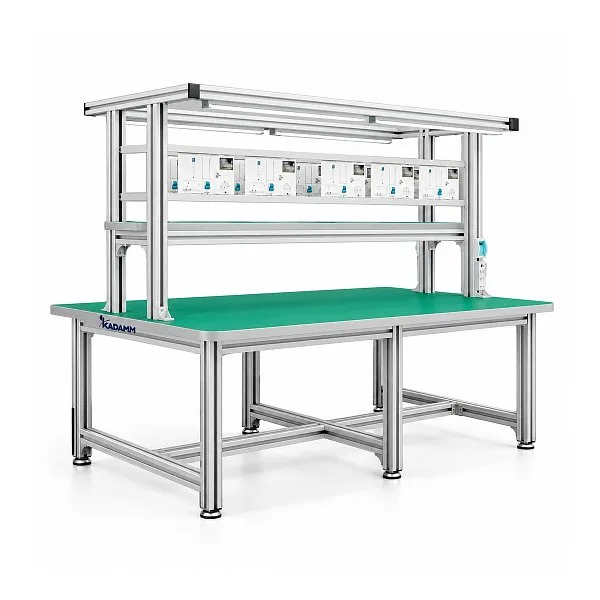

КАДАММ ВРС-Д — антистатический стол двусторонний со стеллажом
ESD-стол с рабочими местами по обе стороны и общей стеллажной надстройкой — для островной расстановки на сборочном участке.

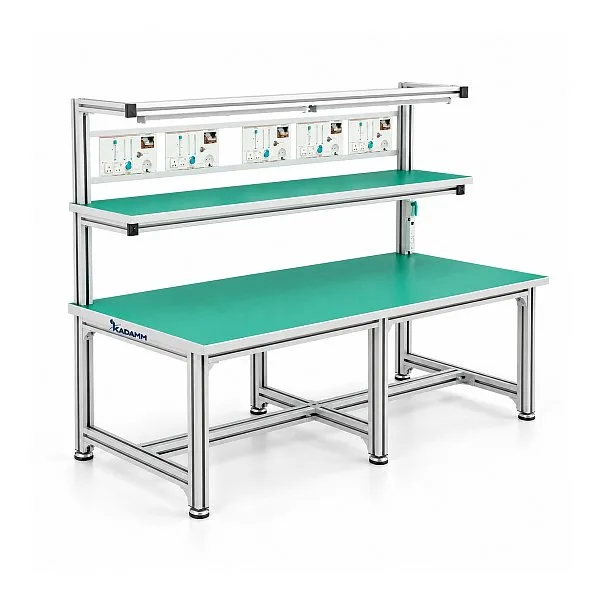

КАДАММ ВРС-О — антистатический стол монтажника со стеллажом, односторонний
ESD-стол монтажника с надстройкой на одну сторону: полки и место для приборов над столешницей, поверхность 1×10⁶–1×10⁹ Ω, алюминиевый каркас.

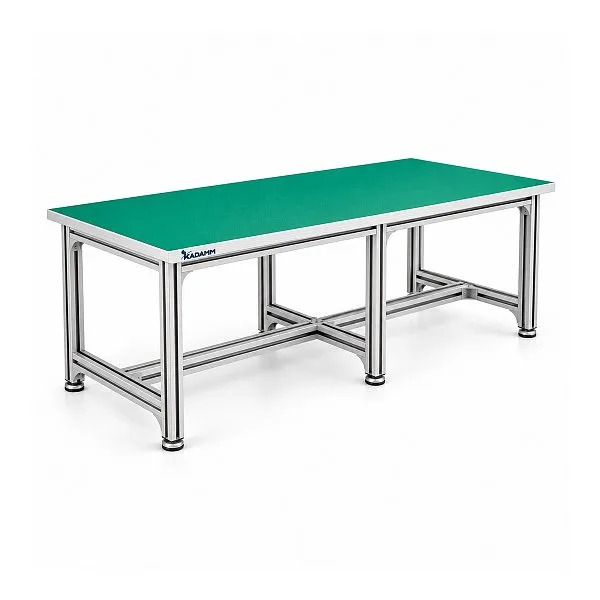

КАДАММ ВРС-П — антистатический стол плоский, 1200–2400 мм
Плоский ESD-стол на алюминиевом каркасе: рабочая поверхность 1×10⁶–1×10⁹ Ω без надстройки — для сборки, упаковки, контроля и рабочих мест с крупным оборудованием.
КАДАММ · Столы и тележки
Стол — основа ESD-рабочего места: столешница с рассеивающим покрытием, точка заземления для коврика и браслета, стеллаж для приборов. Тележки перевозят платы между участками, не выводя их из защищённой цепи. В разделе — столы в трёх исполнениях и с регулировкой высоты, тележки для плат, платформы под магазины SMT и сетчатые тележки.
Коротко о разделе
Столы 1200, 1500 и 2400 мм при глубине 600 или 800 мм: плоские высотой 750 мм, одно- и двусторонние со стеллажом высотой 1800 мм; алюминиевый каркас, поверхность 1×10⁶–1×10⁹ Ω.
Столы с регулировкой высоты: болтовая 670–1120 мм, ручная 720–1020 мм, электрическая 720–1070 мм, усиленная электрическая 720–1100 мм до 600 кг; соответствуют EN/IEC 61340-5-1:2016.
Тележки — для плат с пазами (147–300 плат), для корзин и катушек, платформы под магазины 355–630 мм, сетчатые высотой 600–2200 мм.
Серии раздела
Столы плоские1200–2400 × 600/800 × 750 мм.6 позиций · КАДАММ ВРС-П
Столы со стеллажомОдносторонние и двусторонние, высота 1800 мм.12 позиций · КАДАММ ВРС-О · КАДАММ ВРС-Д
Столы с регулировкой высотыНагрузка 200–600 кг, болтовая, ручная или электрическая регулировка.5 позиций · КАДАММ ВРС-Р
Тележки для печатных платС регулируемыми пазами и табличные модели на 147–300 плат; есть исполнение на 300 °C.14 позиций · КАДАММ ТЛЖ-РП · КАДАММ ТЛЖ-Ф
Тележки для корзин и катушекПодвесные корзины, катушки SMT, стеллажи для плат.4 позиций · КАДАММ ТЛЖ-КК
Платформы под магазины SMTПластиковые или нержавеющие углы, под один или два магазина.17 позиций · КАДАММ ТЛЖ-ПЛ
Сетчатые тележкиПолки с одним или двумя коньками и плоские, глубина 350–600 мм.8 позиций · КАДАММ ТЛС
Подбор по задаче
| Задача | Что подходит | Что есть в каталоге |
|---|---|---|
| Рабочее место монтажника | Стол со стеллажом | 1200–2400 мм, высота 1800 мм |
| Работа сидя и стоя | Стол с регулировкой высоты | 670–1120 мм, до 600 кг |
| Перевозка плат между участками | Тележка для плат | 147–300 плат |
| Перевозка магазинов SMT | Платформа на колёсах | под магазины 355–630 мм |
Все серии раздела
| Серия | Позиций | Артикулы и ключевые параметры |
|---|---|---|
| КАДАММ ВРС-П — Антистатический стол плоский, 1200–2400 мм | 6 | КАДАММ ВРС-1200-600П — 1200×600×750 мм; КАДАММ ВРС-1200-800П — 1200×800×750 мм; КАДАММ ВРС-1500-600П — 1500×600×750 мм; … |
| КАДАММ ВРС-О — Антистатический стол монтажника со стеллажом, односторонний | 6 | КАДАММ ВРС-1200-600О — 1200×600×1800 мм; КАДАММ ВРС-1200-800О — 1200×800×1800 мм; КАДАММ ВРС-1500-600О — 1500×600×1800 мм; … |
| КАДАММ ВРС-Д — Антистатический стол двусторонний со стеллажом | 6 | КАДАММ ВРС-1200-600Д — 1200×600×1800 мм; КАДАММ ВРС-1200-800Д — 1200×800×1800 мм; КАДАММ ВРС-1500-600Д — 1500×600×1800 мм; … |
| КАДАММ ВРС-Р — Антистатический стол с регулировкой высоты | 5 | КАДАММ ВРС-Р760 — 500 кг; КАДАММ ВРС-РБ — 500 кг; КАДАММ ВРС-РМ — 250 кг; … |
| КАДАММ ТЛЖ-РП — Тележки антистатические для печатных плат с регулируемыми пазами | 6 | КАДАММ ТЛЖ-В1100 — 100 кг; КАДАММ ТЛЖ-З1000 — 200 кг; КАДАММ ТЛЖ-П700 — 150 кг; … |
| КАДАММ ТЛЖ-Ф — Тележки антистатические для печатных плат, 850 мм, 147–300 плат | 8 | КАДАММ ТЛЖ-Р600 — 300 плат; КАДАММ ТЛЖ-Р700 — 300 плат; КАДАММ ТЛЖ-Ф550 — 300 плат; … |
| КАДАММ ТЛЖ-КК — Тележки для корзин и катушек SMT, корзины и стеллажи для плат | 4 | КАДАММ ТЛЖ-К35 — 380×280×165 мм; КАДАММ ТЛЖ-КК — 1–3 ряда; КАДАММ ТЛЖ-КТ — до 84 катушек; … |
| КАДАММ ТЛЖ-ПЛ — Платформы-подставки антистатические на колёсах под магазины SMT | 17 | КАДАММ ТЛЖ-ПЛ — 660×475×140 мм; КАДАММ ТЛЖ-ПЛ355-2Н — 655×364×140 мм; КАДАММ ТЛЖ-ПЛ355-2П — 676×385×155 мм; … |
| КАДАММ ТЛС — Тележки сетчатые антистатические | 8 | КАДАММ ТЛС-Д1210 — 1210×460 мм; КАДАММ ТЛС-Д900 — 900×460 мм; КАДАММ ТЛС-О1210 — 1210×460 мм; … |
Как выбрать антистатический стол
Длину стола выбирают по рабочему месту: 1200 мм — один монтажник с паяльной станцией, 1500 мм — место с приборами, 2400 мм — два места или стол с большим стендом. Стеллаж нужен, когда на столе работают с осциллографом, источниками питания и тарой.
Регулируемый стол берут для смешанной работы сидя и стоя и для тяжёлых стендов: усиленное исполнение держит до 600 кг. Стол подключают к контуру заземления, браслет сотрудника — к точке заземления стола.
Где применяются
- монтаж и ремонт РЭА
- сборочные линии
- испытательные лаборатории
- сервисные центры
Вопросы и ответы
Чем стол со стеллажом отличается от плоского?У стола со стеллажом высота 1800 мм: над столешницей надстройка с полками для приборов и тары. Плоский стол — 750 мм, только столешница.
Какую нагрузку выдерживают регулируемые столы?Болтовая регулировка — 500 кг, ручная — 250 кг, электрическая — 200 кг, усиленная электрическая — 600 кг.
Нужен ли коврик на антистатический стол?Поверхность столов уже рассеивающая (1×10⁶–1×10⁹ Ω). Коврик кладут на обычный стол или поверх изношенной столешницы; браслет подключают к точке заземления стола.
Сколько плат помещается на тележку?Табличные модели — 147 или 300 плат шириной до 725 мм; тележки с регулируемыми пазами — по ширине панели 347–700 мм.
