Тележки с пазовыми панелями для перевозки и межоперационного хранения плат: ширина под плату регулируется, термостойкие исполнения — для плат сразу после печи.
Модели и артикулы
Что это за серия

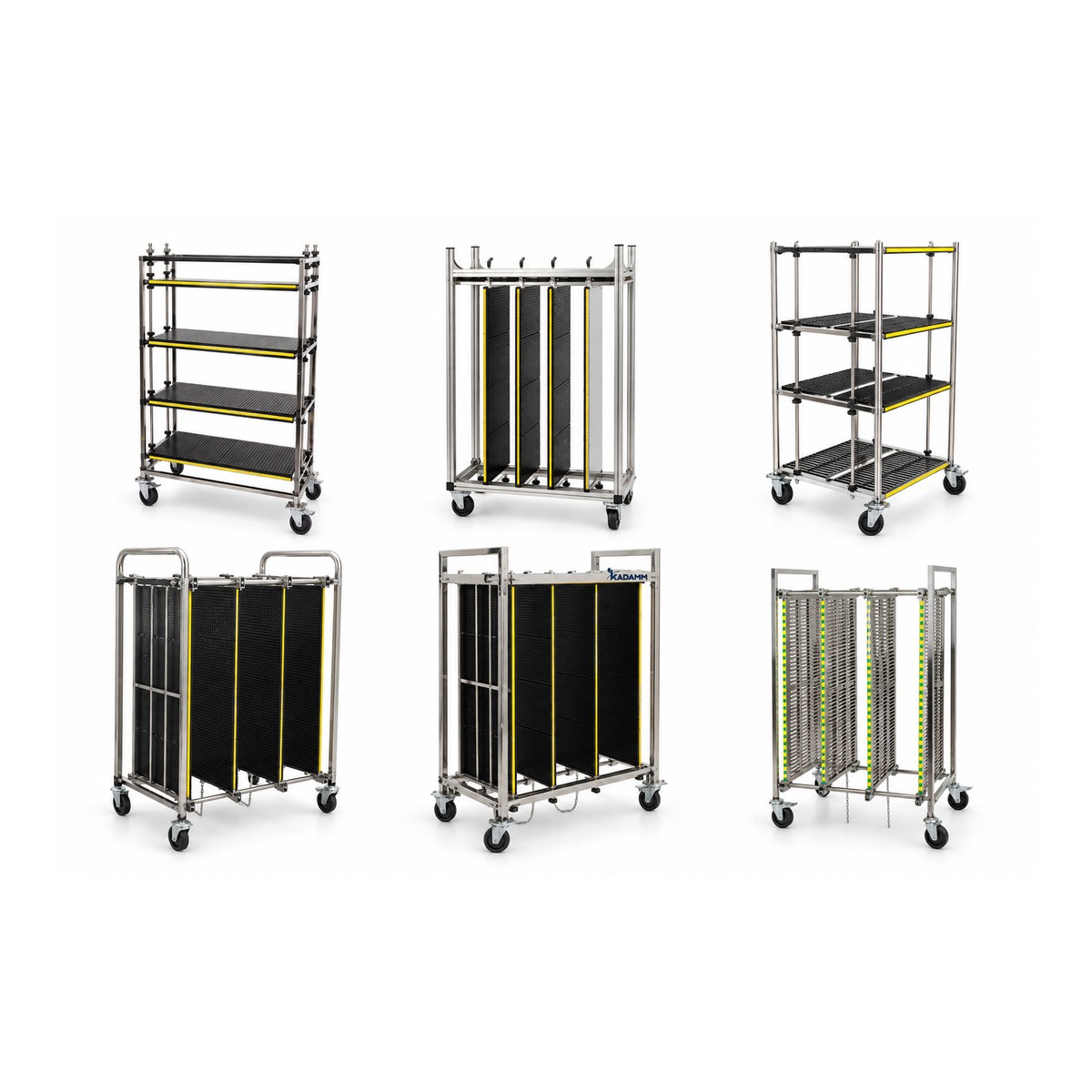

Тележка КАДАММ ТЛЖ-РП перевозит печатные платы между участками и хранит их между операциями — после печати пасты, установки компонентов, пайки, перед контролем и упаковкой. Платы стоят в пазах вертикальных панелей и не касаются друг друга, а расстояние между панелями подстраивается под ширину платы. Панели и рама антистатические: проводящее исполнение 1×10⁴–1×10⁶ Ω или рассеивающее 1×10⁶–1×10⁹ Ω.
Способ регулировки различается по моделям. Винтовая (ТЛЖ-В1100, ТЛЖ-П700) точно выставляет ширину вращением винта. Зубчатая (ТЛЖ-З1000) переставляет панели по зубчатой рейке и поддерживает панели шириной 347, 460, 520 и 650 мм, нагрузка — до 200 кг. ТЛЖ-Р460 регулируется прижимом, ТЛЖ-Р460-2 — по направляющим. Полочная тележка ТЛЖ-П700 с панелью 700 мм возит крупноформатные платы и магазины горизонтально.
Панели выпускаются на рабочую температуру 80 или 120 °C. Термостойкая тележка ТЛЖ-Т450 выдерживает 300 °C — в неё ставят платы сразу после печи оплавления или волны; регулировка рычагом, винтом или по направляющим, сопротивление 1×10⁴–1×10⁶ Ω.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ТЛЖ-В1100 | КАДАММ ТЛЖ-З1000 | КАДАММ ТЛЖ-П700 | КАДАММ ТЛЖ-Р460 |
|---|---|---|---|---|
| Габариты | 1100×550×1390 мм | 1000×480×1390 мм | 715×705×1500 мм | 850×550×1390 мм |
| Ширина панели | 460 мм | 347 / 460 / 520 / 650 мм | 700 мм | 460 мм |
| Регулировка | винтовая | зубчатая рейка | винтовая | прижимная |
| Рабочая температура | 80 / 120 °C | |||
| Нагрузка | 100 кг | 200 кг | 150 кг | 100 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω | |||
| Параметр | КАДАММ ТЛЖ-Р460-2 | КАДАММ ТЛЖ-Т450 |
|---|---|---|
| Габариты | 850×550×1390 мм | |
| Ширина панели | 460 мм | 450 мм |
| Регулировка | на направляющих | рычаг / винт / направляющие |
| Рабочая температура | 80 / 120 °C | 300 °C |
| Нагрузка | 100 кг | |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω | 1×10⁴–1×10⁶ Ω |
Заводские опции
Сферы применения
Почему выбирают
Платы не касаются друг друга. Каждая в своём пазу.
Ширина под плату. Регулировка без инструмента или винтом.
Горячие платы. Модель на 300 °C.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
