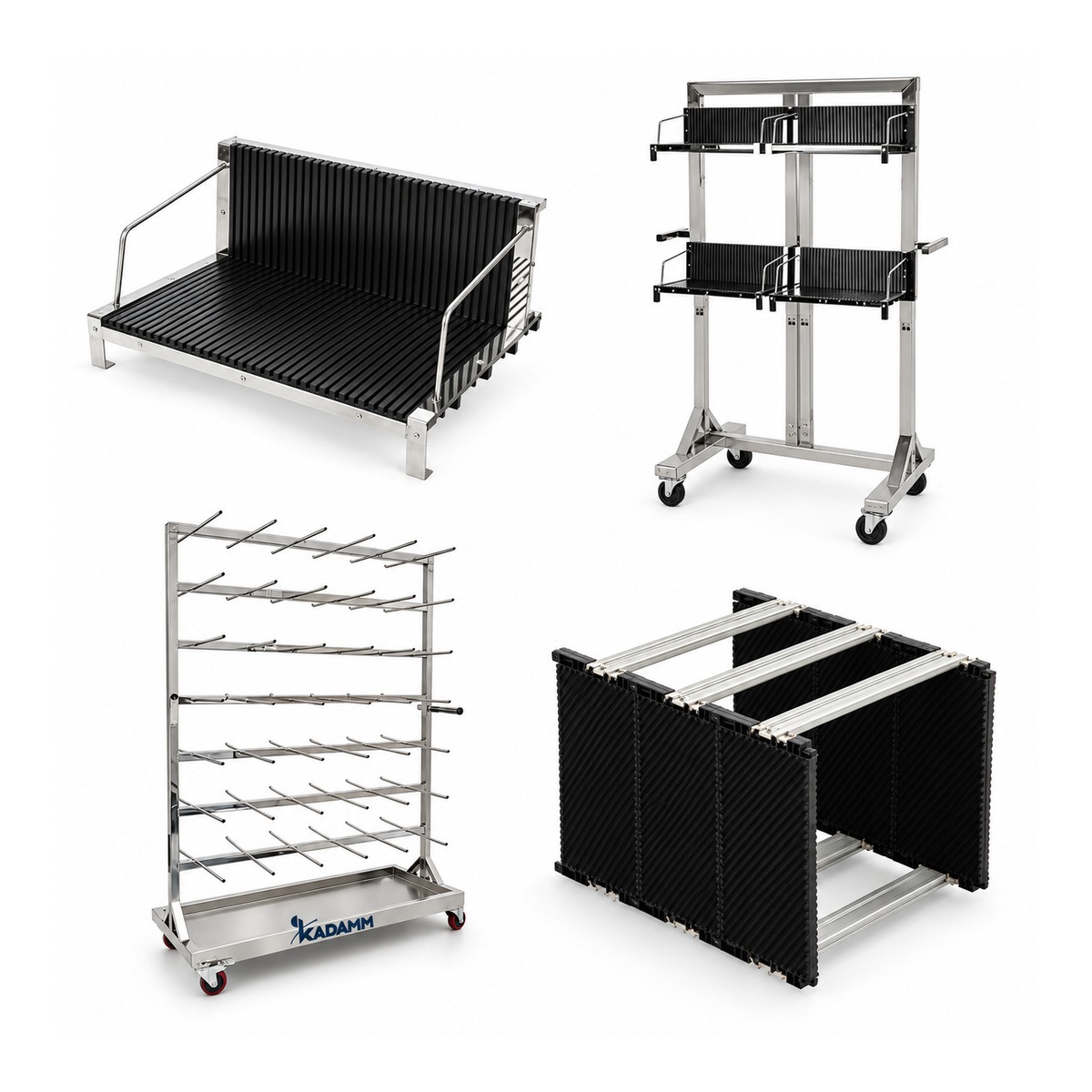

Тележка для катушек компонентов SMT, подвесные корзины для плат и тележка под них, переносной стеллаж-рамка — всё для подачи компонентов и плат к линии.
Модели и артикулы
Что это за серия
Серия КАДАММ ТЛЖ-КК закрывает подачу материалов к SMT-линии. Тележка для катушек ТЛЖ-КТ (1120×500×1730 мм) вмещает 48, 50, 64 или 84 катушки компонентов на крюках: оператор подкатывает её к установщику, видит все катушки сразу и меняет их без поиска по стеллажу склада. Сопротивление — 1×10⁴–1×10⁶ Ω.
Подвесная корзина ТЛЖ-К35 размером 380×280×165 мм держит 35 плат в пазах шириной 3 мм и глубиной 5,5 мм с шагом 10 мм. Корзины вешают на тележку ТЛЖ-КК (820×550×1400 мм) в один, два или три ряда — получается мобильный буфер плат между операциями. Стеллаж-рамка ТЛЖ-СР — переносная пазовая рамка шириной от 50 до 350 мм, глубиной 175 мм и высотой 355 мм для временного хранения плат на столе.
Корзины и стеллажи выпускаются в проводящем (1×10⁴–1×10⁶ Ω) и рассеивающем (1×10⁶–1×10⁹ Ω) исполнении. Тележки, корзины и стеллажи изготавливаются под заказ любого размера.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ТЛЖ-КТ | КАДАММ ТЛЖ-КК | КАДАММ ТЛЖ-К35 | КАДАММ ТЛЖ-СР |
|---|---|---|---|---|
| Габариты | 1120×500×1730 мм | 820×550×1400 мм | 380×280×165 мм | (50–350)×175×355 мм |
| Вместимость | 48 / 50 / 64 / 84 катушки | 1 / 2 / 3 ряда корзин | 35 плат | — |
| Паз | — | ширина 3 мм, глубина 5,5 мм, шаг 10 мм | — | |
| Сопротивление | 1×10⁴–1×10⁶ Ω | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω | ||
| Изготовление под заказ | любой размер | |||
Заводские опции
Сферы применения
Почему выбирают
Быстрая смена катушек. Все катушки на одной тележке.
Мобильный буфер плат. Корзины на тележке.
Размер под заказ. Под вашу линию.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
