Зачем нужен антистатический пол
Заземление для тех, кто ходит
Браслет заземляет сотрудника, пока тот сидит за столом. Но на участке сборки, на складе компонентов, в серверной или чистом помещении люди перемещаются: между установками, стеллажами, столами. При каждом шаге подошва отрывается от пола и заряжает тело. Если пол изолирующий — бетон с краской, обычный линолеум, ламинат, — заряд накапливается до тысяч вольт и разряжается на первое, чего человек коснётся.
Пол для оборудования и тележек
Пол заземляет и всё, что по нему движется: тележки с платами, стулья, стеллажи на колёсах. Тележка, которая катится по изолирующему полу, заряжается так же, как человек, и переносит заряд к изделиям.
Из чего состоит антистатический пол
Покрытие
Верхний слой — покрытие с контролируемым сопротивлением: линолеум, плитка, наливной полимер. В антистатическом ПВХ проводимость обеспечивает наполнитель — частицы, которые видны на срезе как рисунок «каменной крошки».
Проводящий клей и медная лента
Сопротивление покрытия измеряют сквозь толщину и по поверхности, но чтобы заряд ушёл в землю, под покрытием нужен проводящий слой. Покрытие клеят на проводящий клей, а под ним раскладывают сетку медной ленты, концы которой подключают к контуру заземления здания. Без этого даже лучший линолеум остаётся «антистатическим» только по названию. О порядке работ — в статье «Укладка антистатического линолеума».
Контур заземления
Медная лента подключается к шине или контуру заземления цеха. К тому же контуру подключают точки заземления рабочих мест, столы и розетки браслетов: весь участок оказывается под одним потенциалом.
Токопроводящий или рассеивающий
Два класса сопротивления
Покрытия делят по сопротивлению. Токопроводящие — около 1×10⁴–1×10⁶ Ω: заряд уходит максимально быстро, их выбирают для участков с особо чувствительными изделиями, взрывоопасных зон, операционных. Рассеивающие, которые часто и называют антистатическими, — около 1×10⁶–1×10⁹ Ω: заряд стекает плавно, этого достаточно для большинства сборочных участков, серверных, лабораторий и чистых помещений.
| Параметр | Токопроводящий | Рассеивающий |
|---|---|---|
| Сопротивление | 1×10⁴–1×10⁶ Ω | 1×10⁶–1×10⁹ Ω |
| Скорость отвода заряда | максимальная | достаточная для ESD-зон |
| Где применяют | особо чувствительные изделия, взрывоопасные зоны, операционные | сборка электроники, серверные, лаборатории, чистые помещения |
| Покрытия КАДАММ | КАДАММ ППЛ-Р, КАДАММ ППЛ-П — токопроводящее исполнение | КАДАММ ППЛ-Р, КАДАММ ППЛ-П — рассеивающее исполнение |
Гомогенный или многослойный
Гомогенное покрытие однородно по всей толщине: проводящий наполнитель распределён в объёме. Его можно шлифовать и полировать, а при износе верхнего слоя сопротивление не меняется. У покрытий с поверхностной обработкой антистатические свойства держатся на тонком слое и со временем стираются. Покрытия КАДАММ ППЛ-Р и КАДАММ ППЛ-П — гомогенные.
Линолеум, плитка или наливной пол
Рулонный линолеум

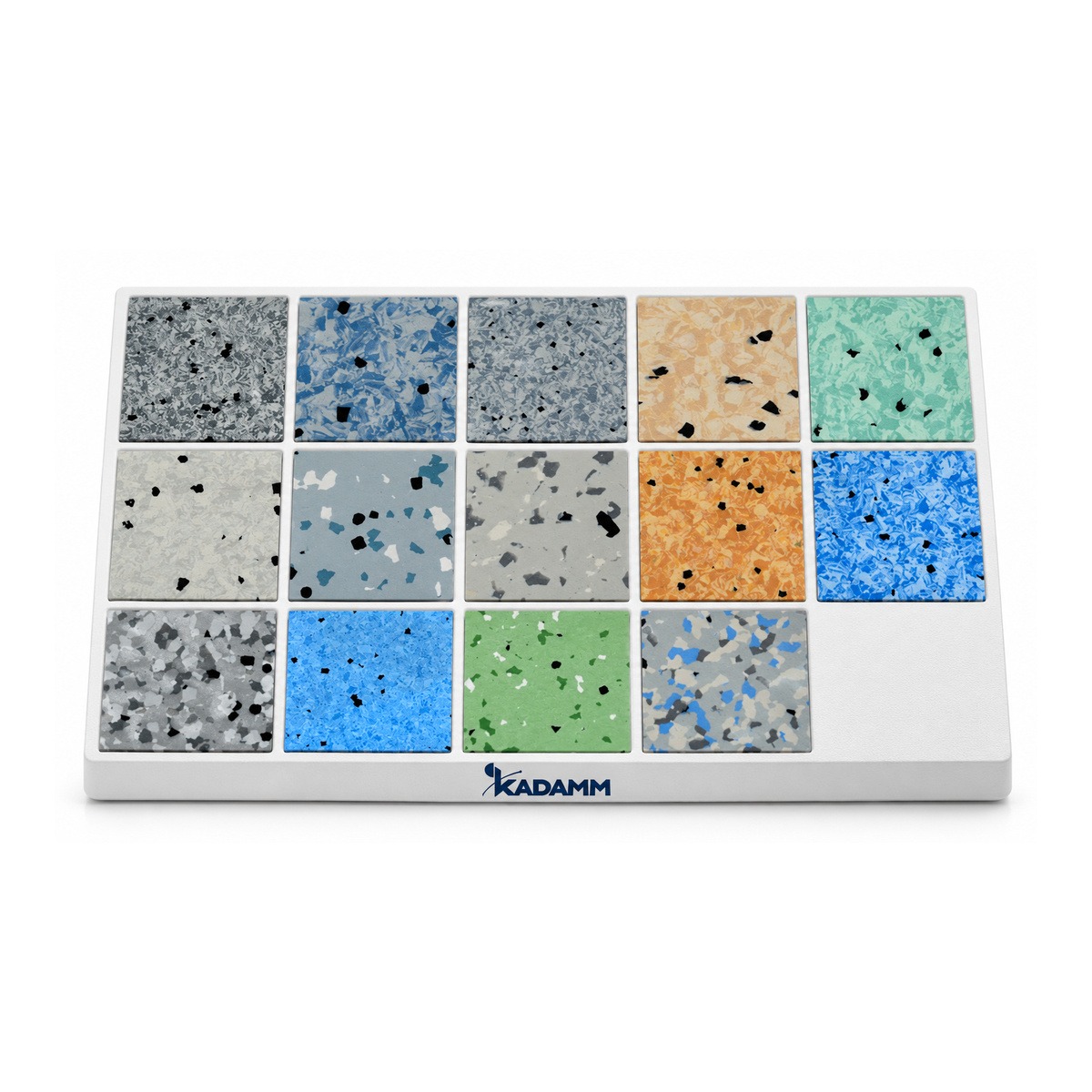

Линолеум в рулоне — минимум швов на большой площади, быстрая укладка. Гомогенный линолеум КАДАММ ППЛ-Р выпускается толщиной 2,0, 2,5 и 3,0 мм в 14 цветах, класс горючести — B1, потенциал тела при ходьбе — −12 В.
Плитка 600×600 мм
Плитка КАДАММ ППЛ-П из того же материала — 18 цветов. Её удобнее завозить и укладывать в действующем цехе по участкам, обходя оборудование, а повреждённую плитку меняют, не вскрывая весь пол. Из разноцветной плитки собирают разметку зон и проходов прямо в покрытии.
Наливной пол
Наливные антистатические полы из эпоксидных и полиуретановых составов дают бесшовную поверхность, но требуют подготовки основания и выдержки при монтаже, а ремонтировать их сложнее. Это решение для новых помещений и больших площадей; КАДАММ поставляет линолеум и плитку.
Коврики вместо пола

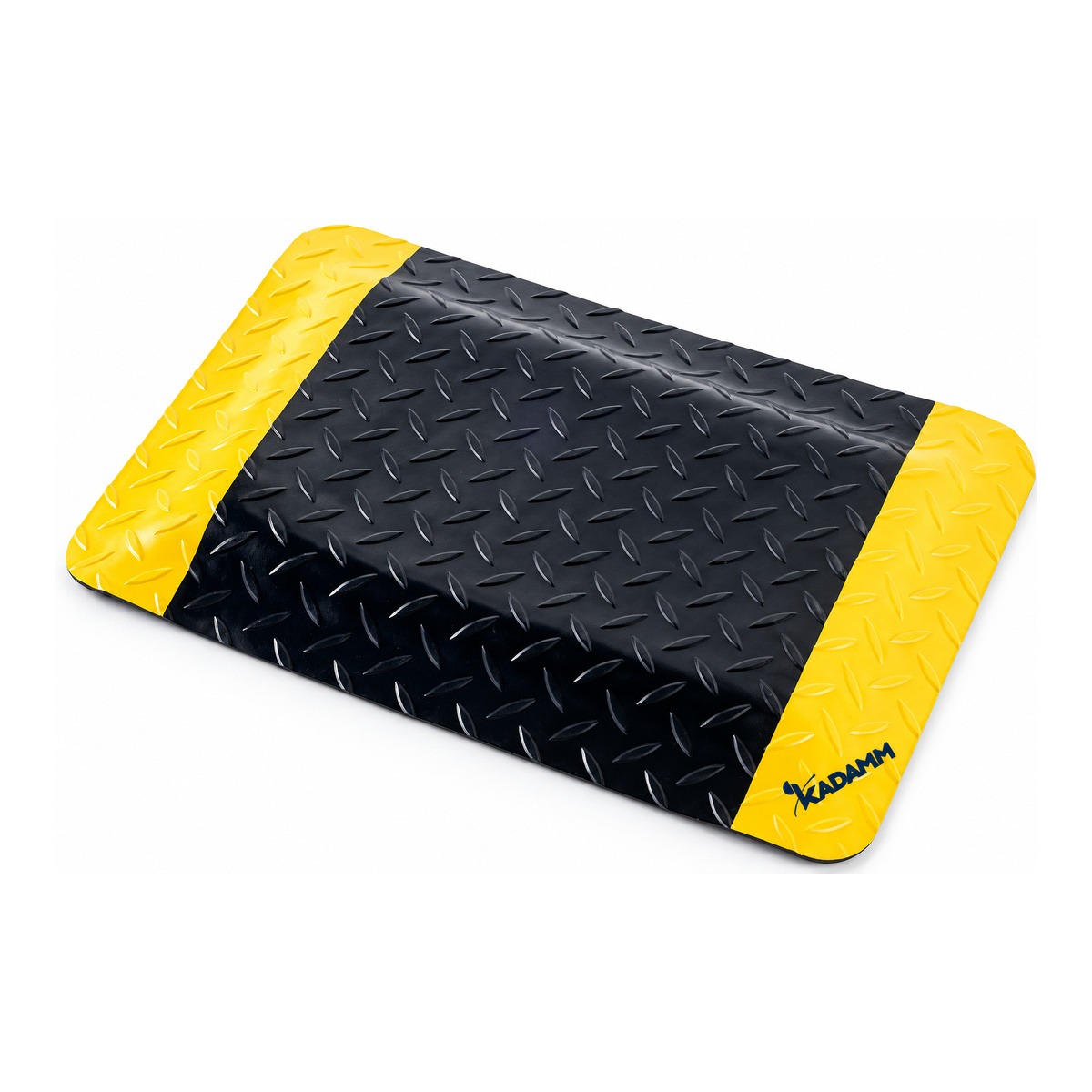

Если переделать пол нельзя, заземлённые зоны создают коврики у рабочих мест: двухслойные напольные КАДАММ КВР-Н в рулоне 2 и 3 мм или противоусталостные КАДАММ КВР-П толщиной 20 мм для работы стоя. Сотрудник в ESD-обуви заземлён, пока стоит на коврике.
Пол работает только вместе с обувью
Обычная обувь с резиновой подошвой изолирует человека от пола, и пол бесполезен. На участке нужна ESD-обувь — тапочки КАДАММ ОДЖ-ОТ (1×10⁷–1×10⁹ Ω), сандалии КАДАММ ОДЖ-ОСД, полуботинки и сапоги КАДАММ ОДЖ-ОБ, — или пяточные заземлители КАДАММ БРС-П на обычную обувь (1×10⁶ Ω до земли). Нормируется вся система: по IEC 61340-5-1 сопротивление «человек — обувь — пол — земля» — менее 1×10⁹ Ω, напряжение на теле при ходьбе — менее 100 В.
Воск, мастики и бытовые моющие средства с силиконом создают на полу изолирующую плёнку. Для антистатических полов применяют только средства, которые не меняют их сопротивление.
Как проверить антистатический пол
После укладки
После монтажа измеряют сопротивление покрытия до земли и между точками по всей площади — особенно на стыках и у краёв, где медная лента могла остаться неподключённой. Затем проверяют систему с человеком в ESD-обуви: сопротивление до земли и напряжение на теле при ходьбе.
В эксплуатации
Пол проверяют по графику, который задаёт программа ESD-защиты предприятия, и после любых работ на нём: ремонта, перестановки, смены моющего средства. Обувь сотрудников — ежедневно перед сменой.
Антистатические покрытия КАДАММ
| Задача | Что подходит | Ключевая цифра |
|---|---|---|
| Пол большого участка | КАДАММ ППЛ-Р | рулон, 2,0–3,0 мм, 14 цветов |
| Пол в действующем цехе, разметка | КАДАММ ППЛ-П | плитка 600×600 мм, 18 цветов |
| Зона у рабочего места | КАДАММ КВР-Н | верх 1×10⁶–1×10⁹ Ω |
| Работа стоя | КАДАММ КВР-П | 20 мм, 600×900 – 900×2400 мм |
| Обувь | КАДАММ ОДЖ-ОТ | 1×10⁷–1×10⁹ Ω |
