Зачем нужен антистатический браслет
Человек — главный источник заряда
Сотрудник за монтажным столом постоянно двигается: шевелит руками, ёрзает на стуле, трёт рукава о стол. Каждое движение разделяет заряды, и тело накапливает потенциал. Коснувшись платы, человек разряжается через компонент — и для многих микросхем этого достаточно, чтобы получить повреждение, иногда скрытое, проявляющееся у заказчика.
Постоянный отвод вместо разряда

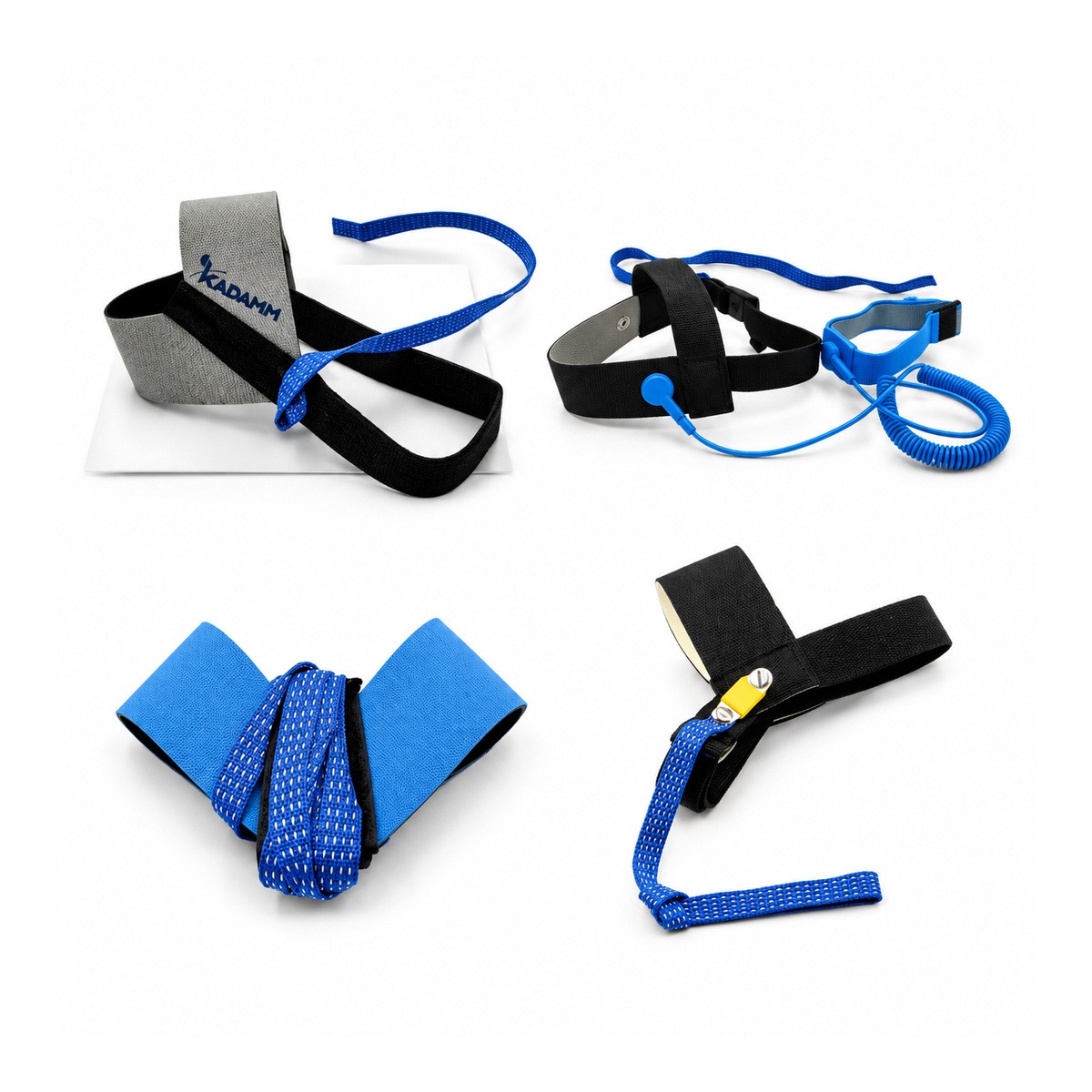

Браслет решает задачу радикально: он всё время держит тело под потенциалом земли. Заряд не накапливается, а стекает по мере появления, поэтому разности потенциалов между человеком и заземлённым изделием на столе нет. Браслет — основной способ заземления того, кто работает сидя. Для тех, кто ходит по участку, ту же задачу решает пара «ESD-обувь — рассеивающий пол» или пяточные заземлители КАДАММ БРС-П.
Как устроен браслет
Ремешок
Внутренняя сторона ремешка проводящая и должна плотно касаться кожи. Ремешки бывают из ПВХ, ПУ, силикона, металла, на липучке, с пряжкой и двухпроводные. Эластичный тканевый ремешок удобен и не требует подгонки, металлический — долговечен, липучка быстро регулируется под руку и надевается поверх перчатки на запястье. Главное — контакт с кожей: браслет на рукаве не работает.
Шнур
Ремешок соединяется с витым шнуром кнопкой, а шнур — с точкой заземления зажимом «крокодил» или штекером. Витой шнур растягивается при движении руки и не мешает работе. У браслетов КАДАММ БРС-Б шнур выпускается длиной 6, 8 или 10 футов (около 1,8, 2,4 и 3 м), провод — диаметром 2,2 или 2,4 мм. В шнуры антистатических браслетов, как правило, встраивают резистор порядка 1 МΩ: он ограничивает ток, если сотрудник случайно коснётся токоведущих частей, — номинал для конкретной модели уточняйте у менеджера.
Одно- и двухпроводные браслеты
Однопроводный браслет — одна цепь от ремешка до земли. Двухпроводный имеет две независимые цепи (две кнопки на ремешке, двойной шнур): постоянный монитор заземления пускает ток по одной цепи и принимает по другой и сразу видит обрыв или плохой контакт с кожей. Такой браслет нужен там, где проверки раз в смену недостаточно.
«Беспроводные» браслеты не работают. Браслет без шнура не имеет пути к земле, и заряду некуда уйти. Он может создавать ощущение защиты, но ESD-защитой не является и стандартом не предусмотрен.
Как правильно подключить браслет
Куда подключать

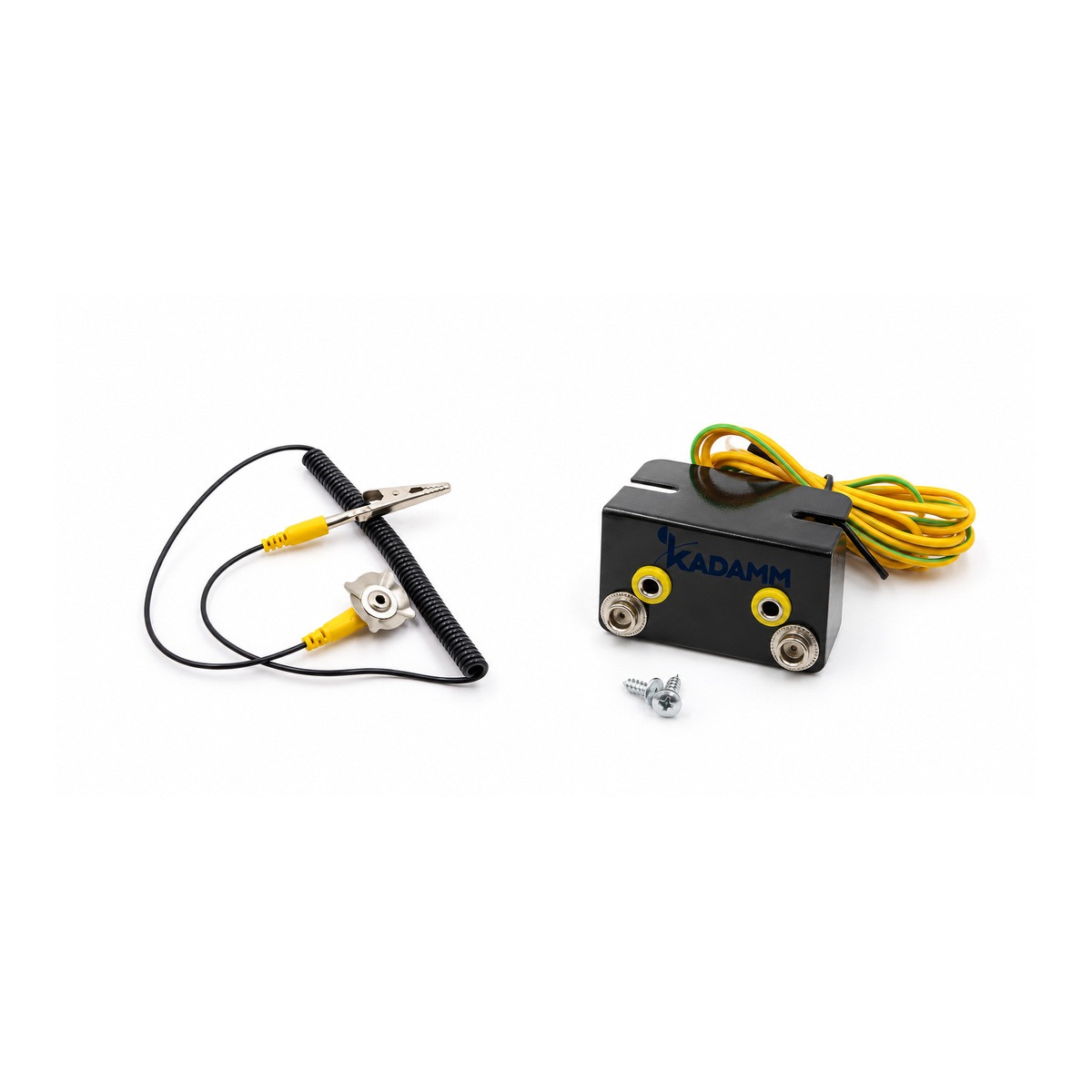

Шнур подключают к точке заземления рабочего места — розетке заземления КАДАММ БРС-РЗ, закреплённой на столе. В ту же розетку сводят коврик КАДАММ КВР-Н или рассеивающую поверхность стола, а от розетки один провод идёт к контуру заземления цеха. Так человек, коврик и изделие оказываются под одним потенциалом. Подключать браслет к нулевому проводу розетки электросети нельзя.
Как носить
- Ремешок — на запястье, непосредственно на коже, плотно, но не пережимая руку.
- Шнур — без перекручиваний и узлов, кнопка защёлкнута до щелчка.
- Отходя от стола, отстёгивают шнур от розетки, а не ремешок от шнура — так меньше износ кнопки.
- Если кожа сухая, контакт хуже: помогает лосьон, который не создаёт изолирующей плёнки.
Как проверить антистатический браслет
Ежедневно перед сменой
Сотрудник надевает браслет, вставляет штекер шнура в тестер и касается пальцем контактной площадки. Тестер измеряет сопротивление всей цепи — от кожи через ремешок и шнур — и показывает результат тремя индикаторами: «норма», «высоко» (обрыв, сухая кожа, слабый ремешок) или «низко» (короткое замыкание резистора, неисправный шнур). Результат записывают в журнал: при аудите важно показать не только оборудование, но и историю проверок.
Тестер на входе и турникет
Тестеры, проверяющие сразу браслет и обувь обеих ног, ставят на входе в ESD-зону. Следующий шаг — турникет КАДАММ ТРН: он проверяет левую и правую ногу и браслет за один подход и открывает проход только при положительном результате; журнал проходов ведёт программа. Режим проверки задаётся для каждого сотрудника: без проверки, только браслет, только обувь или всё вместе.
Постоянный контроль
Двухпроводные браслеты подключают к монитору заземления, который проверяет цепь непрерывно и подаёт сигнал при обрыве. Это вариант для участков с особо чувствительными изделиями.
Типовые неисправности
| Признак при проверке | Вероятная причина | Что делать |
|---|---|---|
| «Высоко» | Ремешок ослаб, браслет на рукаве, сухая кожа | Подтянуть ремешок, надеть на кожу, повторить проверку |
| «Высоко» при нормальном ремешке | Обрыв шнура у штекера или кнопки | Заменить шнур или браслет |
| «Низко» | Повреждён резистор шнура | Заменить шнур — работать с ним опасно |
| Нестабильный результат | Изношенная кнопка, загрязнённый ремешок | Почистить ремешок, заменить браслет |
Браслеты — расходник: ремешки вытягиваются, шнуры переламываются у мест изгиба. Запас браслетов на участке избавляет от соблазна «поработать без него один день».
Как выбрать браслет
Длина шнура
6 футов (около 1,8 м) — если точка заземления на столе рядом с сотрудником. 8 и 10 футов — если она дальше или сотрудник перемещается вдоль длинного стола. Слишком длинный шнур путается и цепляется за оборудование.
Ремешок
Для постоянной работы весь день — эластичный тканевый или металлический; для частого надевания и снятия — на липучке; для чистых помещений — гладкие ПВХ, ПУ или силиконовые, которые легко протирать.
Одно- или двухпроводный
Однопроводный достаточен при ежедневной проверке перед сменой. Двухпроводный — если участок требует постоянного контроля заземления.
Оборудование КАДАММ для заземления сотрудника
| Задача | Что подходит | Ключевая цифра |
|---|---|---|
| Заземлить сидящего сотрудника | КАДАММ БРС-Б | шнур 6/8/10 футов |
| Точка подключения браслета и коврика | КАДАММ БРС-РЗ | гнёзда под штекер |
| Заземлить сотрудника на ходу | КАДАММ БРС-П | 1×10⁶ Ω до земли |
| Покрыть стол | КАДАММ КВР-Н | верх 1×10⁶–1×10⁹ Ω |
| Проверка на входе | КАДАММ ТРН | 3 канала за подход |
| Длина шнура | 6 / 8 / 10 фут. |
| В метрах | 1,8–3 м |
- Витой шнур
- Длина 6, 8, 10 футов
- Провод 2,2 или 2,4 мм
| Позиции | 2 |
| Под штекер | гнёзда |
- Одна точка заземления
- Гнёзда под штекер
- Провод с «крокодилом»
| Сопротивление на землю | 1×10⁶ Ω |
| Материал | резина |
- Сопротивление 1×10⁶ Ω
- Антистатическая резина
- Без смены обуви
| Толщина | 2 / 3 мм |
| Ширина рулона | 0,6–1,2 м |
- Двухслойная конструкция
- Спад заряда < 0,5 с
- ПВХ и резина
