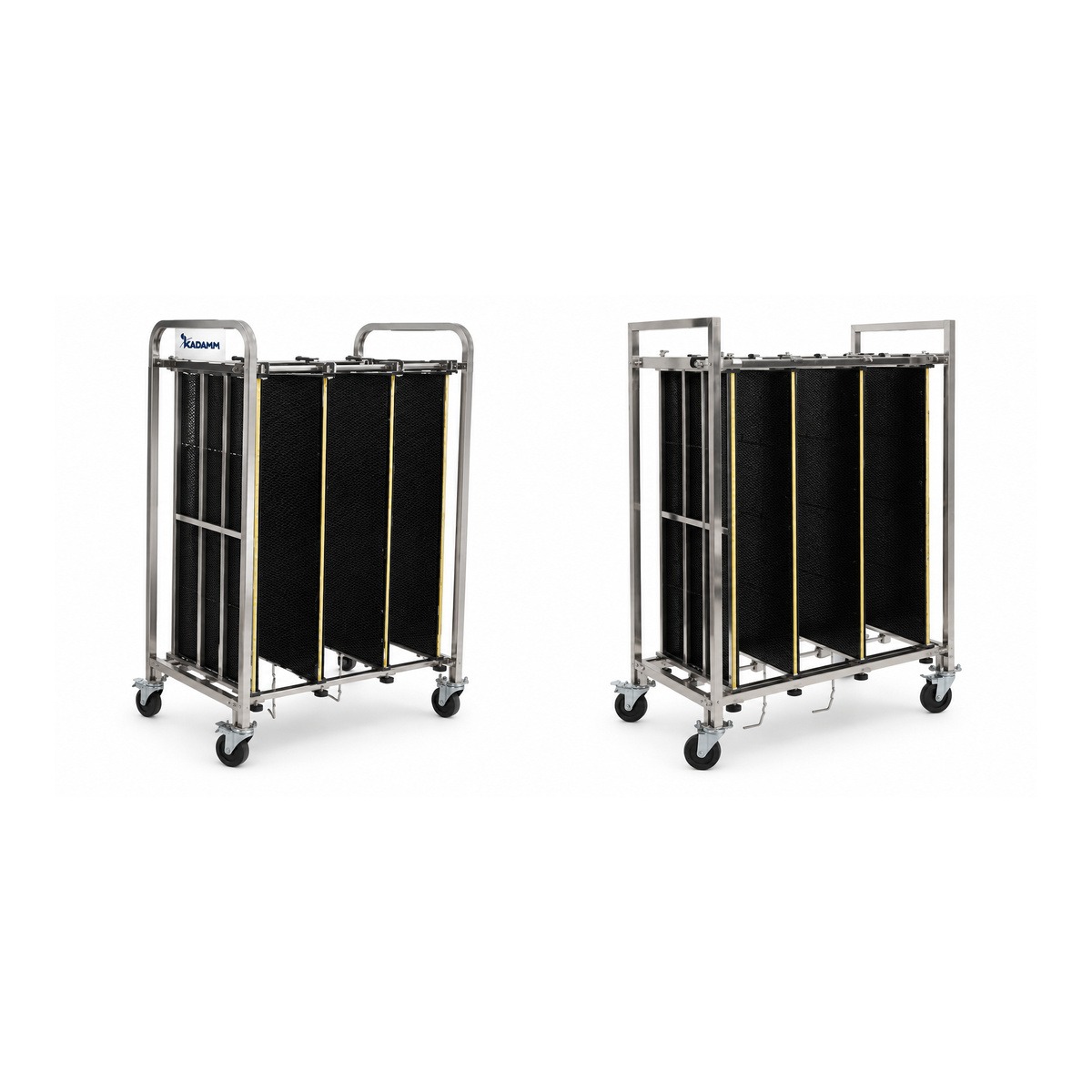

Тележки с тремя рядами пазовых панелей на 300 плат с шагом 10 мм или 147 плат с шагом 20 мм — для хранения и перевозки плат партиями.
Модели и артикулы
Что это за серия
Тележки КАДАММ ТЛЖ-Ф рассчитаны на хранение плат партиями: три ряда пазовых панелей вмещают 300 плат с шагом 10 мм (по 100 в ряду) или 147 плат с шагом 20 мм (по 49 в ряду). Шаг 20 мм выбирают для плат с высокими компонентами — радиаторами, разъёмами, электролитическими конденсаторами, шаг 10 мм — для плоских сборок.
Все тележки — длиной 850 мм и высотой 1390 мм, шириной 550, 600 или 700 мм; расстояние между панелями подстраивается под плату шириной до 725 мм. Панели — 1000 мм в длину и 347–650 мм в высоту в зависимости от модели. Регулировка — прижимная (быстро, без инструмента) или на направляющих, у моделей на направляющих нагрузка выше — 150 кг против 100 кг. Сопротивление панелей и рамы — 1×10⁴–1×10⁹ Ω.
Пазы при шаге 10 мм — глубиной 4 мм и шириной 5 мм, при шаге 20 мм — 3,5 и 6,5 мм: широкий паз удобнее для плат с выступающими выводами. Ширину тележки выбирают по размеру плат и ширине проходов в цеху.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ТЛЖ-Ф550 | КАДАММ ТЛЖ-Ф600 | КАДАММ ТЛЖ-Р600 | КАДАММ ТЛЖ-Ф700 |
|---|---|---|---|---|
| Габариты | 850×550×1390 мм | 850×600×1390 мм | 850×700×1390 мм | |
| Регулировка | прижимная | на направляющих | прижимная | |
| Плат в ряду / на тележку | 100 / 300 | |||
| Нагрузка | 100 кг | 150 кг | 100 кг | |
| Панель (длина × высота) | 1000×347 мм | 1000×527 мм | 1000×620 мм | |
| Паз: глубина / ширина / шаг | 4 / 5 / 10 мм | |||
| Макс. ширина платы | 725 мм | |||
| Сопротивление | 1×10⁴–1×10⁹ Ω | |||
| Параметр | КАДАММ ТЛЖ-Р700 | КАДАММ ТЛЖ-Ф550-20 | КАДАММ ТЛЖ-Ф600-20 | КАДАММ ТЛЖ-Ф700-20 |
|---|---|---|---|---|
| Габариты | 850×700×1390 мм | 850×550×1390 мм | 850×600×1390 мм | 850×700×1390 мм |
| Регулировка | на направляющих | прижимная | ||
| Плат в ряду / на тележку | 100 / 300 | 49 / 147 | ||
| Нагрузка | 150 кг | 100 кг | ||
| Панель (длина × высота) | 1000×620 мм | 1000×400 мм | 1000×520 мм | 1000×650 мм |
| Паз: глубина / ширина / шаг | 4 / 5 / 10 мм | 3,5 / 6,5 / 20 мм | ||
| Макс. ширина платы | 725 мм | |||
| Сопротивление | 1×10⁴–1×10⁹ Ω | |||
Заводские опции
Сферы применения
Почему выбирают
Большая вместимость. До 300 плат.
Шаг под компоненты. 10 или 20 мм.
Восемь исполнений. Ширина, шаг, регулировка.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
