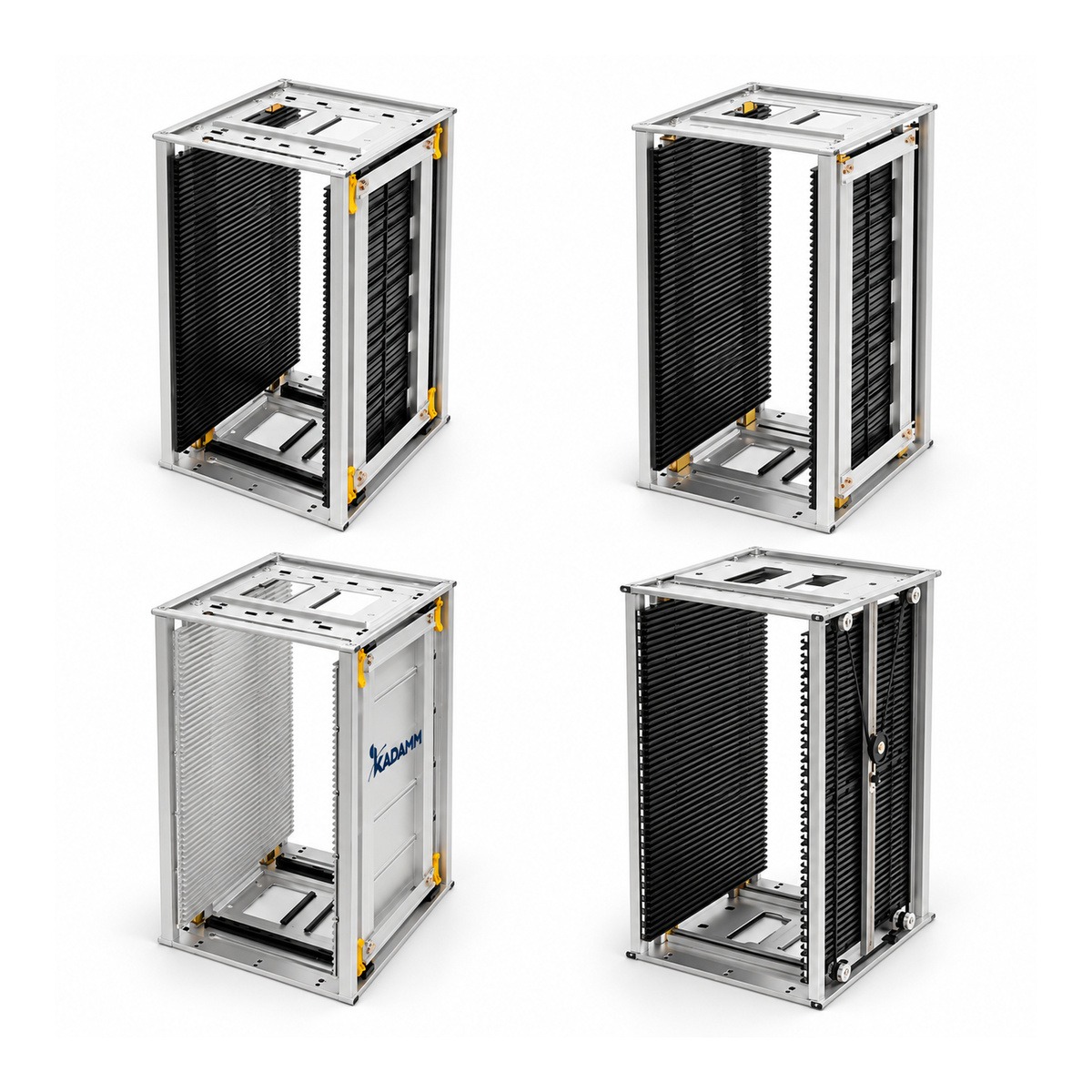

Самый распространённый формат магазинов для SMT-линий: 355×320 мм, стальное основание, девять исполнений по регулировке и температуре.
Модели и артикулы
Что это за серия
Формат 355×320 мм принимают загрузчики большинства SMT-линий, поэтому магазин КАДАММ МПП-355 — основная тара для плат длиной до 355 мм и шириной 50–250 мм. Основание из оцинкованной стали держит геометрию: магазин ровно встаёт в загрузчик и не перекашивается при многократных циклах.
Девять исполнений отличаются регулировкой, панелями и температурой. Винтовая и зубчатая регулировка — с пятью пластиковыми боковинами; односторонняя винтовая и ременная — с двумя, при ременной ширина платы начинается от нуля. Есть исполнение с цельной боковиной (паз 4/6,5 мм) — пазы не расходятся при переносе плат, и исполнение с алюминиевыми панелями на 300 °C (паз 3,5/7,5 мм) для выхода печи.
Зубчатые магазины выпускаются также на 110, 120 и 200 °C — для сушки плат и прогрева перед пайкой. Сопротивление пластика — 1×10⁴–1×10⁶ или 1×10⁶–1×10⁹ Ω.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ МПП-355-В5 | КАДАММ МПП-355-З5 | КАДАММ МПП-355-З5-110 | КАДАММ МПП-355-З5-120 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 355×320×563 мм | |||
| Ширина платы | 355×(50–250) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 3,5/5,0/10 мм | ||
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 5,5 кг | 5,7 кг | 5,70 кг | |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | КАДАММ МПП-355-З5-200 | КАДАММ МПП-355-ЗА | КАДАММ МПП-355-ЗЦ | КАДАММ МПП-355-О2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ||
| Габарит | 355×320×563 мм | |||
| Ширина платы | 355×(50–250) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/6,5/10 мм | 4/5/10 мм |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | цельная боковина | пластиковые, 2 шт. |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80 °C | 80/120 °C |
| Масса | 6,70 кг | 7,43 кг | 6,78 кг | 6,6 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | КАДАММ МПП-355-Р2 |
|---|---|
| Регулировка ширины | ременная |
| Габарит | 355×320×563 мм |
| Ширина платы | 355×(0–250) мм |
| Паз: глубина / ширина / шаг | 4/5/10 мм |
| Боковые панели | пластиковые, 2 шт. |
| Основание | оцинкованная сталь |
| Термостойкость | 80/120 °C |
| Масса | 8,2 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) |
Заводские опции
Сферы применения
Почему выбирают
Ходовой формат. Подходит к большинству линий.
Жёсткая конструкция. Стальное основание.
Девять исполнений. Регулировка, панели, температура.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
