Сменные боковины с пазами для магазинов SMT всех форматов серии: стандартные и опциональные — с другой глубиной и шириной паза, широкие для ременных магазинов, алюминиевые под нарезку.
Модели и артикулы
Что это за серия
Боковина — панель с пазами, в которых стоит плата. Её меняют, когда пазы изношены или сколоты, и подбирают, когда плата не подходит к стандартному пазу: толстая плата, плата с выступающими компонентами у края, плата в рамке-носителе. Боковые панели КАДАММ МПК-Б подходят к магазинам КАДАММ всех форматов.
Стандартные боковины шириной 100 мм — с пазом 3,5/5 мм и шагом 10 мм (для магазинов 400, 355, 460, 535 мм) или 4/5 мм (460 мм с глубоким пазом, 630 мм). Опциональные для формата 355 мм — с пазом 4/5, 5/5, 4,2/15 мм (шаг 20 мм — для плат в носителях), с L-упором и цельная панель 350×505 мм. Широкие боковины 250 мм ставят в магазины с ременной регулировкой; цельная 330×550 мм — в магазин 355×315 мм.
Алюминиевые боковины шириной 100 мм выпускаются длиной 200–1000 мм и режутся по размеру: паз 3,5/7,5 или 5/7,5 мм с шагом 10 мм либо 5/17,5 мм с шагом 20 мм. Их используют в термостойких магазинах и при сборке нестандартных магазинов.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ МПК-Б392 | КАДАММ МПК-Б330-550 | КАДАММ МПК-Б355 | КАДАММ МПК-Б355-15 |
|---|---|---|---|---|
| Размер (Д×Ш) | 392×100 мм | 330×550 мм | 355×100 мм | |
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 3/7/10 мм | 3,5/5/10 мм | 4,2/15/20 мм |
| Исполнение | стандарт | опция | ||
| Подходит к магазину | КАДАММ МПП-400 | КАДАММ МПП-355-ВЦП | КАДАММ МПП-355 / МПП-355П | |
| Параметр | КАДАММ МПК-Б350-4 | КАДАММ МПК-Б350-5 | КАДАММ МПК-Б347 | КАДАММ МПК-Б350-505 |
|---|---|---|---|---|
| Размер (Д×Ш) | 350×100 мм | 347×100 мм | 350×505 мм | |
| Паз: глубина / ширина / шаг | 4/5/10 мм | 5/5/10 мм | 3,5/5/10 мм | 4/7/10 мм |
| Исполнение | опция | с L-упором | опция, цельная | |
| Подходит к магазину | КАДАММ МПП-355 / МПП-355П | |||
| Параметр | КАДАММ МПК-Б452 | КАДАММ МПК-Б452-4 | КАДАММ МПК-Б527 | КАДАММ МПК-Б623 |
|---|---|---|---|---|
| Размер (Д×Ш) | 452×100 мм | 527×100 мм | 623×100 мм | |
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 4/5/10 мм | 3,5/5/10 мм | 4/5/10 мм |
| Исполнение | стандарт | |||
| Подходит к магазину | КАДАММ МПП-460 (паз 3,5 мм) | КАДАММ МПП-460 …Г | КАДАММ МПП-535 | КАДАММ МПП-630 |
| Параметр | КАДАММ МПК-Б392-250 | КАДАММ МПК-Б347-250 | КАДАММ МПК-Б342-250 | КАДАММ МПК-Б452-250 |
|---|---|---|---|---|
| Размер (Д×Ш) | 392×250 мм | 347×250 мм | 342×250 мм | 452×250 мм |
| Паз: глубина / ширина / шаг | 4/5/10 мм | 3/5/10 мм | 4/5/10 мм | |
| Исполнение | стандарт | опция | ||
| Подходит к магазину | КАДАММ МПП-400-Р2 | КАДАММ МПП-355-Р2 | КАДАММ МПП-460-Р2 | |
| Параметр | КАДАММ МПК-Б447-250 | КАДАММ МПК-Б527-250 | КАДАММ МПК-Б530-250 | КАДАММ МПК-БА35 |
|---|---|---|---|---|
| Размер (Д×Ш) | 447×250 мм | 527×250 мм | 530×250 мм | (200–1000)×100 мм |
| Паз: глубина / ширина / шаг | 3/5/10 мм | 4/5/10 мм | 3/5/10 мм | 3,5/7,5/10 мм |
| Исполнение | опция | стандарт | опция | алюминий, режется по размеру |
| Подходит к магазину | КАДАММ МПП-460-Р2 | КАДАММ МПП-535-Р2 | сборка и термостойкие магазины | |
| Параметр | КАДАММ МПК-БА5 | КАДАММ МПК-БА20 |
|---|---|---|
| Размер (Д×Ш) | (200–1000)×100 мм | |
| Паз: глубина / ширина / шаг | 5/7,5/10 мм | 5/17,5/20 мм |
| Исполнение | алюминий, режется по размеру | |
| Подходит к магазину | сборка и термостойкие магазины | |
Заводские опции
Сферы применения
Почему выбирают
Паз под вашу плату. Опциональные исполнения.
Ремонт без замены магазина. Меняется боковина.
Нарезка по размеру. Алюминиевые 200–1000 мм.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
Сравнение серий раздела «Магазины и кассеты для печатных плат (SMT)»
Серии этого раздела

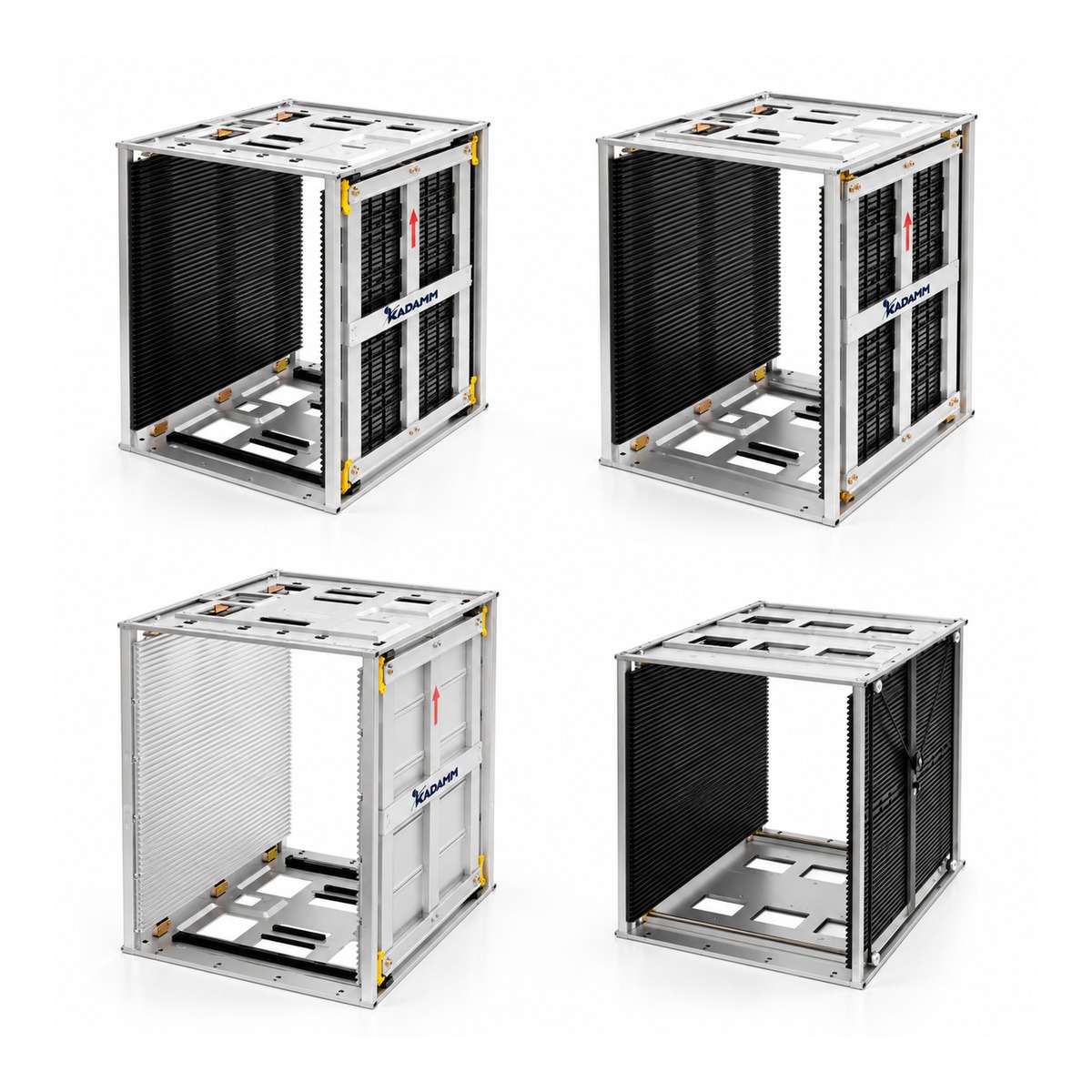

| Параметр | МПП-400 | МПП-355 | МПП-355П | МПП-460 | МПП-535 |
|---|---|---|---|---|---|
| Фото |  |  |  |  |  |

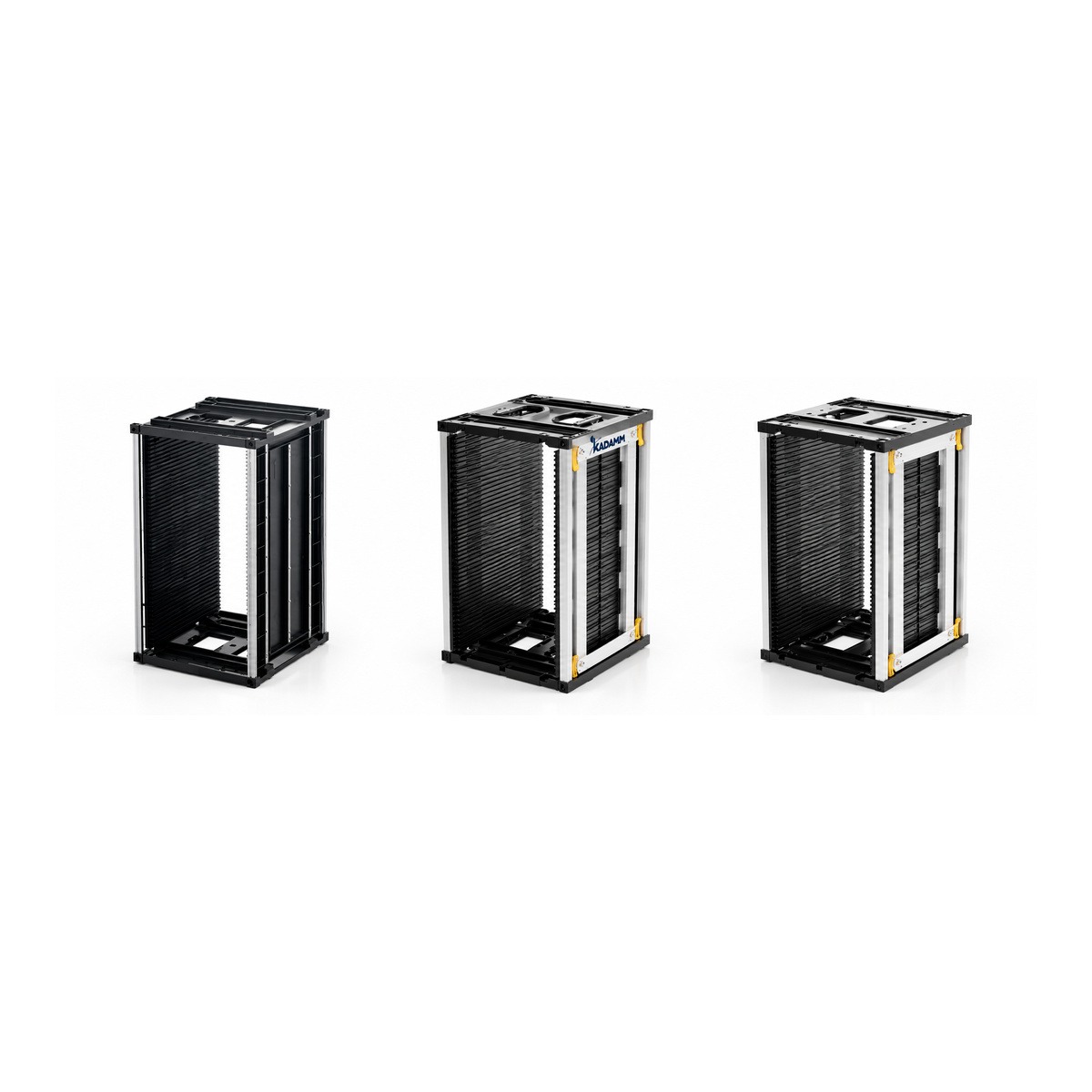

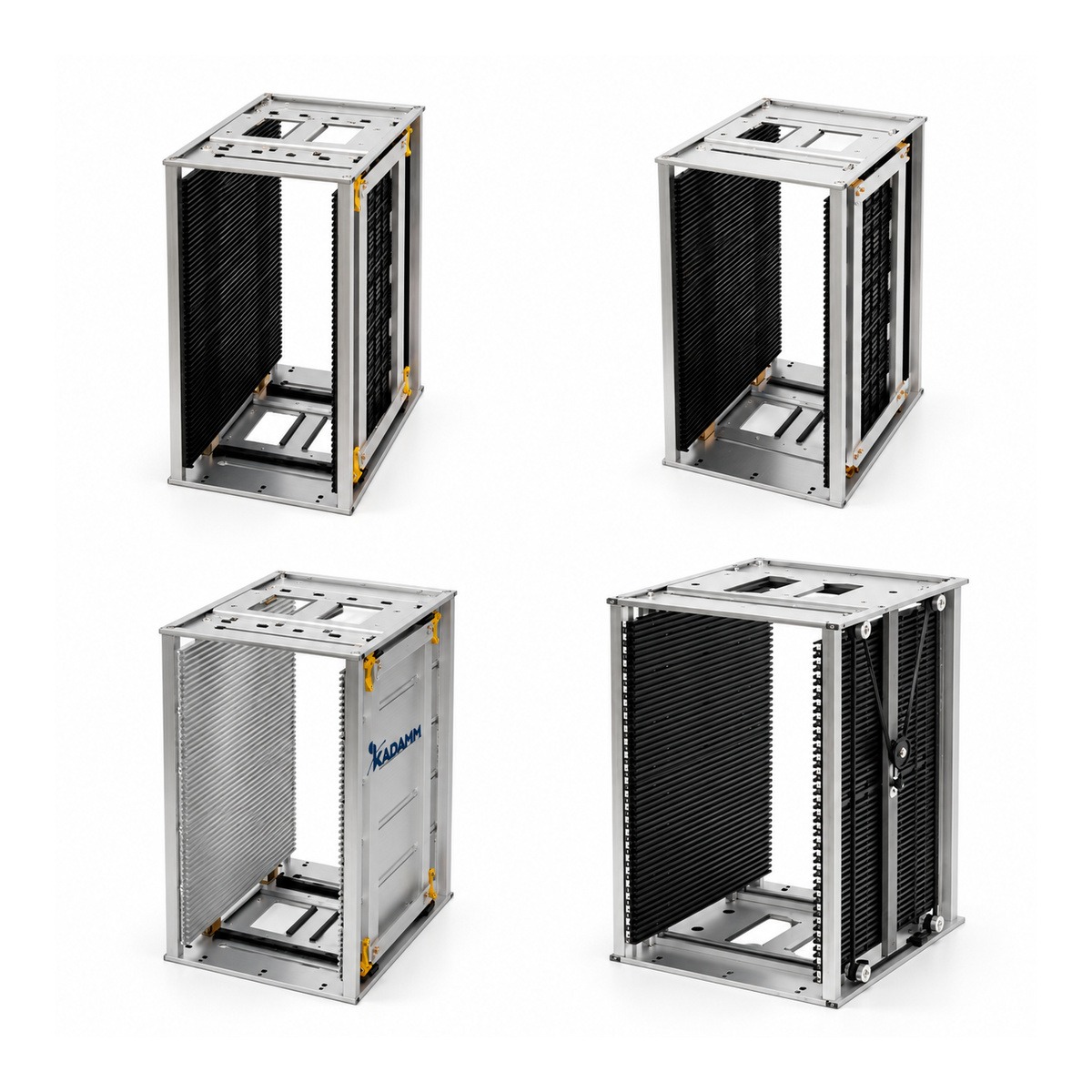

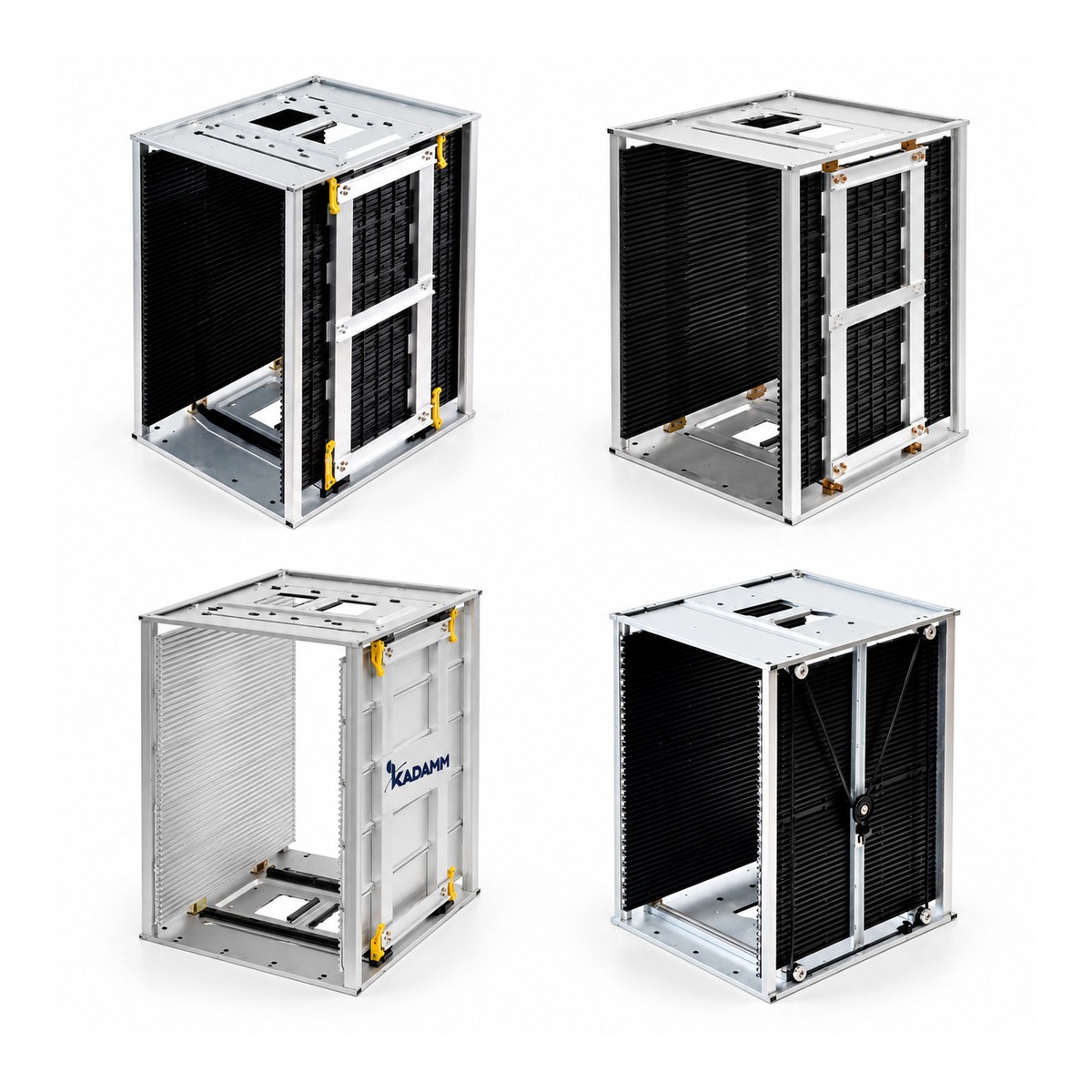

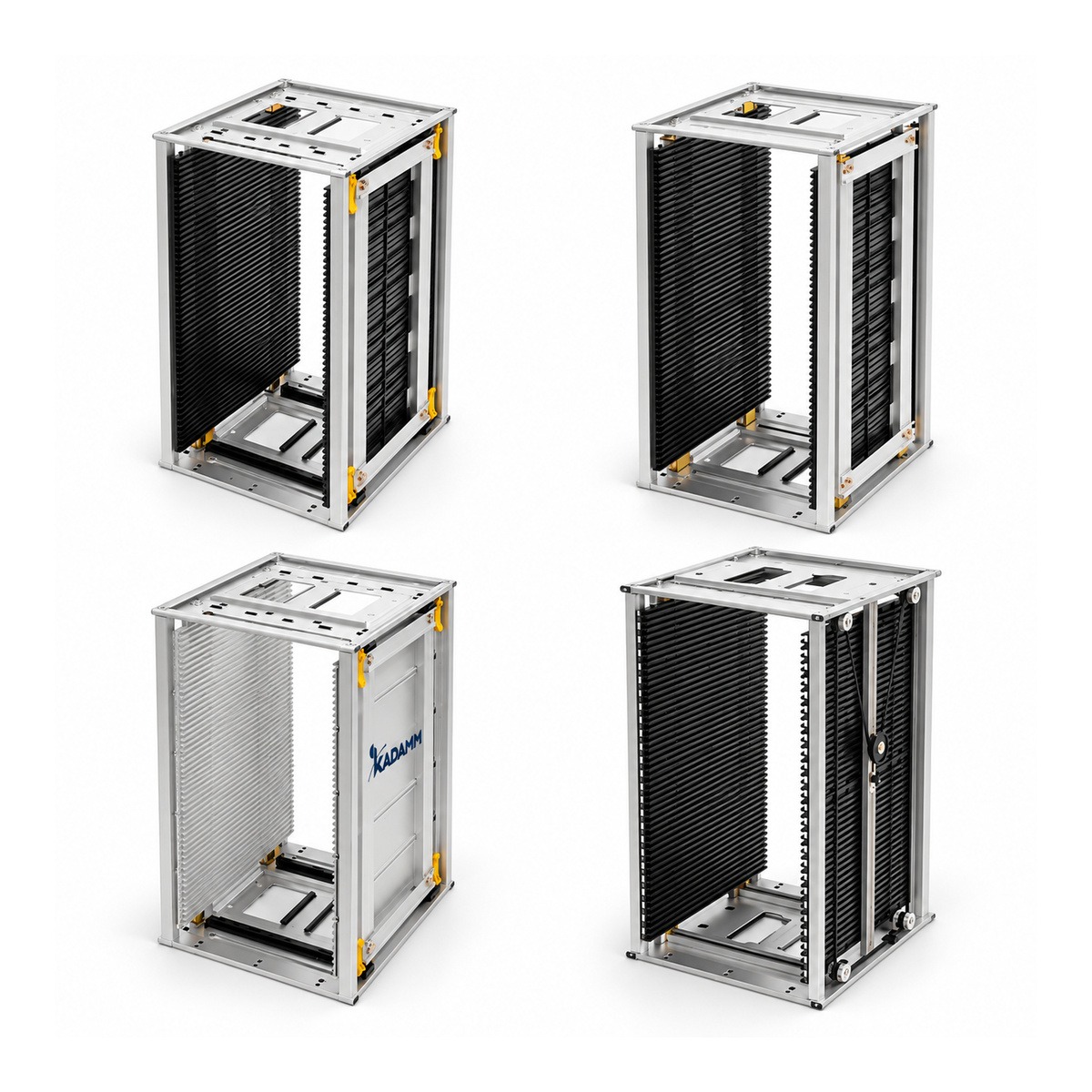

| Назначение | Магазины для печатных плат SMT 400×320 мм | Магазины для печатных плат SMT 355×320 мм, стальное основание | Магазины для печатных плат SMT 355 мм, пластиковое основание | Магазины для печатных плат SMT 460×400 мм | Магазины для печатных плат SMT 535×460 мм |
| Позиций | 8 | 9 | 8 | 13 | 8 |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Серии этого раздела

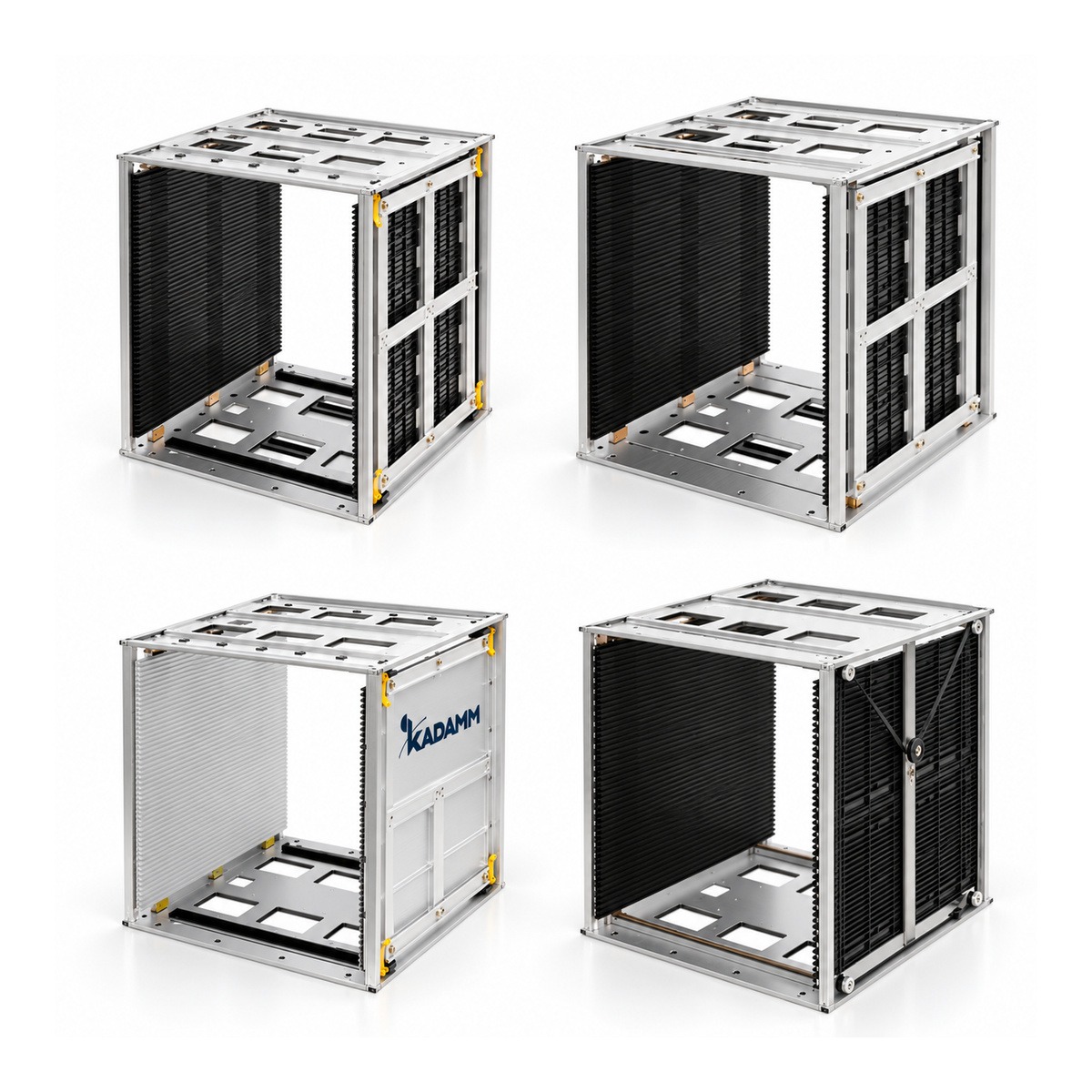

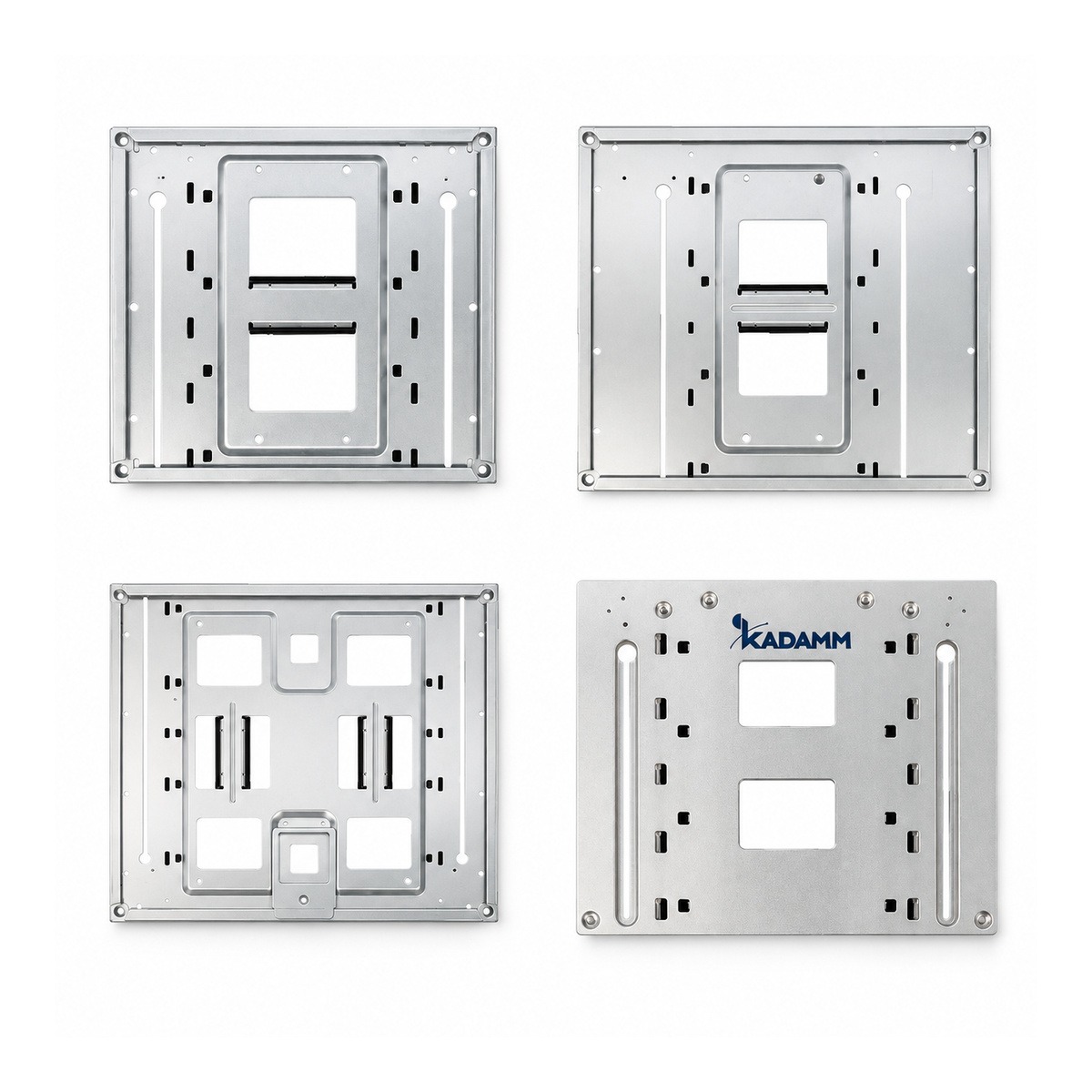

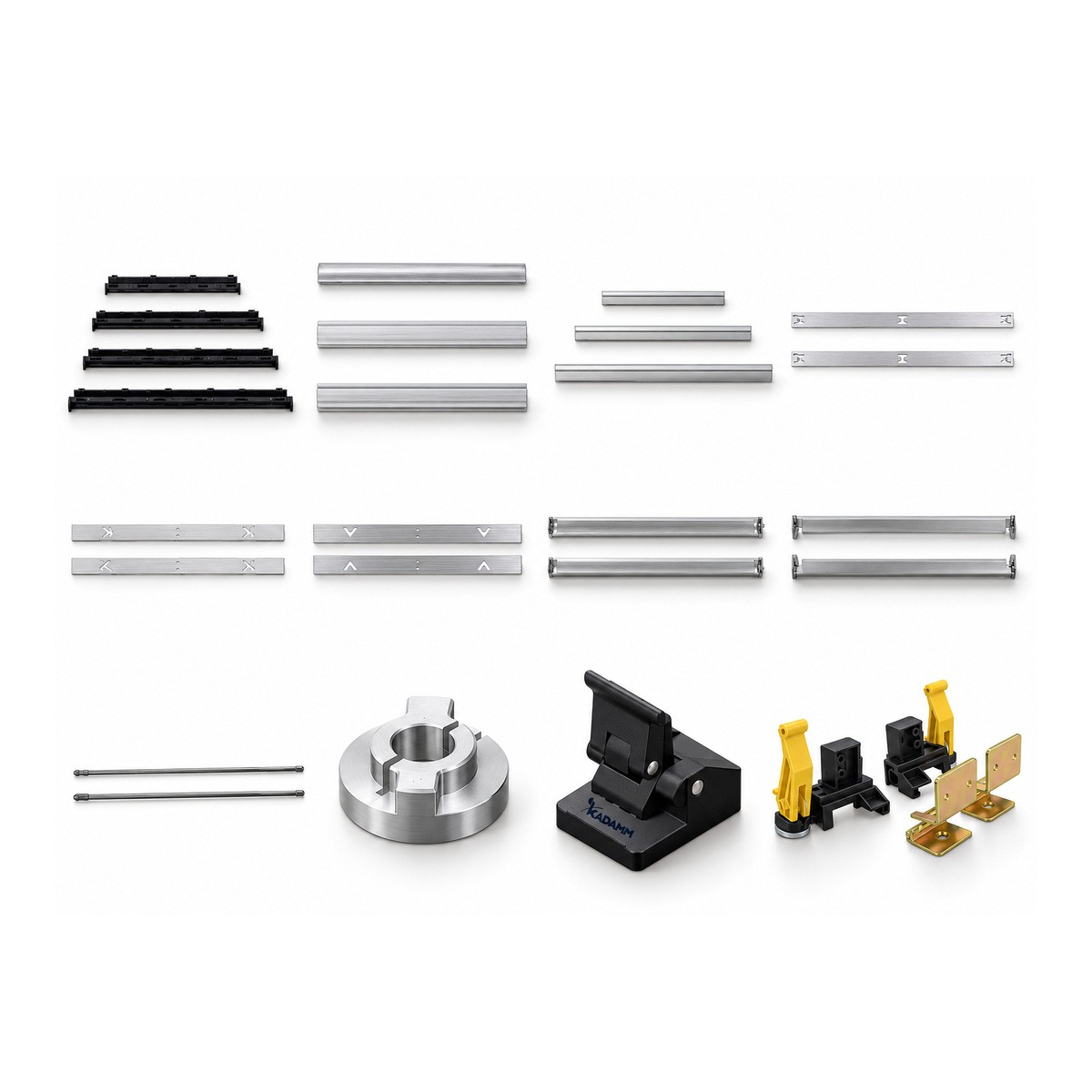

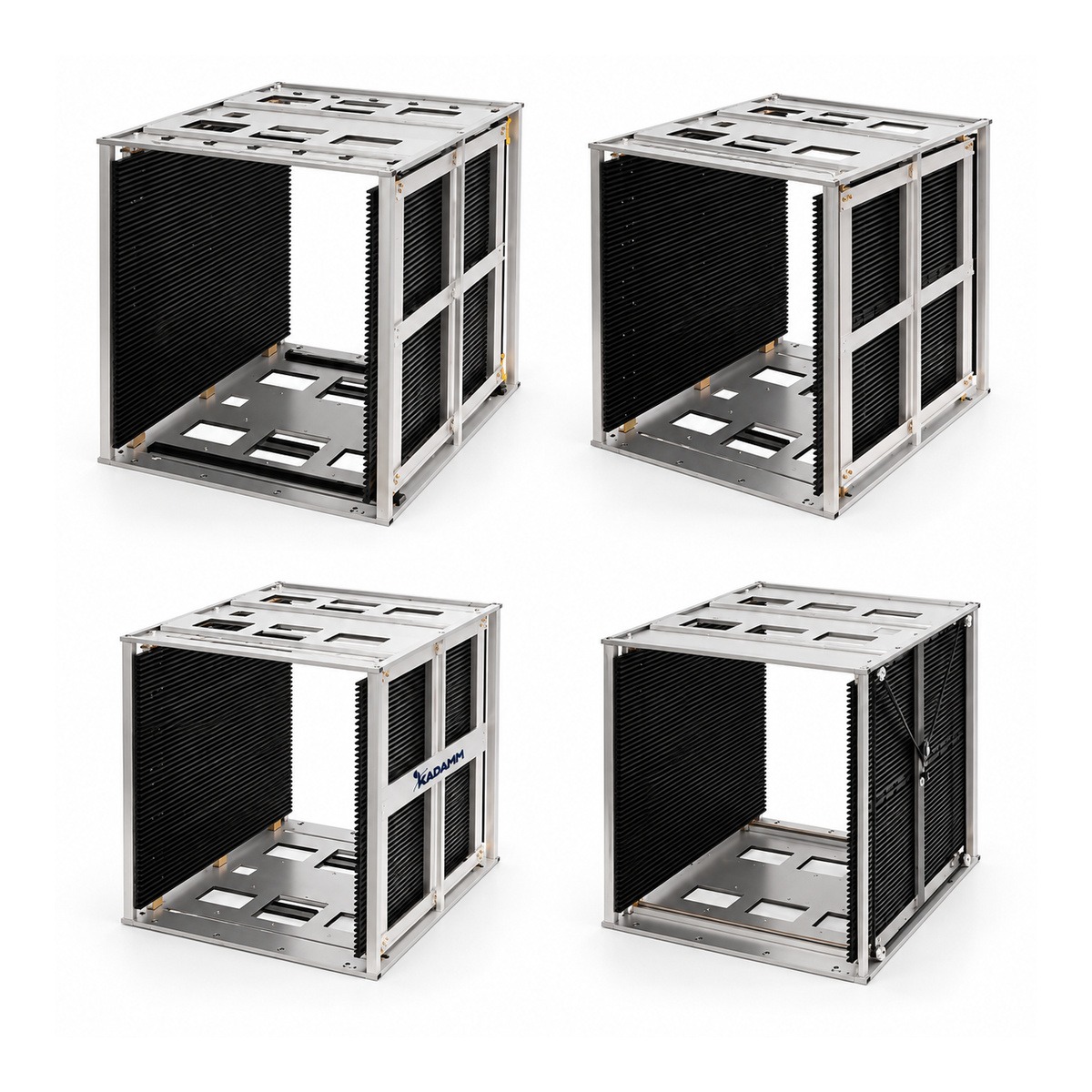

| Параметр | МПП-535Ш | МПП-630 | МПК-О | МПК-Д | МПК-Б |
|---|---|---|---|---|---|
| Фото |  |  |  |  |  |
| Назначение | Магазины для печатных плат SMT 535×530 мм | Магазины для печатных плат SMT 630×530 мм | Плиты основания для магазинов SMT | Комплектующие магазинов SMT: рейки, стойки, упоры, натяжители | Боковые панели для магазинов SMT |
| Позиций | 8 | 4 | 12 | 12 | 22 |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | ← Вы здесь |
Серии этого раздела

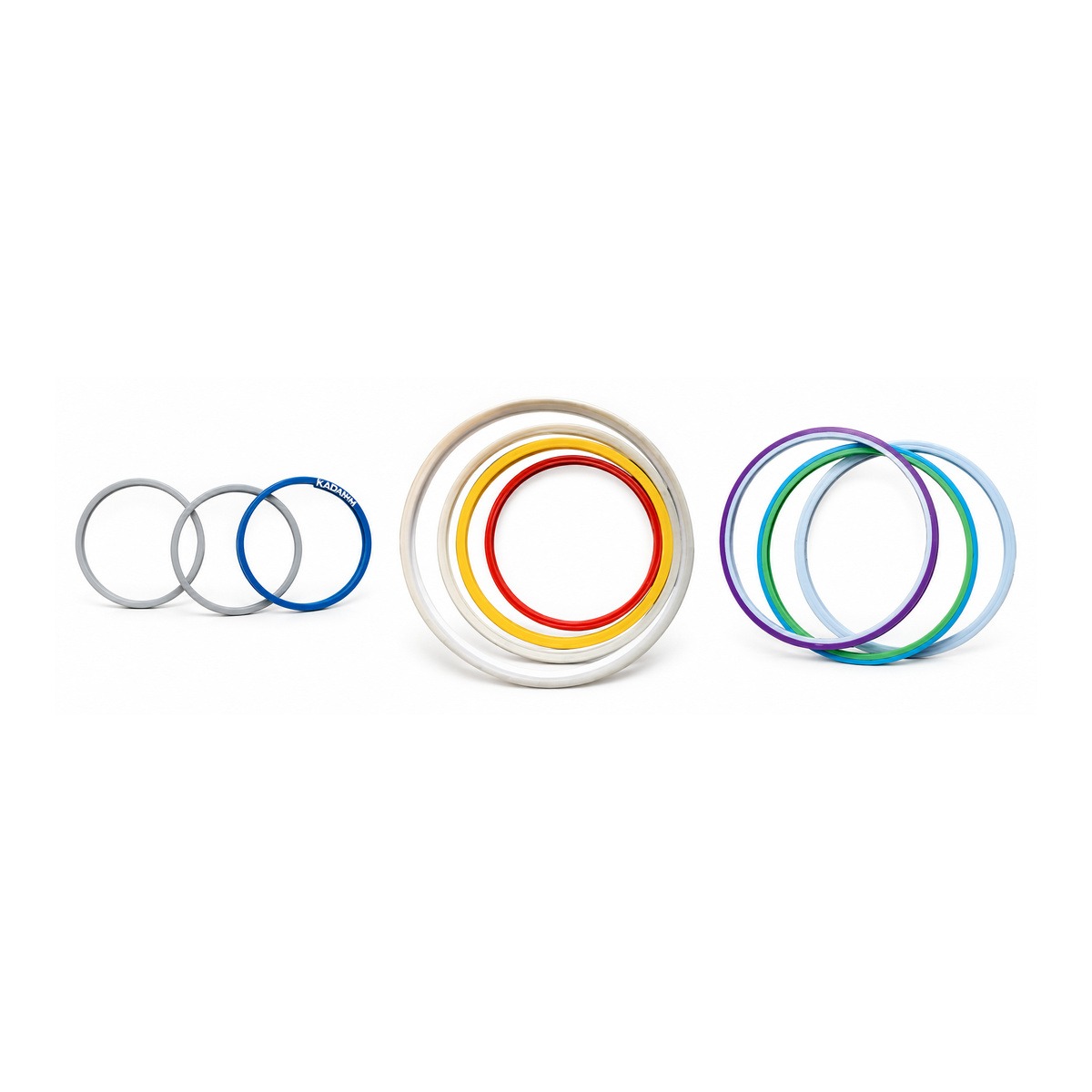

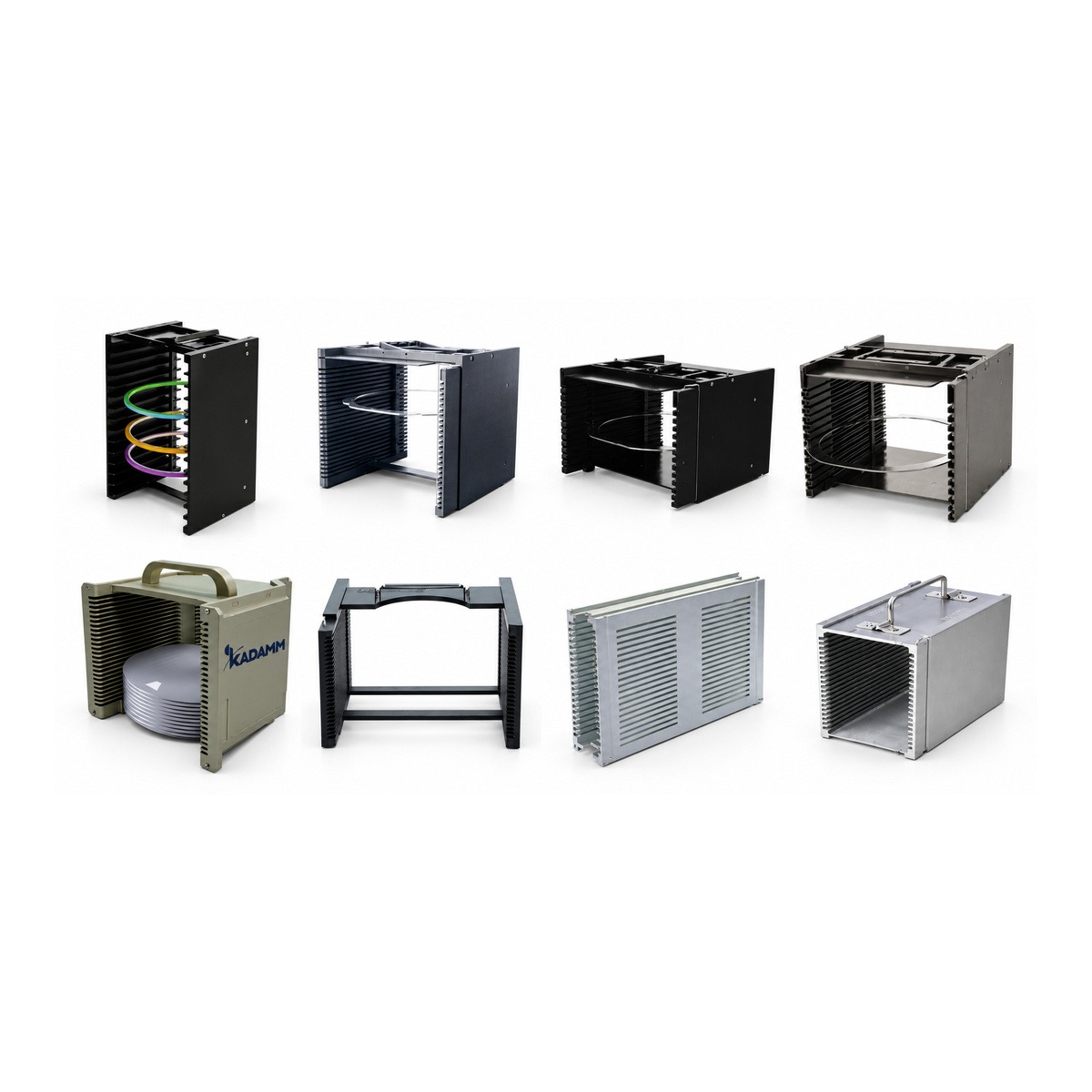

| Параметр | КПЛ-К | КПЛ-КР |
|---|---|---|
