Двойные кольца для натяжения плёнки с пластиной при резке и расширении: держат плёнку ровно, не изнашиваются и не ослабевают со временем.
Модели и артикулы
Что это за серия

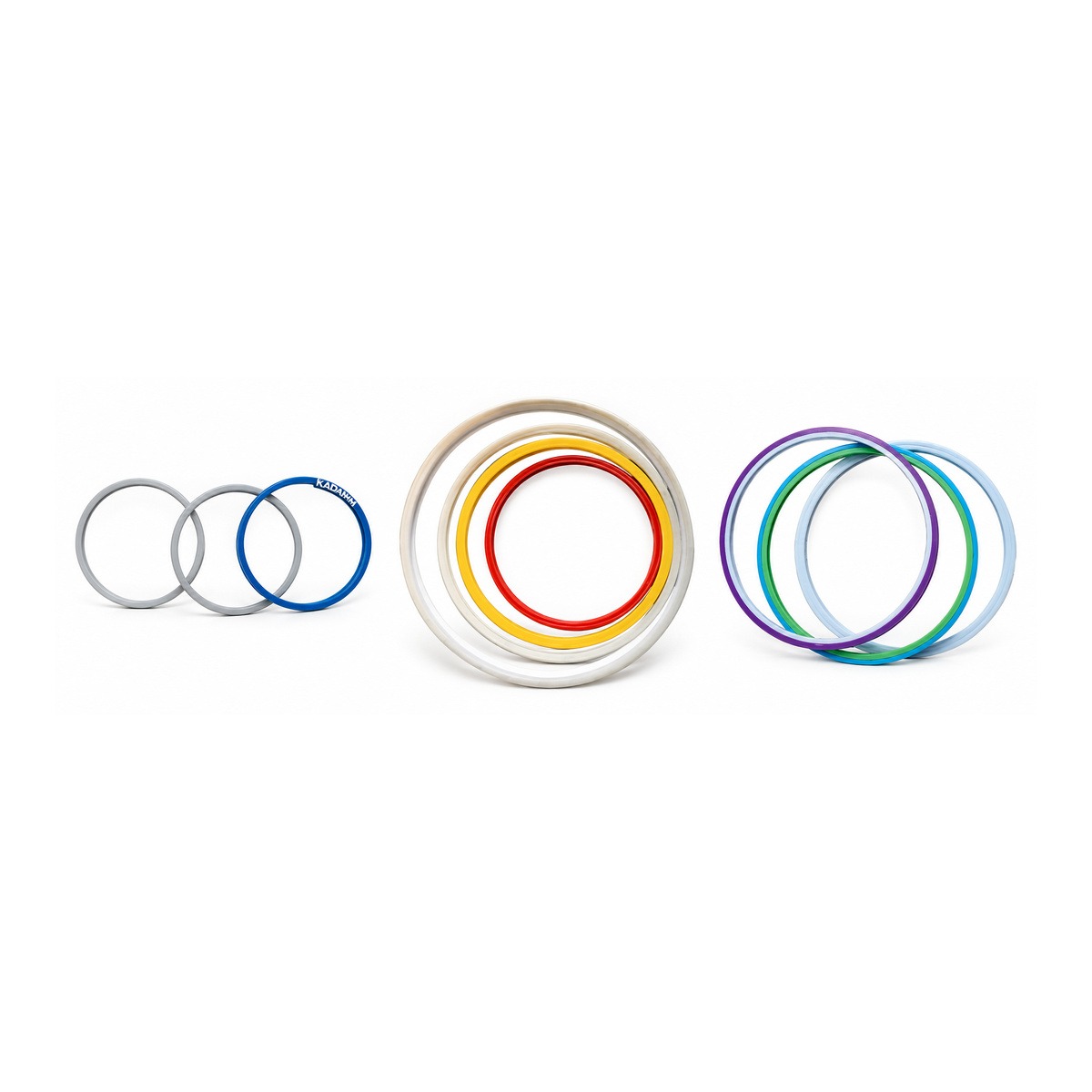

Кольцо расширения натягивает плёнку, на которую наклеена пластина: после резки плёнку растягивают, кристаллы расходятся, и установщик берёт их по одному. Кольца КАДАММ КПЛ-КР — двойные, из внутреннего и наружного кольца: плёнка зажимается между ними равномерно по окружности и не ослабевает.
Материал — износостойкий, прочный и термостойкий пластик с антистатическими свойствами: PBT или PM, армированный стекловолокном. Он не истирается и не теряет упругость, поэтому кольцо не разбалтывается и не отпускает плёнку — а значит, кристаллы не сталкиваются, а установщик не останавливается из-за ошибок позиционирования. Кольца изготавливаются в прецизионных пресс-формах.
Мы поставляем кольца для пластин 4″, 5″, 6″, 7″, 8″, 10″ и 12″ — для каждого диаметра в нескольких исполнениях по наружному размеру и толщине, от 116×103×6 мм до 345×325×7 мм.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ КПЛ-К4 | КАДАММ КПЛ-К5 | КАДАММ КПЛ-К6 | КАДАММ КПЛ-К7 |
|---|---|---|---|---|
| Пластина | 4″ | 5″ | 6″ | 7″ |
| Исполнения (наружный размер × внутренний × толщина) | 116×103×6 мм | 135×123×6, 135×122×6 мм | 152×140×6, 152×141×6, 152×139×6, 170×150×8 мм | 183×170×7, 186×170×6, 186×172×6, 194×180×6 мм |
| Материал | PBT или PM + стекловолокно | |||
| Параметр | КАДАММ КПЛ-К8 | КАДАММ КПЛ-К10 | КАДАММ КПЛ-К12 |
|---|---|---|---|
| Пластина | 8″ | 10″ | 12″ |
| Исполнения (наружный размер × внутренний × толщина) | 212×198×7, 212×198×6, 210×195×6, 210×197×6 мм | 248×229×7, 249×227×6, 257×240×6 мм | 345×325×7 мм |
| Материал | PBT или PM + стекловолокно | ||
Заводские опции
Сферы применения
Почему выбирают
Плёнка не ослабевает. Двойное кольцо.
Меньше остановок. Кристаллы не смещаются.
Все диаметры. 4″–12″.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
