Широкий магазин для квадратных и широких плат до 535×460 мм: восемь исполнений по регулировке и температуре.
Модели и артикулы
Что это за серия

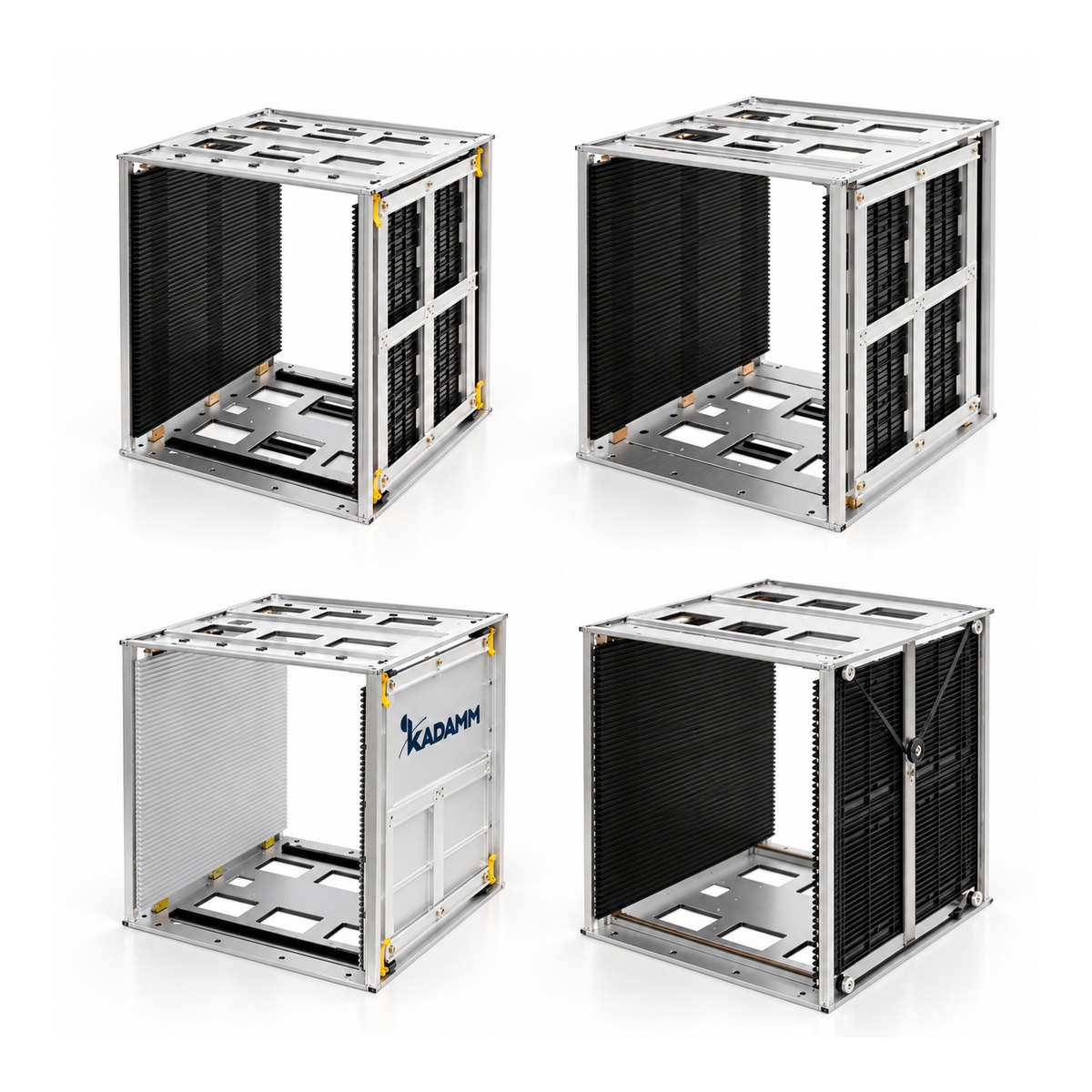

Магазин КАДАММ МПП-535Ш отличается от формата 535×460 мм шириной: при той же длине 535 мм он принимает платы шириной до 460 мм. Это формат для широких и квадратных плат — материнских, панелей светодиодных экранов, мультиплат с несколькими изделиями на заготовке. Габарит — 535×530×569 мм.
Ширину между стенками выставляют рейкой или винтом — тогда в магазине пять пластиковых боковин с мелким пазом 3,5 мм шириной 5 мм. Если ширину меняют часто, удобнее ременный привод или перемещение одной стенки: у таких исполнений боковин две, а паз глубже — 4 мм. Реечный магазин делают на 80/120, 110, 120 и 200 °C, магазин с алюминиевыми стенками и пазом 7,5 мм — на 300 °C.
Масса — 11,7–14,2 кг, основание — оцинкованная сталь. Сопротивление — 1×10⁴–1×10⁶ или 1×10⁶–1×10⁹ Ω.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ МПП-535Ш-В5 | КАДАММ МПП-535Ш-З5 | КАДАММ МПП-535Ш-З5-110 | КАДАММ МПП-535Ш-З5-120 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 535×530×569 мм | |||
| Ширина платы | 535×(50–460) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 3,5/5,0/10 мм | ||
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 12,12 кг | 12,24 кг | ||
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | КАДАММ МПП-535Ш-З5-200 | КАДАММ МПП-535Ш-ЗА | КАДАММ МПП-535Ш-О2 | КАДАММ МПП-535Ш-Р2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ременная | |
| Габарит | 535×530×569 мм | 535×530×563 мм | ||
| Ширина платы | 535×(50–460) мм | 535×(0–460) мм | ||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/5/10 мм | |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | пластиковые, 2 шт. | |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80/120 °C | |
| Масса | 14,19 кг | 13,44 кг | 11,7 кг | 13,32 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
Заводские опции
Сферы применения
Почему выбирают
Ширина до 460 мм. При длине 535 мм.
Восемь исполнений. Регулировка и температура.
Пара к МПП-535. Тот же габарит по длине.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
