Самый крупный формат серии: платы длиной до 630 мм и шириной до 460 мм, четыре способа регулировки.
Модели и артикулы
Что это за серия

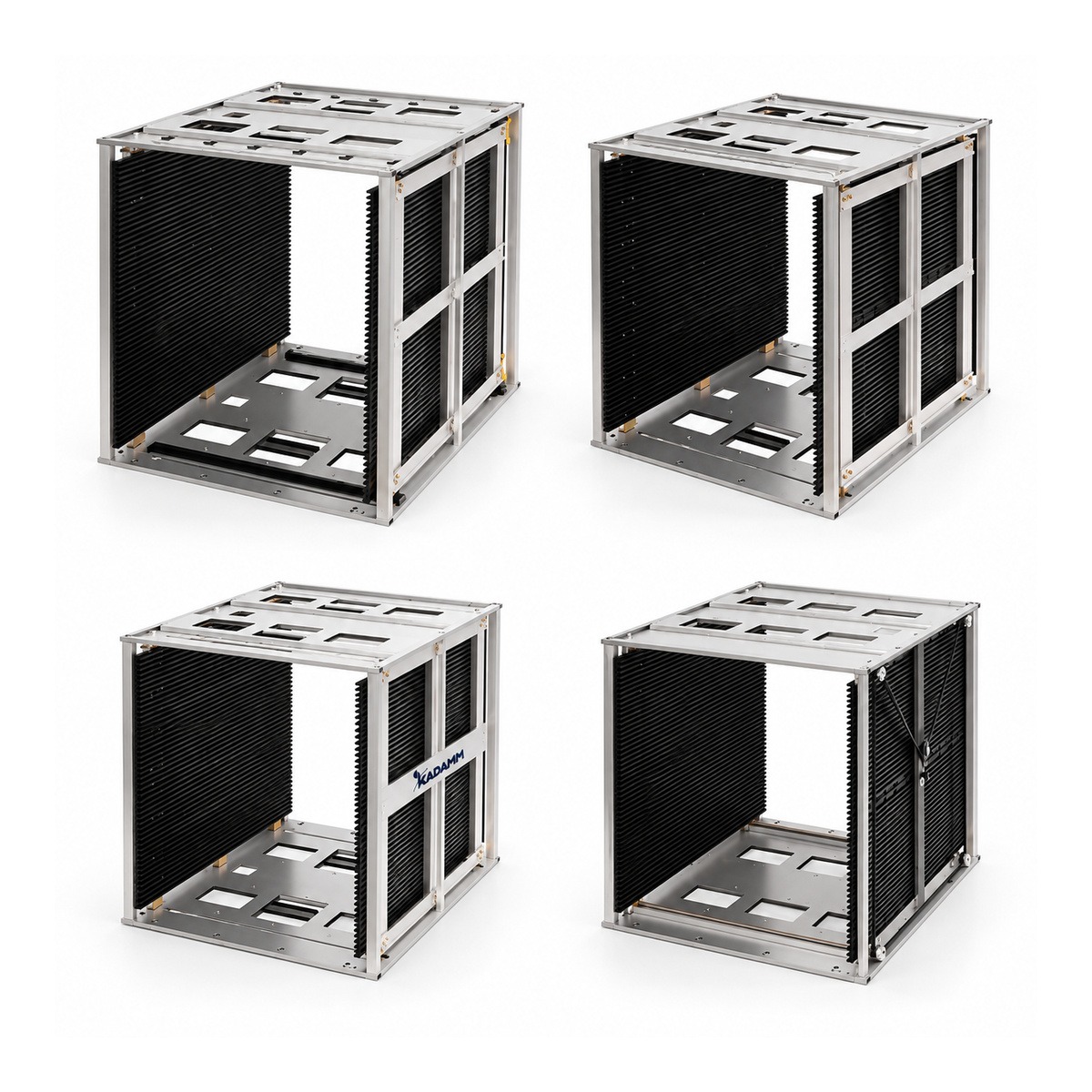

Магазин КАДАММ МПП-630 закрывает самые длинные платы SMT-производства — до 630 мм при ширине от 50 до 460 мм: светодиодные линейки, платы промышленных шкафов управления, длинные шины и панели. Габарит — 630×530×563 мм, основание — оцинкованная сталь.
Все четыре исполнения имеют две пластиковые боковины с пазом глубиной 4 мм, шириной 5 мм и шагом 10 мм. Отличаются регулировкой: винтовая (13,91 кг), зубчатая (14,02 кг), односторонняя винтовая (14,85 кг) и ременная (16,8 кг) — при ременной обе стенки двигаются синхронно, а ширина платы допускается от нуля.
Рабочая температура — 80 или 120 °C; винтовое и зубчатое исполнения допускают сушку плат. Сопротивление — 1×10⁴–1×10⁶ или 1×10⁶–1×10⁹ Ω.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ МПП-630-В2 | КАДАММ МПП-630-З2 | КАДАММ МПП-630-О2 | КАДАММ МПП-630-Р2 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | односторонняя винтовая | ременная |
| Габарит | 630×530×563 мм | |||
| Ширина платы | 630×(50–460) мм | 630×(0–460) мм | ||
| Паз: глубина / ширина / шаг | 4/5/10 мм | |||
| Боковые панели | пластиковые, 2 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 80/120 °C | |
| Масса | 13,91 кг | 14,02 кг | 14,85 кг | 16,8 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
Заводские опции
Сферы применения
Почему выбирают
Максимальный формат. 630×460 мм.
Регулировка на выбор. Четыре способа.
Глубокий паз. Длинные платы не выпадают из паза.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
